LM1875T后级功放装机报告

LM1875是美国国家半导体器件公司生产的音频功放电路,采用V型5 脚单列直插式塑料封装结构。该集成电路在±25V电源电压RL=4Ω时可获得20W的输出功率,在±30V电源8Ω负载获得30W的功率,内置有多种保护电路。广泛应用于汽车立体声收录音机、中功率音响设备,具有体积小、输出功率大、失真小等特点。其优越的性能和诱人的音色已被众多发烧友所接受,在九十年代曾风靡一时。
LM1875采用TO-220封装结构,形如一只中功率管,体积小巧,外围电路简单,且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护,是中高档音响的理想选择之一。

LM1875主要参数:
电压范围:16~60V
静态电流:50MmA
输出功率:25W
谐波失真:〈0.02%,当f=1kHz,RL=8Ω,P0=20W时
额定增益:26dB,当f=1kHz时
工作电压:±25V
转换速率:18V/μS

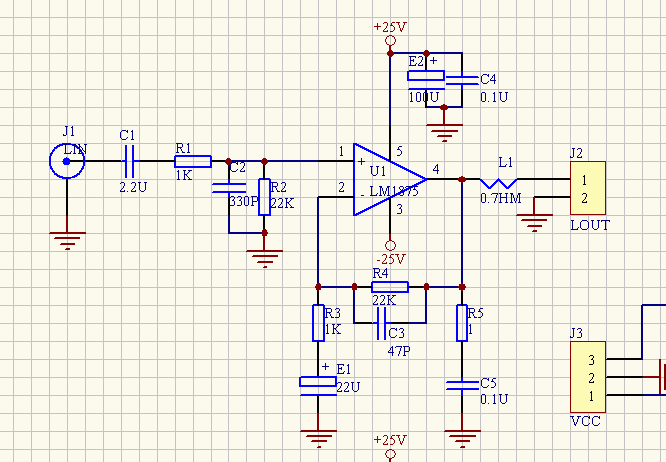

电路原理:


LM1875T后级功放装机报告



制作所需材料

1)电阻
美国军规DALE 1/4W高精度蓝壳金属膜电阻
美国军规DALE 2W棕壳金属膜电阻

2)电容:
ELNA紫袍音频专用补品电解电容22uf/50V
三洋OS-con固体电解电容
德国ERO MKT EVO MMK薄膜电容

3)PCB为双面镀锡 厚度 2.0MM
4)原装国半LM1875 hifi集成功放


装配过程

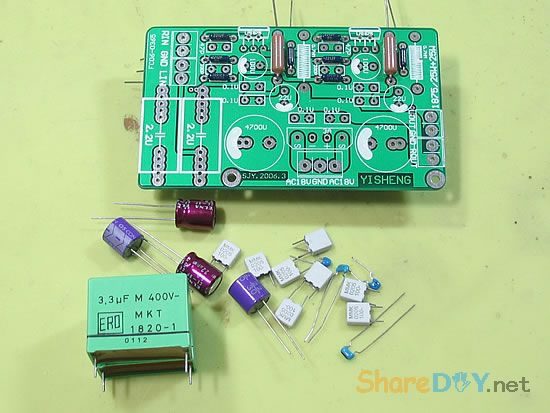

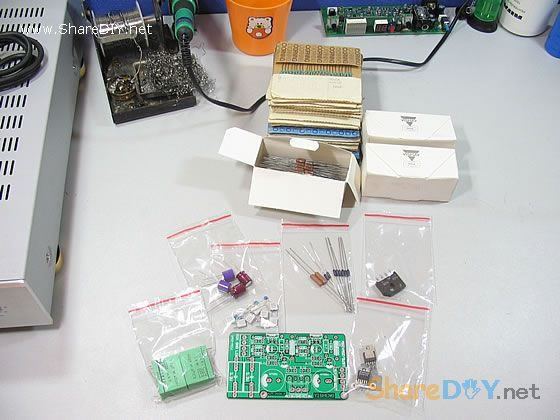

1.准备材料和工具
LM1875T后级功放装机报告

安装顺序时先安装小部件零件,首先安装电阻,把电阻折成90度直角,便于安装,而且美观,安装电阻时,养成把阻值字体的一面朝上,便于以后安装调试、维修

LM1875T后级功放装机报告

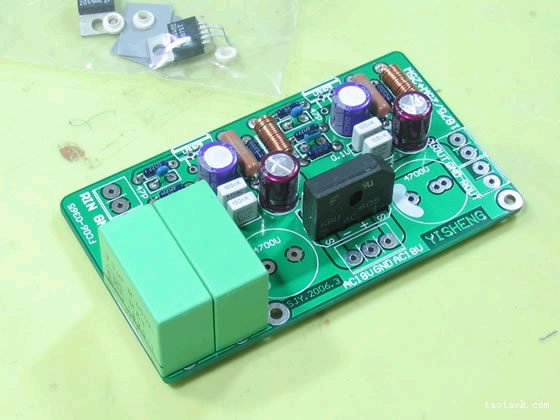

电阻安装完后安装电容
LM1875T后级功放装机报告

安装完成后就可以焊接了

LM1875T后级功放装机报告

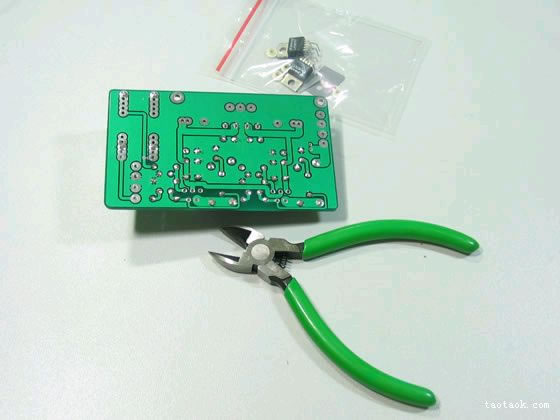

斜口剪线钳修剪焊接后多余的元件的引脚
LM1875T后级功放装机报告

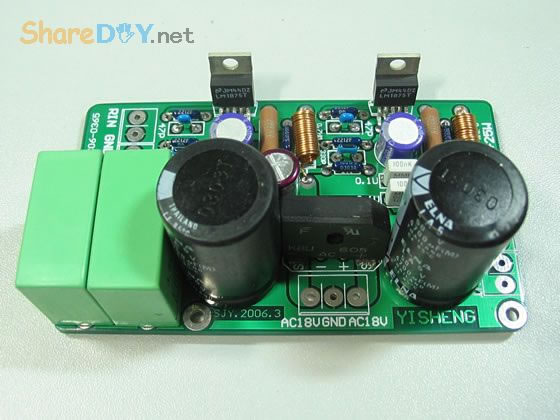

焊接完成
LM1875T后级功放装机报告

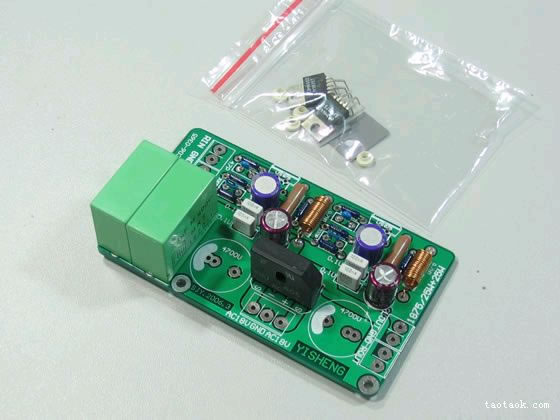

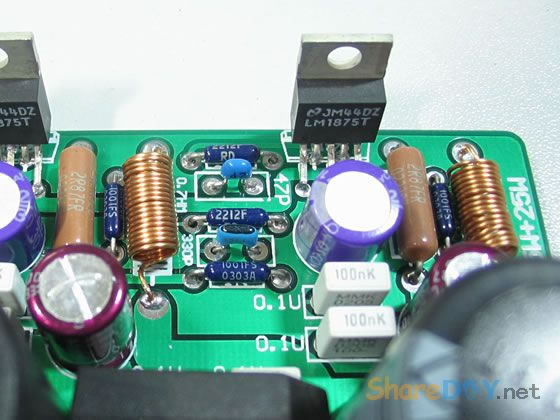

安装LM1875T
LM1875T后级功放装机报告

LM1875T后级功放装机报告

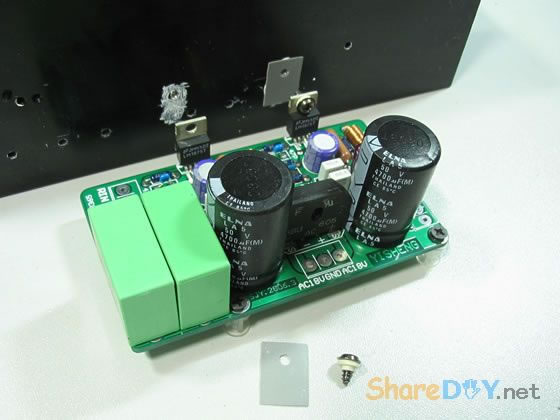

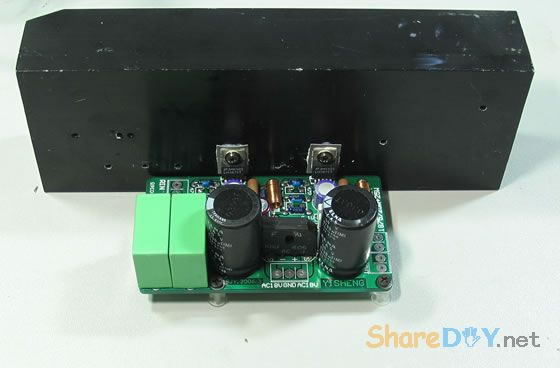

安装散热器。把LM1875T安装音响专用散热片上,安装时注意,LM1875金属裸露面与其引脚5脚是连通的,所以必须在功放IC加上绝缘片和绝缘螺丝套环
LM1875T后级功放装机报告

LM1875T后级功放装机报告

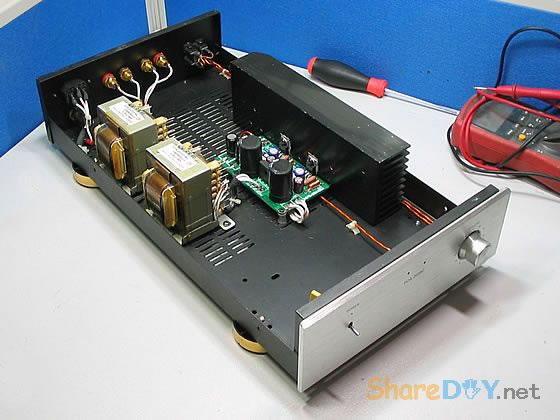

机箱采用新款2005A加厚铝面板机箱,变压器采用音响专用双22V变压器,先摆好各个部件在机箱的位置,以便打洞固定
LM1875T后级功放装机报告

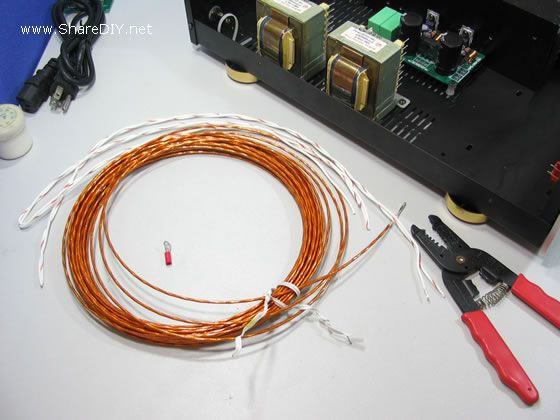

首先安装电源,线材用的是特富龙镀银双绞线电源线

LM1875T后级功放装机报告

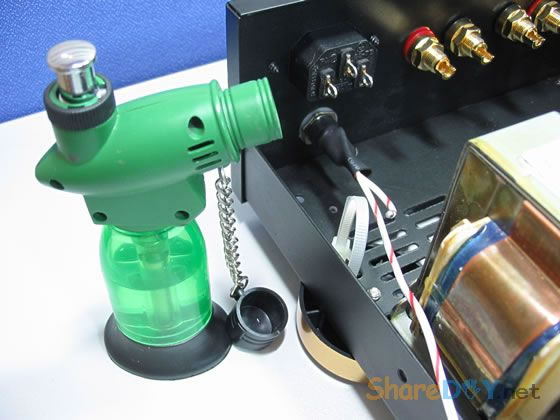

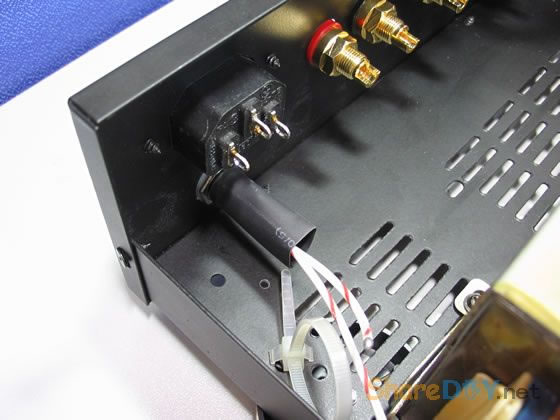

使用热缩套管处理接线头

LM1875T后级功放装机报告


LM1875T后级功放装机报告
