小圈圈、小爱心、囧字脸……只要是你想获得的，心情矩阵都能摆给你看，是不是很Cool呢~假如你不幸像TBBT里Raj那样，见到心仪的女孩就舌头打结，不妨思量这个哦~

此刻很风行汽车心情仪（16×16的LED阵列），淘宝上，牢靠几个心情的（非阵列）要150阁下，可以自界说心情的，16×16的要200多小300块。感受本身DIY一个本钱很低，于是先做一个8×8的心情矩阵，汽车上装着太小了，可以放在上班时辰的工位上。哈哈哈。

一样平常节制LED阵列的话，每一片8×8的阵列，行使一片max7219（约5元1片，美信公司的芯片都是很贵的）矩阵节制，可能行使两片 74HC595锁存器（约0.5元1片）。我买好了两片74HC595，不外想到一片8×8的阵列理论上应该可以直接行使一个89c51来节制（89c51有32个数据脚，arduino脚不足），仿真尝试乐成，省下了1块钱（2片595），哈哈。下面是制品图及我录的视频，我本身画了6个图切换。你施展想象，可以做出更多的图来。我断断续续地在2天时刻里抽时刻把它做出来的（仿真尝试和道理图我在N天前就已经做好了。本次DIY手工现实估算耗费焊接40分钟，调试1小时）。

想看更给力的动态结果，请到沙发看视频

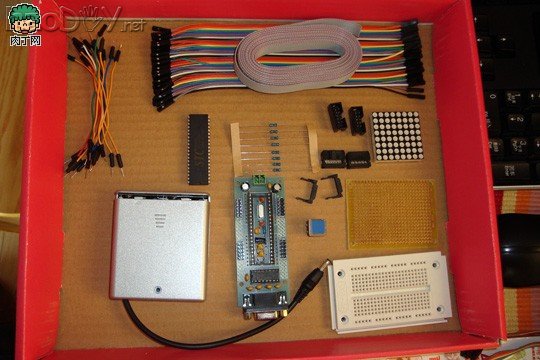

1   器材和原料

○ 8x8 LED阵列，淘宝购得，单价4.7元（其后在diytrade.com上发明，一次性买32片的话，只必要0.7元一片）；

○ STC89C52RC单片机一片， 淘宝购得，单价3.7元；

○ 51最小体系板一个，淘宝购得，单价3.9（此为赔本赚名誉价，此刻卖家已经涨价到9.9元。还有5.8元价值的，小一些，没有串口和 232芯片，做工也差一个级别。不如买9.9元的体系划算。）；

○ 洞洞板一片，淘宝购得，单价0.4元；

○ 点触开关一个，淘宝购得价值0.4元（必然要买带盖子的，手感要好许多）；

○ FC插头，淘宝购得，10套价值2.5元。本尝试需用掉4套插头，2套插座；

○ FC线，淘宝购得，100cm价值5元，本尝试用掉了9厘米和11厘米各一段；

○ 200欧排阻一枚，淘宝购得，单价0.4元（图片中为8枚单阻，淘宝买，100枚价值1元。手头正好有个排阻，可以少焊7个脚，用上了）；

○ 电池盒及1.2V电池四枚，自有；

○ 维修线，淘宝购得，20米价值2元（图中玄色圈的谁人。就是很细的漆包线，当电线用）；

○ 排针3P，淘宝购得，40P价值0.25元（上图中没有）；

○ 40欧电阻一枚，自有，购置的话100枚1元（上图中没有，调试进程中发明必要降压，否则低电平不足低，不亮的点会有漏光）

必备器材：

● PC机；

● 电烙铁；

● 焊锡；

● 松香；

● 万用表；

● 镊子

调试用：

● 单片机开拓板（兼烧录器）170元；

● 面包板4元；

● 面包线70条6.5元；

● 杜邦线（彩色排线）40条6元

2   在仿真软件上搭建原型,写措施代码，调试

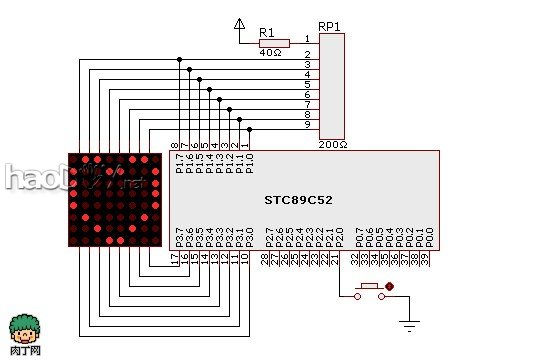

● 仿真尝试道理图。

● 我行使的是proteus，点击 这里 下载源代码包，内里有仿真尝试文件(.dsn)。假如你直接下载我的尝试源代码包，此步调就可以省略，直接烧录martrix_pure.hex到单片机里就可以了。

3   用万用表丈量阵列的引脚，确定接线方法

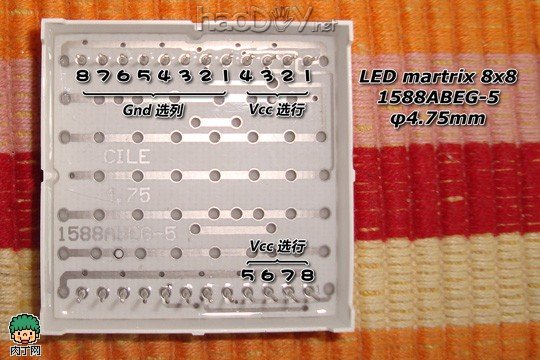

● 假如你买的也是1588abeg的话，上图是我量好的声名书。

● 假如你行使万用表的二极管档来量这个阵列的话，vcc暗示红表棒，gnd暗示黑表棒。万用表的表棒打仗到响应的管脚的时辰，选中的某行某列就会亮起来。阵列表现凡是是行使行扫描或列扫描。形象点表明扫描：假设先给阵列右上角的1接上vcc，然后，为左上角1到8脚别离接上vcc和gnd。假如接的是gnd，那和vcc就型成了回路，第1行的某个点这亮了起来。这个进程叫扫描一行。接下去扫描第2行，第3行··· 假如一秒钟高出30次全屏扫描的话，人眼就能看到静止的图象了。由于买到的阵列和仿真器里的阵列转了90度，以是实质上，本尝试行使的是列扫描。^_^

● 假如你买的阵列是带声名书的，此步调可以省略。

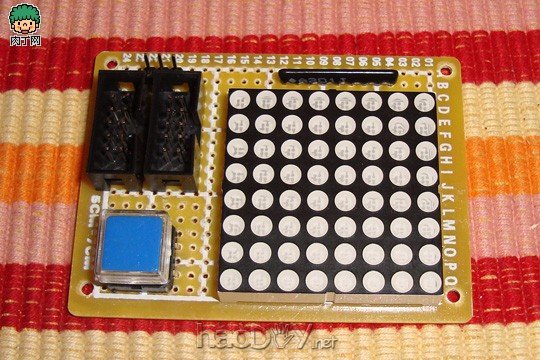

4   选择一个最顺眼的方法摆放元件

● 把元件都堆到板子上，布一下局，看怎么排放较量大度。

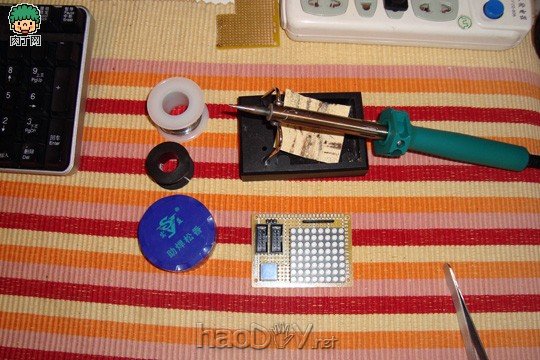

5   比较仿真尝试的道理图，用线焊接

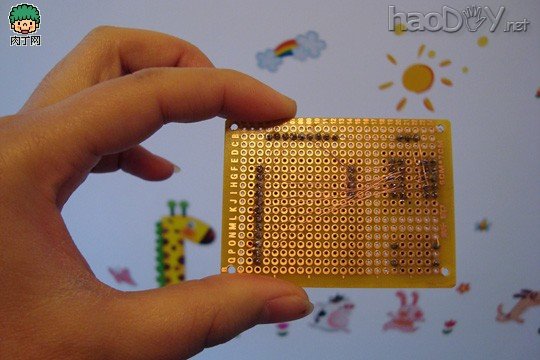

● 用老虎钳把FC线做好，9cm和11cm各做一条。焊接的时辰我行使的是线径0.1mm的电气维修线，不消刮漆，烙铁可以直接把漆皮烫掉，直接焊就行了。因为我的机关缘故起因，这里交错的线很是多。用这种线焊较量坚苦，肉眼看不出是不是漆皮被烫掉了，一不妥心就会把两根线短路在一路了。你可以选择行使带皮的电线，或直接行使FC排线来焊接，以免象我这样。焊了良久才算乐成。（可能把那两个FC头子放到下图左边，线的环境就会好许多了。我在焊线前，先把元件都焊在板子上了，没法拆下来，只能硬着头皮焊了。）

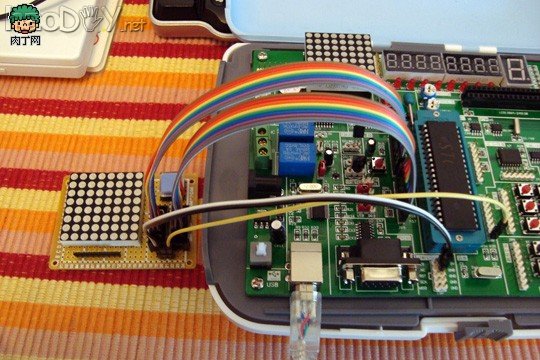

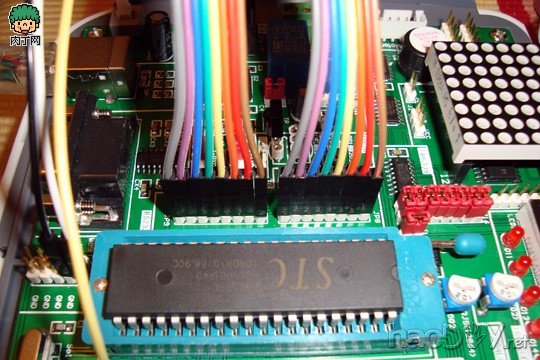

6   连上开拓板，为单片机烧录措施，调试

● 假如你烧录我的hex文件，你可以省略调试步调，直接烧录就可以了。

● 假如你没有51开拓板，不要紧，淘宝上买一条USB转232线，接上原件清单里的这个最小体系，行使STC公司官方的烧录措施就可以直接烧录了。因为仿真软件里的原件电气机能都是无限强盛的（不会击穿，没有裂痕电压，低电平是绝对的0，高电平是尺度的3.3或5V），以是在现实应用的时辰，必要计较LED的压降，加一些外围元件。其它调试的时辰还也许发明其余题目，然后，修BUG吧。

● 调试毗连杜邦线的时辰，保举行使 棕1红2橙3黄4绿5蓝6紫7灰8白9黑0 的次序接线，这样利便查察。色环电阻电感也是按这个色码次序分列的。

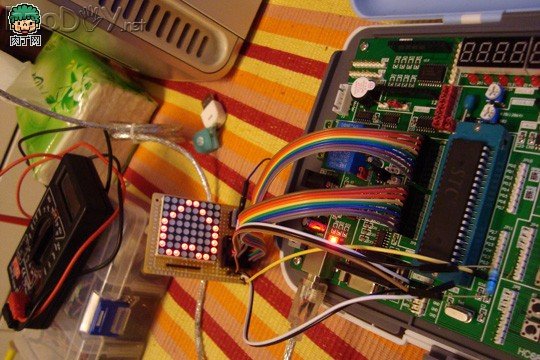

● 措施烧录后会自动执行，看，大度的图表现出来了。调试后我发明电源上要串一个40欧的电阻举办压降，下图右下角一个蓝色的电阻，是42欧。道理图里我已经补上啦。

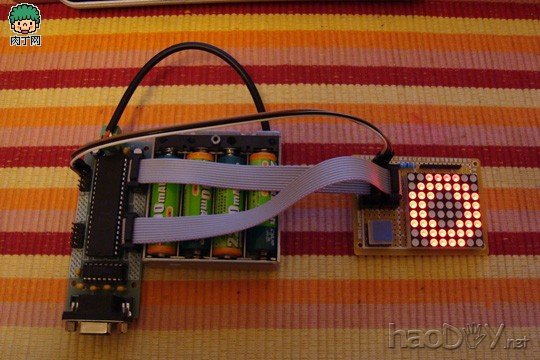

7   把单片机从开拓板上拿上来，插在小体系上，完成

● 板子上多了一个42欧的电阻，质料清单里有，上面的图片里都没有。

完成啦！

8   动画太过进级版

晚上回抵家，把措施进级了一下。此刻切换心情的时辰，会有一个小小的动画结果。视频在5楼。

假如你喜好发动画的版本，直接烧录新板本的措施就可以。道理图，仿真尝试 和 修改后的C措施代码同样提供： 点击此处下载
