这个项目更像是一个手事变品，而不是一个电子制作，没有电路常识的网友大可安心制作。 1 器材和原料2 道理图3 制作圣诞树的每一层4 让圣诞树长大吧5 DIYer签处处 1 器材和原料

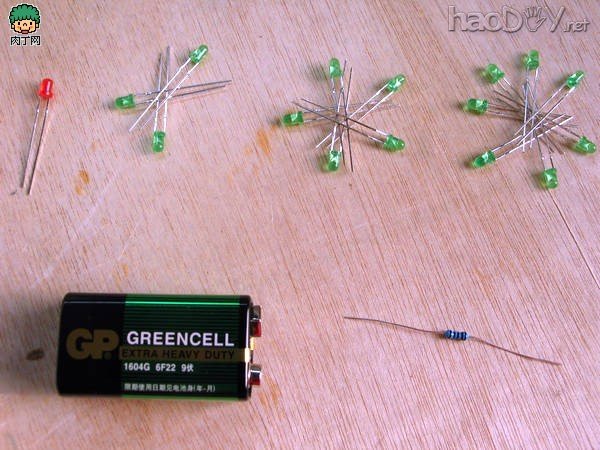

● 电烙铁 ● 斜嘴钳 ● 镊子（可选，保举） ● 万用表（可选） ○ 赤色LED 1个 ○ 绿色LED 15个（3个一堆、5个一堆、7个一堆） ○ 焊锡丝 ○ 9V电池（方形的那种，照旧很轻易找到的） ○ 100Ω电阻（可选） 2 道理图

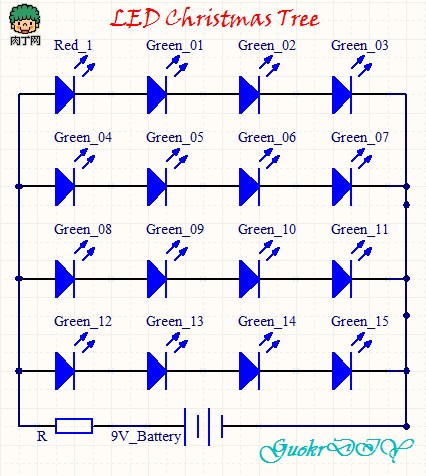

够简朴吧：4个串联的LED为一组，4组同时并联到电池的南北极即可。电池左边的电阻起掩护LED的浸染。 实测点亮一个图中的LED小灯起码必要1.6V的电压，遭受2.1V电压时都还能正常发光。新的9V碳性电池输出电 压为10V，理论上每个小灯遭受2.5V电压。但现实上在电池上并联了4组LED之后，新电池的事变电压降落到了8.6V,以是平摊到每个LED上也就 2.1V阁下。 3 制作圣诞树的每一层
凭证电路图，16个LED按如下要领分为四组，每组内部小灯串联，组与组之间并联，同时和电源并联。

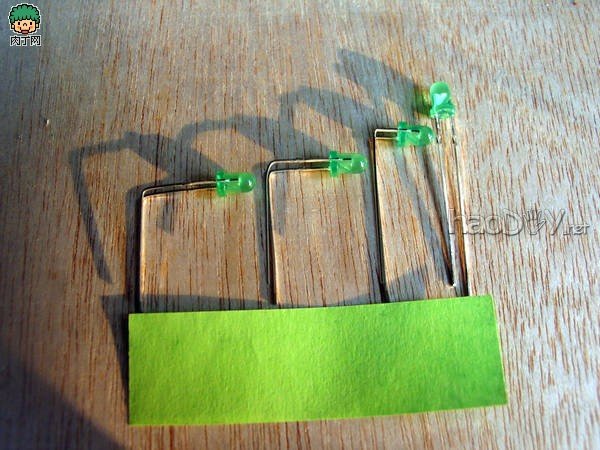

把绿色的LED管脚弯成3种差异的外形，从左到右依次为：第四层（7个）、第三层（5个）、第二层（3个）以及第一层（1个，应为赤色LED），然后用烙铁凭证4个一组把LED串联焊接起来。 留意LED是有正负极的，不要接反了
第四层为绿色LED09~15，个中12~15为一组，09~11和第三层的08合为一组。留意中间是分隔的，左边四个连在一路，右边3个连在一路

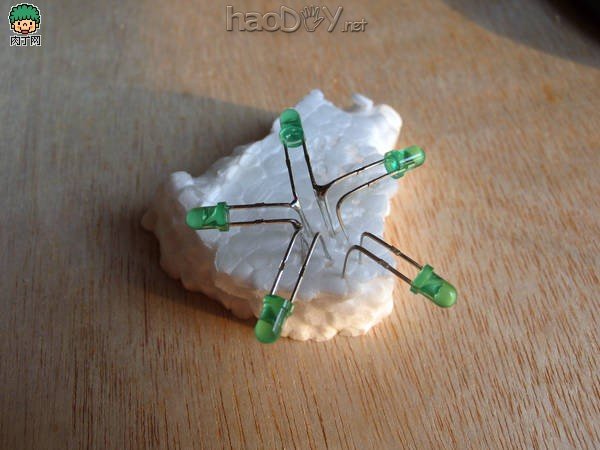

第三层为绿色LED04~08，个中04~07为一组。留意有一个LED和其他四个是分隔的

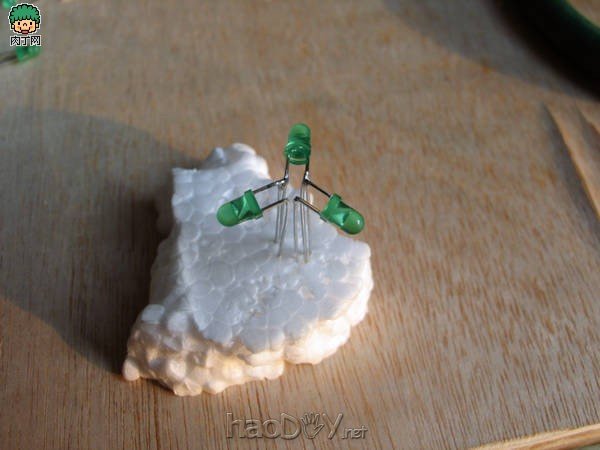

第二层，留意3个LED固然排成了一个三角形，但现实上没有彼此连结，是有一个正极一个负极的
将赤色LED焊接到第二层上，将第三层的08焊接到第四层的09~11上。

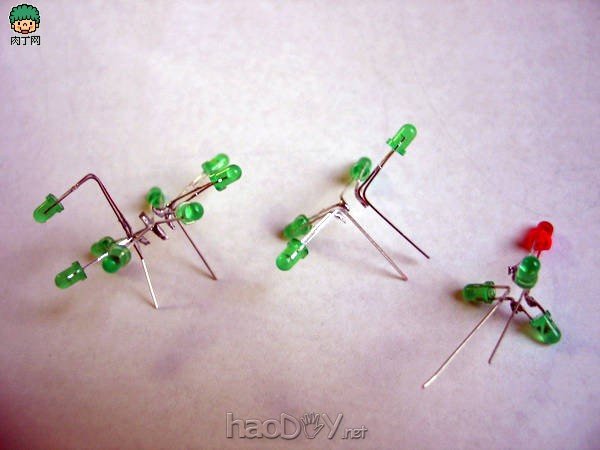

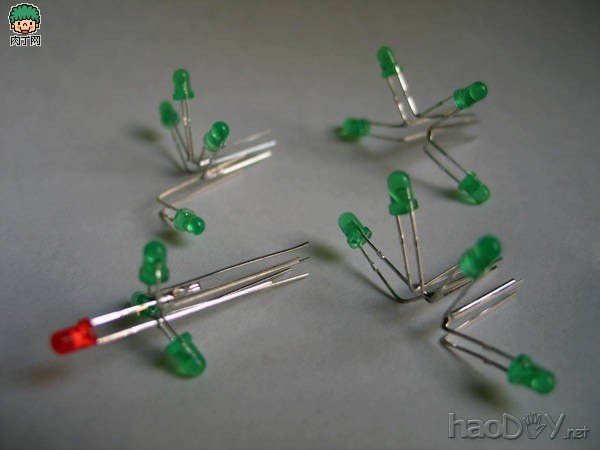

此刻一共获得了4组串联的LED 4 让圣诞树长大吧
将适才获得的4组串联LED并联起来即可。

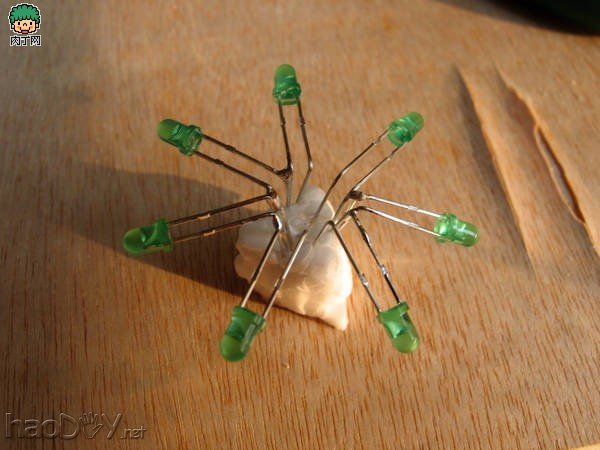

第四层完成。 #填补# 留意这个图里一共有三个部门，每个部门都只有一正一负两个管脚。将全部的正脚连在一路，全部的负脚连在一路，然后别离接到电池的正负极即可

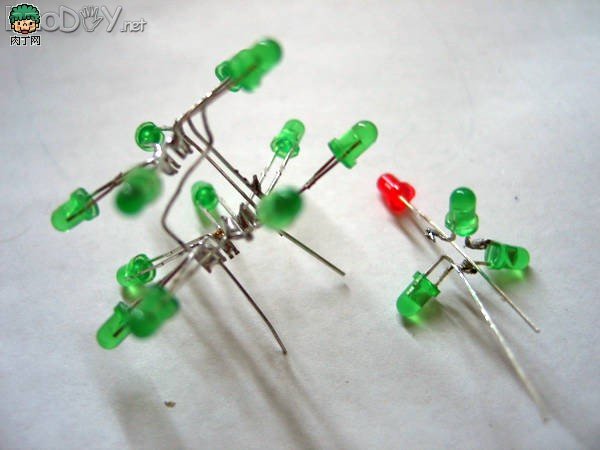

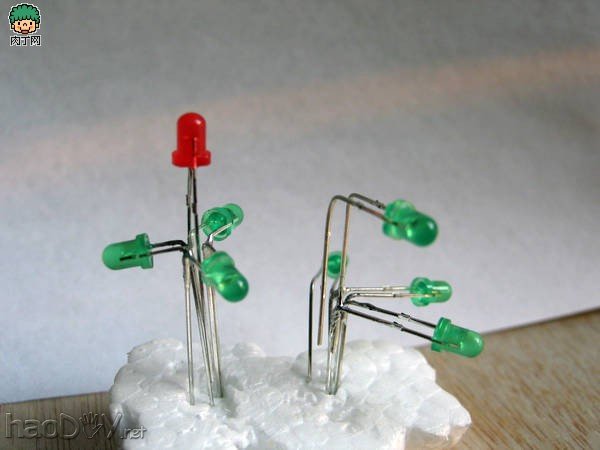

第三层和第四层完成

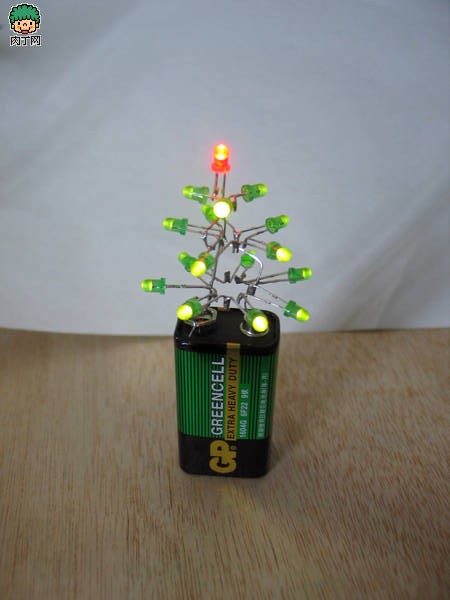

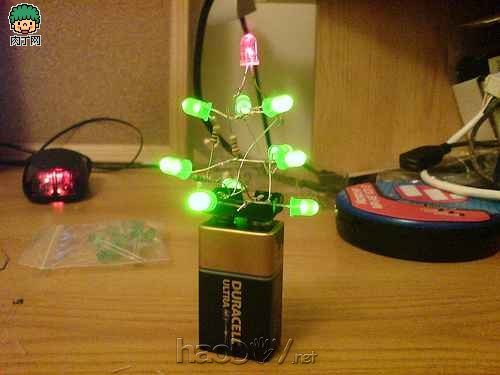

整体完成。留意将第一层和第二层加上往后，你还必要给圣诞树做一个“树根”来让它不变地立在电池上（原来就有一个正极一个负极，再任意加一只脚就不变了）。为了掩护LED灯，可以在圣诞树的正极和电池的正极之间加上一段100欧姆的电阻。 (责任编辑：admin) |
