从头回首一下作品视频：

        我把作品电路分为3个部门，这3个部门都是以我的实物为依据的，你虽然可以有更好的创意来改造它。

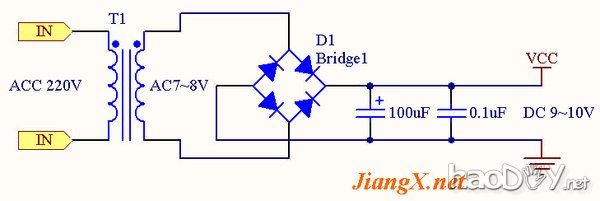

电源电路：

        既然作品定位是礼品，以是电源必然要装在内里。CD4017事变电压较高，加之彩灯行使情形是在室内的，以是我们思量行使交换电源。3~5瓦的小型变压器即足够，要求变压器次级输出7~8V，这样经整流滤波后可获得体系必要的9~10V直流电压。

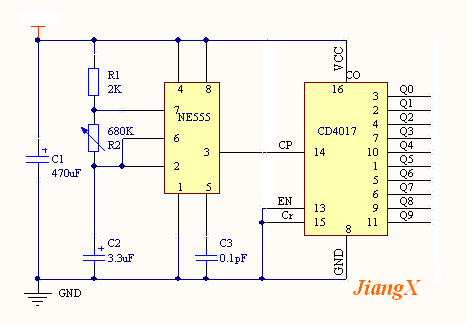

流水驱动电路：

        在视频中各人看获得心形中间的部门LED发生计动的结果，靠的是NE555和CD4017的组合。普通点说NE555构成振荡电路，CD4017则是计数电路。我在下面为初学者具体讲一下电路道理。

       振荡电路由一块时基集成电路NE555和C2、C3、R1、R2等构成（个中C2为延时充电电容，C3为抗滋扰断绝电容，R1、R2为延时充电电阻，而R2又为放电电阻）。通电后，因电容C2两头电压不能突变，2脚的电压为低电平，集成块NE555的内部触发器被置位，3脚输出高电平。同时，因为电源经电阻R1和R2向C2充电，使6脚和2脚的电压不绝进步，当电位上升到VCC的2/3时，集成块NE555的内部触发器被复位，3脚的输出电压翻转为低电平。同时集成块NE555内部的放电管导通，即7脚通过内部的放电管和1脚相通，C2上储存的电荷就通过R2、7脚放电，使6脚和2脚的电压不绝降落，当电位低落到VCC的1/3时，集成块NE555的内部触发器被置位。同时集成块NE555内部的放电管截至，7脚被悬空，电源又通过R1、R2向C2充电，使6脚和2脚的电压不绝进步……云云，周而复始，形成振荡。输出端的高电平维持时刻取决于电容C2的充电时刻常数，输出端的低电平维持时刻取决于电容C2的放电时刻常数。因为R2≥R1，故可以以为f放≈f充，目标是减小彩灯熄亮瓜代的时距离断的差别。如用作其他环境，课按必要调解R1、R2、C2的参数。综上说明，3脚始终处于高电和善低电平的二进制变革状态，故此电路又称为无稳态电路。

        译码电路由一块CD4017集成块构成。该集成块有3个输入端（2个时钟输入端CP的14脚和EN的13脚与复位端Cr的15脚）。有10个输出端Q0～Q9（依次为3脚、2脚、4脚、7脚、10脚、1脚、5脚、6脚、9脚、11脚）。尚有一个进位端CO，其成果是：当复位端Cr加上高电和善正脉冲时，输出端Q0为高电平，别的9个输出端Q0～Q9均为低电平。时钟输出端CP对输入时钟脉冲的上升沿计数，EN则对时钟脉冲的降落沿计数。Q0～Q9这10个输出端的输出状态别离与输入的时钟个数相对应。如从0开始计数，则输入到第1个时钟脉冲时，Q1就酿成高电平，输入第2个时钟脉冲时，Q2酿成高电平……直到输入第10个时钟脉冲，Q0变为高电平。同时，进位端C0就输出一个进位脉冲，作为下一级计数的时钟信号。Cr为复位端，也为清零端。当Cr输入高电平常，电路复位，即输出端Q0为高电平，Q1～Q9为低电平。云云重复，只要集成块NE555的3脚送来的二进制信号不用失，CD4017将二进制信号转换为十进制信号的计码事变就会重复举办下去。

        综上可知：调理可变电阻R2便可改变振荡电路的频率，反应在CD4017输出端则是活动的速度。

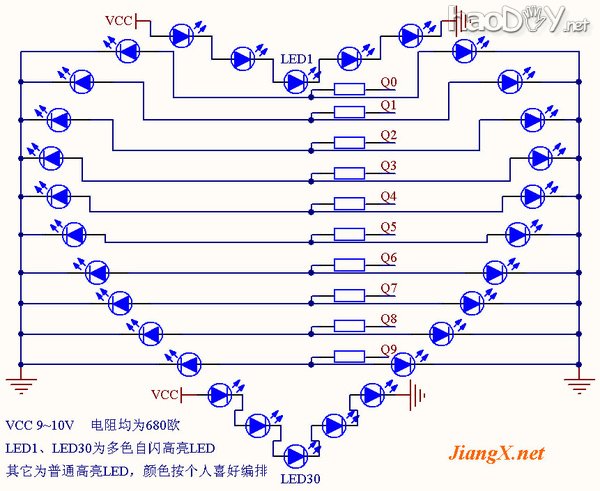

LOVE型彩灯电路：

        关于这个LOVE型彩灯部门我画了一个直观的图，心形有30颗LED构成，可是CD4017只有10组输出，以是我把心形的顶部5颗LED和底部5颗LED独立开来，其他尚有20颗LED则两两并联后由CD4017驱动，形成流水灯结果，Q0~Q9直接接到CD4017的对应端（两只高亮LED并联后事变电流在20mA以下，完全不必接三极管扩流驱动）。

        顶部和底部独立出来的2路LED，电路完全沟通，它们是将5颗LED串联后直接接在电源上，有伴侣会问：那不是这两路LED都静止在那儿了？正由于云云，以是我把LED1和LED30换成了多色自闪的LED（这也是高亮LED中的一种，市售价值会高一些，我记得其时买的是一块钱一颗）。这样处理赏罚之后，这两颗LED老是在闪，发出七彩光，同时由于它们在闪的进程中自身压降总在忽高忽低的瓜代变革，使得别离所处的这两条LED通路上的其他4颗LED的分压也产生变革，导致支路中的其他4颗LED会泛起亮度坎坷升沉的结果，恰到甜头地烘托了两颗闪烁的LED（见视频）。

        留意在下图中，除LED1和LED30以外的LED颜色按小我私纪猱好编排，但必然要担保阁下对称，否则会很丑。

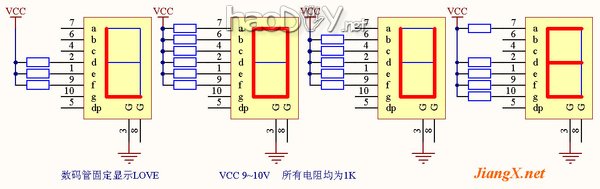

数码管表现LOVE电路：

        作品做出来后，发明心形彩灯的中间很空，看上去挺别扭，于是想到用数码管表现LOVE，其时不知道怎么样驱动数码管，以是直接将数码管焊死了，即必要哪些笔画亮就将其通电，虽然这是最傻瓜的要领，可是对付初学者来说也许是到达预期结果的最好要领。该电路行使共阴数码管，数码管的相干资料可参考http://www.jiangx.net/post/32.html。电路点击放大：

硬件建造要点：

      着实各人看过我的实物图就可以有很好的领会，我此刻稍作一些表明：

1、我的实物是通过两块方形万用板垂直拼接，我操作了剪断的LED引脚，将他们依次焊在竖直的那块板上，形成一排插针，然后插入平放的底板中再焊接，实现机器毗连的同时又实现了电气毗连。在实物图中可很清晰地看到。

2、作为礼物，外面至关重要。不管作品是否回收我的这种布局，建造时必然要思量到方不利便建造、牢靠外壳。

3、电路中的可调电阻R2，不要行使微调的，要用带手柄的（好比音量电位器那种），建造好之后岂论是你本身调试照旧礼物的主人，都可以调理LED活动速率。

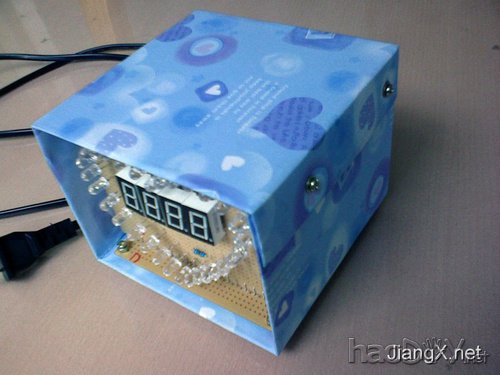

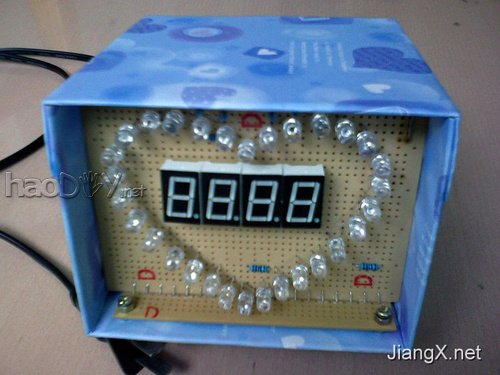

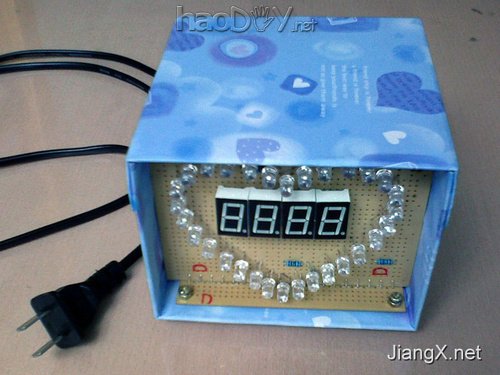

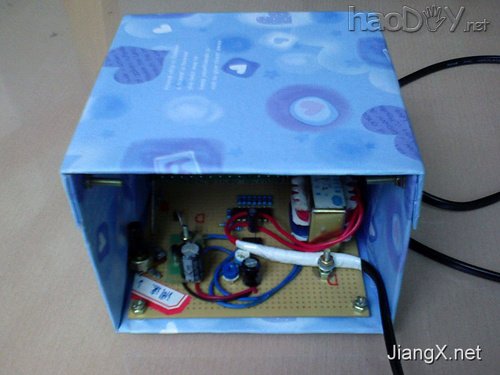

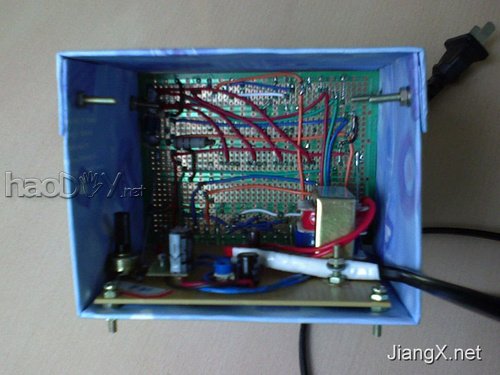

实物图片：
