在学习数字电子技术的时候曾做过一个流水彩灯——《数字电路构成的点阵流水彩灯》，真不知道当时为什么愿意花那么多精力去做那样一个东西，不光很麻烦而且只有一种花样。后来学院科技展的时候交上去了，一直到前些天才发下来。看着它，想想真是可笑。不就是个流水灯吗，用单片机软件方式实现要比数字电路强一百倍！于是，对这个作品进行了完全改装，植入单片机最小系统来控制。
这是在没有改装前的视频：
使用单片机改装后的视频：
电路设计： 图1是单片机最小系统电路；图2是驱动电路。共10路光源DS1~DS10，分别由AT89S52的P0口、P2的高两位驱动；每一路光源由14只高亮LED并联。图2中的D1、D2起到给光源部分降压的作用，这样LED可以不加限流电阻，因为VCC（5V）减去D1、D2、三极管的压降之和后可以保证LED安全地工作。

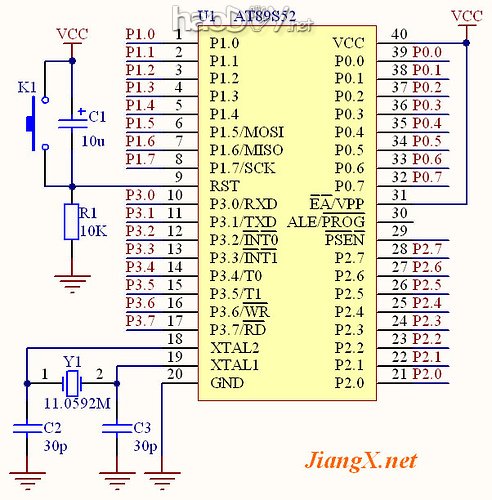

图1 AT89S52单片机最小系统

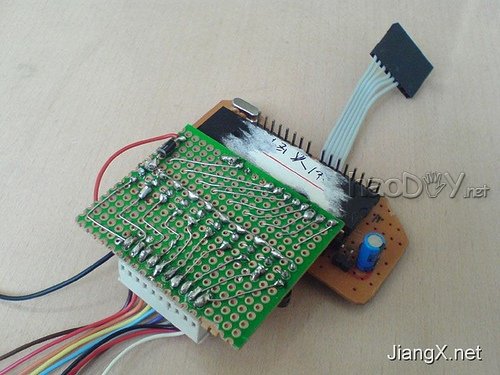

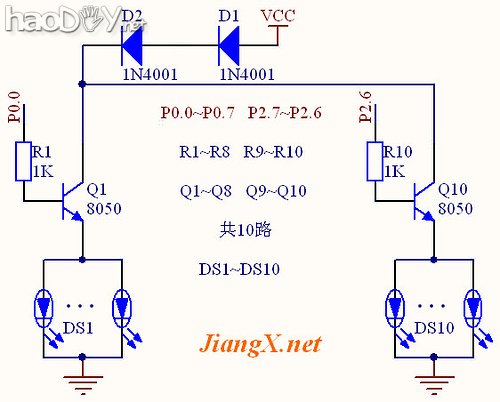

图2 驱动与光源电路 实物改装过程：（点击图片放大） 实物改装前请参考《数字电路构成的点阵流水彩灯》 单片机最小系统板是以前做的直接拿来用了，自己做了驱动板：

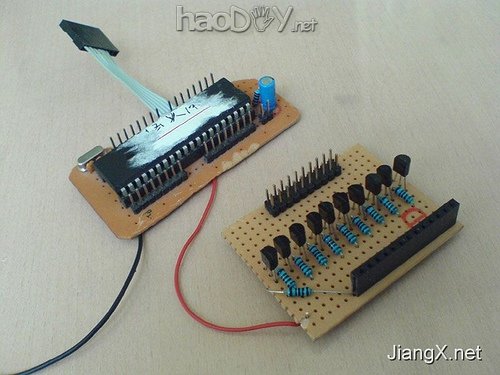

为了不改动单片机最小系统板于是在驱动板上焊上排座，巧妙地实现两块板子间的电气连接：

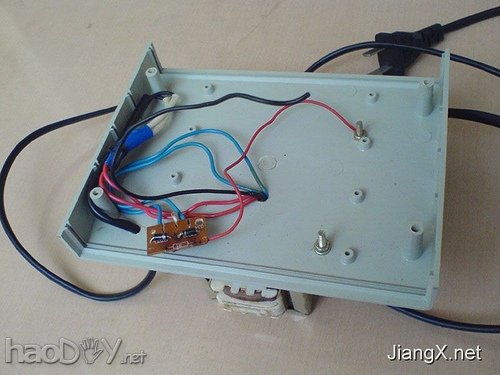

拆开彩灯的外壳，掏空原先的电路，只留下电源部分：

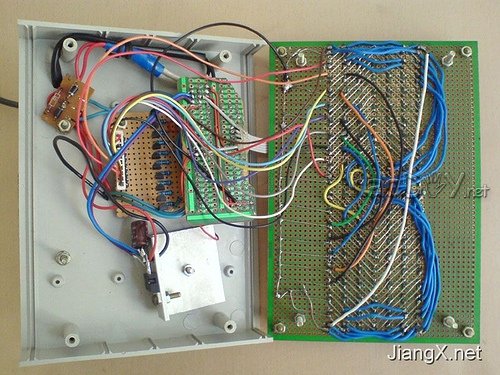

将电路板固定在上面：

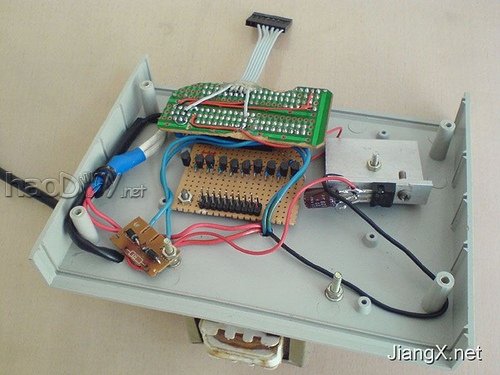

换个角度看，铝散热片上固定的是LM7805稳压块：

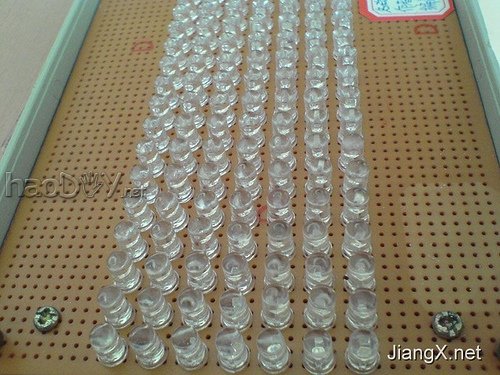

再将那10路光源也就是显示面板连接至驱动电路板：
软件设计： 对于此作品，软件上除了实现流水灯的功能就没有其他技巧，但为了尽量使彩灯好看一些，不得不挖空心思想一些新花样。既便如此，一个51芯片也绰绰有余。 (责任编辑：admin) |
