自制220V LED台灯

时间:2012-09-12 17:49来源:极客迷 作者: ˊ袏掱▁ 点击:
暑假期间,无聊的要死,就做了一个LED台灯,现在和大家分享一下(本人第一次发文章,希望各位大侠多多指点) 要准备的工具: 电烙铁 焊锡丝 松香(可要可不要,现在的大部分焊锡丝里面都有松香) 螺丝刀 电笔(防止你被电的) 钳子(剪元件脚的) 带插头的电
 暑假期间,无聊的要死,就做了一个LED台灯,现在和大家分享一下(本人第一次发文章,希望各位大侠多多指点)
自制220V LED台灯
       要准备的工具:
电烙铁
焊锡丝
松香(可要可不要,现在的大部分焊锡丝里面都有松香)
螺丝刀
电笔(防止你被电的)
钳子(剪元件脚的)
带插头的电线
电线一小段
塑料盒,带白板盖子
硬的进水管(17cm左右)

        电子元件:
开关                                        1个
0.33μF 250V电容                    1个
10μF 250V电解电容                1个
1MΩ  电阻                               1个
470Ω 1w 电阻                         2个
1N4004二极管                        4个
白光LED(最好是草帽的)      20个
万能板(5cm*7cm)              2块

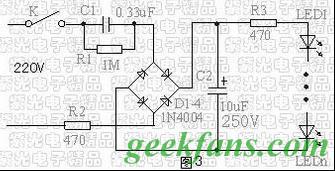

这是电路图:

自制220V LED台灯

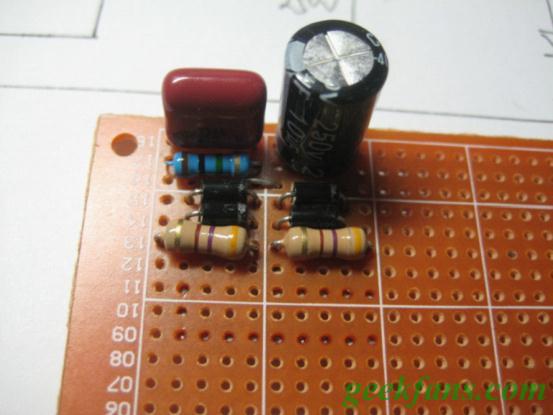

然后,老套的一句话:按电路图连接电路!!!

自制220V LED台灯

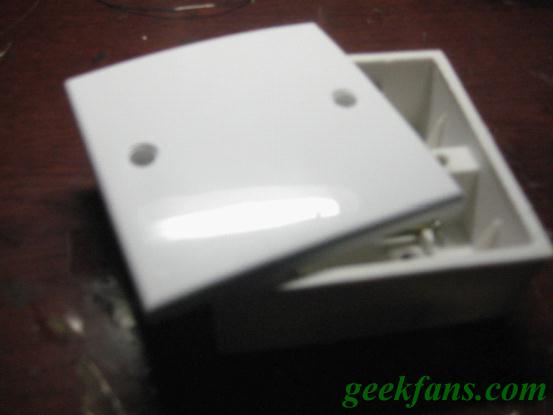

然后把它戳开,有电钻的朋友当然好!

自制220V LED台灯



自制220V LED台灯

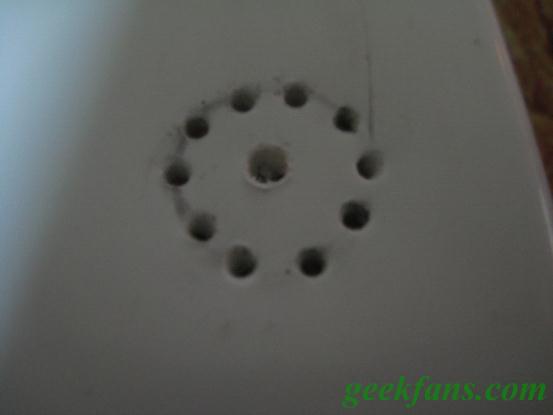

把管子的一头贴上一片胶片

自制220V LED台灯



自制220V LED台灯

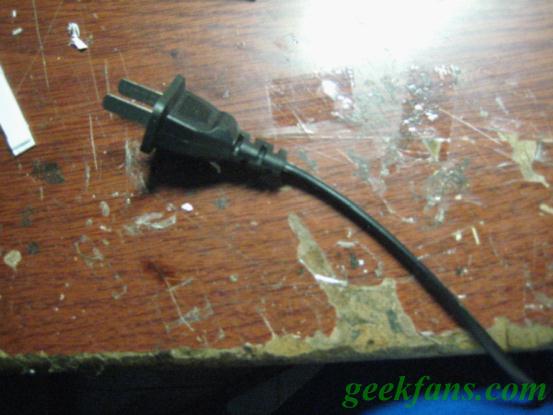

带插头电线出场

自制220V LED台灯

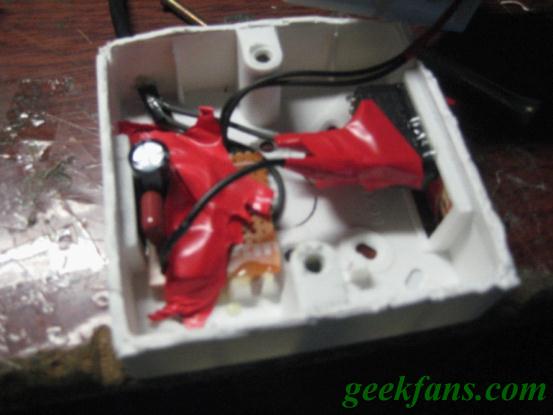

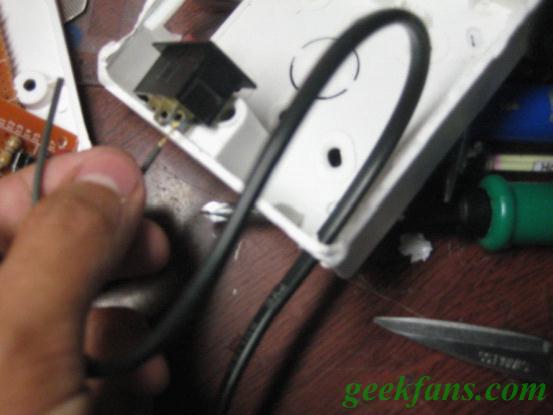

和开关连起来

自制220V LED台灯


连好后从开关的另一只脚引出一条线,和板子相连。。。。。。 LED也是,两条线穿过管子,然后接在板子上。。。。。。

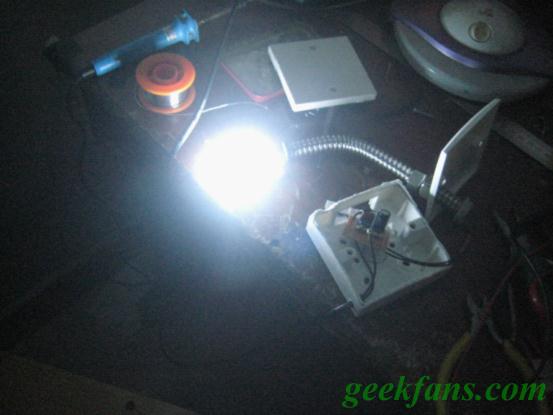

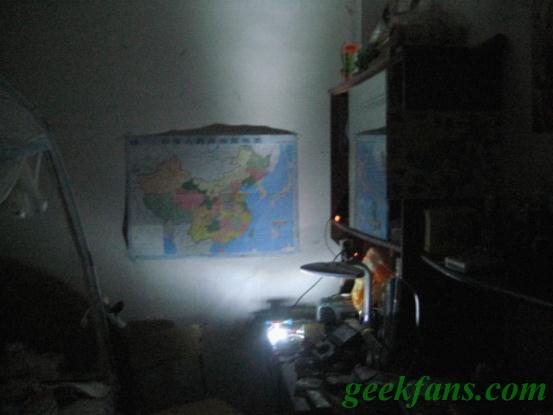

插上电源 成功点亮(还挺亮的)

自制220V LED台灯


做一下对比(没开灯 和 开了灯)

自制220V LED台灯




自制220V LED台灯

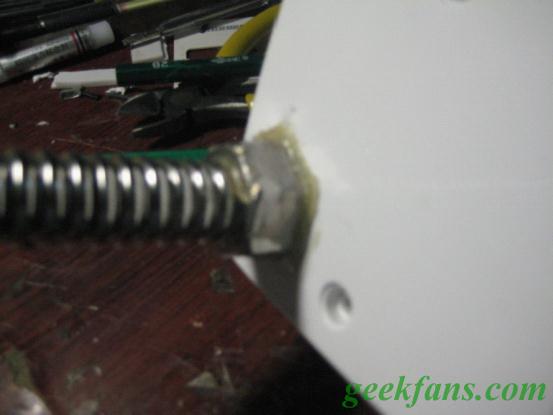

把管子的一头和另一块白板粘在一起 ,LED也是

自制220V LED台灯


另一边和盒子粘牢

自制220V LED台灯


底座(也就是盒子)要加配重,所以要跟板子绝缘

自制220V LED台灯

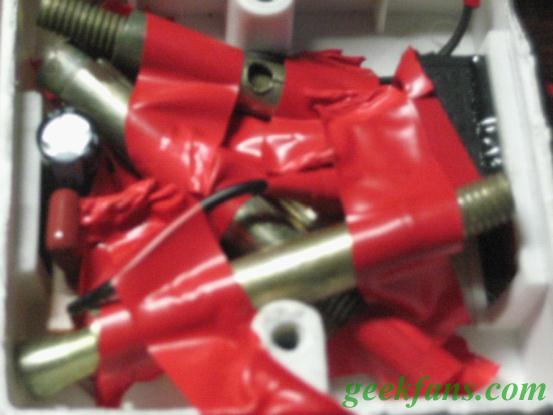

放上一些重物,我放了拉爆螺丝,然后固定住(有些难看)

自制220V LED台灯

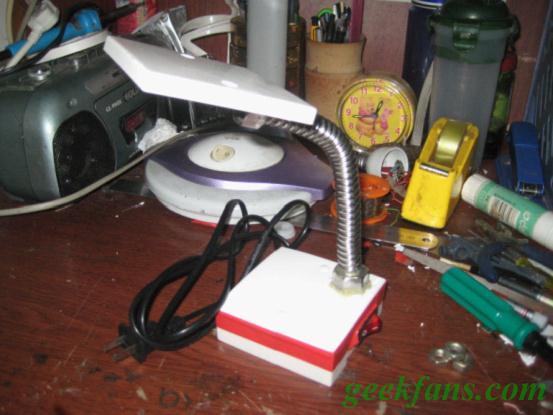

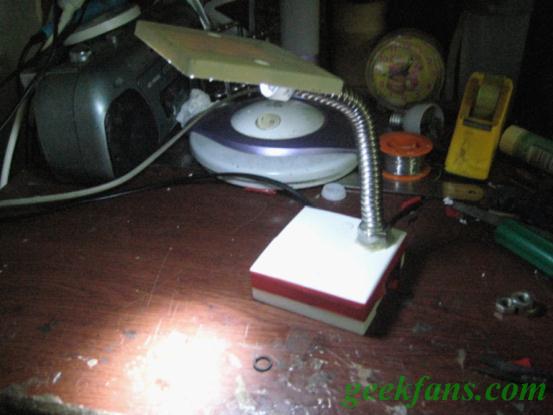

然后把盖子盖上,拧上螺丝,用电笔测一下金属管有没有漏电,如果没有,那就大功告成了!!!(样子还过得去)

自制220V LED台灯



自制220V LED台灯


对于我来说这种亮度足够了,晚上看书,不用背老妈发现自制220V LED台灯
如果你觉得20个LED不够亮,你可以加到30个或以上,但是 要把0.33μF电容 换成 0.47μF 电压不变。
因为这个台灯是电容降压,所以在关灯后LED灯还会放出微弱的光一会。

最后提醒一句:
注意:本电路一定要在发光管连接入电路后再接通电源,切不可先接通电源后再接入发光管,否则由于接通电源后尚没有接入发光管,在电容C2上就会充有电源电压1.4倍的高电压,这就有可能在接入发光管的瞬间把发光管烧毁!千万注意!

全文完



背面

自制220V LED台灯


要一个这样的盒子(五金店有卖)

自制220V LED台灯

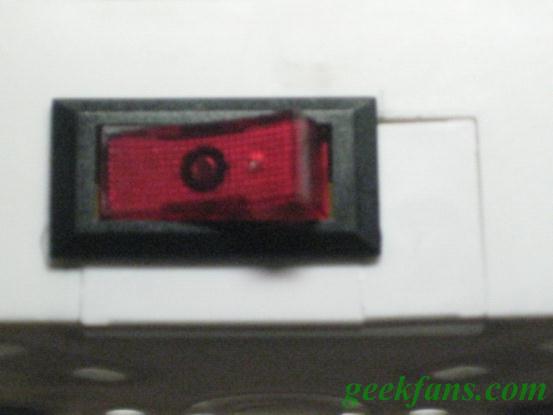

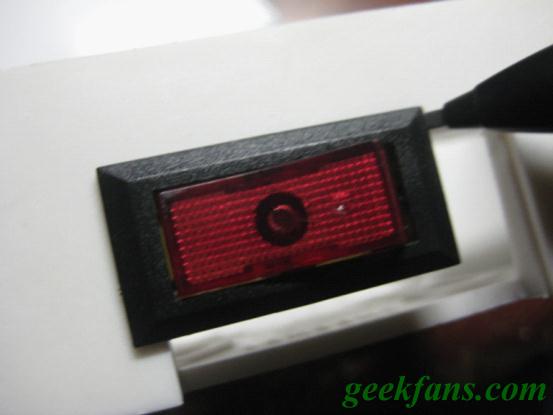

在一边有一个口,原本是用来装PVC线槽的,现在改成开关的位置

自制220V LED台灯

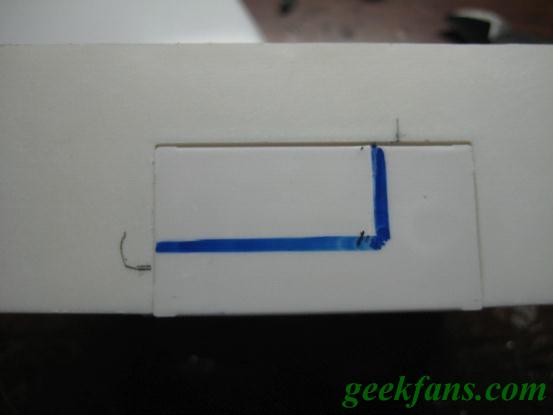

画好大小,位置

自制220V LED台灯


把开关位置的去掉,这步要小心,因为很容易断的!!!

自制220V LED台灯

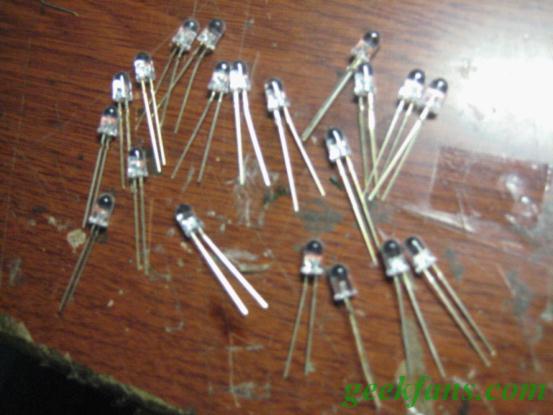

20个LED,我后悔没有买草帽的自制220V LED台灯

自制220V LED台灯

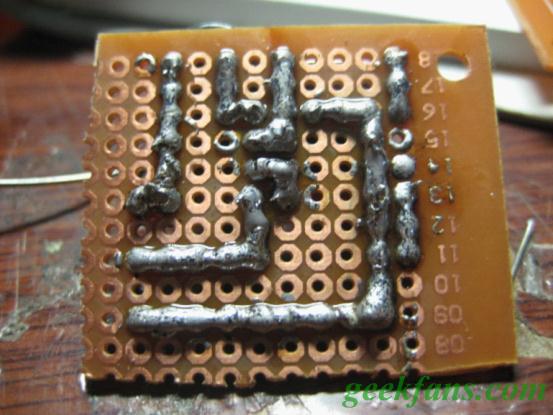

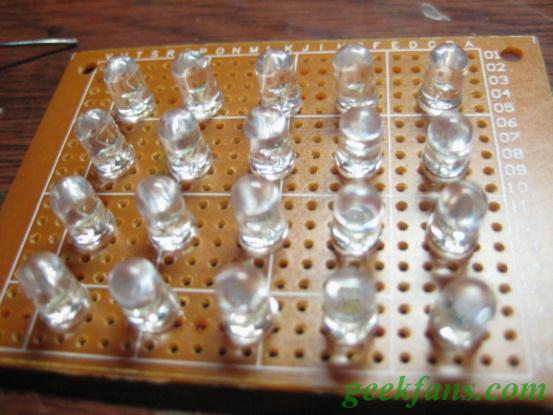

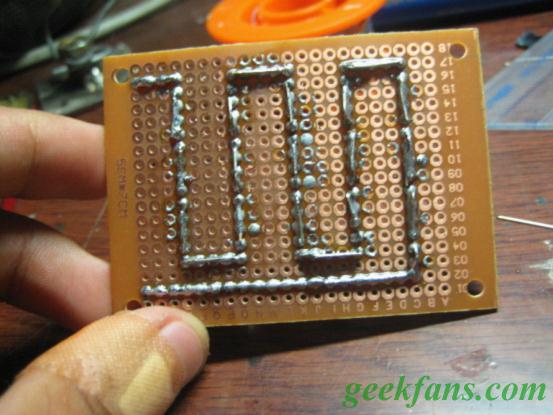

把它们串联焊在万能板上,注意:是串联(如果不懂什么是串联,看回你的初中物理课本)

自制220V LED台灯



自制220V LED台灯

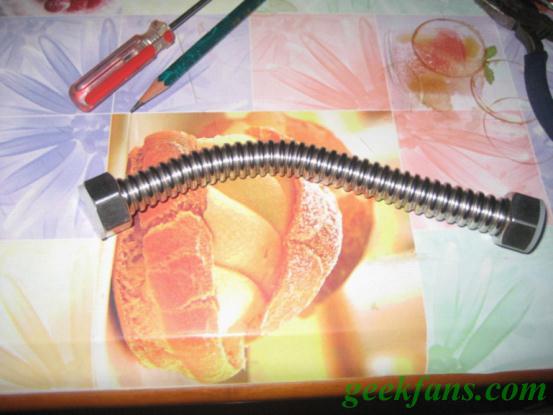

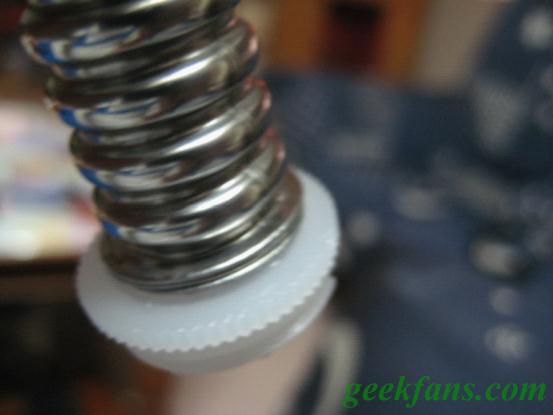

管子出场:注意:管子是要硬的,弯了不会弹回去的

自制220V LED台灯

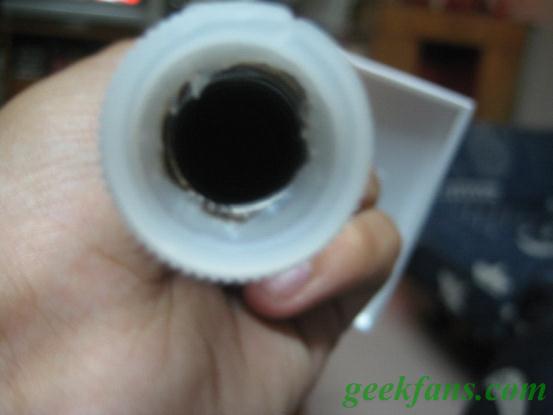

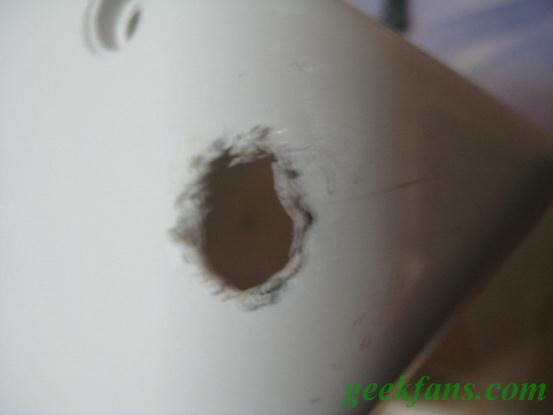

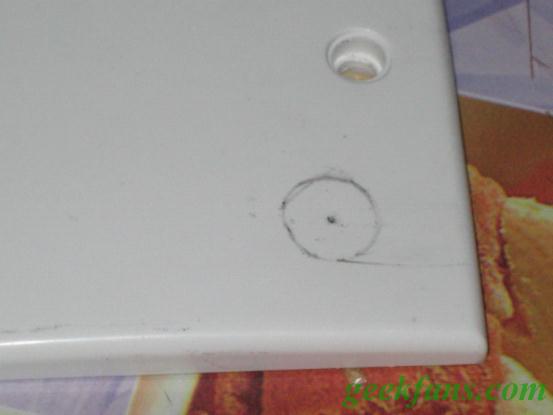

在白板上画个洞:

自制220V LED台灯
