闲来无事，想给闪迪U盘加个LED指示灯。

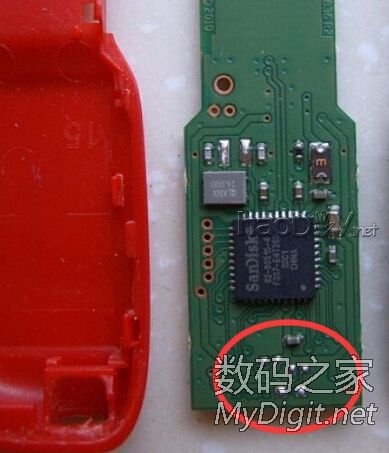

用指甲沿着周边扣开，闪迪自家的主控和
自己的Flash，该缩水的也都缩水了。不过

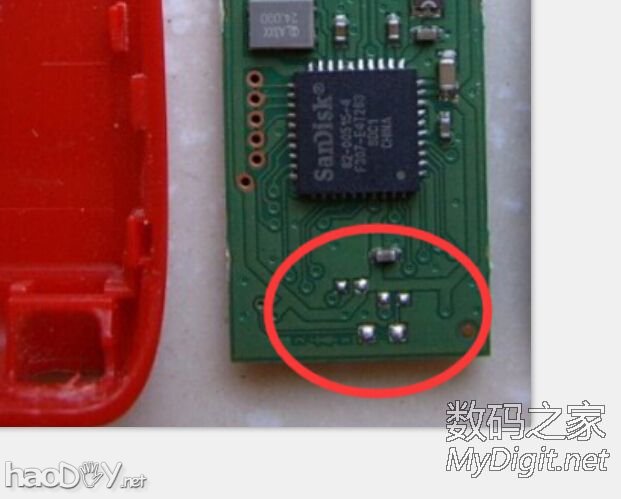

PCB上面红圈部分还是预留了焊盘的，只是
厂家为节省成本没有把LED、阻容等元件贴上去……哈
闲的无聊给Sandisk U盘添加LED灯

该死的LOGO，再来一张
闲的无聊给Sandisk U盘添加LED灯

先用万用表找到对地二极体值700左右的焊盘，
是LED的阴极。再顺藤摸瓜，找到电阻对应的焊盘就OK啦

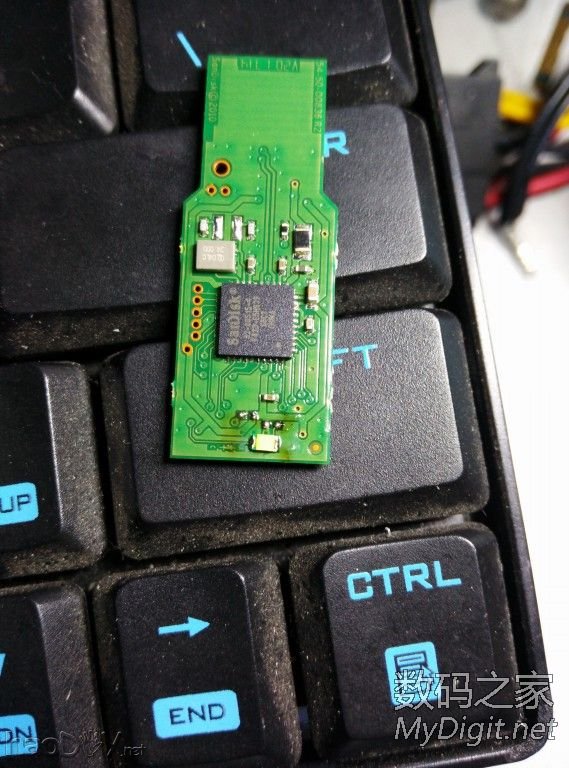

先贴上0805 的正白光LED（手头上红色的LED是1206的，太大了）
闲的无聊给Sandisk U盘添加LED灯

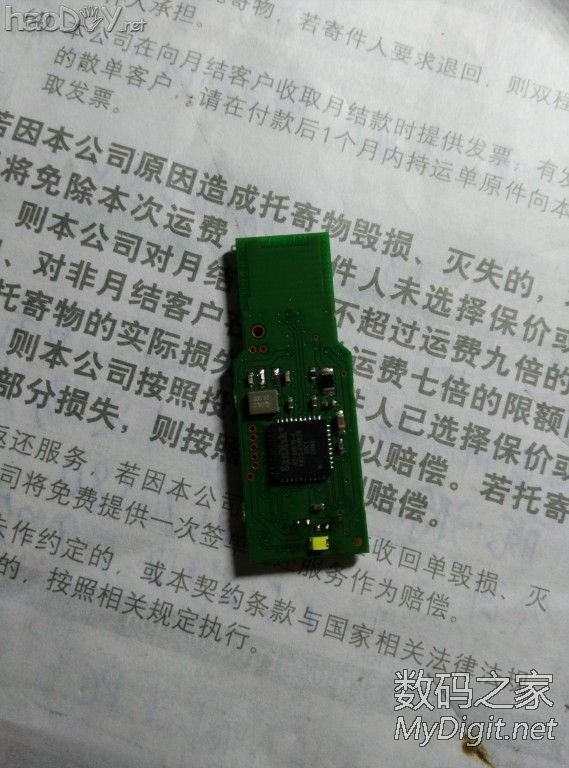

请无视不能看的键盘哈……LED已经贴上了

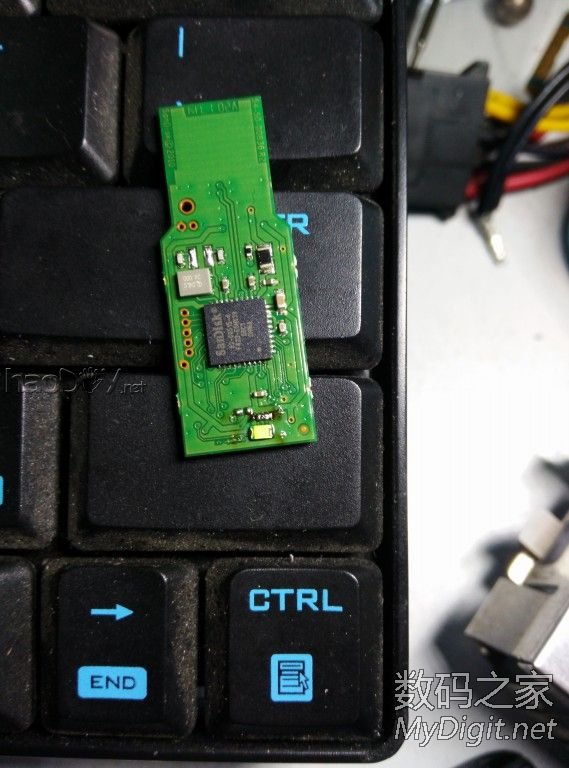

再在旧显卡上找一个1K的电阻，贴上电阻试试
闲的无聊给Sandisk U盘添加LED灯

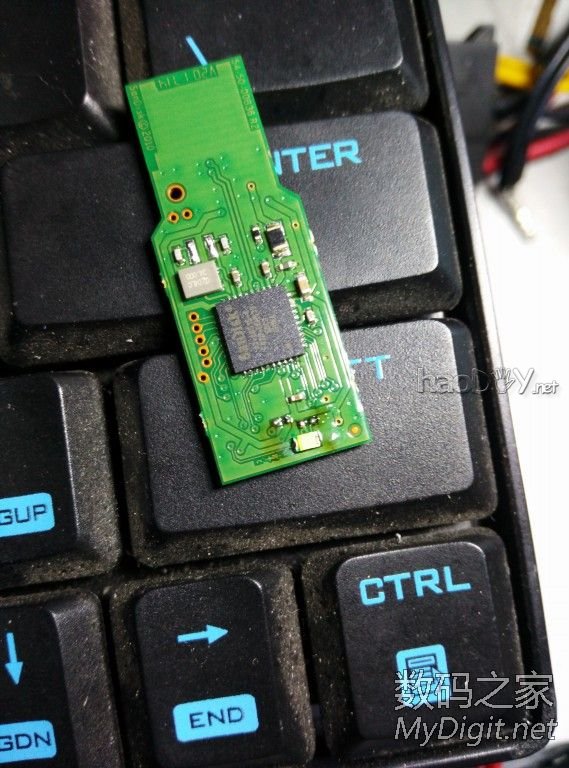

1K的电阻比较小，在0805贴片LED的上方

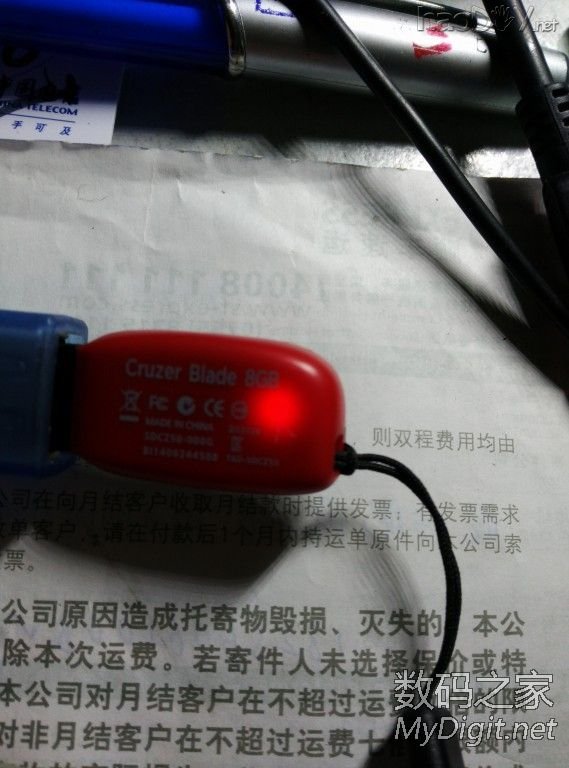

加电LED点亮，读取数据LED闪烁。装上外壳，完工
闲的无聊给Sandisk U盘添加LED灯

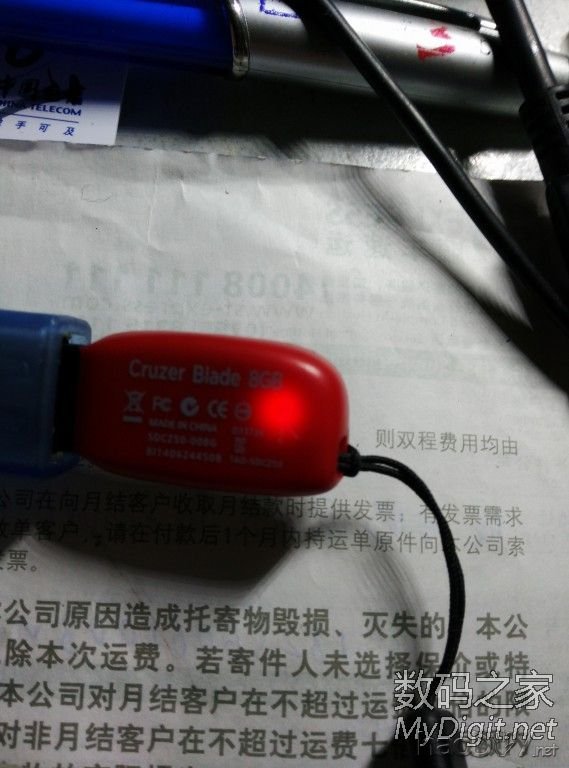

效果还是不错的，这下只要指示灯不快速闪烁就可以
直接从电脑拔出了，省得弹出可移动磁盘了，嘿嘿。
BTW，这个LED还有类似休眠的闪烁哟，比一般
的U盘LED指示灯有意思的多呢，感兴趣的可以试一下哈
