黑武士TFT数控板安装操作详细介绍

时间:2017-07-02 15:51来源:数码之家 作者:cjjlnb 点击:
首先感谢坛友twang0x80提供的数控TFT黑武士套件,经过两天的焊接调试,来做个简单的说明。焊接部分,不再多说了,细心一般一次成功。当然不排除新手焊接失败的。总之对新手来说焊接64脚的MCU和40p的显示屏插座难度最大,其他的电阻电容细心点不焊接错误一般没
首先感谢坛友twang0x80提供的数控TFT黑武士套件,经过两天的焊接调试,来做个简单的说明。
焊接部分,不再多说了,细心一般一次成功。当然不排除新手焊接失败的黑武士TFT数控板安装操作详细介绍黑武士TFT数控板安装操作详细介绍。总之对新手来说焊接64脚的MCU和40p的显示屏插座难度最大,其他的电阻电容细心点不焊接错误一般没问题。废话不多说了先来个控制板输出的各段电压视频http://v.youku.com/v_show/id_XMTYyNDM0MjE2NA==.html

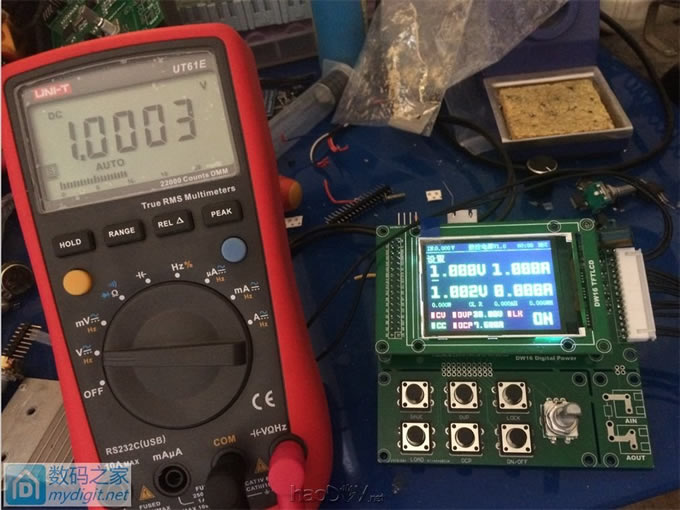

不想看视频的我再来几张图片吧黑武士TFT数控板安装操作详细介绍
黑武士TFT数控板安装操作详细介绍

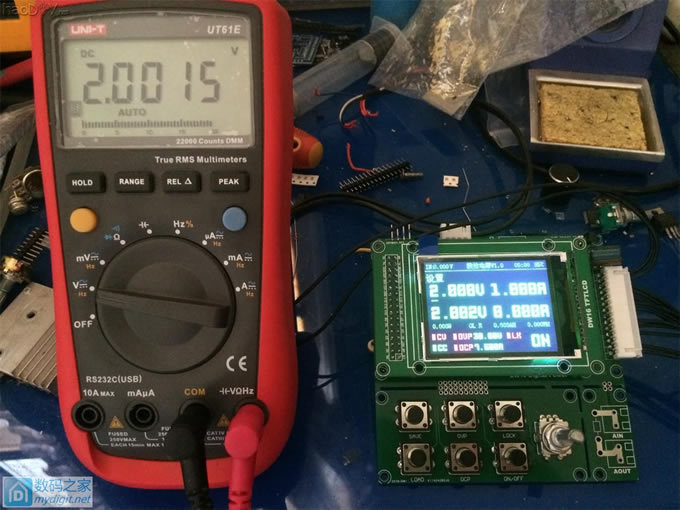

2v电压
黑武士TFT数控板安装操作详细介绍

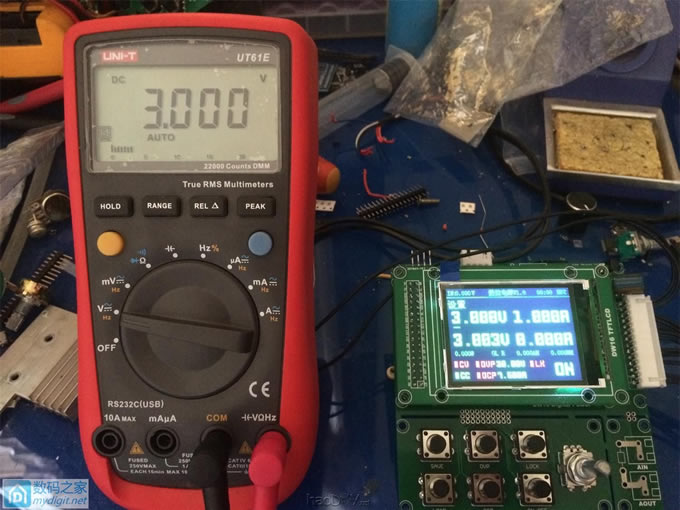

3V电压
黑武士TFT数控板安装操作详细介绍

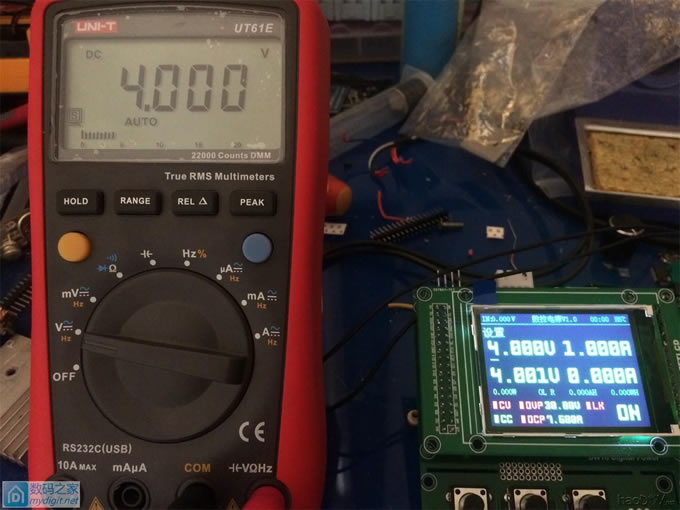

4v电压
黑武士TFT数控板安装操作详细介绍

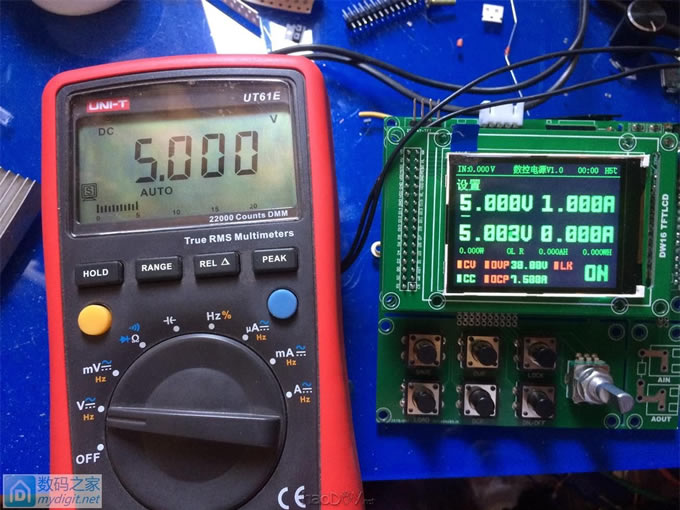

5V电压
黑武士TFT数控板安装操作详细介绍

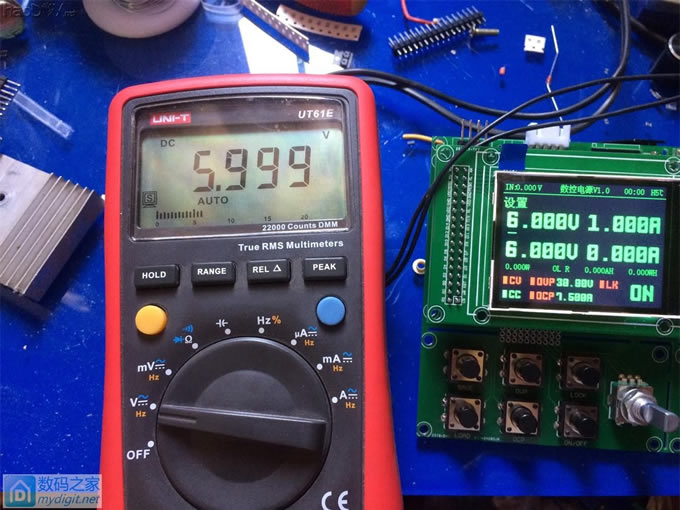

6v电压
黑武士TFT数控板安装操作详细介绍

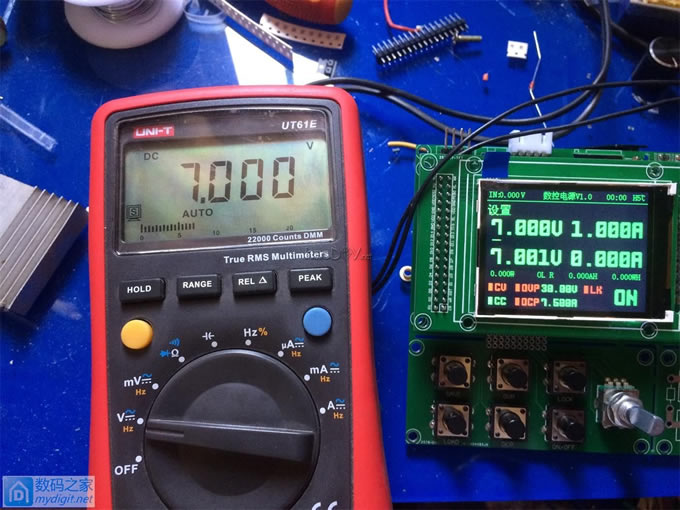

7V电压
黑武士TFT数控板安装操作详细介绍

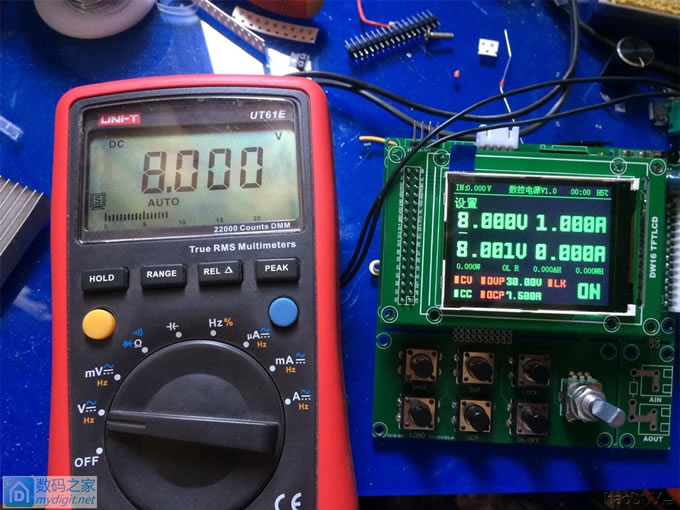

8v电压
黑武士TFT数控板安装操作详细介绍

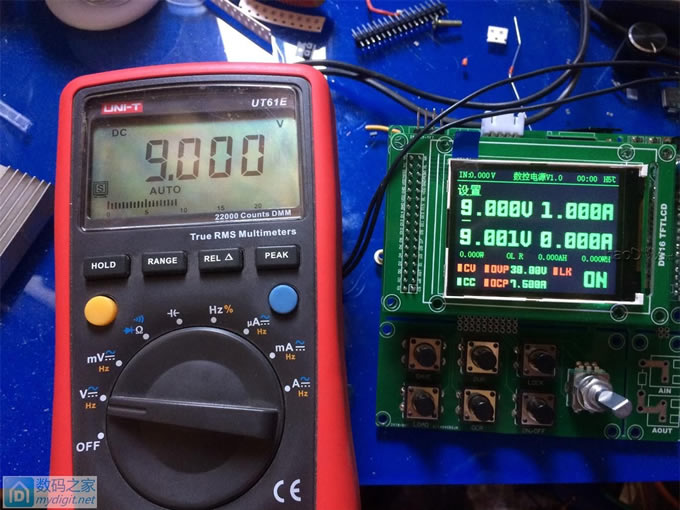

9v电压
黑武士TFT数控板安装操作详细介绍

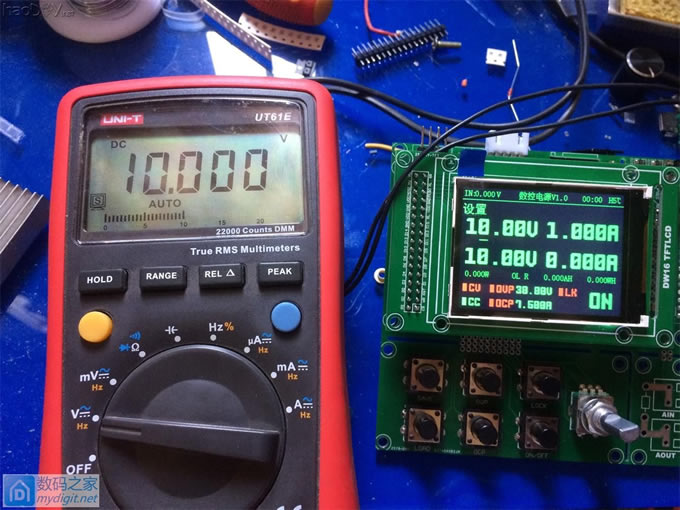

10V电压
黑武士TFT数控板安装操作详细介绍

是不是嫌啰嗦了呀 哈哈 还是隔几段电压显示吧黑武士TFT数控板安装操作详细介绍

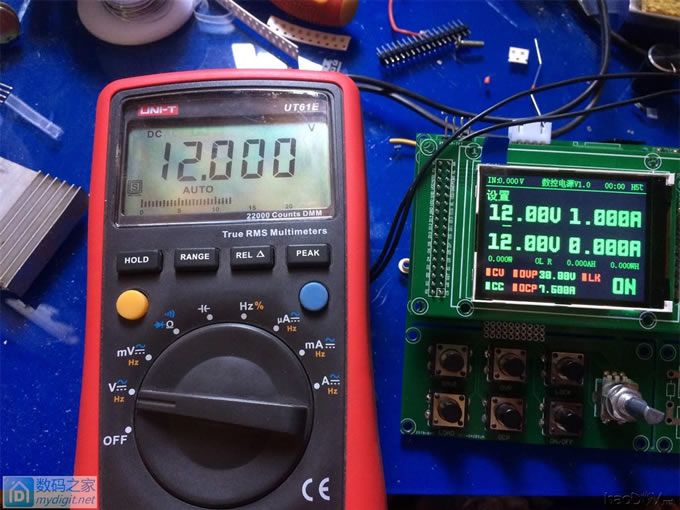

12V电压
黑武士TFT数控板安装操作详细介绍

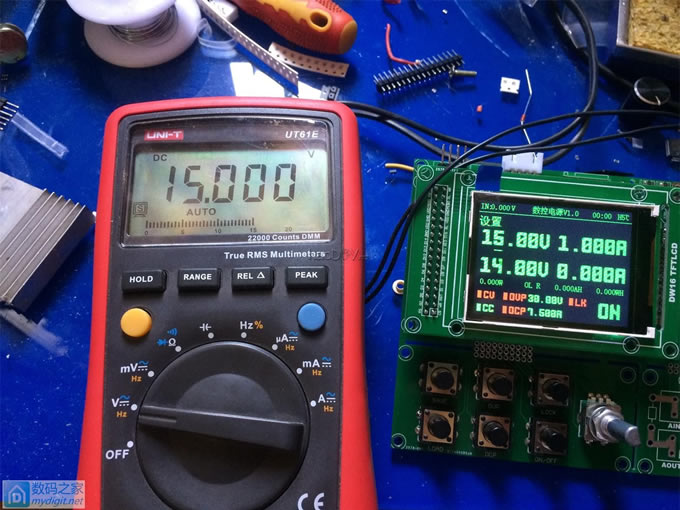

15V电压
黑武士TFT数控板安装操作详细介绍

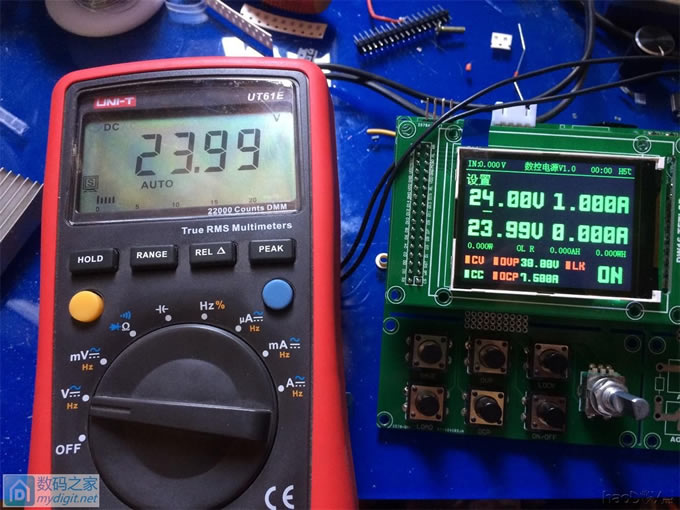

24V电压
黑武士TFT数控板安装操作详细介绍

电压显示大家也许看烦了吧黑武士TFT数控板安装操作详细介绍再来两张板子的图片吧今天的图片数量就要超标了黑武士TFT数控板安装操作详细介绍
黑武士TFT数控板安装操作详细介绍

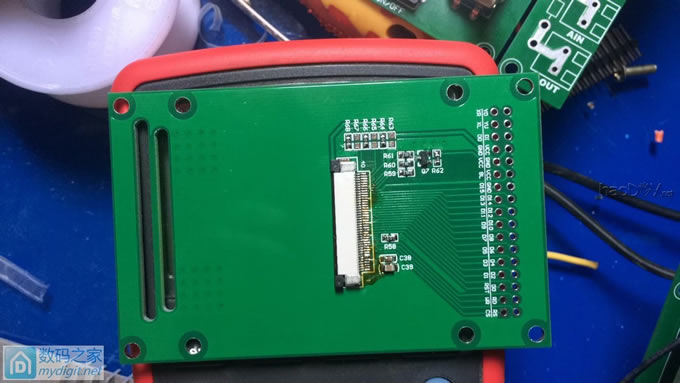

显示屏板子
黑武士TFT数控板安装操作详细介绍

哎! 图片限制了, 今天就先到这里了 晚上再说详细的操控说明吧。有M的不要吝啬只管砸来黑武士TFT数控板安装操作详细介绍你们的M币是我的动力黑武士TFT数控板安装操作详细介绍再次感谢各位围观,后续套件本人会有售的黑武士TFT数控板安装操作详细介绍
今晚继续开始,关于操控现在开始来个简要说明吧黑武士TFT数控板安装操作详细介绍
焊接完成检查无误后,开始烧录固件,烧录工具推荐jlink烧录。烧录成功以后,首次开机输入注册码,然后断电同时按住LOAD DCP ON/OFF三个按键重新开机进入校准模式。首先选择黑武士前级版本,目前支持3A,5A.7.5A。旋转编码器选择版本,ON/OFF键确认,首先进入电压校准模式,各路电压校准后进入电流校准。校准结束后重新开机就可以了。校准调节电压电流靠旋转编码器调节,左旋减小右旋加大,按下编码器左旋或者右旋是大范围调节。
操控说明:电压电流调整只用一只编码器来操作,按下编码器左右旋转选择各段电压电流位置,松开编码器左旋减小数值,右旋加大数值。ON/OFF选择关闭或者打开输出。
预存10个常用电压电流数值,具体操作编码器调节到合适电压电流后按SAVE键唤出菜单,旋转编码器调节到需要保存的0-9任意数字上,在按SAVE键保存,按LOAD键取消。需要调用保存的电压按LOAD按键唤出菜单后选择0-9任意数字对应电压后,再按LOAD输出保存的数值。
OVP和OCP功能键,OVP对应电压过压保护,超过设定电压输出自动关闭输出。OCP功能是电流过流保护 超过设定电流关闭输出。
LOCK锁定键,按下LOCK锁定后编码器调节无效。锁定当前电压电流设定状态。具体操控也就这么多了。
关于精度问题,各项数值原作者已经作了介绍具体看帖子http://bbs.mydigit.cn/read.php?tid=1705678 。另外来个题外话这款数控的MCU可以采用STM32F103R8T6还有RCT6和RET6也就是说以前大家撸的部分一元POS机的MCU可以用了黑武士TFT数控板安装操作详细介绍后续我会测试GD32的U试试可以不黑武士TFT数控板安装操作详细介绍。关于价格问题先透漏下标配2.4寸TFT加全部元件套件价格99元不邮,原来说的含排线今天算了下,排线含不了需要排线的一套加5元钱。标配2.8寸TFT的套件价格108元不含运费不含排线。预计开始出售的时间为7月10号前后,到时另行开贴出售。第一批一共20套到时以淘宝订单为准。另外大家可以简单要求下用2.4寸还是2.8寸的屏我好采购黑武士TFT数控板安装操作详细介绍,本来准备各10套的,好多群友或者坛友喜欢大的,所以统计个大概数量。
今晚到此结束了有M币大家尽管砸吧黑武士TFT数控板安装操作详细介绍









[ 此帖被cjjlnb在2016-06-30 22:59重新编辑 ]
