DIY超小空气净化器,过滤PM2.5

时间:2017-07-04 21:21来源:本站 作者:haodiy 点击:
本篇文章来源于“DFRobot创客社区”,作者为:EricAsh,转载请联系微信公众号:MakerCommunity,上海DFRobot。想起了年初被穹顶之下和柴姐姐刷屏的日子~如果说技



DIY超小空气净化器,过滤PM2.5

本篇文章来源于“DFRobot创客社区”,作者为: Eric & Ash,转载请联系微信公众号:MakerCommunity,上海DFRobot。

想起了年初被穹顶之下和柴姐姐刷屏的日子~如果说技术拯救世界有点over,但是从创客的身份出发,总该做一些实际的事情让生活变得美好一点点,代表至少我们挣扎过。

我们知道PM2.5就存在在空气当中,环绕在我们周围,它们是一些空气动力学直径小于2.5微米的颗粒,但是肉眼却看不见它们,这是一场看不见敌人的战争。柴姐姐说只有一个办法,能把它拽在眼前,在采样膜之外,我们动手DIY了一条新路。



DIY超小空气净化器,过滤PM2.5



按照工程师Eric的版本重新做了一个简易版,虽然这个DIY作品,看着lowlow的,实际上过滤效果还是杠杠的。

对于现在市场上的空气净化器来说,已经让我挑的眼花缭乱,看起来都很高大上,但是原理上都是大同小异,有一次在某宝上看到了这么一家DIY百姓空气净化器的店铺,让我自己想动手做个简易的DIY空气净化器想法。

说干就干,一个USB小风扇,在某宝店里买了个HEPA过滤网,至于做好以后是否能达到空气净化的功能,再传感器模块来进行测试,再好不过了。

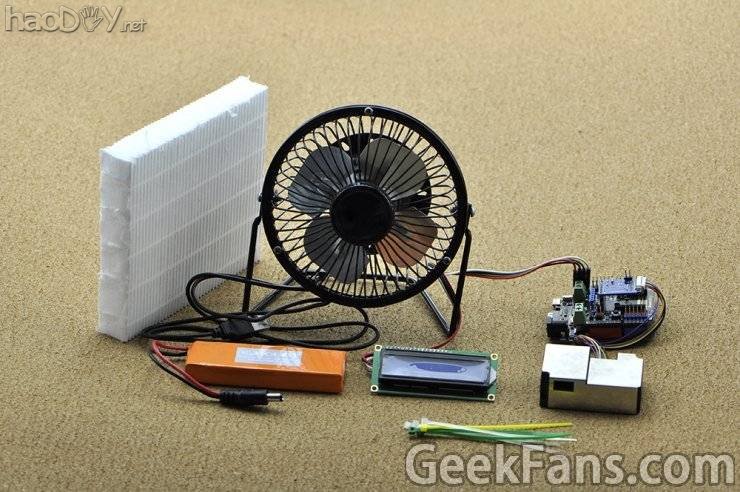

硬件材料(DFRobot商城提供):

1. USB风扇

2. 扎带若干

3. HEPA过滤网

4. WiDo WiFi物联网主控器

5. IO传感器扩展板 V7

6. USB下载线

7. 激光PM2.5转接模块

8. 激光PM2.5/10灰尘/颗粒物传感器模块

9. I2C LCD1602液晶模块

10. IIC接口模块专用连接线

DIY空气净化器的制作过程非常简单,直接上图:

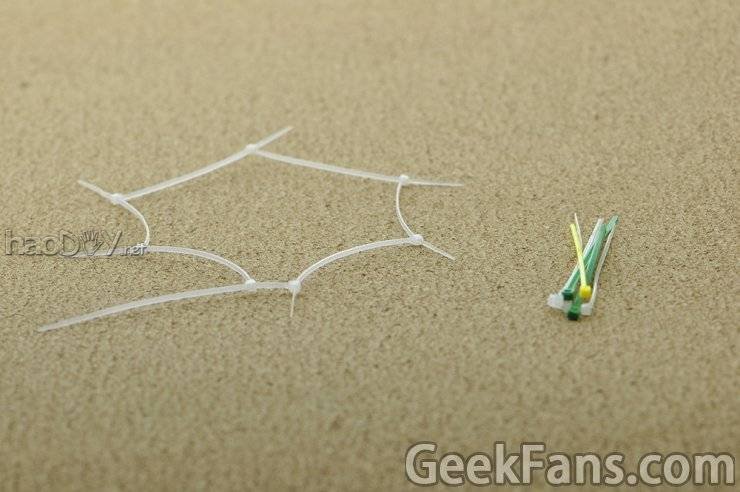

1、普通扎带若干



DIY超小空气净化器,过滤PM2.5

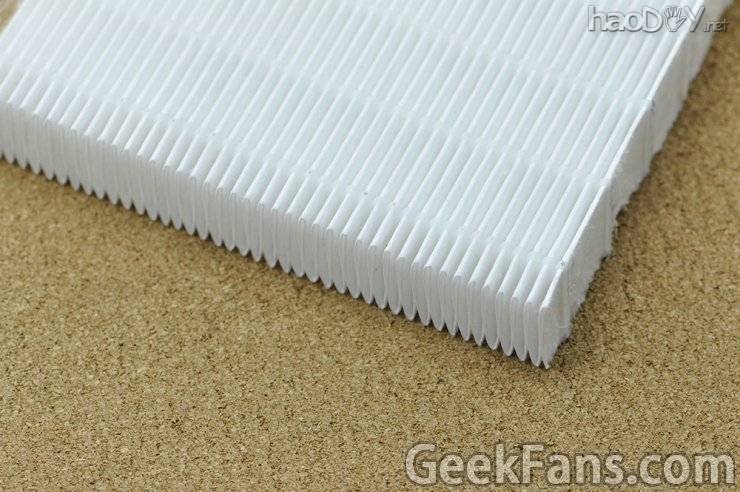

2、接下来登场的是HEPA过滤网,过滤效果相当不错。



DIY超小空气净化器,过滤PM2.5

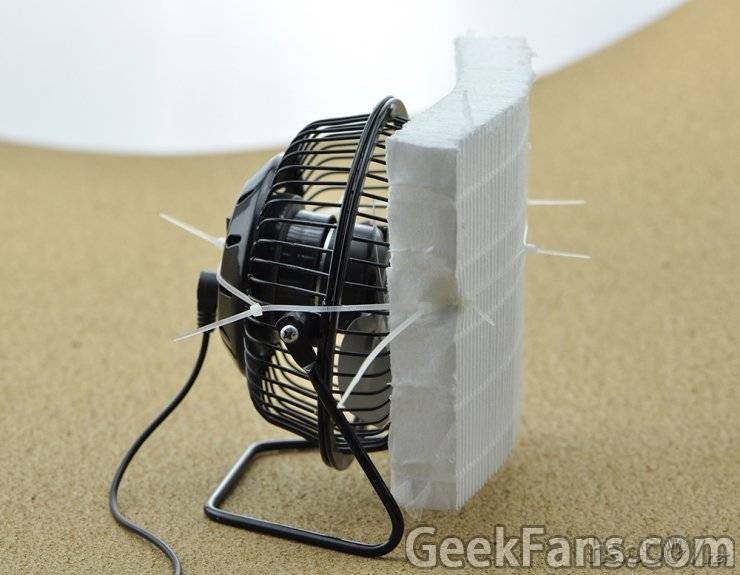

3、捆绑术



DIY超小空气净化器,过滤PM2.5



简陋的装置做完,接下来就要看我的成果如何,对于过滤效果来说是否能达到优良等级的过滤效果了。

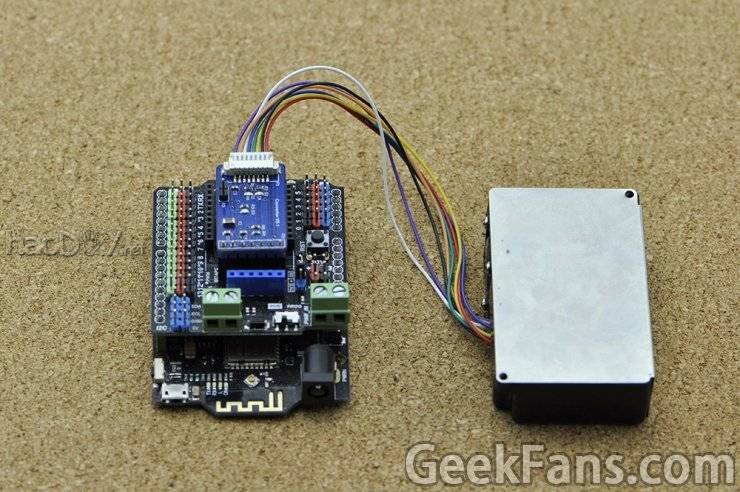

4、激光PM2.5/10灰尘/颗粒物传感器模块与激光PM2.5转接模块登场。



DIY超小空气净化器,过滤PM2.5





与以前做的PM2.5检查模块来说,这个模块的最大好处就是省去了软件计算方面的问题,直接靠串口就可读到非常准确的PM1.0/PM2.5/PM10的数据,这样一来也会对设计师来说会减轻很大的负担!

这里选择WiDo WiFi物联网主控器的主要原因是为了后期将PM2.5检查数据可以直接上传云端,实现实时可以看到当前的空气质量状态,还有一个原因是,由于激光PM2.5/10灰尘/颗粒物传感器模块通讯方式是用串口实现,而DFRobot UNO R3只有一个独立的串口,而WiDo WiFi物联网主控器有2个串口,所有我选择了WiDo WiFi物联网主控器,为了更加直观显示数据,加了一块显示屏。

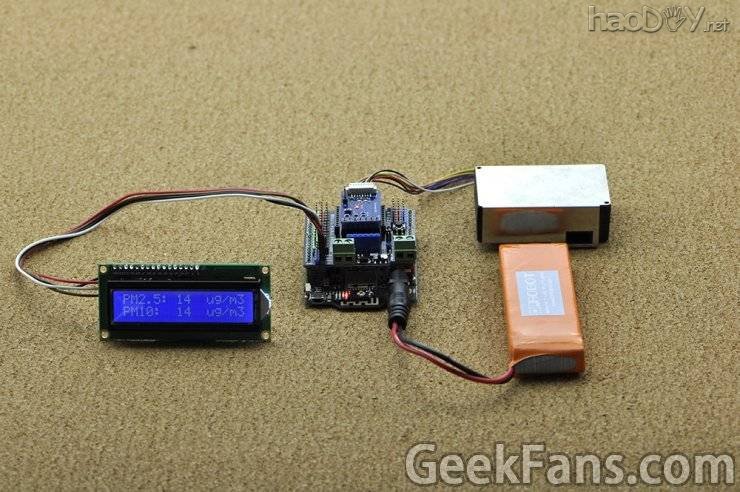

只要轻松的插上几根线就完成连接,是不是很方便呀?空气质量检查平台就这么诞生了。



DIY超小空气净化器,过滤PM2.5






5、下载代码,请点击“查看原文”查看

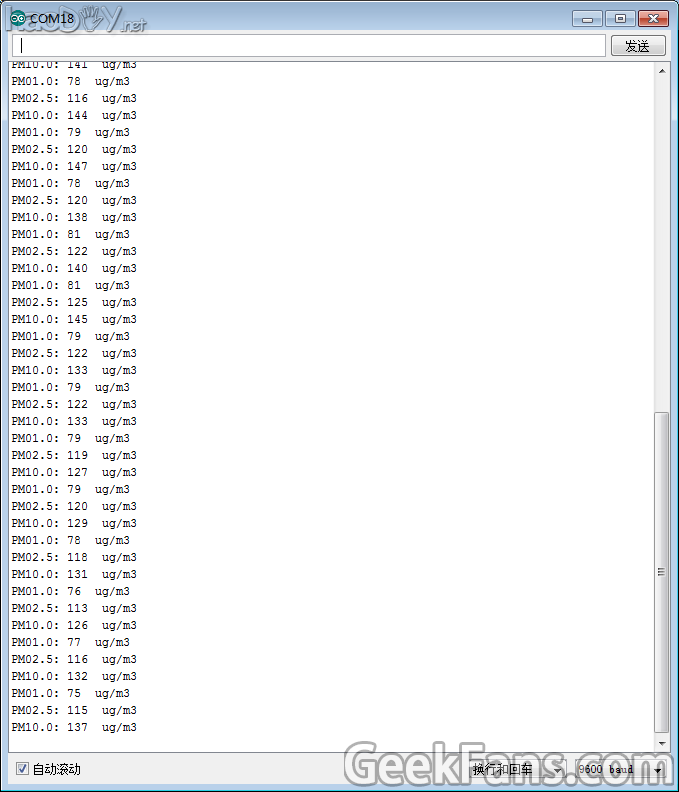

烧录到WiDo WiFi物联网主控器里后,打开串口软件,波特率设为115200,这样你就可以清晰的读出PM1.0/PM2.5/PM10.0的数据。

最近2日空气质量较好,以下采用Eric1月21日采集的数据。



DIY超小空气净化器,过滤PM2.5

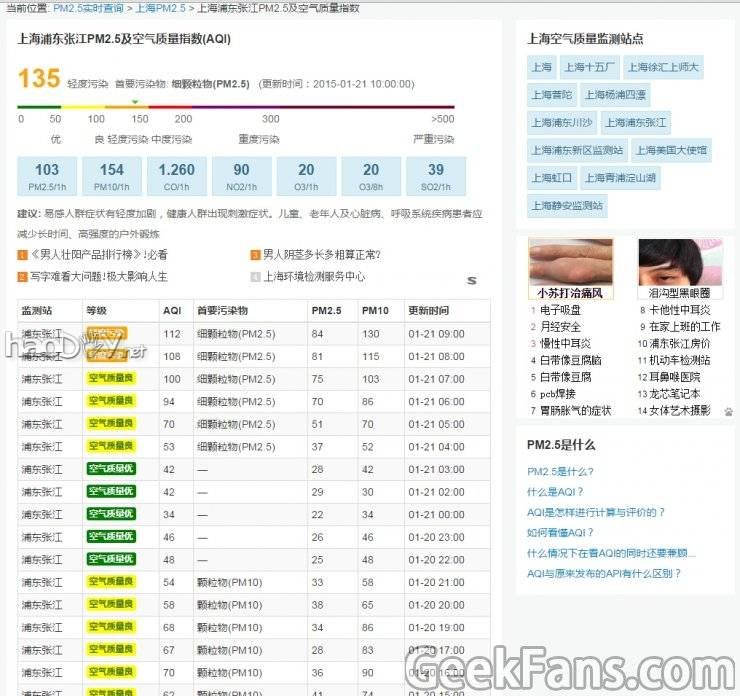

对比上海浦东张江的空气检查数据来说明情况



DIY超小空气净化器,过滤PM2.5



误差相差很小吧~说明这个模块还是很给力滴!

接下来就是见证奇迹的时刻了!

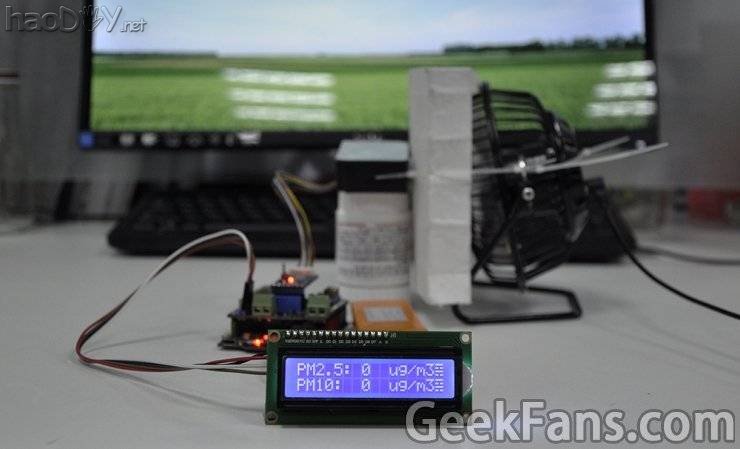

打开风扇的开关,让风扇工作起来,从出风口那里可以感觉到清新的空气,接下来把激光PM2.5/10灰尘/颗粒物传感器模块放在风扇的出风口处。



DIY超小空气净化器,过滤PM2.5



怎么样,从120多的PM2.5数据,到30多的PM2.5数据,不足2分钟时间,就可以达到优良的空气质量,总的来说,还算满意吧~大家觉得呢?

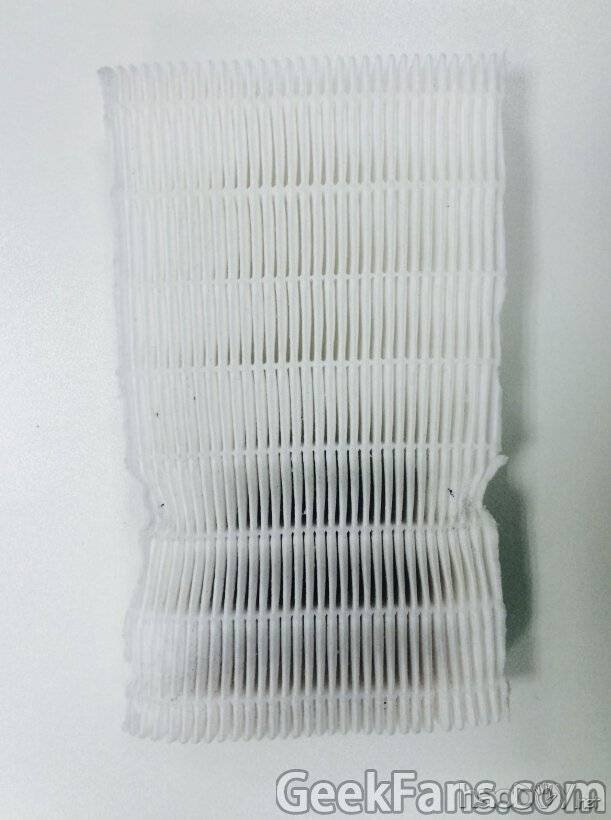

下面是一片使用了1个月的过滤网的照片,下部为固定在风扇上的部位。



DIY超小空气净化器,过滤PM2.5



细节照片:



DIY超小空气净化器,过滤PM2.5



但是!!我们发现DIY的空气净化器的净化范围很有限,基本要把出风口尽可能地靠近你的呼吸器官才能达到净化效果。而且,具体的净化效果也随风扇的选择、环境空间的大小、距风口距离等许多影响因素的变化,有很大差异,详细的测试报告还有待进一步的完善。

最后呼吁一下,穹顶之下我们也许能做的不多,但是吸烟真的有害健康,有图有真相:

办公环境:



DIY超小空气净化器,过滤PM2.5

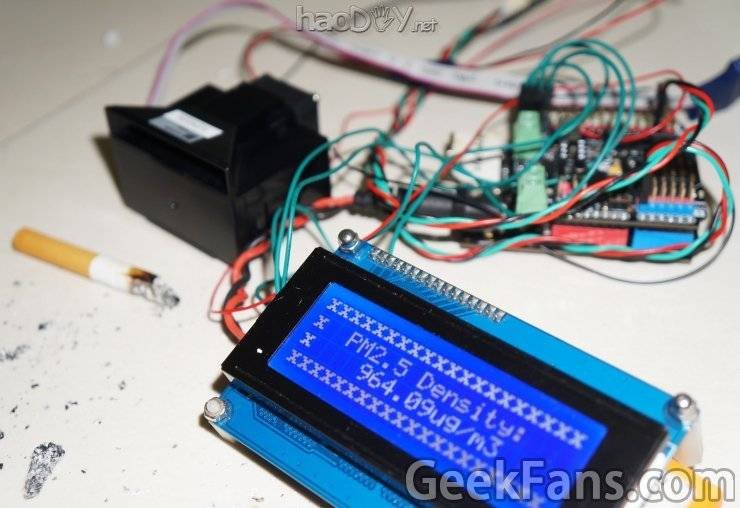

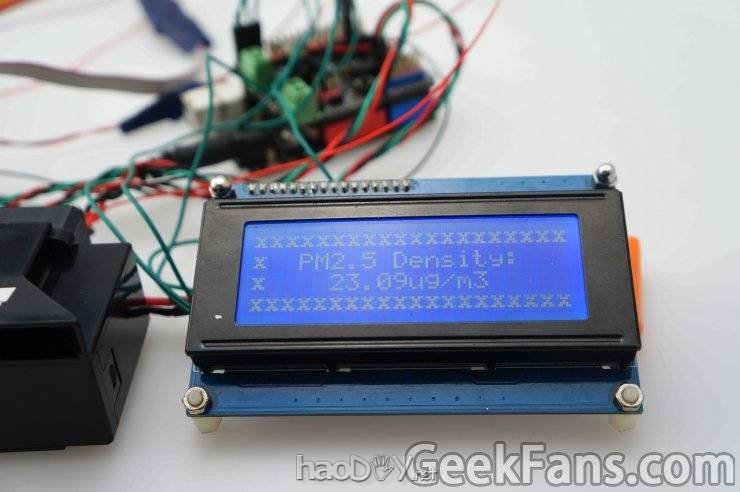

再上一些实际吸烟室里检查到的时时数据:



DIY超小空气净化器,过滤PM2.5

DIY超小空气净化器,过滤PM2.5


DIY超小空气净化器,过滤PM2.5
