从零打造12通道遥控金属挖机（4.18完更）(2)

时间:2017-05-16 20:51来源:数码之家 作者:admin 点击: 次
按键测试视频： 底盘测试（前进、后退、拐弯、原地转圈）不知道咋搞的，视频倒的，建议下载后调整再看s:9] 补一张电机正反转接线示意图，此挖掘机上的电机都是这么接的。 第四章 旋转平台 旋转平台测试视频 测试后

从零打造12通道遥控金属挖机（4.18完更）

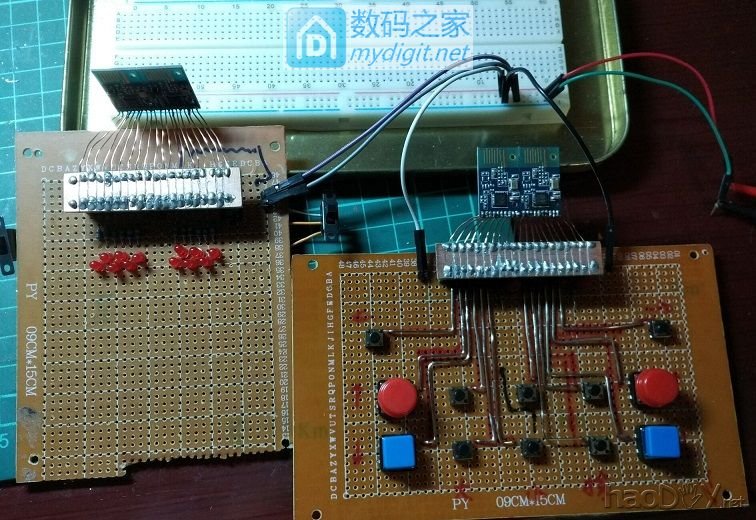

按键测试视频：






底盘测试（前进、后退、拐弯、原地转圈）不知道咋搞的，视频倒的，建议下载后调整再看s:9]







补一张电机正反转接线示意图，此挖掘机上的电机都是这么接的。
从零打造12通道遥控金属挖机（4.18完更）

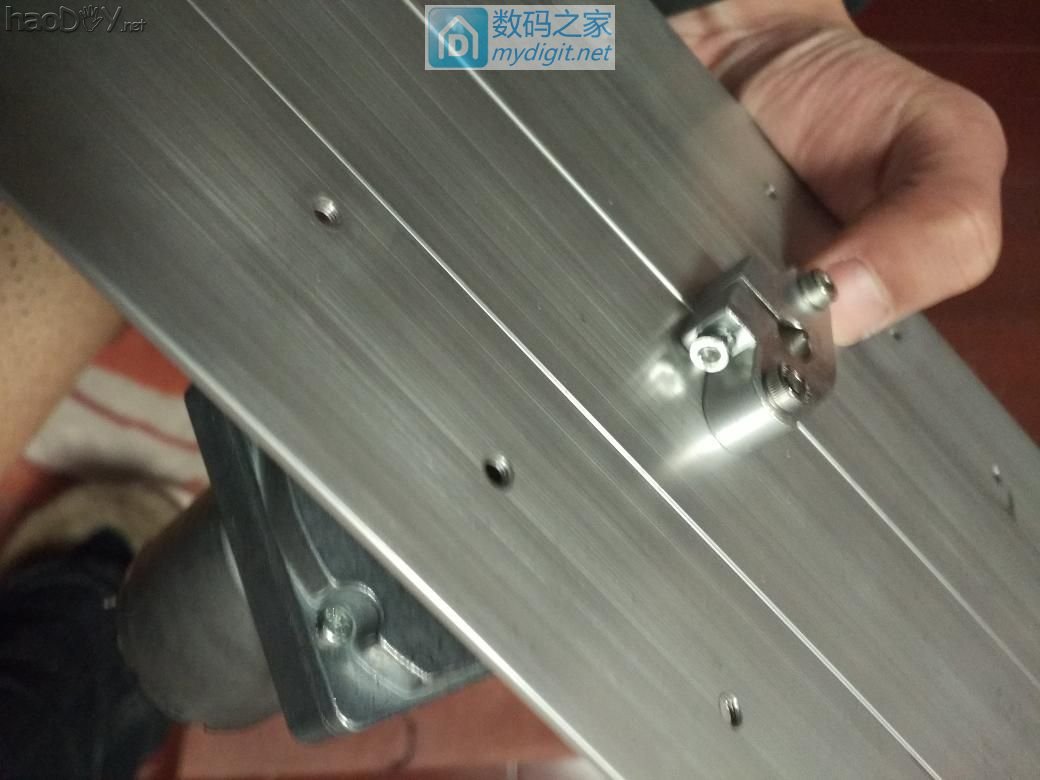

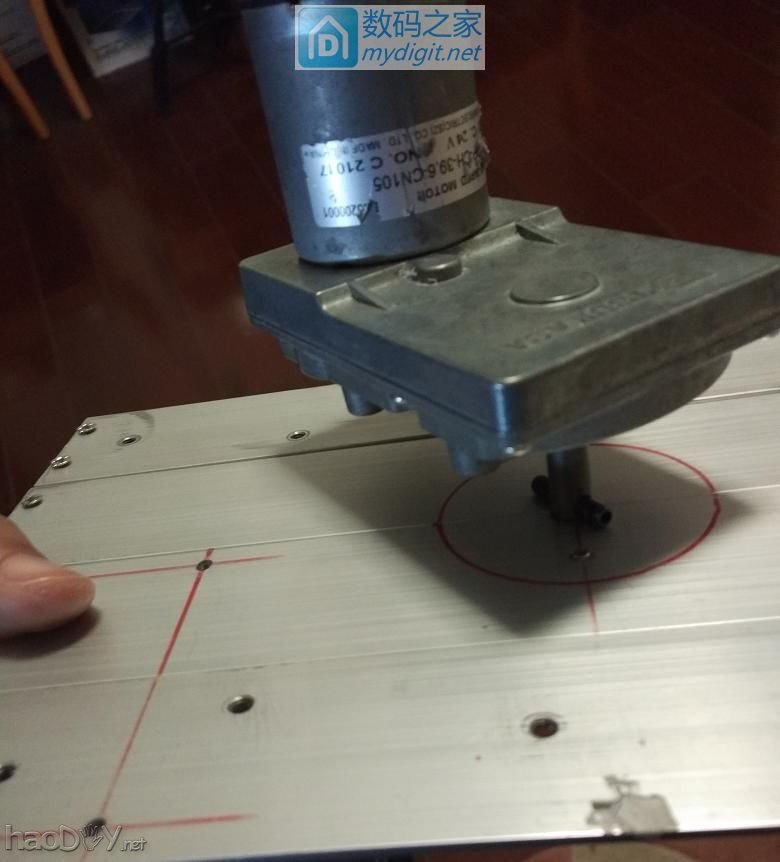

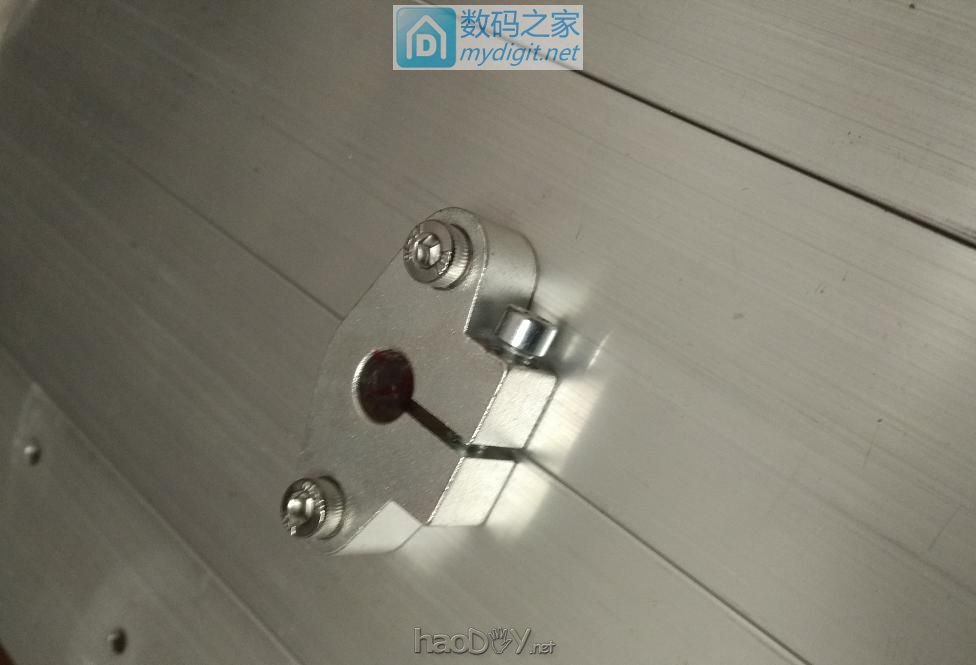

第四章 旋转平台
从零打造12通道遥控金属挖机（4.18完更）
从零打造12通道遥控金属挖机（4.18完更）
从零打造12通道遥控金属挖机（4.18完更）
从零打造12通道遥控金属挖机（4.18完更）


旋转平台测试视频

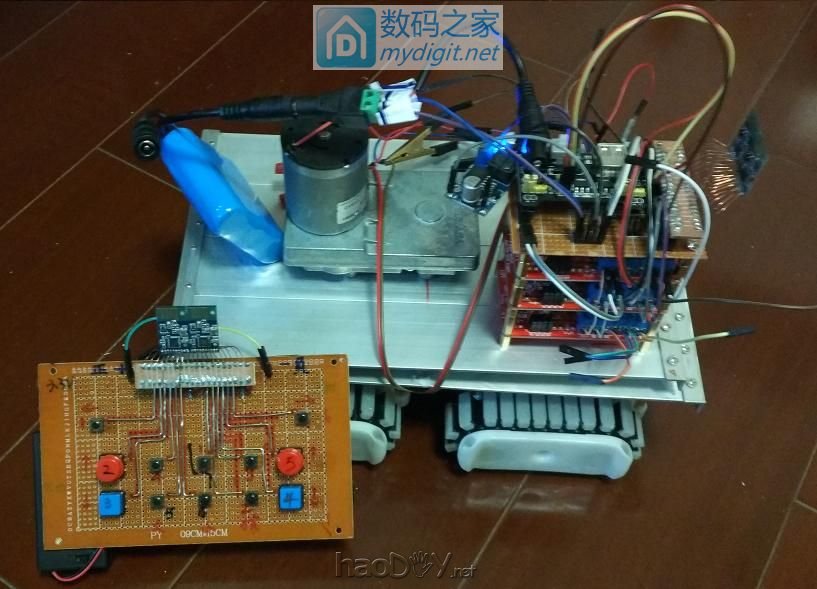

测试后发现12V时旋转过快，且停止有延迟，故而准备加一个调速器，找来找去手头没有现成的，后来就用一个降压模块代替了，不过建议这里用调速模块会比较好一点。下面是装好后整体测试的视频，还差挖掘臂就完工了，这两天在抓紧制作，不过马上清明节放假了，可能要停工几天了。另外旋转平台和底盘的电路连接准备改造成电刷的，这样就可以任意角度旋转了~



从1月9号开始准备，到4月18号结束，前前后后花了三个多月，断断续续的，终于完工了。

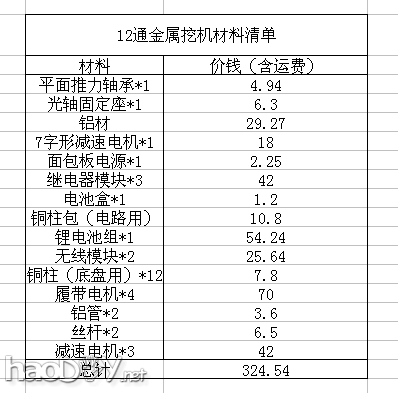

粗略的列了一下清单，325块，比起某宝的挖机是贵了不少，不过我也从中学了不少东西，
获得了不少乐趣，这是金钱所买不到的。下面附上清单，以供参考~
从零打造12通道遥控金属挖机（4.18完更）
