炫彩靓丽的手棒,可单可组合

时间:2017-05-11 21:10来源:网络整理 作者:haodiy 点击:
给大家介绍一款使用触摸开关与RGB灯带制作炫彩手棒单体与组合体。技术要领:Sketchup设计制作手棒的机械结构件;使用Overlord Pro 3D打印机打印结构件,并正确安

给大家介绍一款使用触摸开关与RGB灯带制作炫彩手棒单体与组合体。

技术要领:Sketchup设计制作手棒的机械结构件;使用Overlord Pro 3D打印机打印结构件,并正确安装;创意的使用传感器实现灯带的开关。

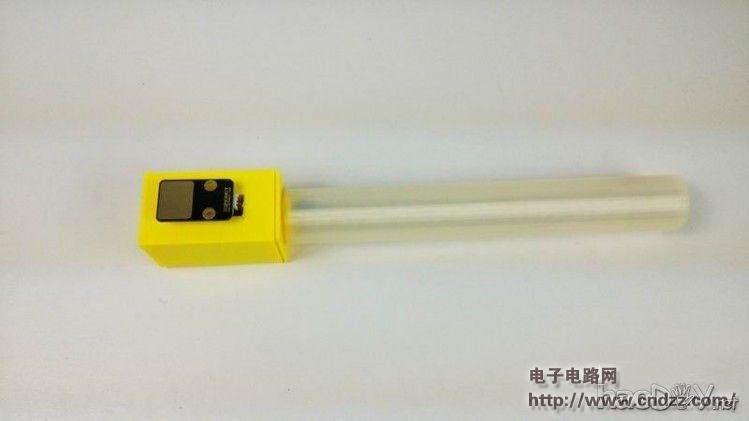

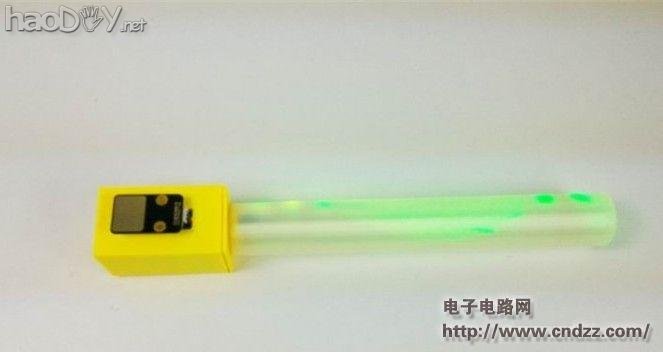

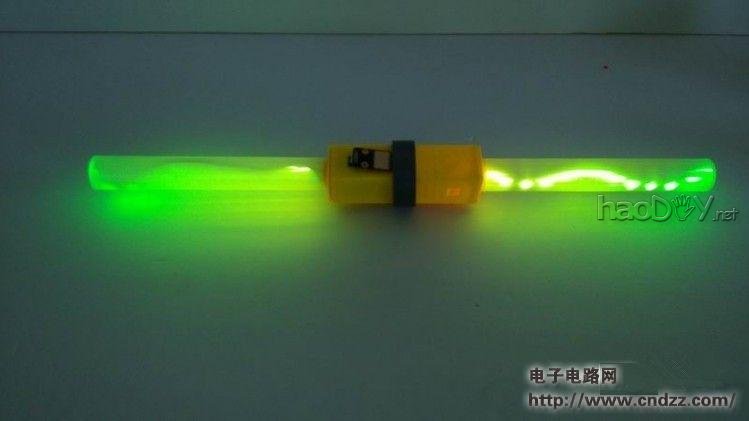

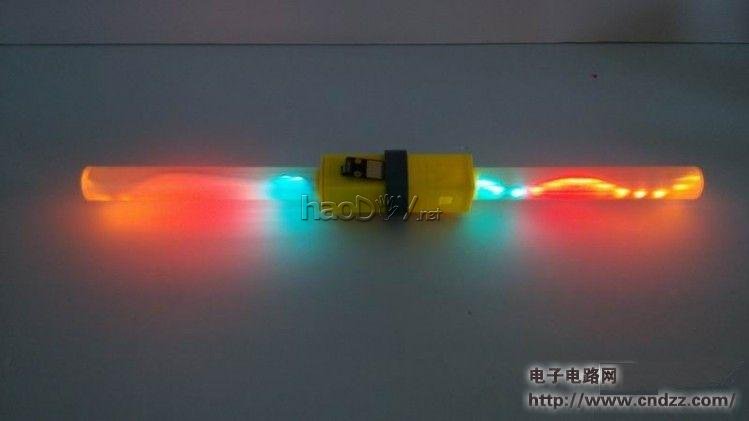

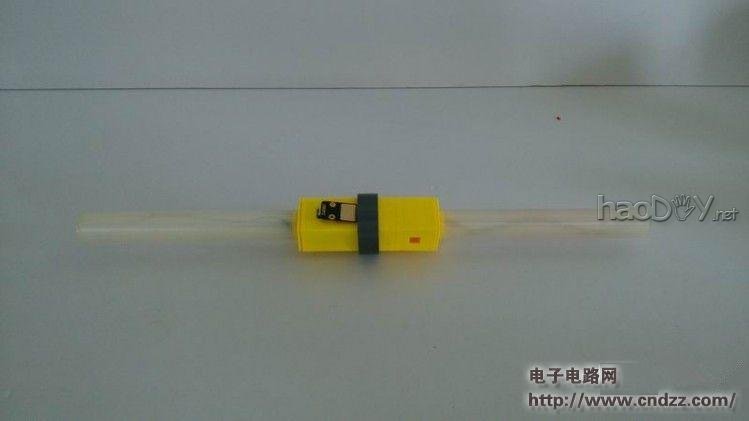

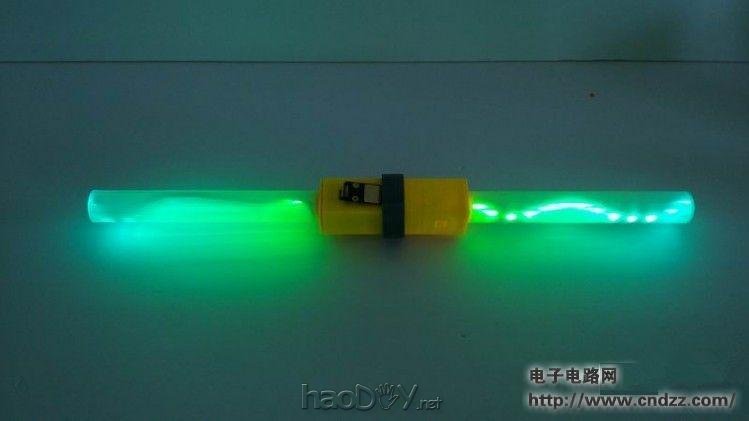

作品展示:



炫彩靓丽的手棒,可单可组合






炫彩靓丽的手棒,可单可组合






炫彩靓丽的手棒,可单可组合





炫彩靓丽的手棒,可单可组合



工具器材:

    工具:Overlordpro 3D打印机、 焊笔、焊丝、锉刀

    材料:PLA(透明、黄、灰)、3.7V锂电池、杜邦线若干、触摸延迟开关、 beetlebeetle 拓展板、RGBLED灯带。

结构建模:

    本作品的结构模型共有以下几部分构成:灯罩、手柄、盖板、连接件。

灯罩部分:

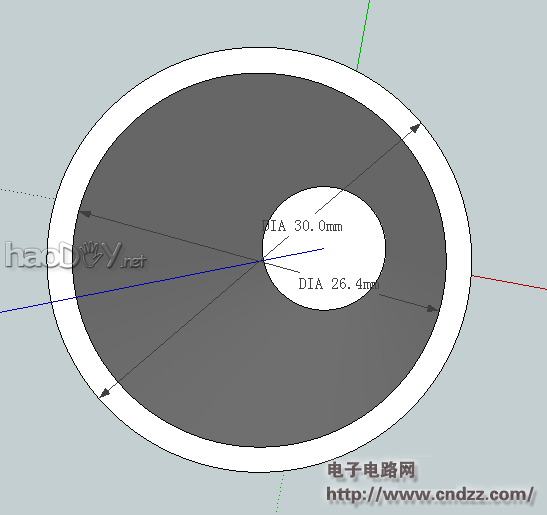

    本部分模型绘制制作一个壁厚为1.8mm,高度为200mm的圆柱外壳。具体建模过程不再详细叙述。



炫彩靓丽的手棒,可单可组合




模型结构



炫彩靓丽的手棒,可单可组合

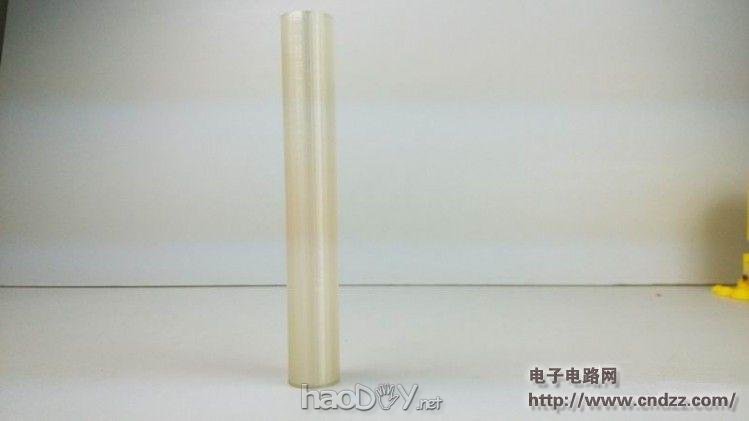

打印实物

手柄部分:

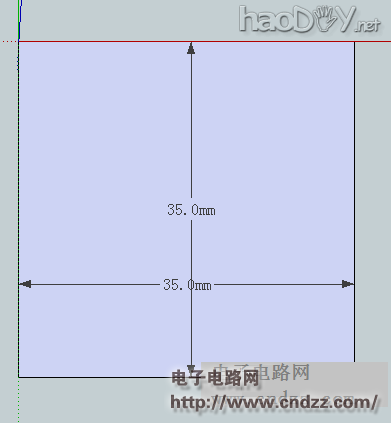

1.       打开SKETCHUP,点击“镜头”——“标准视图”——“顶部”,使用矩形工具绘制长度为35mm的正方形。



炫彩靓丽的手棒,可单可组合

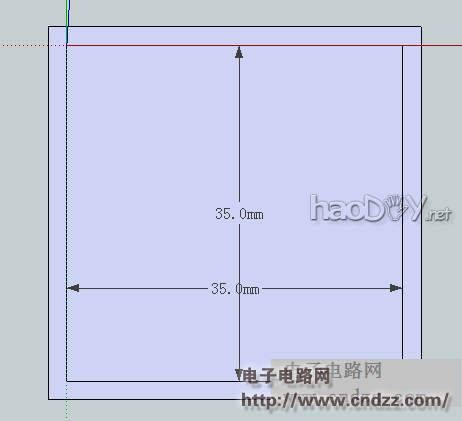

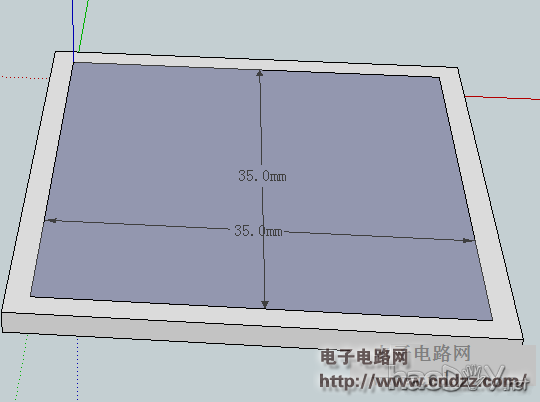

2.       使用“偏移”工具向内偏移2mm



炫彩靓丽的手棒,可单可组合




3.使用拉伸工具对内外部分分别进行拉伸2MM



炫彩靓丽的手棒,可单可组合

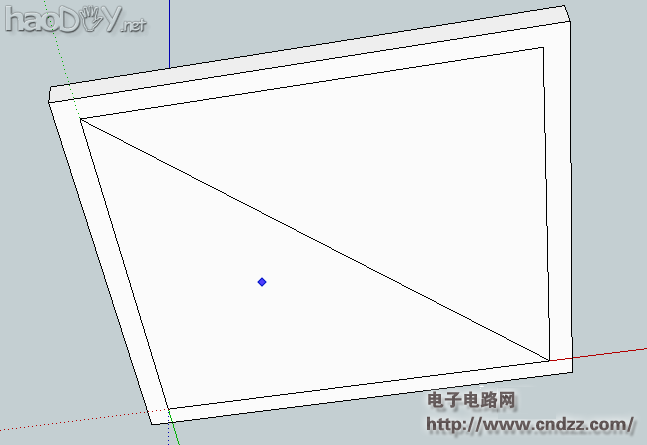

4.翻转到底部,使用直线工具对其进行封闭,并删除多余的辅助线。



炫彩靓丽的手棒,可单可组合

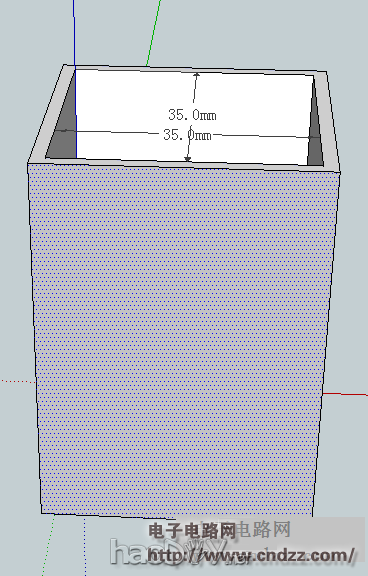

5.使用拉伸工具对外壳进行拉伸60MM



炫彩靓丽的手棒,可单可组合

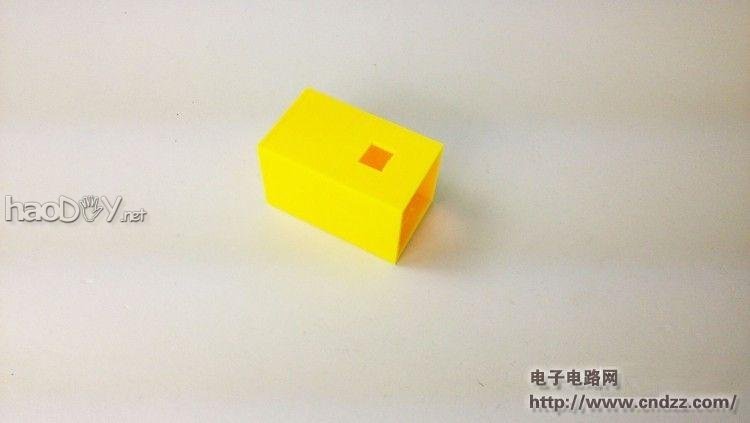

6.使用卷尺工具在上步中外壳表面定位平面上一个12*11MM的矩形。并使用推拉工具打出孔位。



炫彩靓丽的手棒,可单可组合




盖板部分:

    此部分建模内容略



炫彩靓丽的手棒,可单可组合

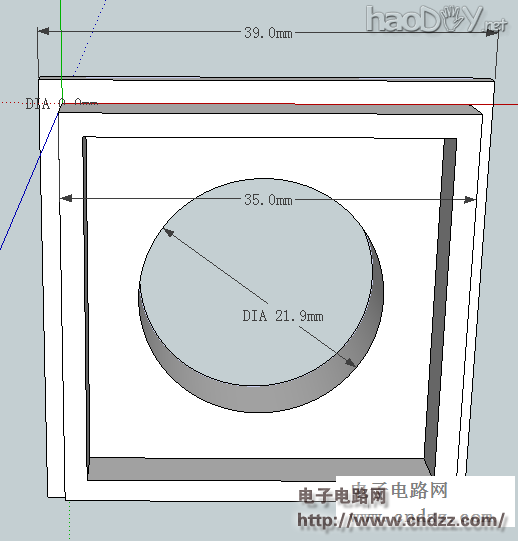

盖板模型图



炫彩靓丽的手棒,可单可组合

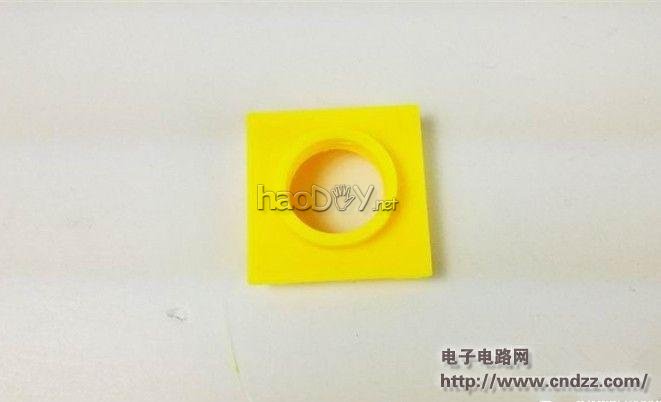

盖板打印图

连接件:



炫彩靓丽的手棒,可单可组合

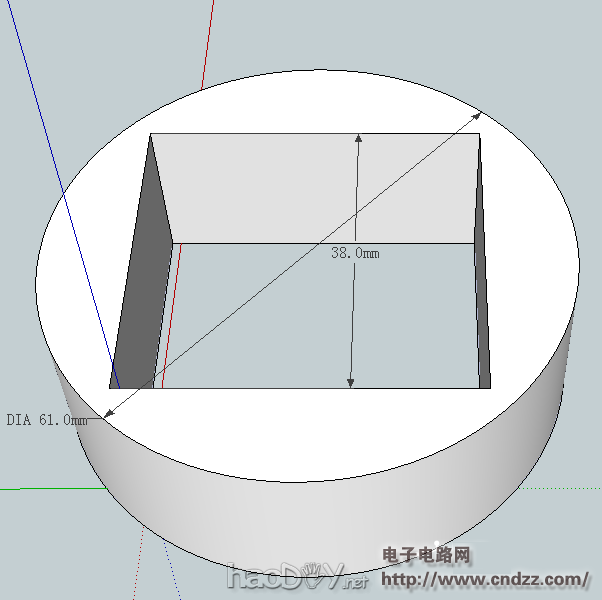

连接件模型图



炫彩靓丽的手棒,可单可组合

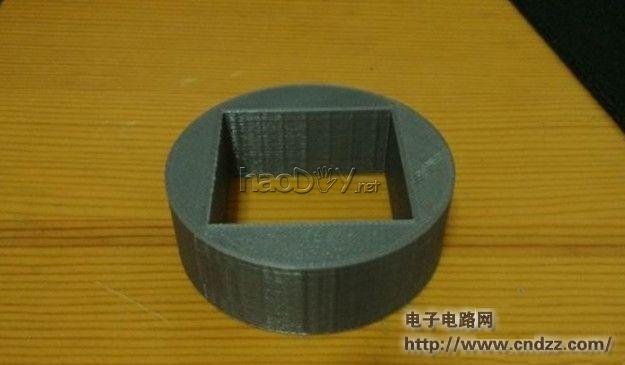

打印实物图

程序原理:

    触摸按钮被触摸后,LED灯带亮起。

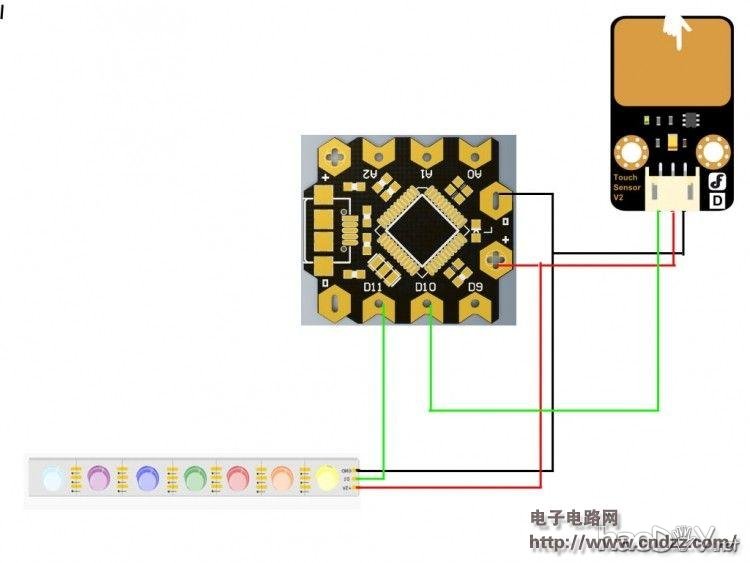

电路图:



炫彩靓丽的手棒,可单可组合

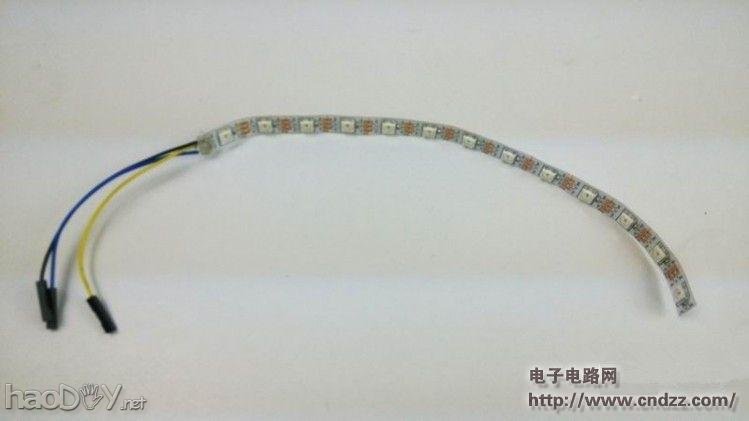

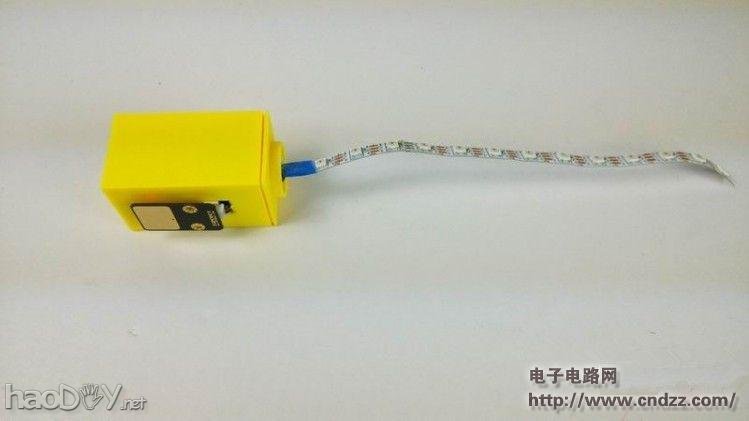

组装



炫彩靓丽的手棒,可单可组合






炫彩靓丽的手棒,可单可组合






炫彩靓丽的手棒,可单可组合





炫彩靓丽的手棒,可单可组合



拓展:

    1.我这里的设计偷了个懒,对于单体只用了个触摸开关,大家完全可以使用别的传感器来进行,例如振动……。

    2.合体部分,我这里使用了还是一块主控,如果真正想做成两个独立部分的话可以这样玩。设计如下

假设分为AB两部分,其中A部分可以沿用上述设计,B部分在A 部分基础上将触摸开关改为霍尔传感器,在A部分底部放置强磁铁,当两部分合体后,B 亮起。



炫彩靓丽的手棒,可单可组合

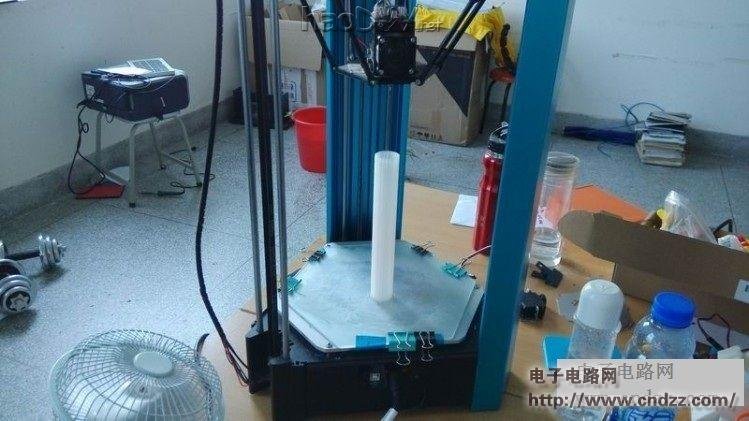

最后一张图灯罩打印完成
