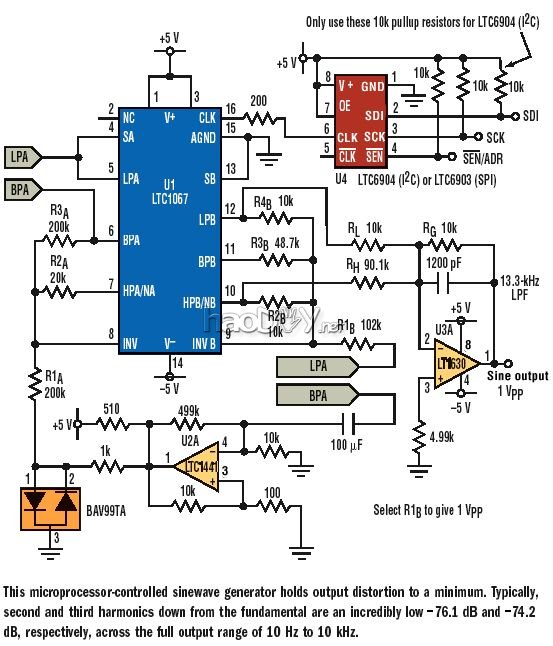

函数产生器常常在计划、测试以及行使编码器、调制器、解调器和丈量仪器的进程中起到至关重要的浸染。本文先容怎样用一种低本钱的要领，来结构一个失真很少、由总线节制的正弦波振荡器。 该电路发生一个正弦输出，其典范的二次和三次谐波在10Hz到10kHz的全输出范畴内，别离比基频信号低-76.1dB和-74.2 dB。这个正弦波振荡器的机能比操作二极管整形技能将方波转换为正弦波的平凡二极管整形正弦产生器的机能高40dB。凡是环境下，二极管整形正弦产生器的二次或三次谐波别离比基频低-35dB和-25.5dB。 这个电路由四部门构成(如图所示)。计划的焦点，也即第一部门是振荡器，包罗双重滤波构建块IC(U1)、二阶时钟滤波器(其带通滤波器部门配置振荡器的频率)以及较量器(U2A)。带通滤波器通过仅应承振荡器中心频率四面的信号通过，来抉择振荡器的频率。式1给出了振荡器的频率，式2暗示滤波器的Q值。
第二个电路部门是跟踪陷波滤波器(tracking notch filter)，其被配置并跟踪振荡器的三次谐波，该谐波是较高幅度的谐波。该跟踪滤波器与振荡器的频率配置滤波器同步时钟，从而提供锁步振荡器跟踪，滤波器相应特征。
公式3给出了跟踪滤波器-3dB截至点，而且公式4暗示陷波滤波器频率。 第三部门具有一个-1增益的缓冲放大器(U3A)。该部门包罗一个13.3kHz的低通滤波器，该滤波器用于镌汰由输出波形中的时钟步长发生的高频因素。 第四部门是一个总线节制时钟产生器，其首要包罗一个IC串行端口可编程振荡器(U4)，该振荡器可所以用于串行外设接口(SPI)的LTC6903，也可所以用于内部IC(I2C)接口的LTC6904。一些上拉电阻，去耦电容，以及串联在输出的一个电阻是仅要求的几个外部器件。 另外，该电路可以或许被很轻易的调解来发生一个积分，正弦/余弦波形输出。仅仅增进一个第二输出运算放大器，而且接管它的输入，该输入来自U1(BPB在11脚)的带通输出。 (责任编辑：admin) |
