既然是创意DIY，当然是要讲求创意啦！其它仿制和改造的东东我都不想拿出来了，呵呵~~~ 自从一年多前用废旧硬盘做了棉花糖机后(点击可以回顾) ，在坛子里除了电磨，还是没有看到有其它更新鲜的，今天我只有借参赛之机再次玩玩新意思，希望“抛砖引玉”~~~ -----到底DIY的是什么东西? ~~先猜猜~~ ~~没到最后，估计能猜出的人不多~~哈哈哈~~~ ~~答案在最后会昭然若揭的~~~ 创意不断，49楼开始，又有新的答案，请留意哦！！ ~点击直接进入第四页49楼的新玩意~ --------------------------- 老款的硬盘有自动停转功能，所以原本想找一个更老款的废硬盘，但是见希捷U6这款的盘体浑圆，没有什么棱角，所以就选它啦~~

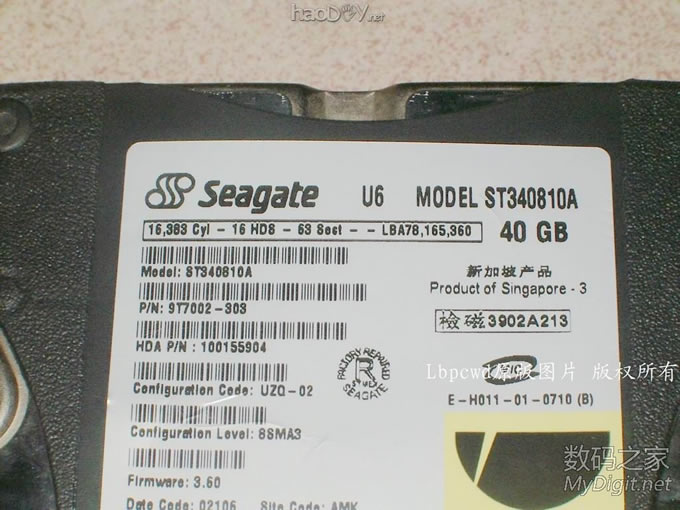

很多年前的一个希捷U6-40G废硬盘，磁头早已完全损坏，已经没有维修的可能了

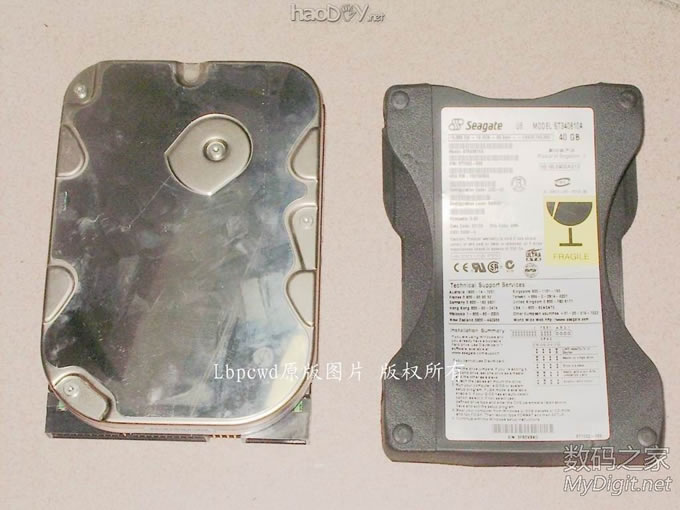

还是带套的，呵呵~~ 剥开包皮，哦，应该说皮套好点，呵呵~~

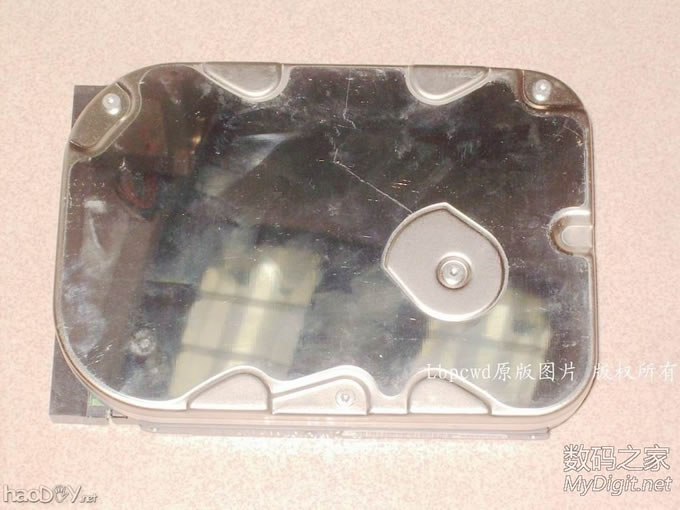

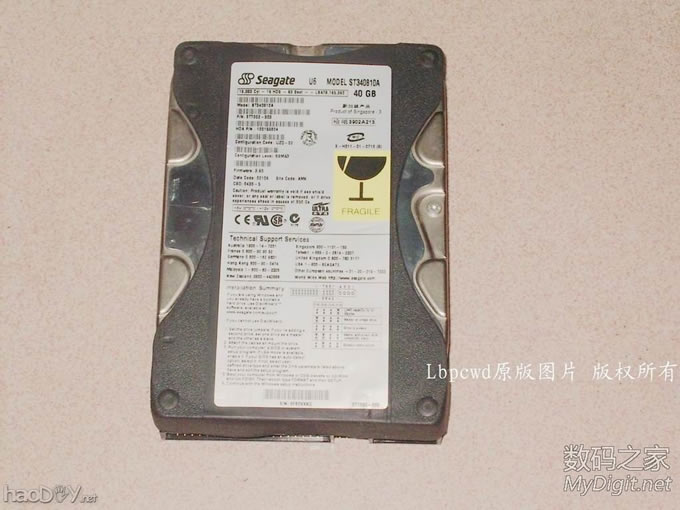

外观很漂亮，边角都是圆的，用来DIY这个正合适呀~~

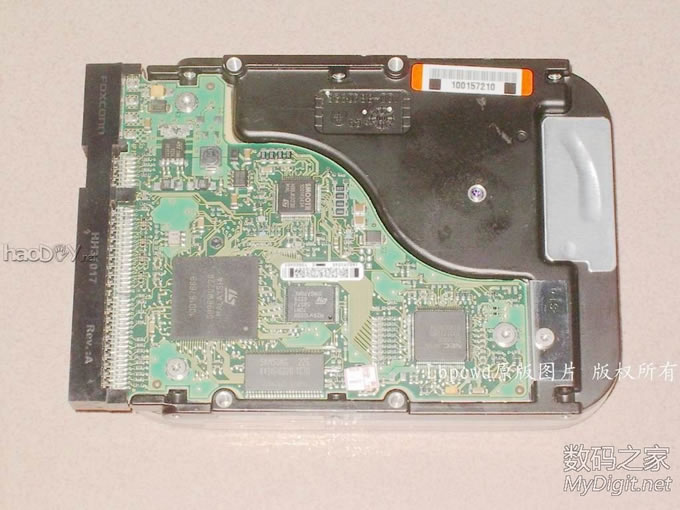

背面

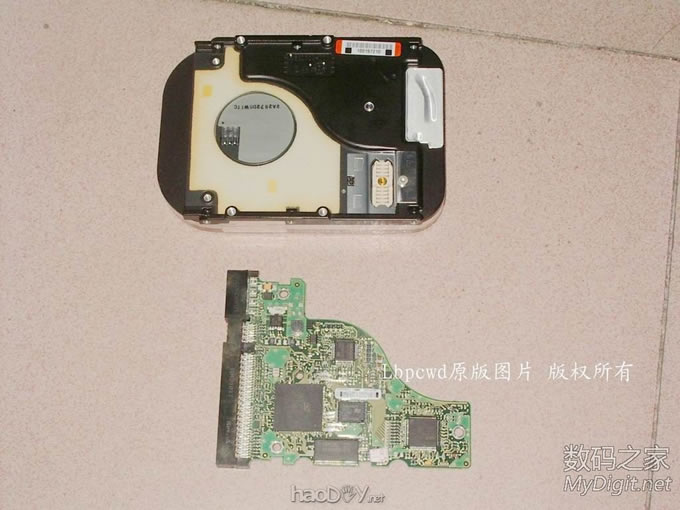

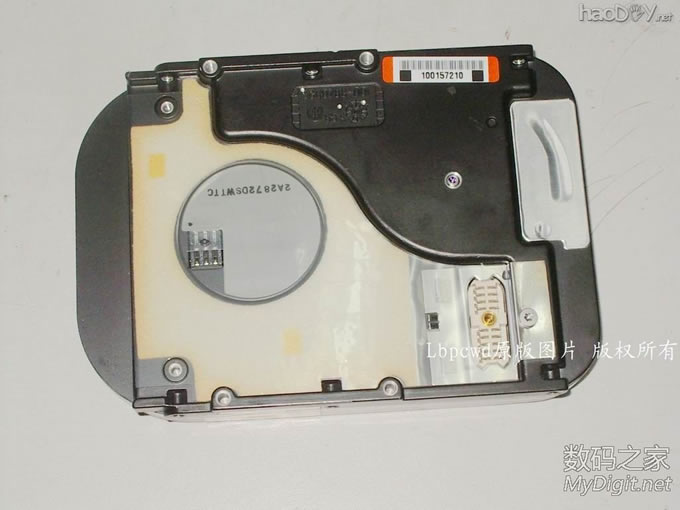

先从电路板开始吧，把电路板卸下

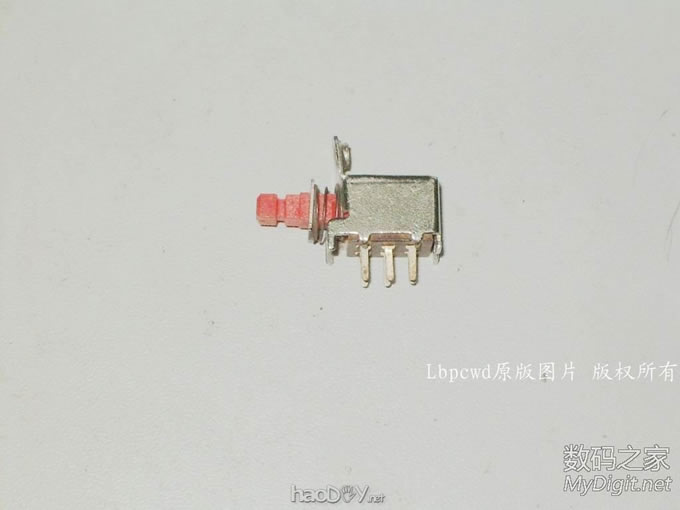

找来一个小自锁开关

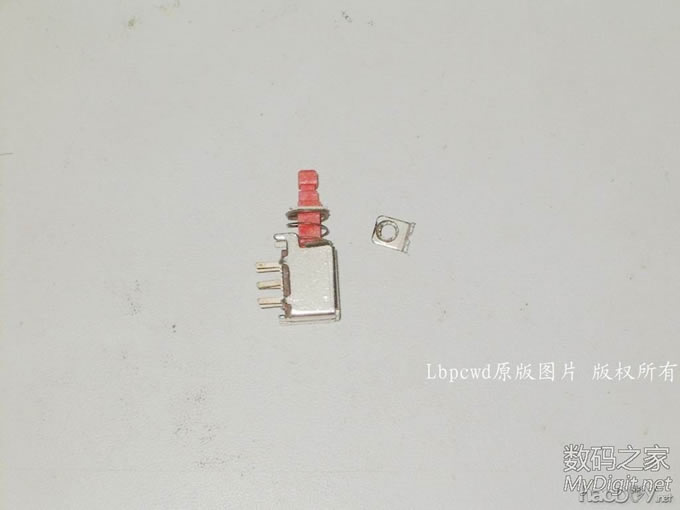

固定螺丝孔在这没用，还妨碍了安装，把它做掉了

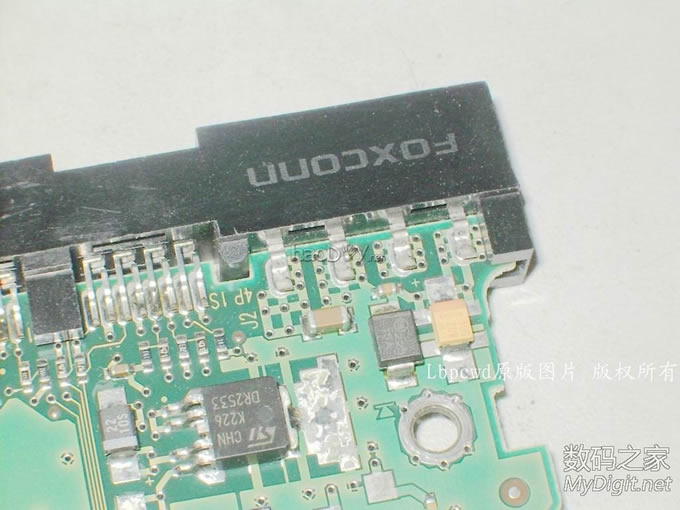

要修改的是在这里

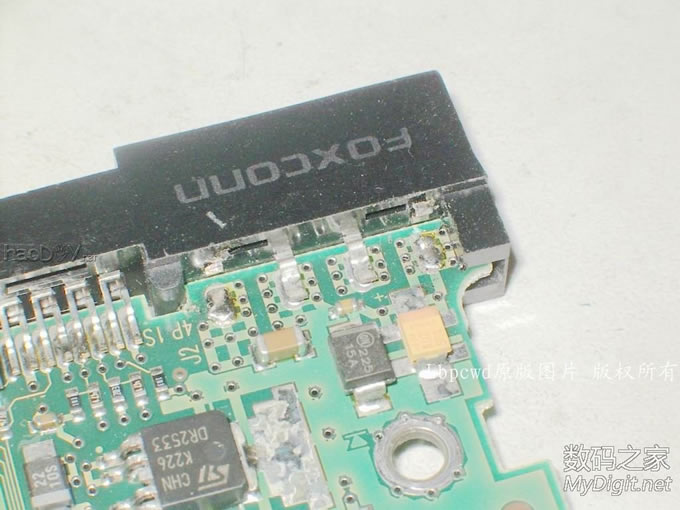

把+12V和+5V电源脚从板上断开
接上导线

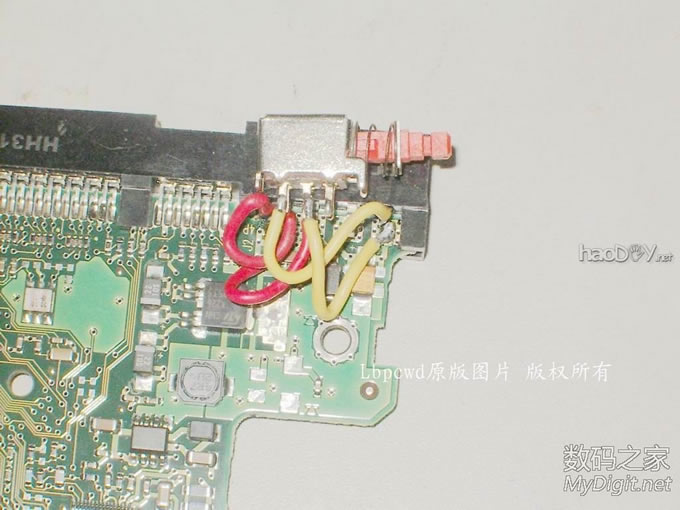

通过导线连接焊好小自锁开关

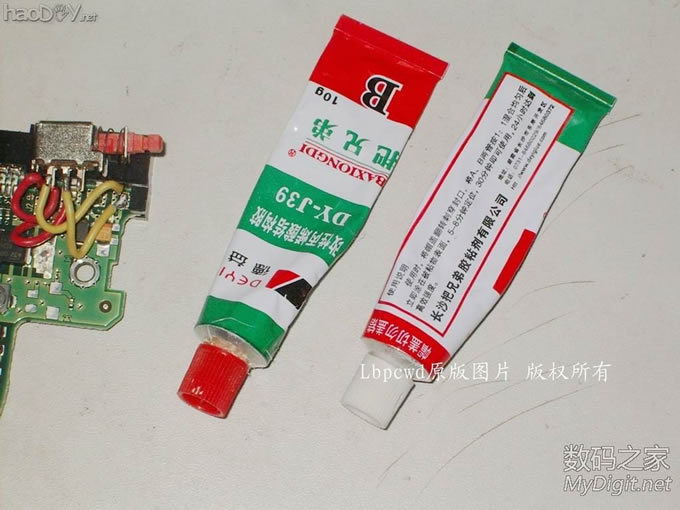

用胶把开关固定好

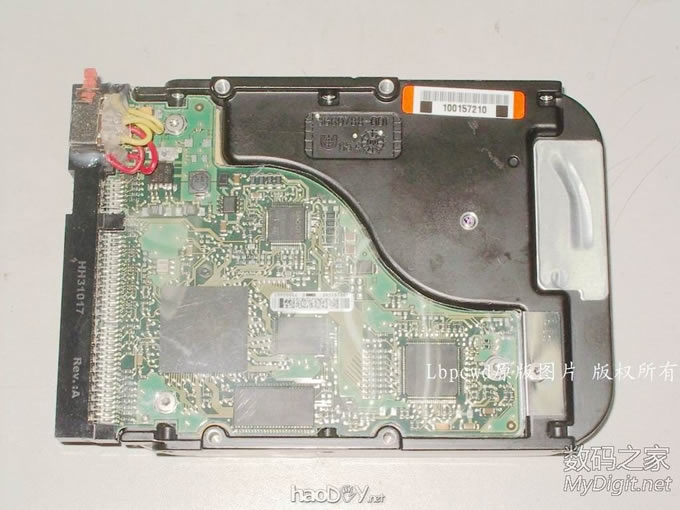

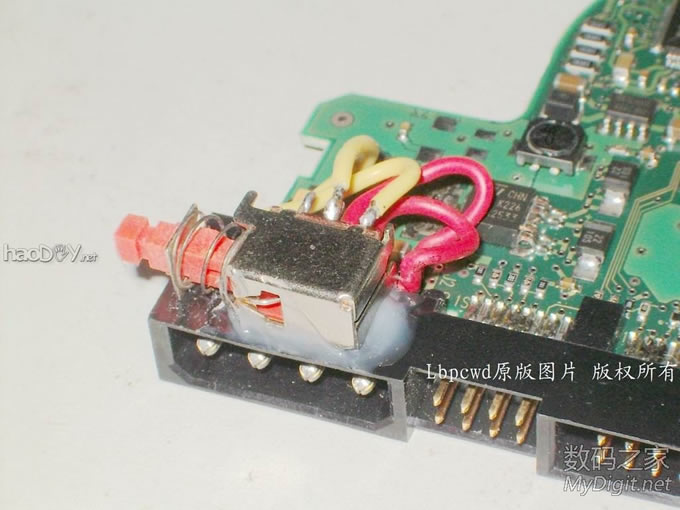

固定好的自锁开关。 之所以在这里安装开关，一来是为了方便使用，二来是U6这款硬盘已经有了停转保护的新功能，检测到硬盘磁头信号不正常或者不能就绪的话，几分钟后就会停止转动保护加了开关，可以在停转之后，通断一下就可以方便地使硬盘重新转动起来

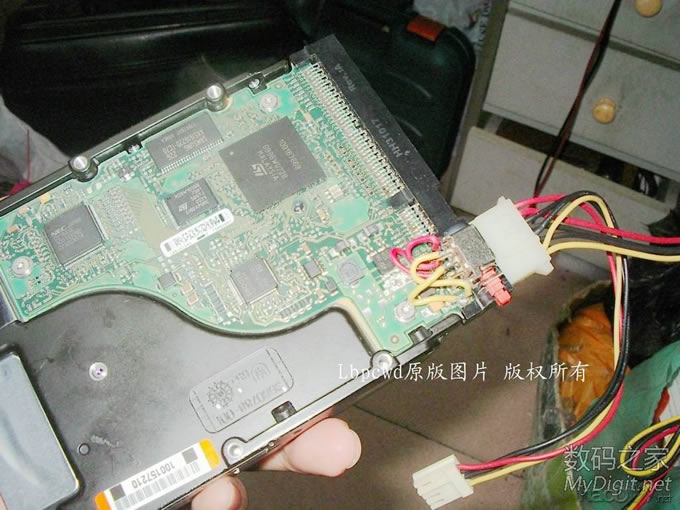

通电测试一下，OK，没问题~~

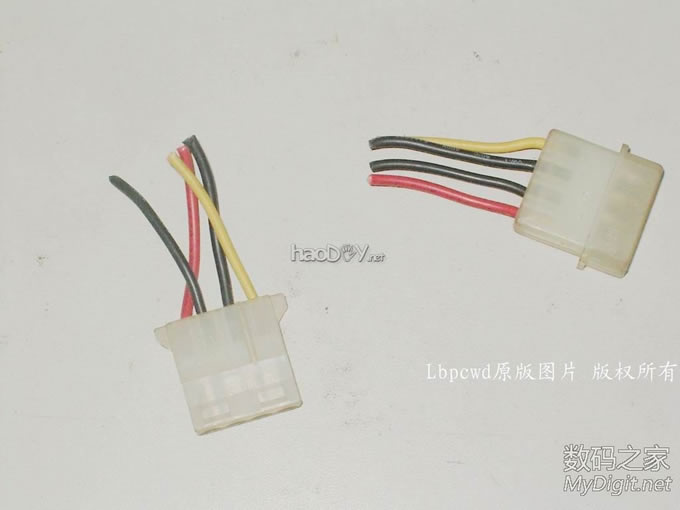

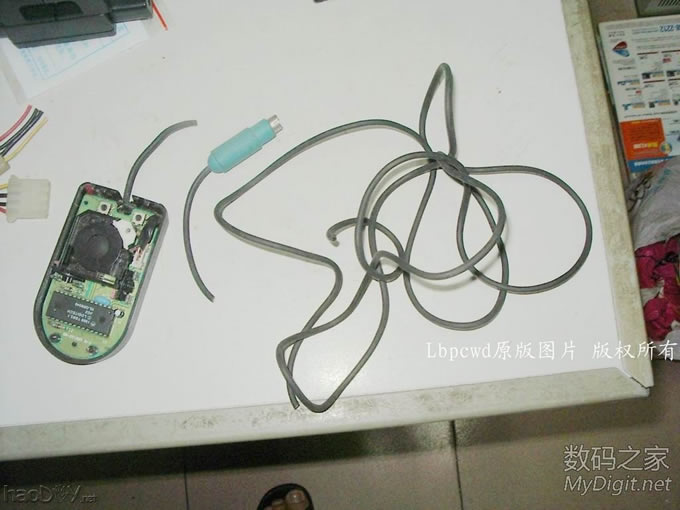

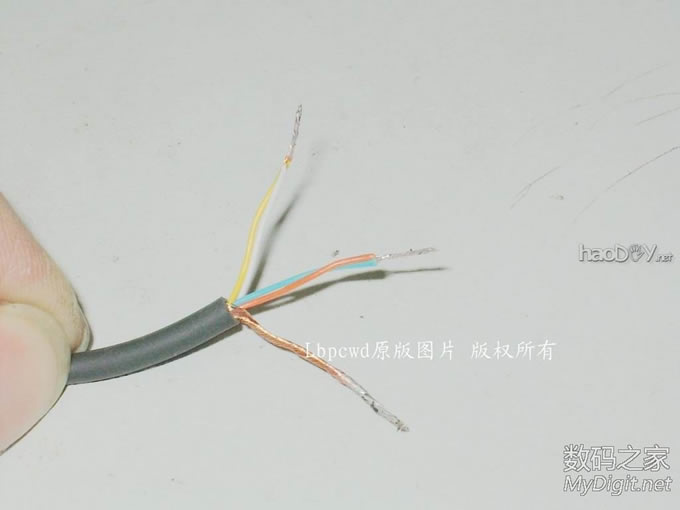

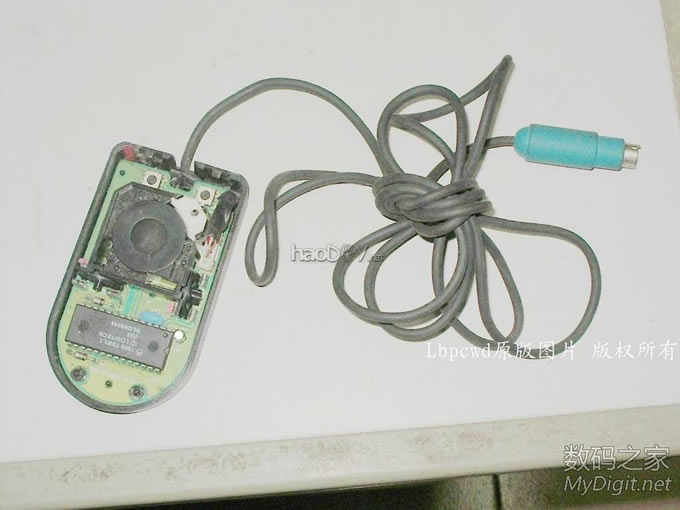

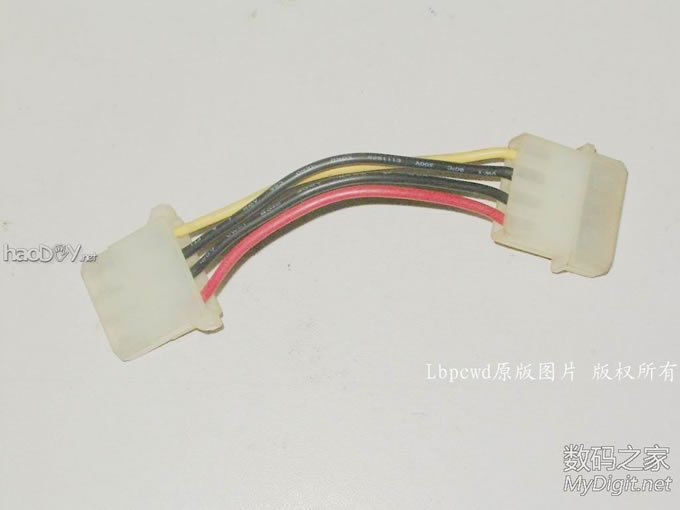

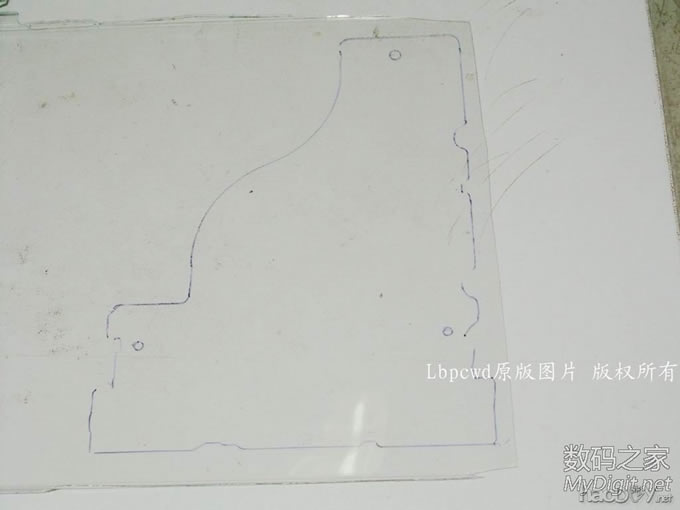

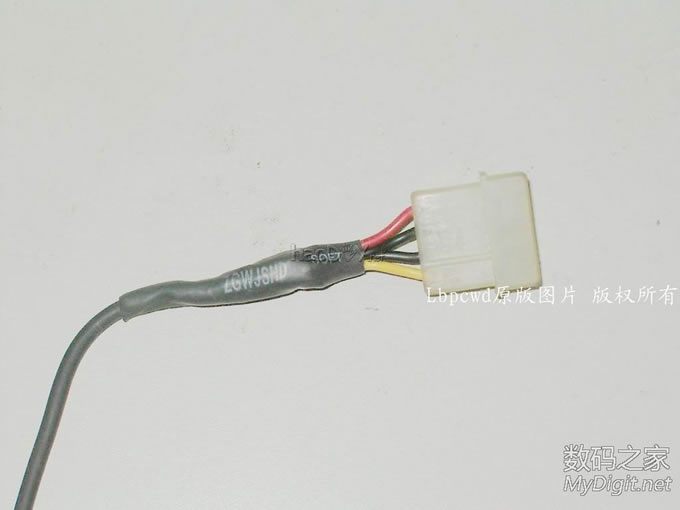

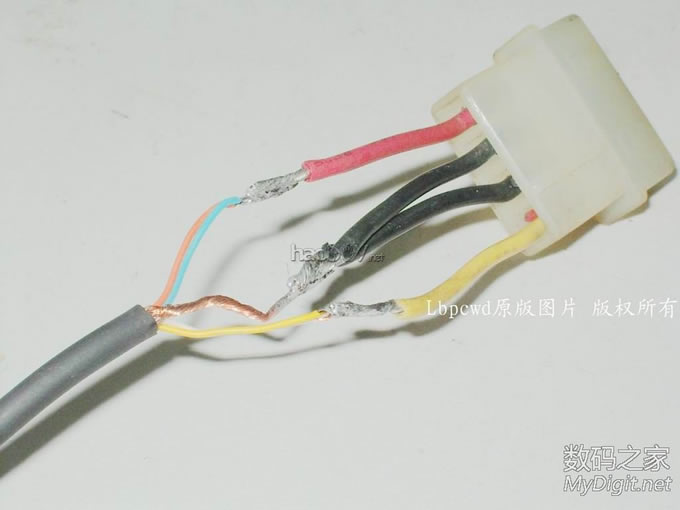

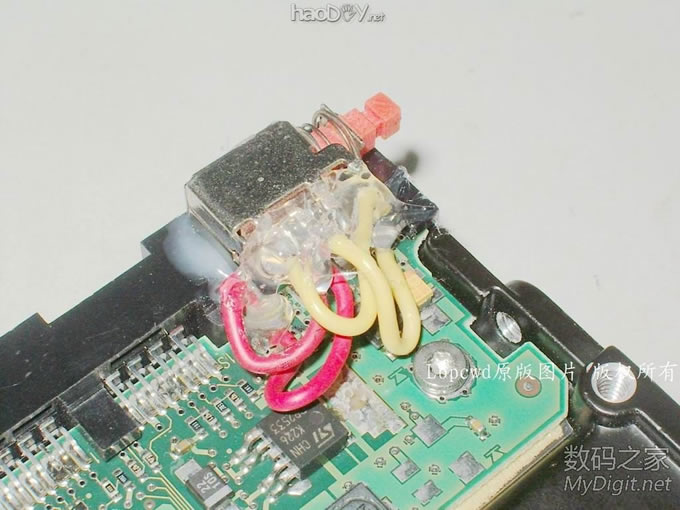

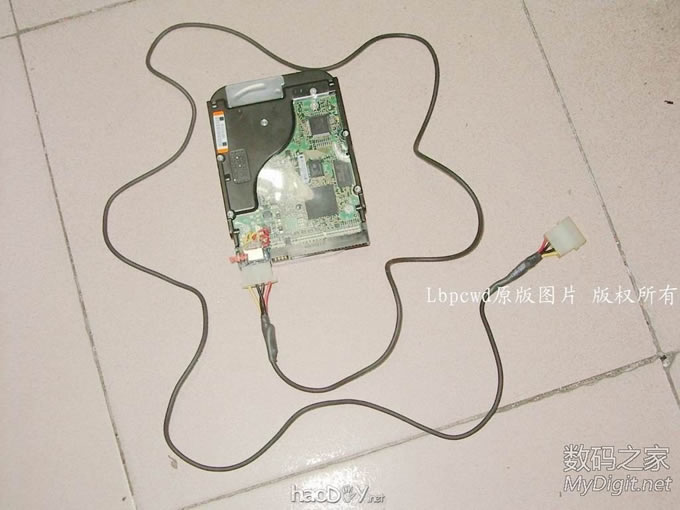

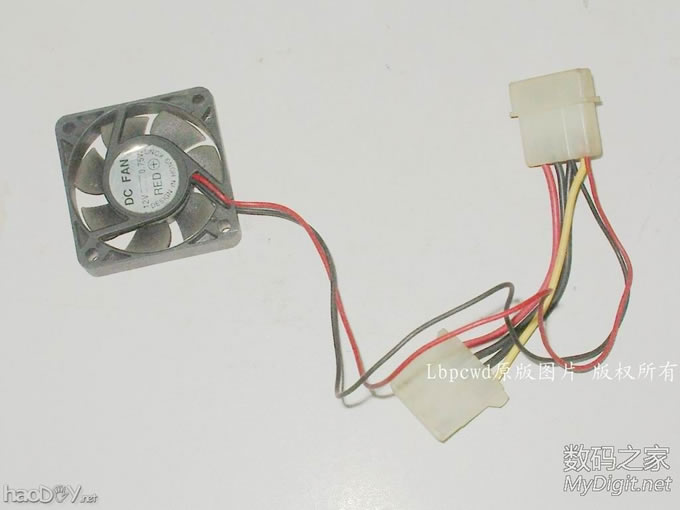

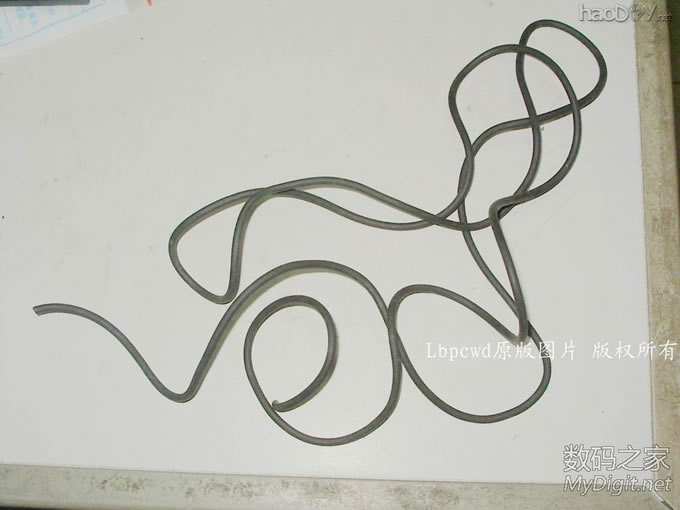

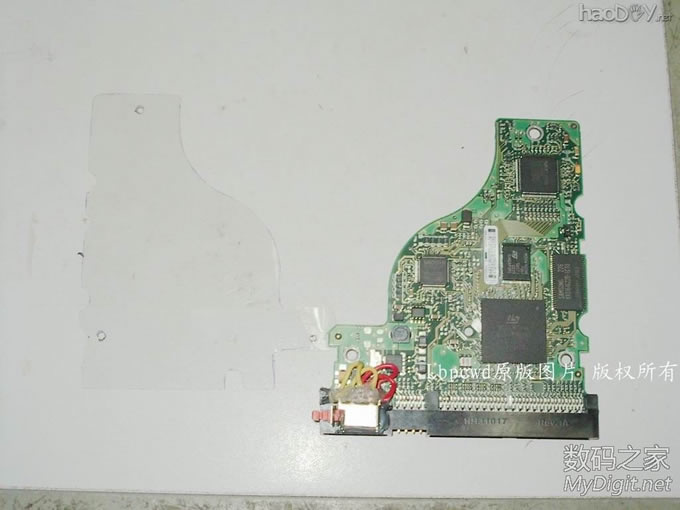

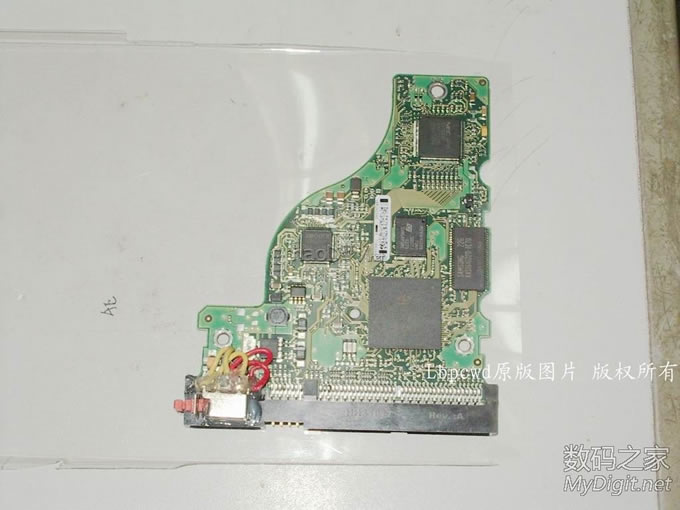

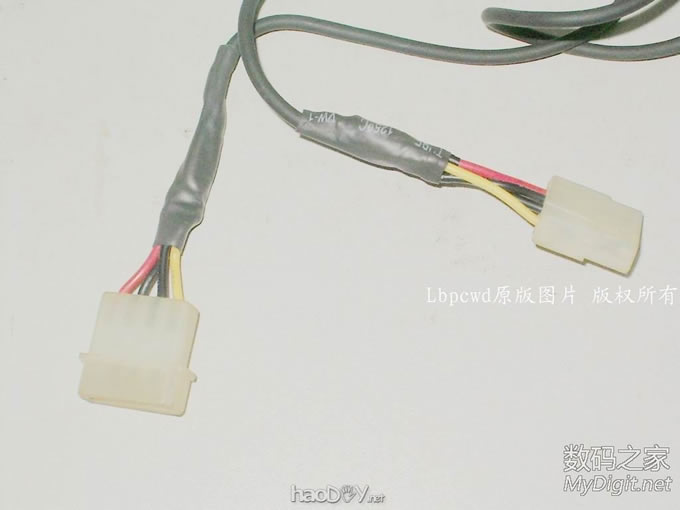

凌晨4点50分了 .........继续发图~~~~~~~ --------------------------------- 开关焊点裸露部分用热熔胶封好  找来一张废的塑料板  按照电路板的形状画好  裁剪  裁剪好的电路板盖，如果不想麻烦也可以用回原来的皮套，嘻嘻~~  盖好的塑料盖板，可以保护电路板  废物利用嘛，除了小开关0.2元之外，其它的都用废旧的东西 找来586时代的一个废弃风扇  需要的就是这段接头  剪断  再找来一个废弃的老PS2鼠标  剪断，需要的是那一段长长的软线  IBM的老鼠标质量真不错，单鼠标线就1.5米有多  里面有5根线，为了减少内阻，两根并一根用，以免功率损失，拖不动硬盘  接线  焊接好接头  日间工作、生活及杂物比较繁多，所以一天只能抽一点时间来做做，所以慢了点~~ 还请见谅哦~~ ........继续发图~~~~~~~ --------------------------------------- 做好的长电源线  通电测试，起转正常，1.5米，够长了吧，呵呵~~  开始改造盘体了  (责任编辑：admin) |
