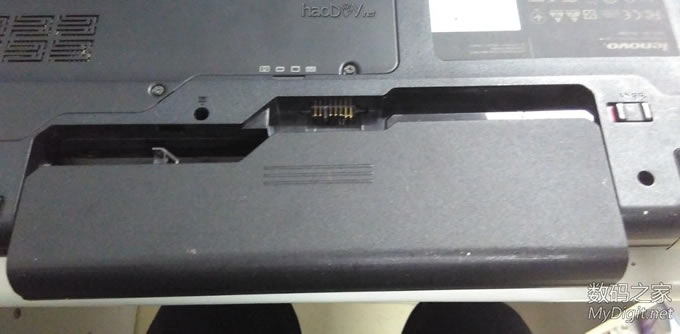

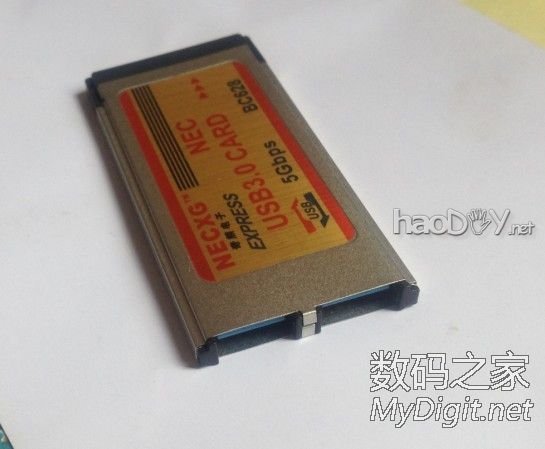

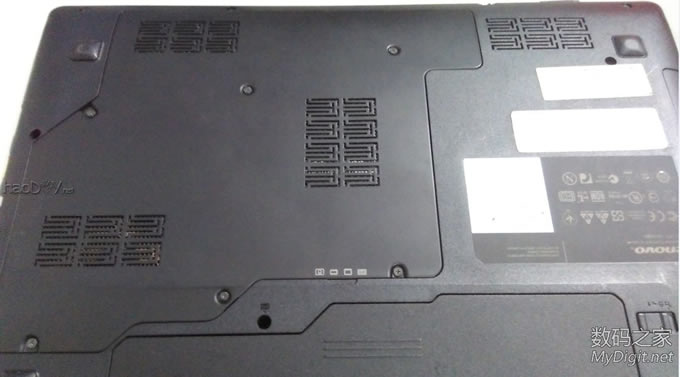

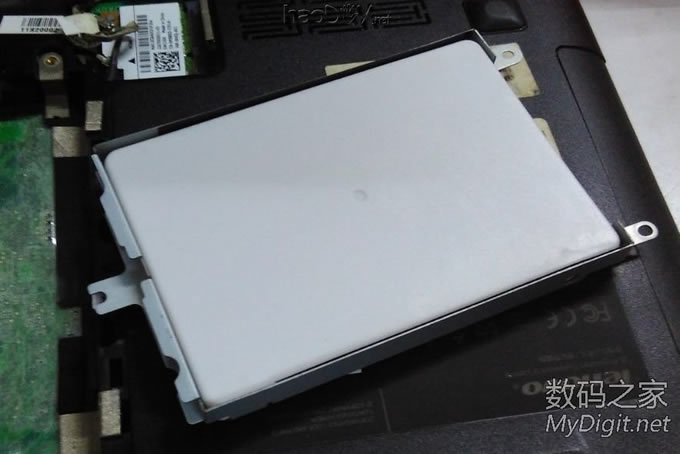

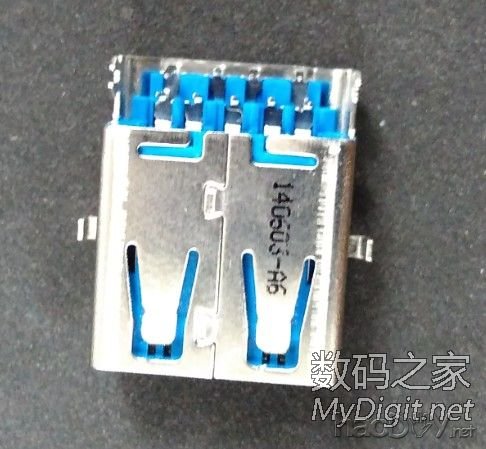

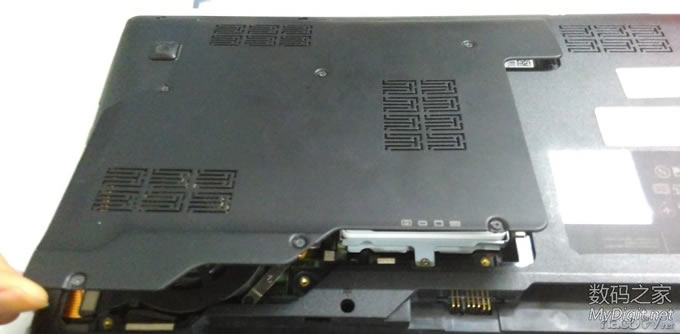

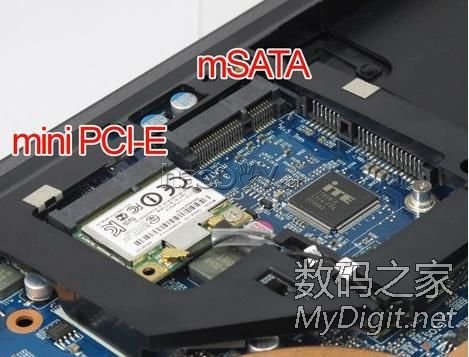

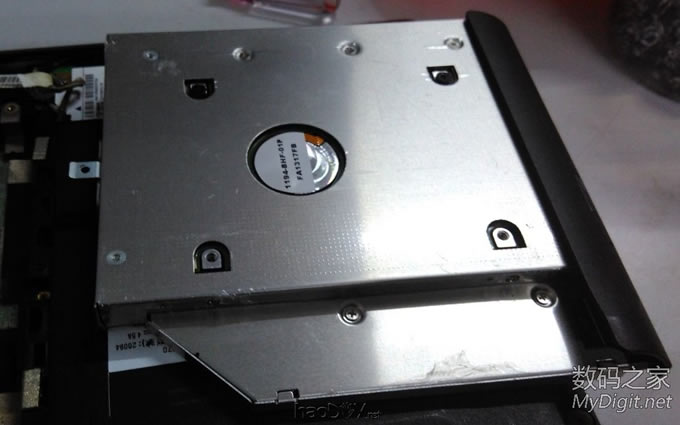

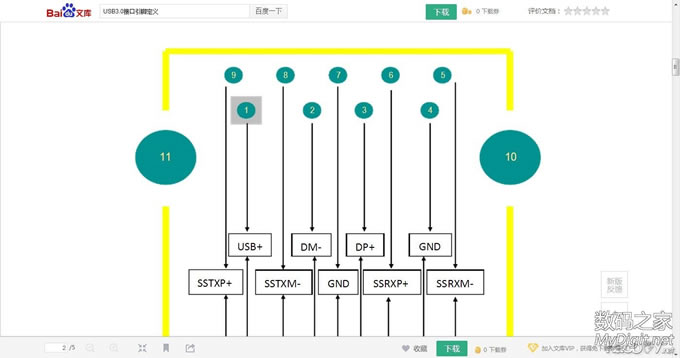

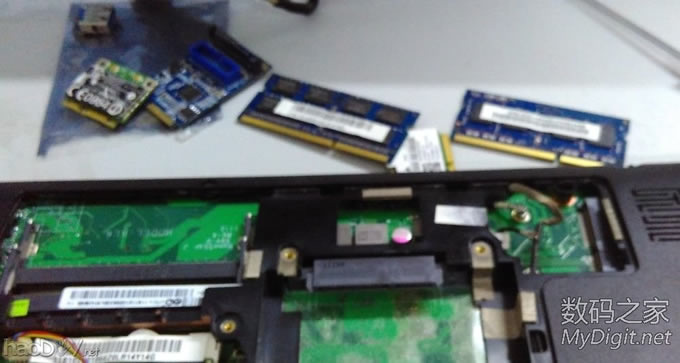

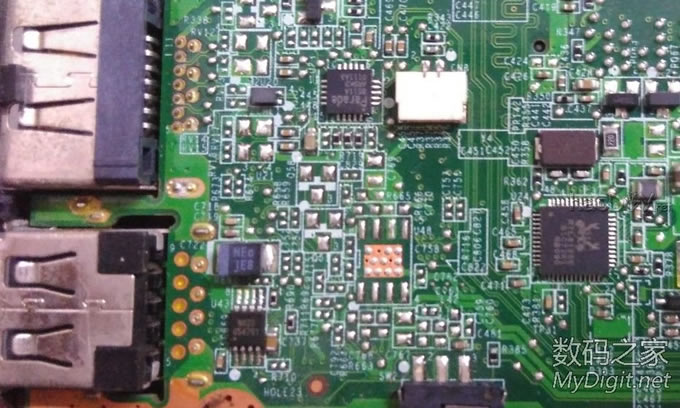

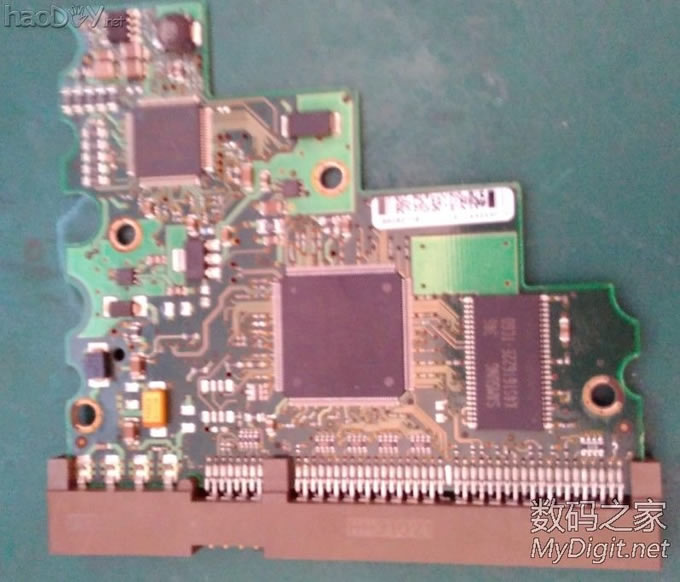

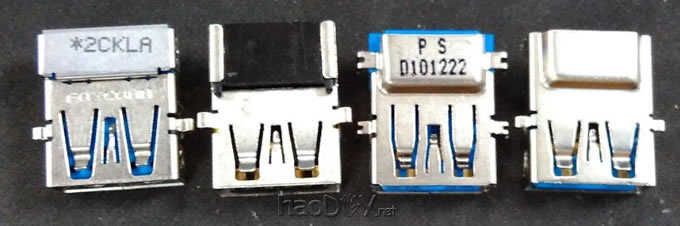

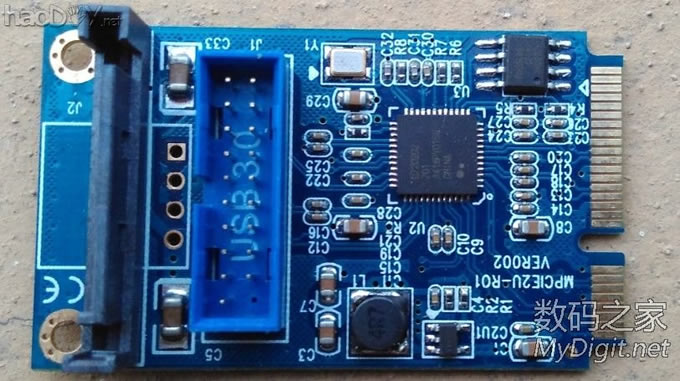

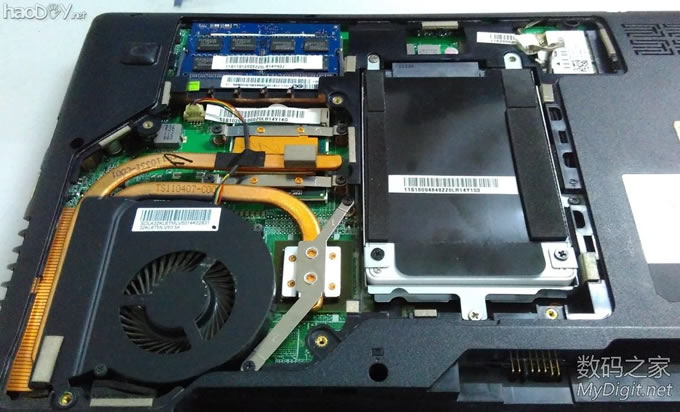

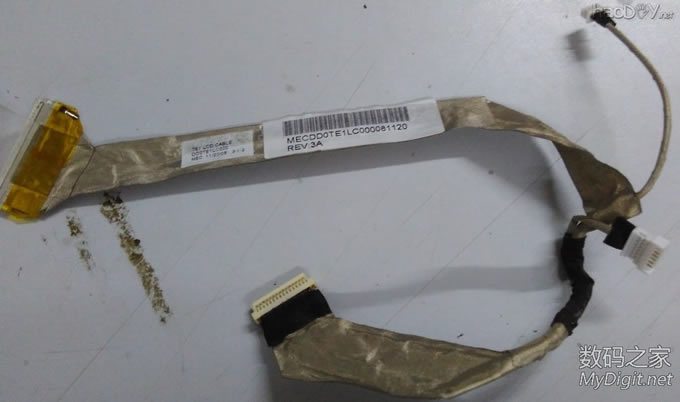

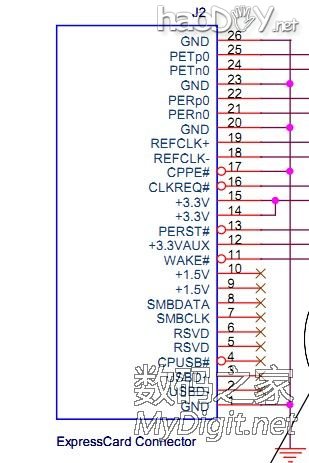

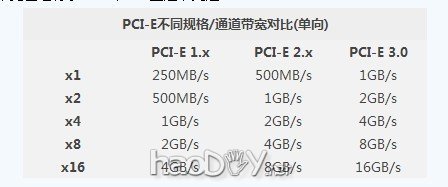

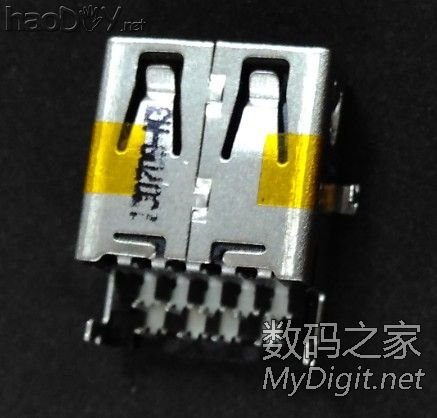

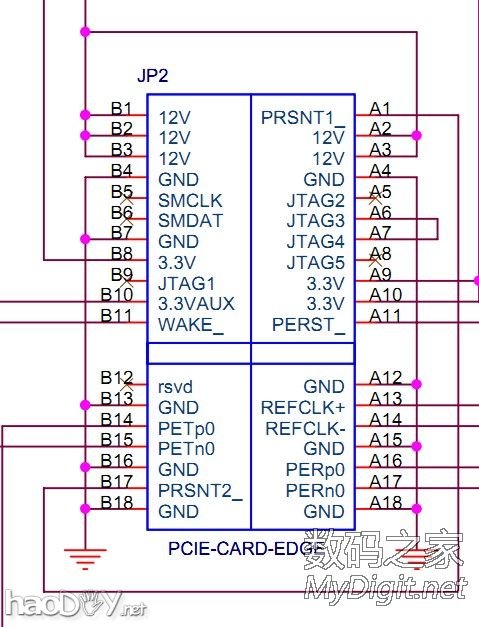

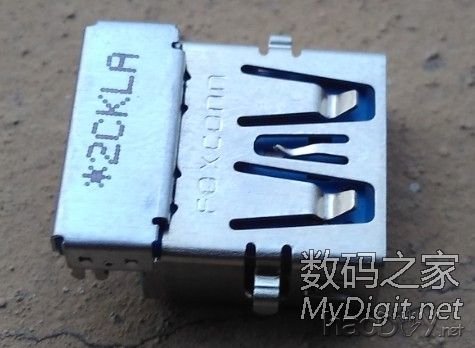

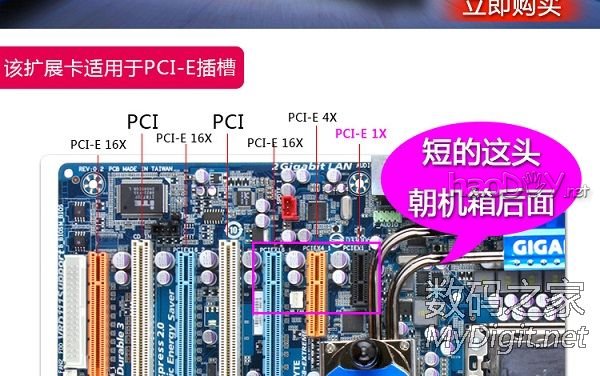

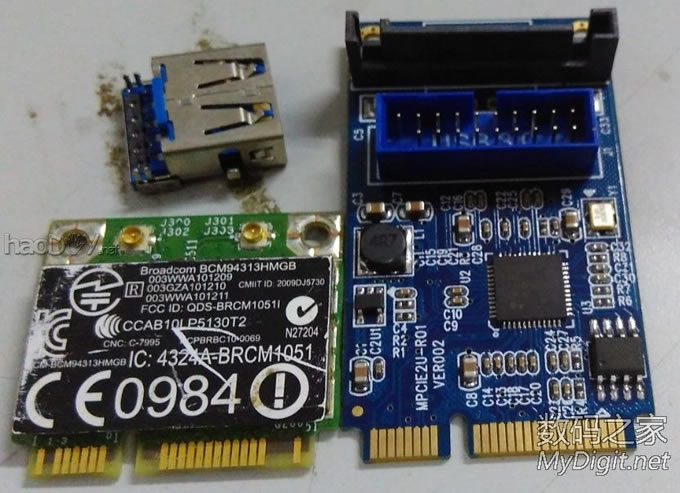

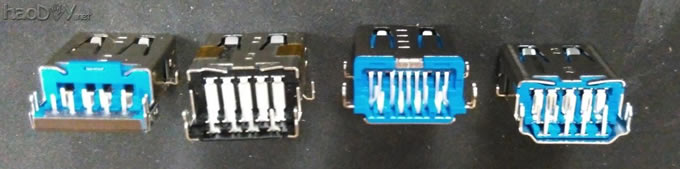

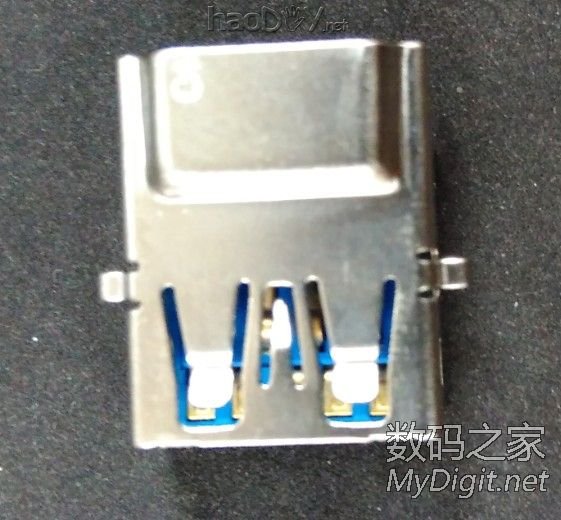

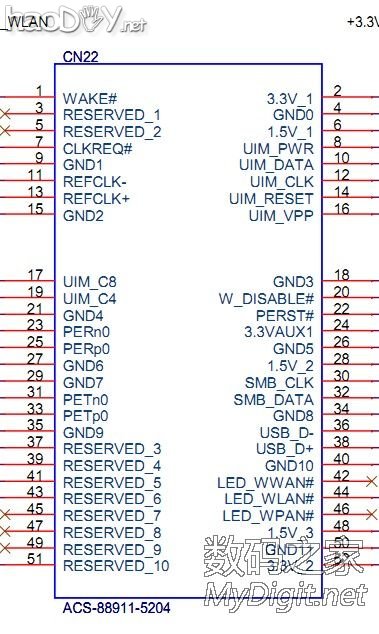

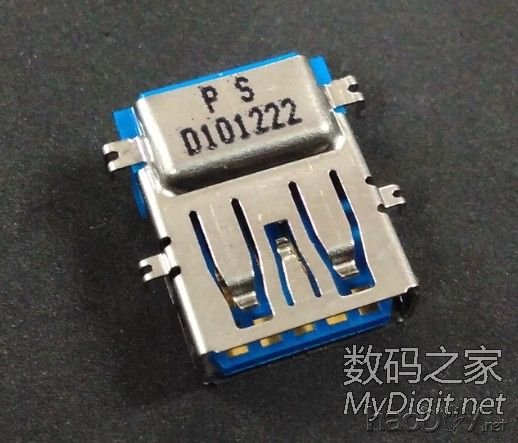

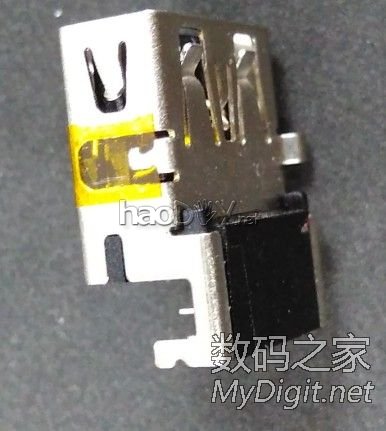

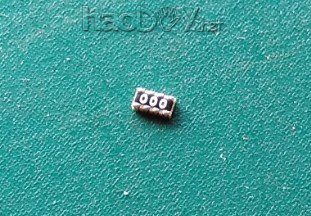

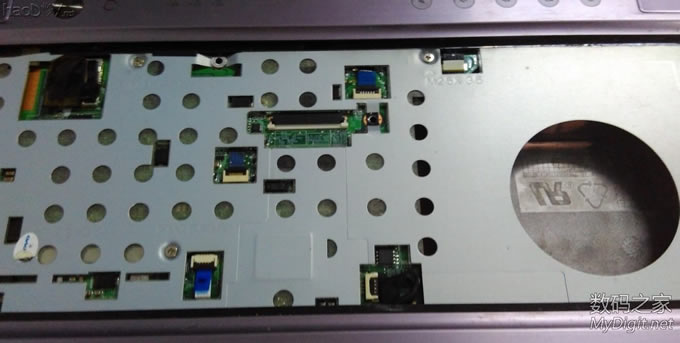

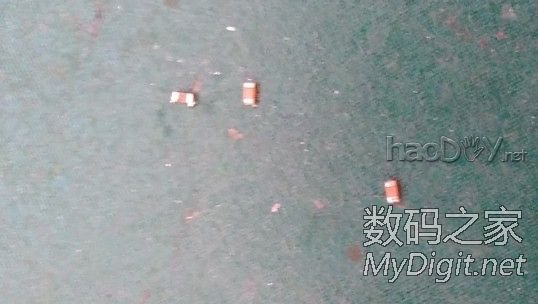

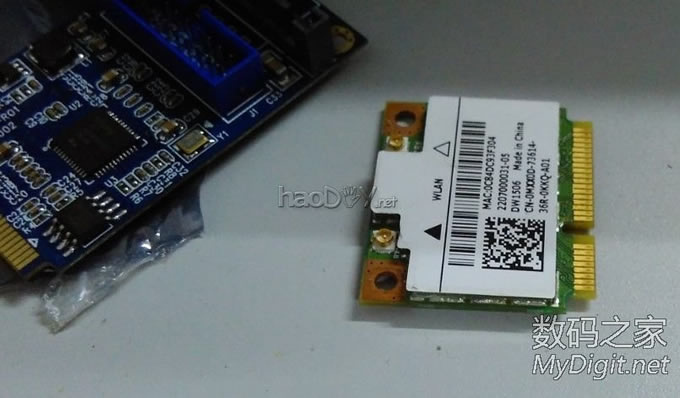

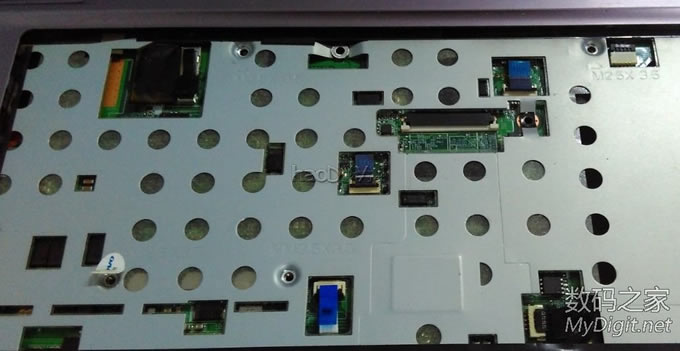

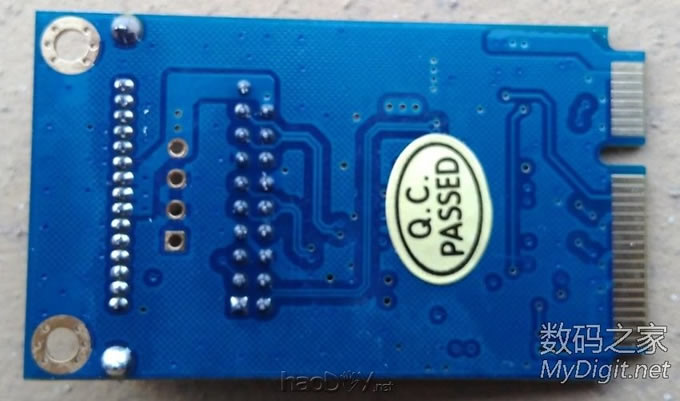

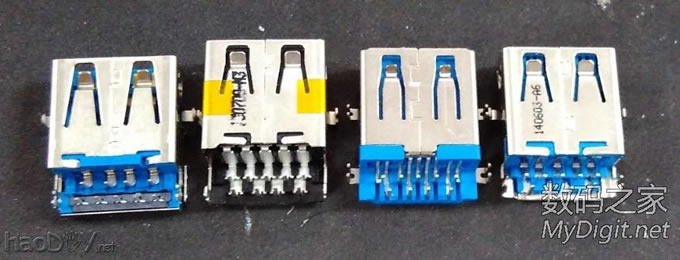

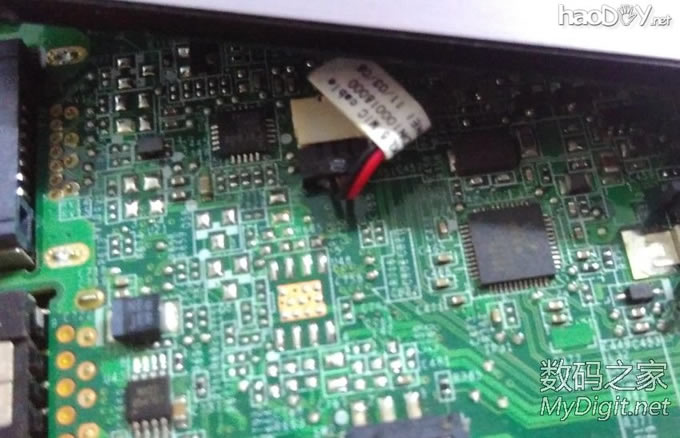

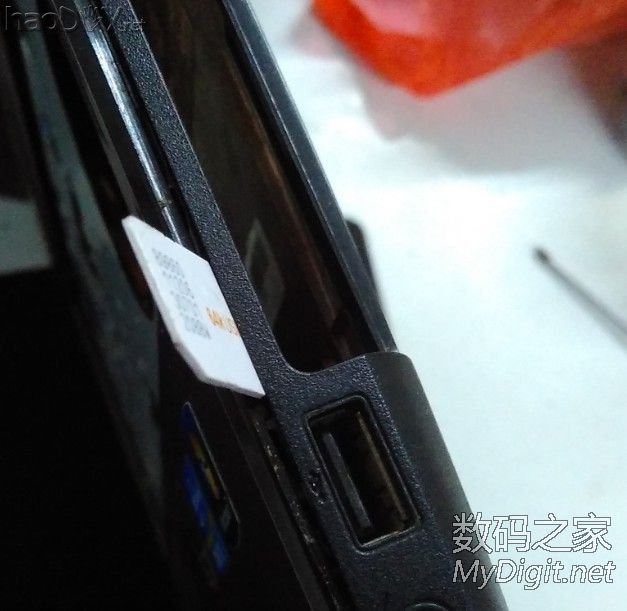

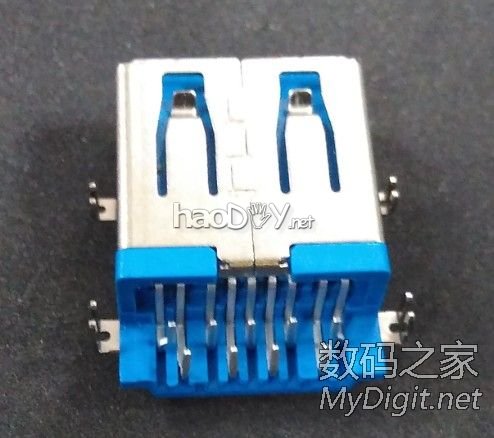

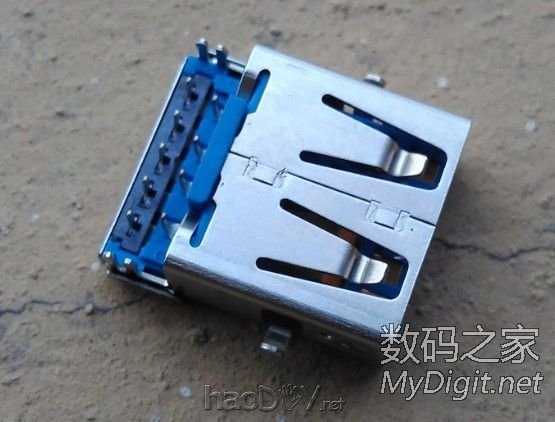

一、本次改造理论依据: 1. PCI-E总线可以桥接成USB3.0,但是速度会有损失,有网友测试能达到150MB/s 2. PCI-E总线,常见的是台式机主板上PCI-E*1 PCI-E*16,一般的后面的数字就表示PCI-E总线组数。 ![]() 3. mini PCI-E接口,常用于笔记本和小主板,包含一组PCI-E总线,1组USB,3.3V以及其他,网上有有人给笔记本接台式机显卡就是将PCI-E总线引出来接到显卡上。 ![]() 4. Express Card接口,常用于笔记本,如联想Y450,Y460,里面有一组PCI-E总线,和3.3V电源;网上买的Express Card转USB3.0正是基于PCI-E转USB3.0;由于5V为3.3V升压得到,所以发热大不稳定。 ![]() 5. PCI-E总线物理线路:由3组差分线+3个信号线构成,分别是: TXp TXn;Rxp Rxn;CLKp CLKn;Wake#;Rst#;CLKREQ# 其中,TX对用于发送(芯片附近会有0.1uF隔直电容),RX对用于接收,主从交叉连接;CLK为参考时钟;Wake和Rst为共享,CLKREQ用于时钟请求,主板上PCI-E没有次信号,但是mini PCI-E和Express Card有。 ![]() PCI-E 1接口定义 ![]() mini PCI-E接口定义 ![]() Express Card接口定义 ![]() 6. USB3.0物理线路:由3组差分线+电源和地组成: TXp TXn;Rxp Rxn;D- D+,GND 5V;其中TX用于发送,RX用于接收,主从交叉连接,类似于PCI-E,剩下与USB2.0相同。 USB母口定义 ![]() 二、方案选择: 1. 联想Z470主板预留PCI-E转USB3.0方案,但是仅仅是预留。所以如果想拥有USB3.0有两种方案:补齐原有零件或者外接转接板。由于原有零件比较多,也难以购买,于是我采用后者,并且使用目前出货量最大的NEC方案。 2. 转接板选择:转接板可以使用Express Card和mini PCI-E两种,由于本人不确定主板上预留的PCI-E是否能够使用,所以购买的mini PCI-E这种——万一预留的PCI-E不能用我可以把它放在无线网卡插槽上使用。 ![]() ![]() ![]() 三、材料工具 焊台、热风枪、万用表、焊锡丝、吸锡带、镊子、导电胶布、耐高温胶带或者铝箔胶带、细导线(显示器排线上拆,用于飞线)、漆包线(用于飞线)、双面胶(用于固定线路板)、0.1uF 0402电容(报废硬盘电路板上拆) ![]() 0.1uF隔直电容 ![]() 0R排阻不用也行,飞线即可 ![]() 某笔记本屏线 ![]() 四、技能要求 必须会使用万用表,熟练使用电烙铁、热风枪,能够看懂线路图,线路板上丝印文字。 五、改造过程 1. 材料采购 需要购买USB3.0接口,和mini PCI-E转USB3.0电路板。后者好买,淘宝上有两种;前者还真是买不到,建议大家仔细挑选,本人买了两次也没买到满意的。 这种固定脚位置不对 ![]() ![]() 这个方向不对 ![]() ![]() 这个下沉太多 ![]() ![]() 这个脚位稍有不对,不过可以修改,就它了 ![]() ![]() 四个集合 ![]() ![]() ![]() 2. 拆机 Z470需要全拆、只有大致步骤。 正面图片 ![]() 背面 ![]() 拆掉电池 ![]() 拆挡片 ![]() 掀起挡片 ![]() 拆掉硬盘 ![]() 拆掉光驱 ![]() 拆掉无线网卡 ![]() 拆掉内存 ![]() 然后拆掉所有螺丝 拆掉键盘 ![]() ![]() 拆掉A面所有螺丝 ![]() ![]() 侧面用塑料片翘起 ![]() 注意麦克风排线 ![]() 拆掉A面后 ![]() |
