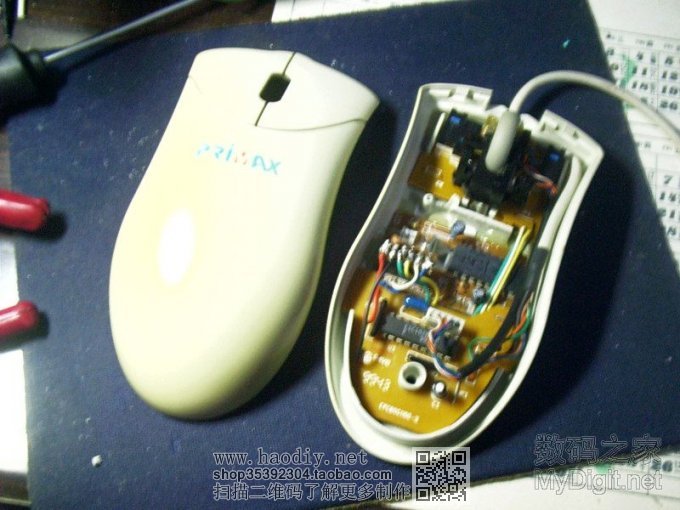

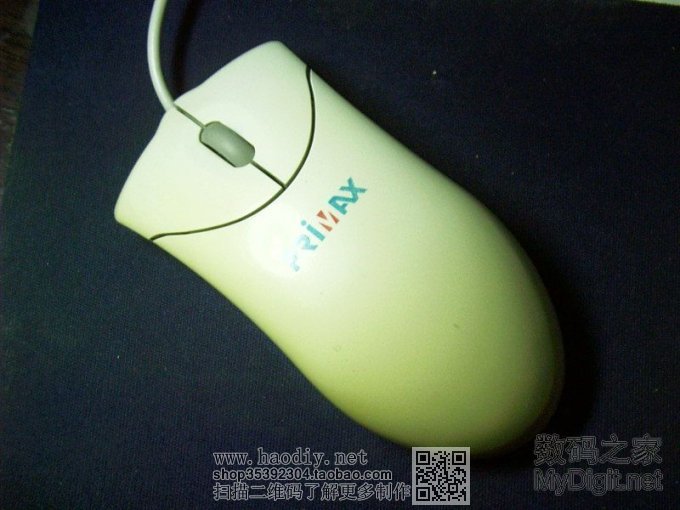

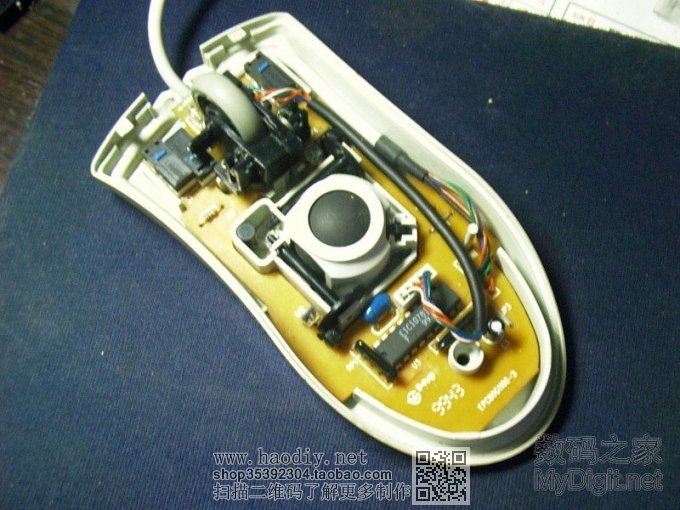

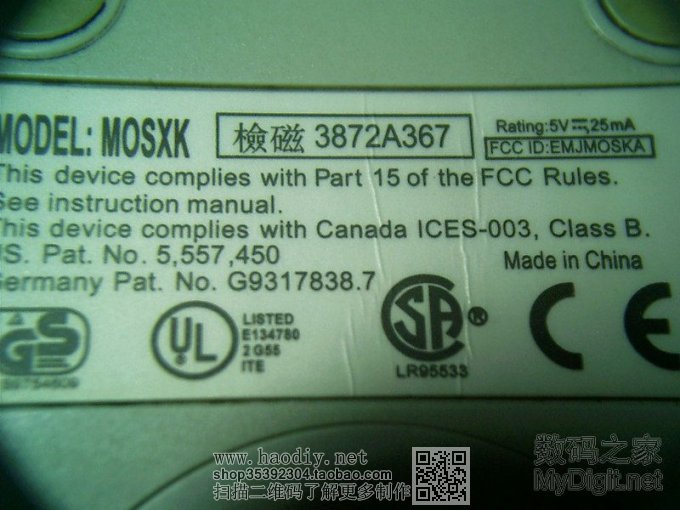

一款Primax（致伸）鼠标，用了N年还是那么好用，可惜是机械的，显然在光电时代这种鼠标早该丢弃了，可是DIY的精神是永远不能丢的。。。看我怎样将它改造成光电鼠标来继续为我服役。

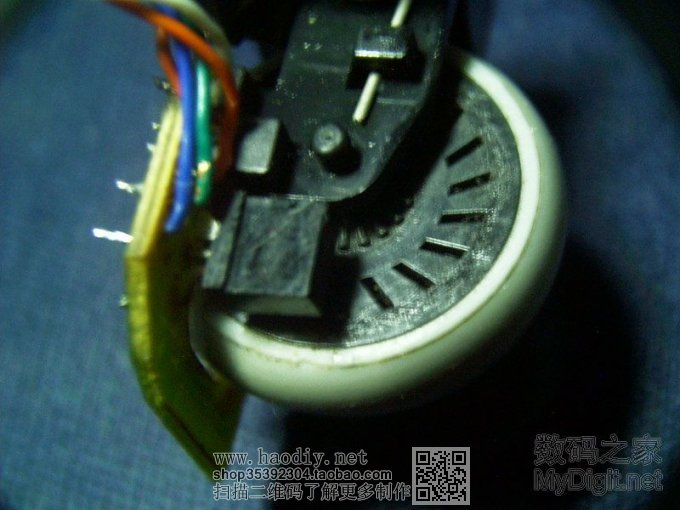

漂亮的滚轮，段落感很好

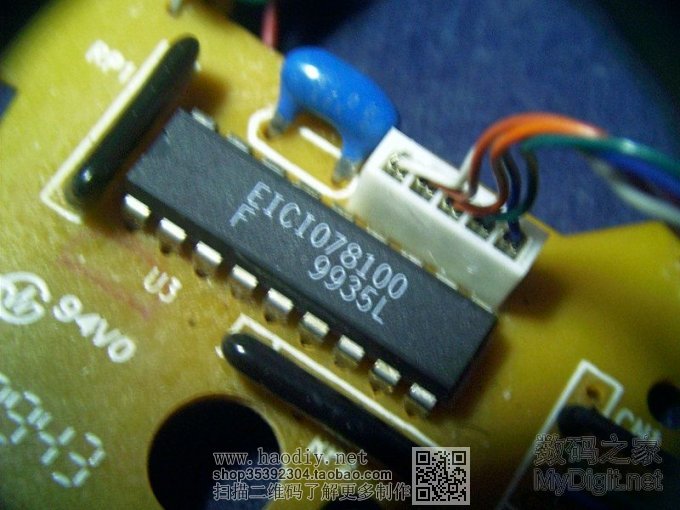

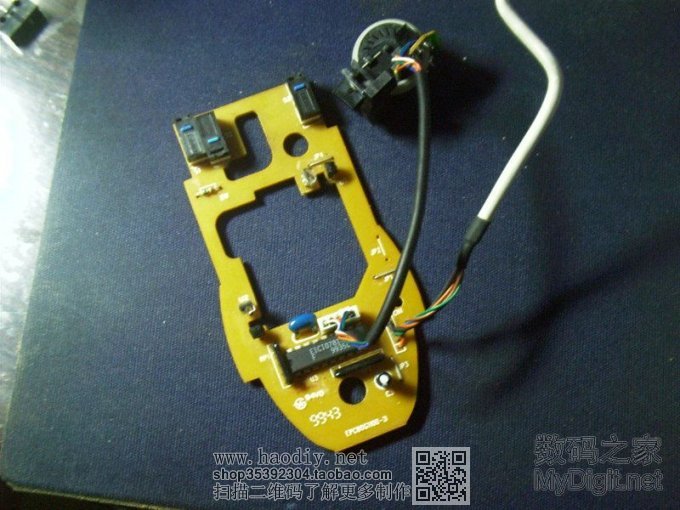

IC
改造前，理论学习还是必要的。首先，机械鼠和光电鼠的差别就在于向鼠标大脑（MCU）输入定位信号的方式不同而已。机械鼠是靠底部滚球带动鼠标内部的X、Y轴光栅轮，从而使红外对管产生脉冲信号并输入MCU，而光电鼠却是靠一个CMOS光电传感器将X、Y轴的位移信号输入给MCU。

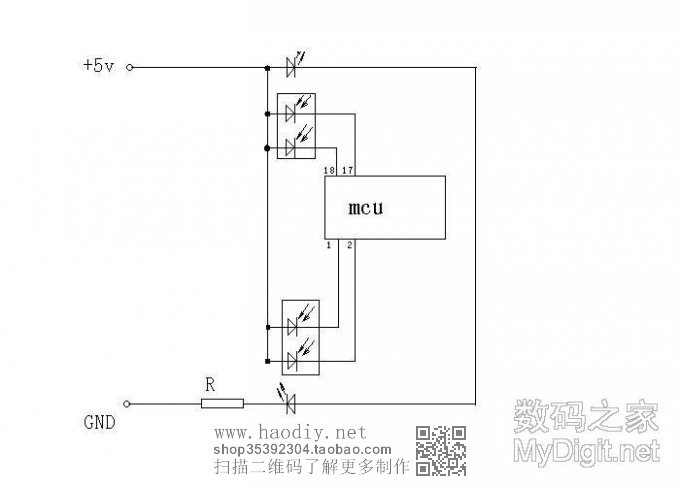

分析该机械鼠标电路，发现其X、Y轴红外接收管产生的脉冲信号是分别输入IC的1、2和17、18脚的，现在只需要一款光电传感器电路来代替两个红外对管即可。

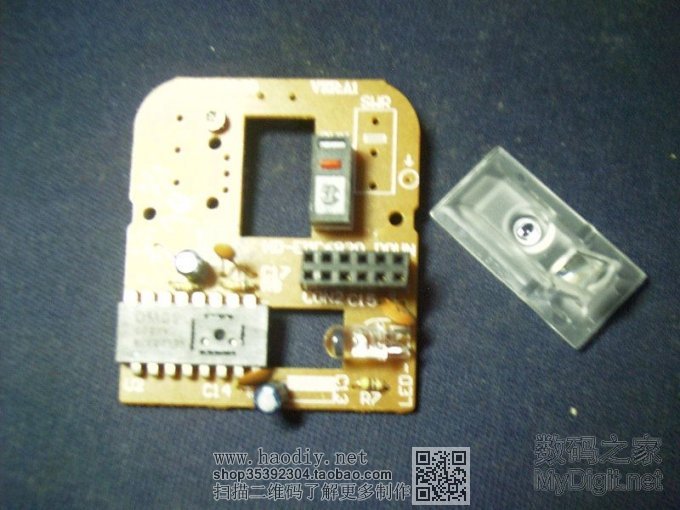

旧东西是有的，就是这个，从坏了的无线光电鼠拆下来的，上面的元件已被我拆的差不多了，只剩下这个IC传感器，呵呵

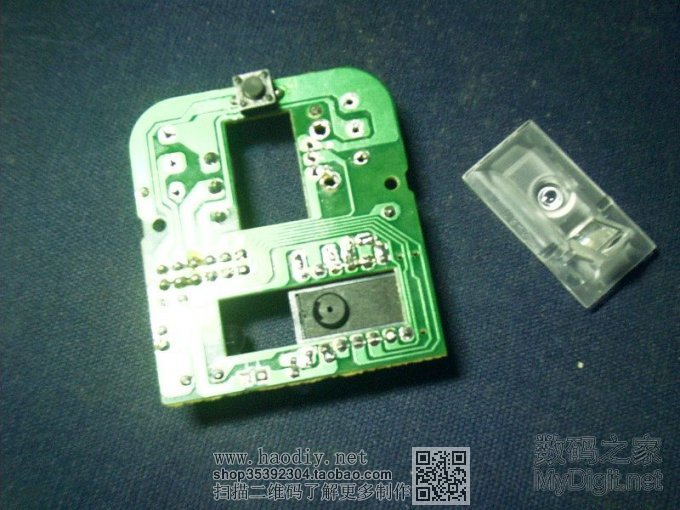

背面来一张

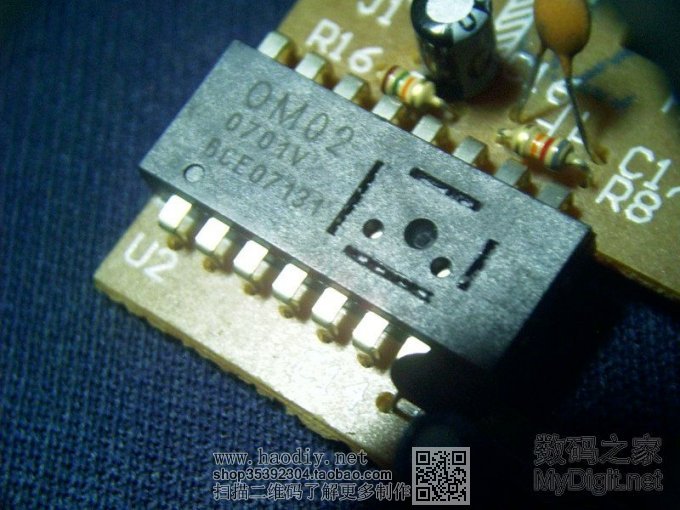

传感器特写，型号OM-02

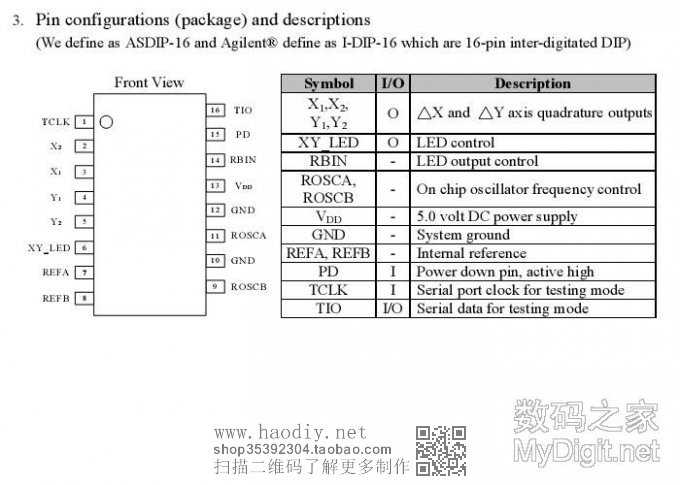

查阅其PDF，如下图

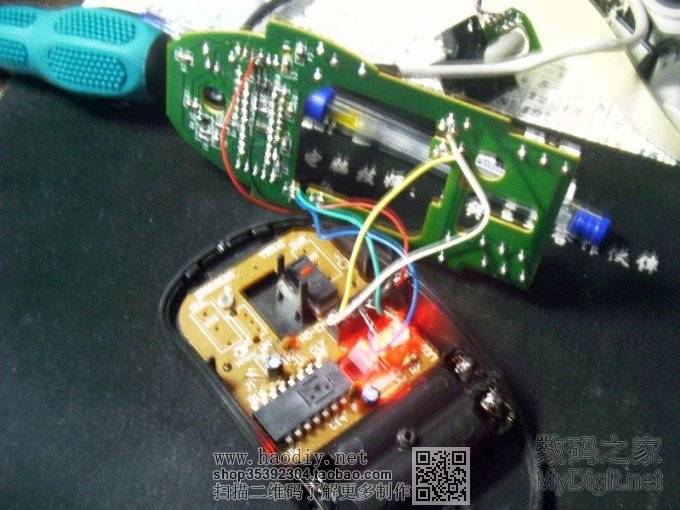

可见其输出管脚只有2、3、4、5、6脚，其中6脚是控制LED电流的，原线路板已自带其电路，我们需要的只是2、3、4、5即X2、X1、Y1、Y2这四个管脚来引出它的位移信号，另外我们还要给该传感器电路提供一个+5v的直流电源接入其13脚，还有接地线也是不可少的，所以总共需要接6条线，即4条位移信号线和2条电源线。 当然以上只是理论上的，实践中还要进行验证，按上述理论指导接线后，鼠标工作一切正常。

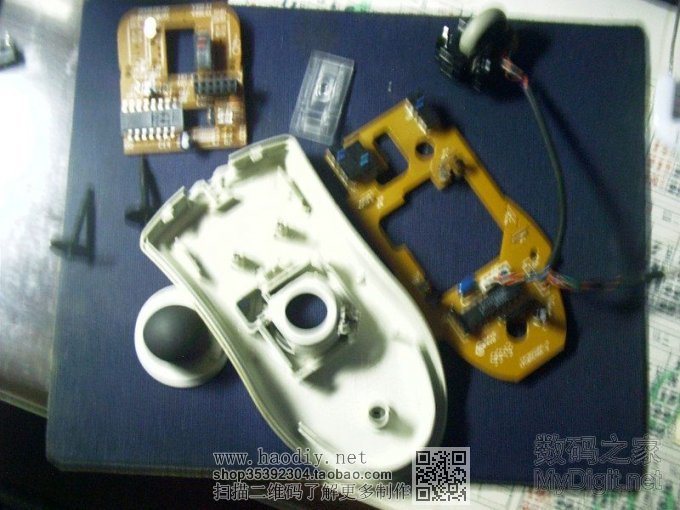

接下来的工作就是很累的人啦~~~~机械鼠标底壳改造和线路板改造： 需要改造的东西合照

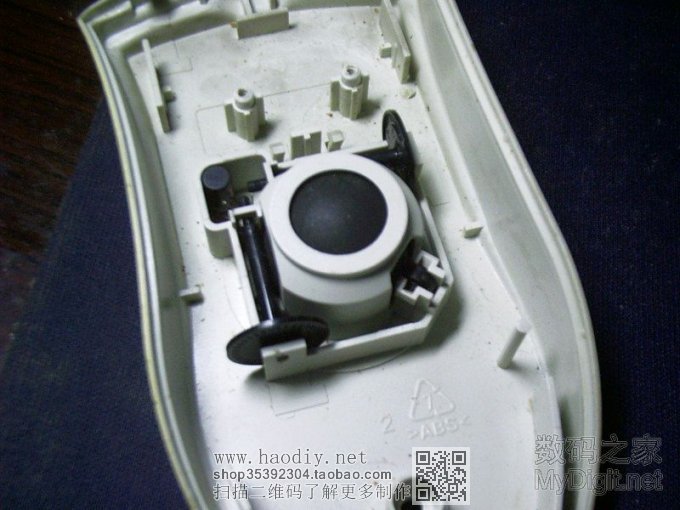

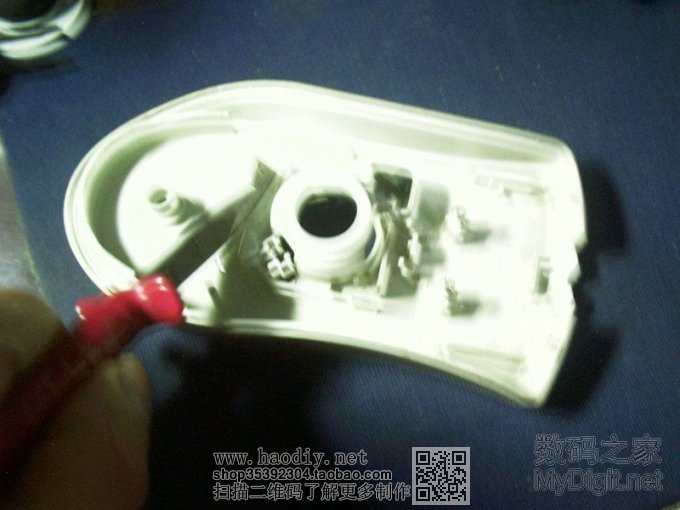

鼠标底壳破坏工作开始

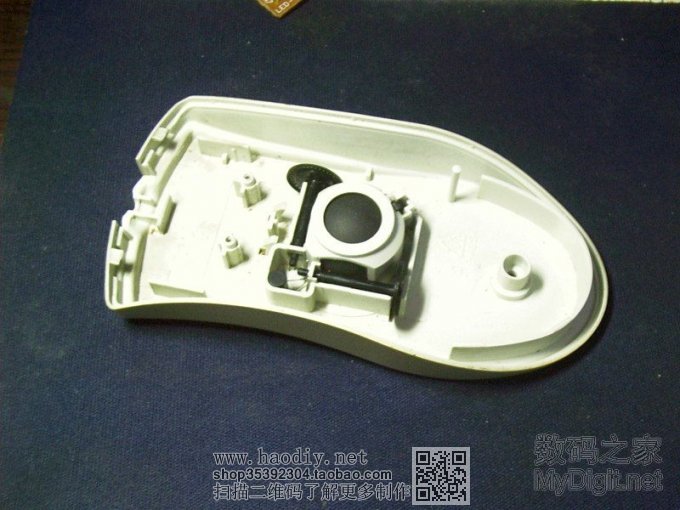

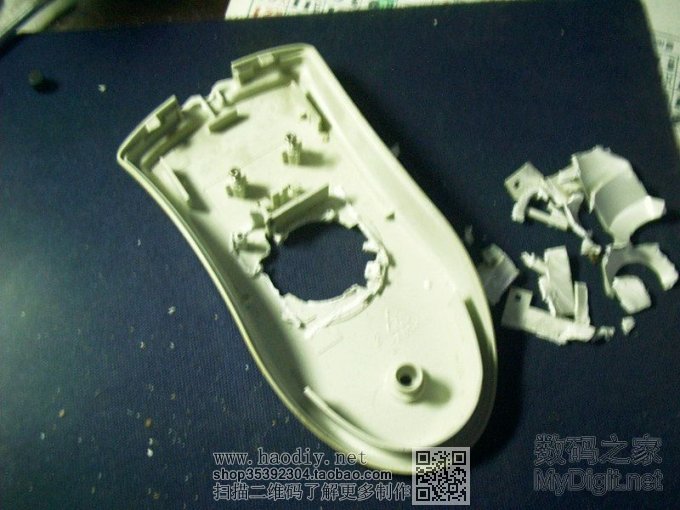

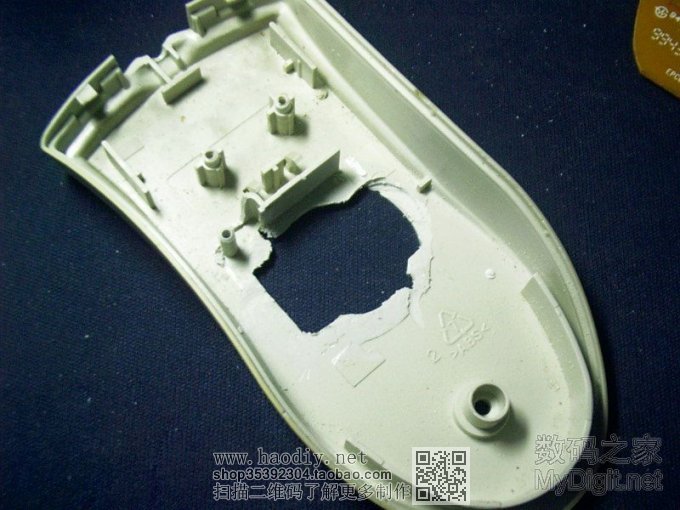

最终这样

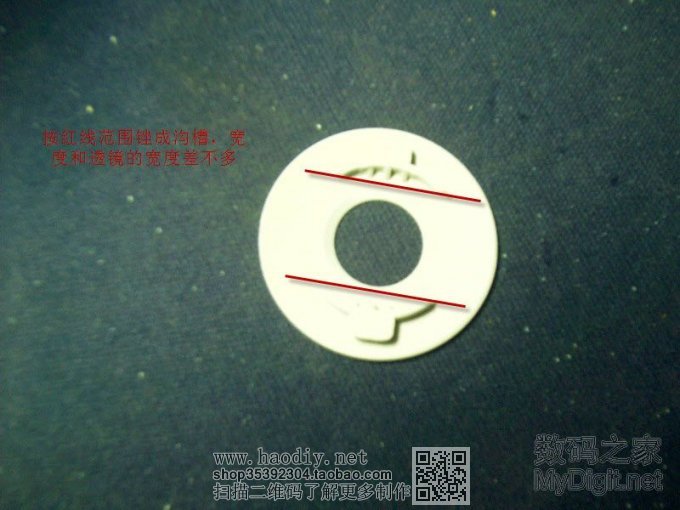

滚球盖按照透镜宽度锉成定位槽，拍的不太清晰，文字说明下好了

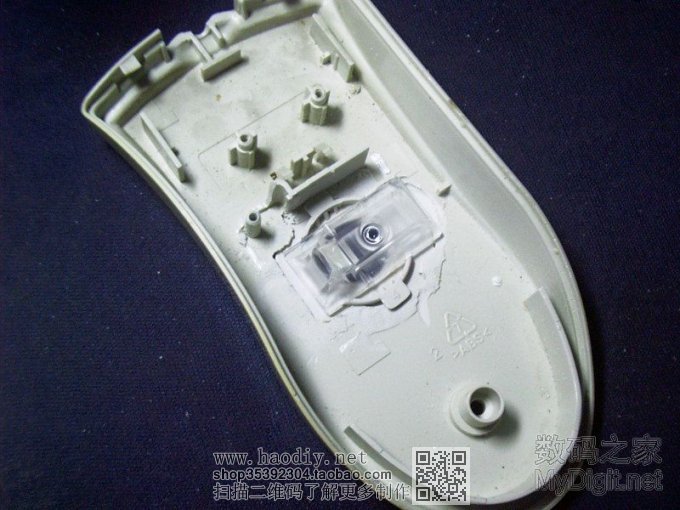

这样透镜就放上去了，不放心的话可用点胶固定一下

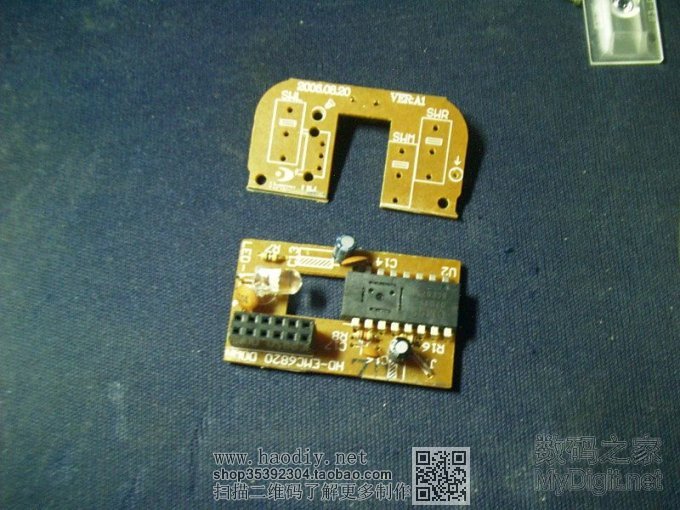

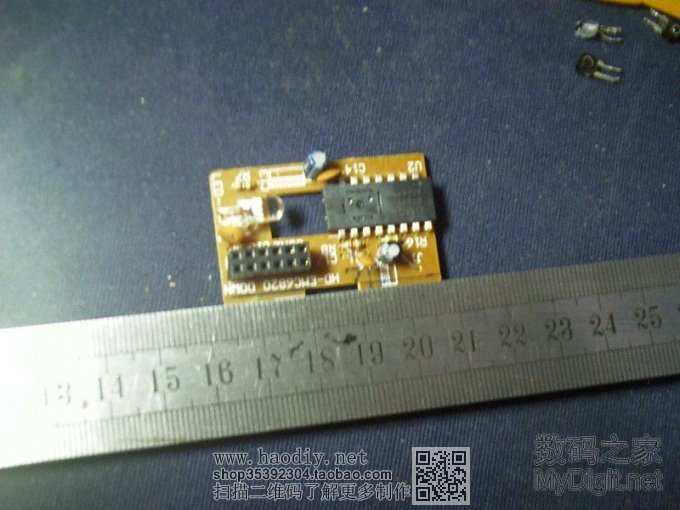

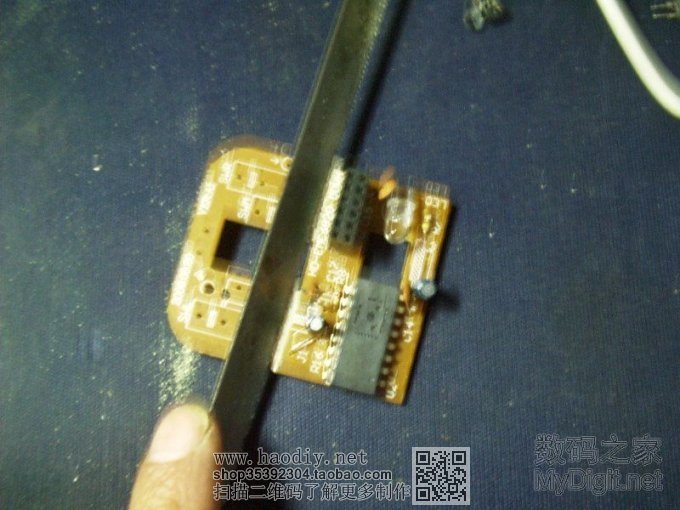

下面是改造传感器线路板，丈量一下，把没用的部分锯掉
保留下面那块

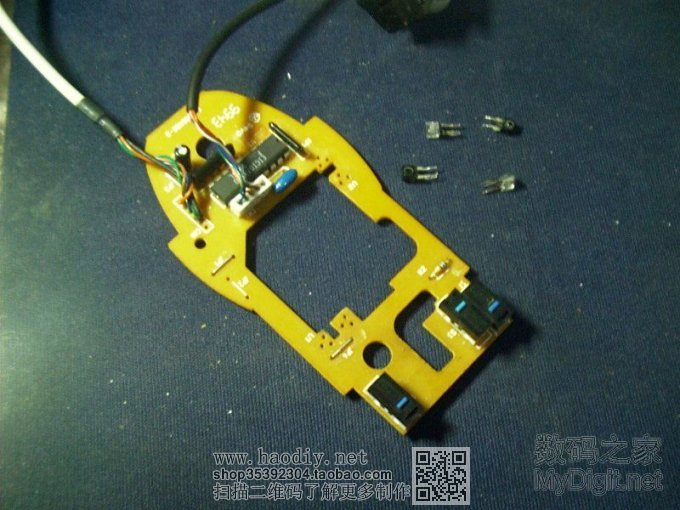

机械鼠标板上的红外对管拆除

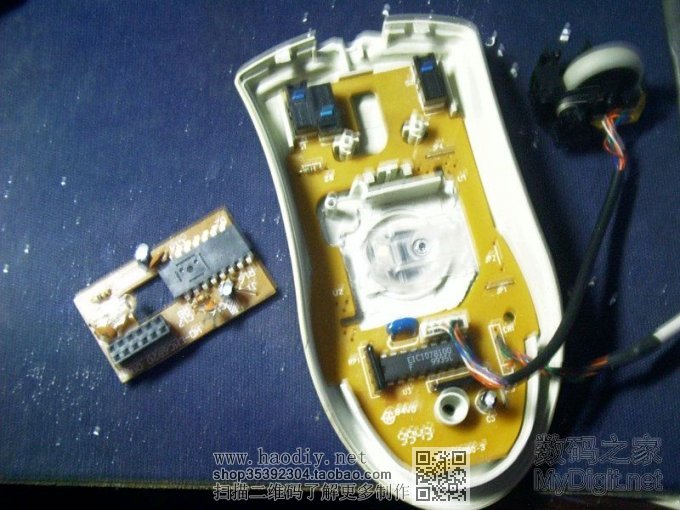

先放进去看看
那么这样接上线路就完成了吗？我开始就是这么认为的，可事实证明我是幼稚可笑的  ，鼠标指针根本就不动，原因很明显啦，就是传感器距离透镜太远啦！无奈，还要进行更深入的破坏行动： 咔嚓嚓

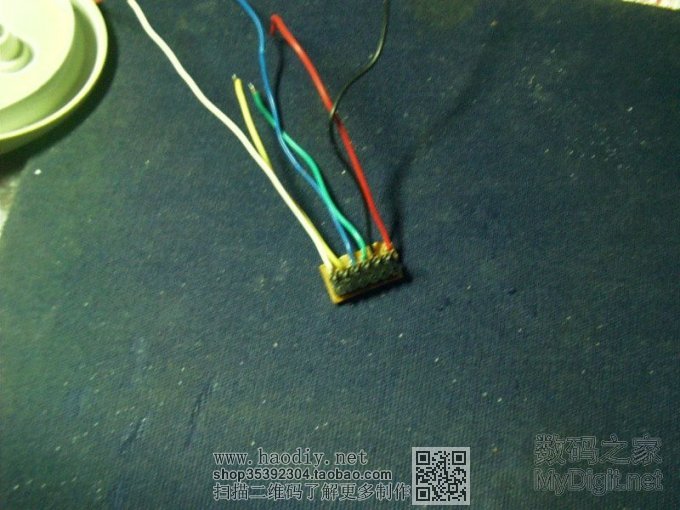

再做个插头
藕断丝连的样子

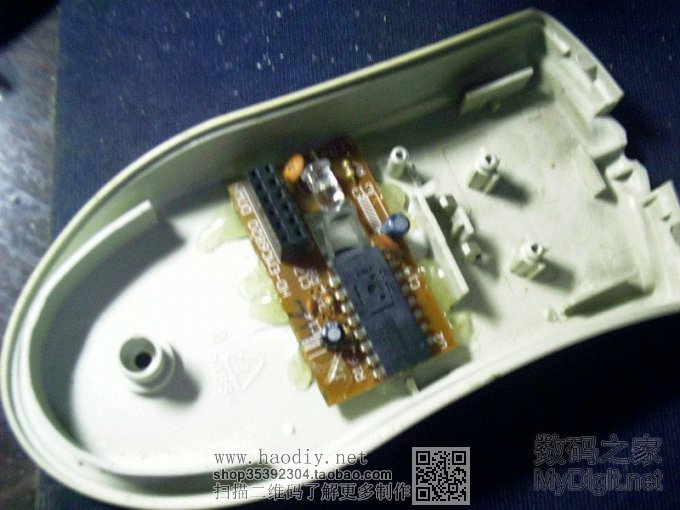

这样可以先把传感器电路板放进去

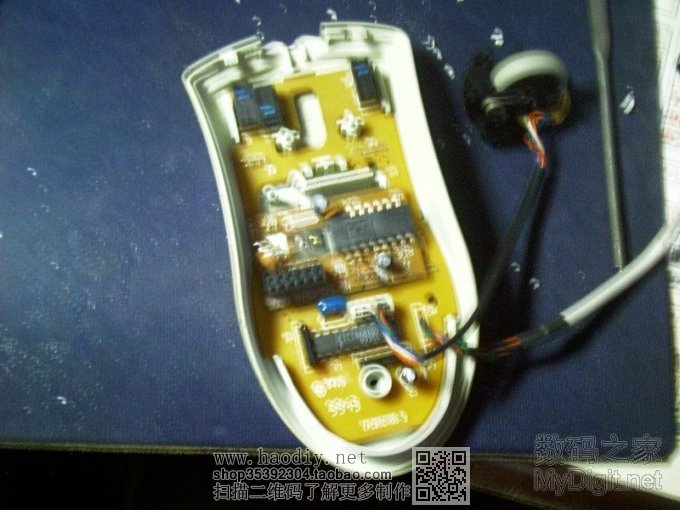

最终装配好的样子

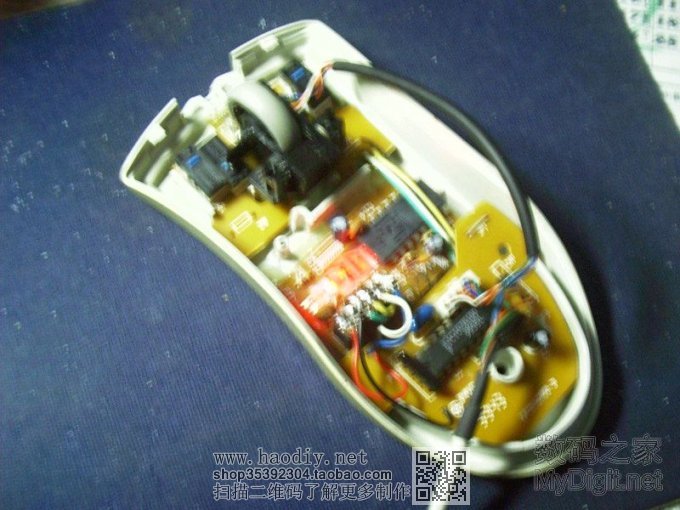

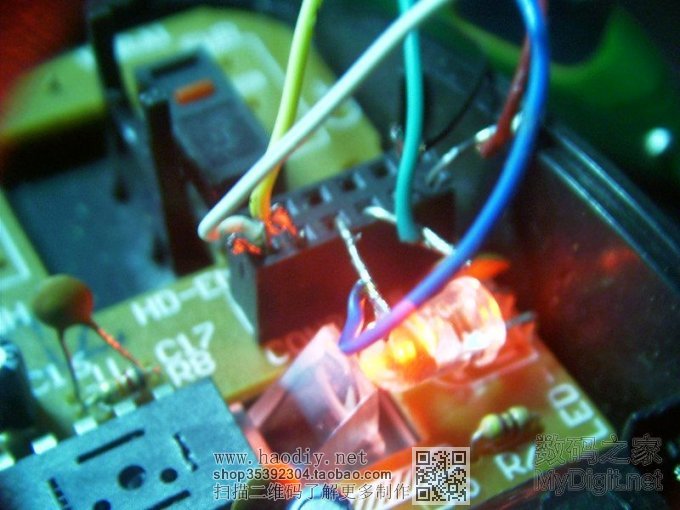

上电一切终于正常了
好有成就感啊( ⊙ o ⊙ )，原来我也可以山寨一把 (责任编辑：admin) |
