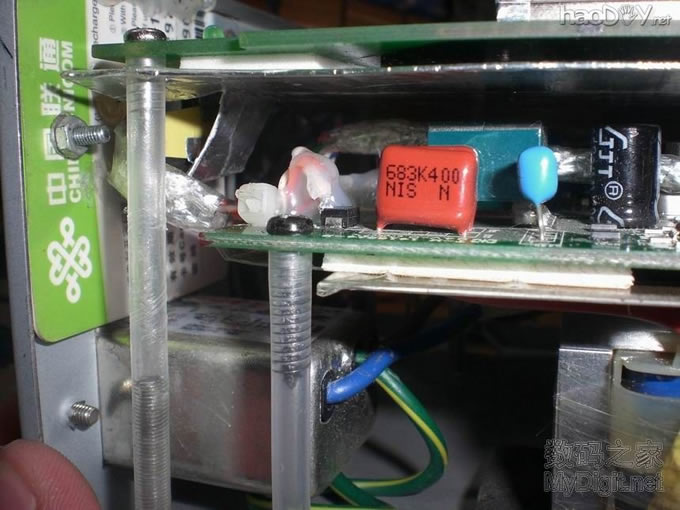

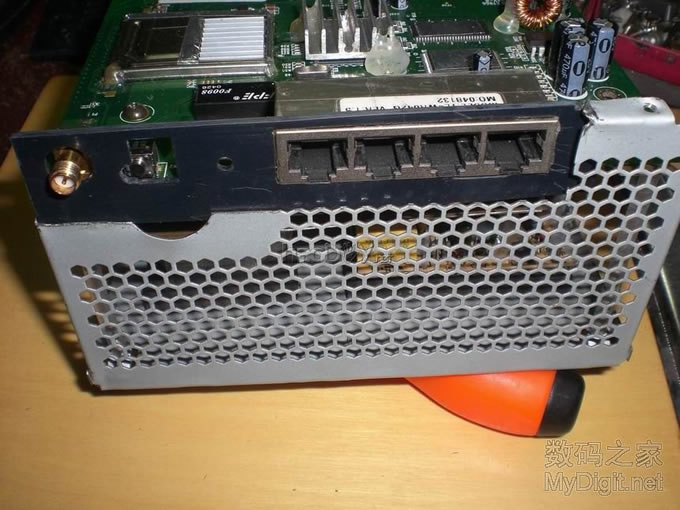

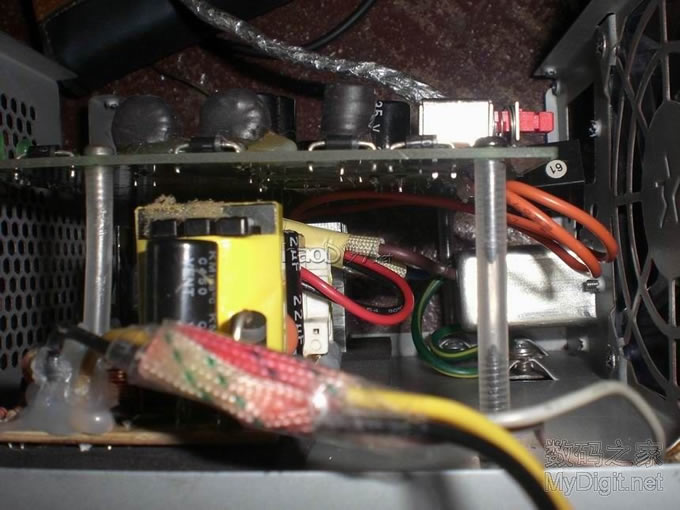

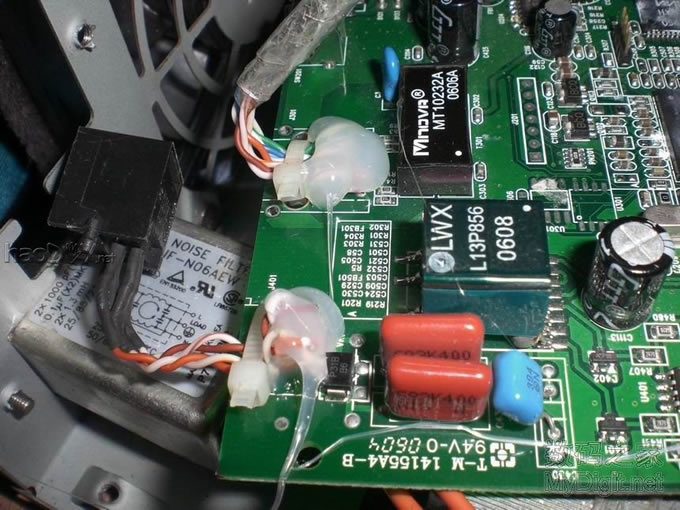

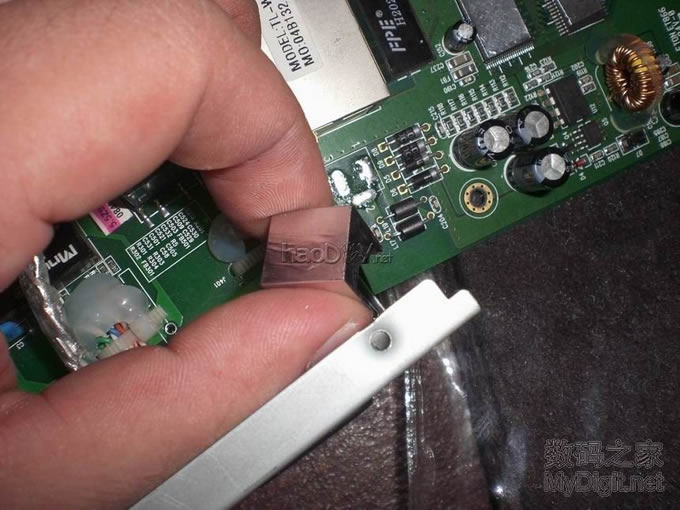

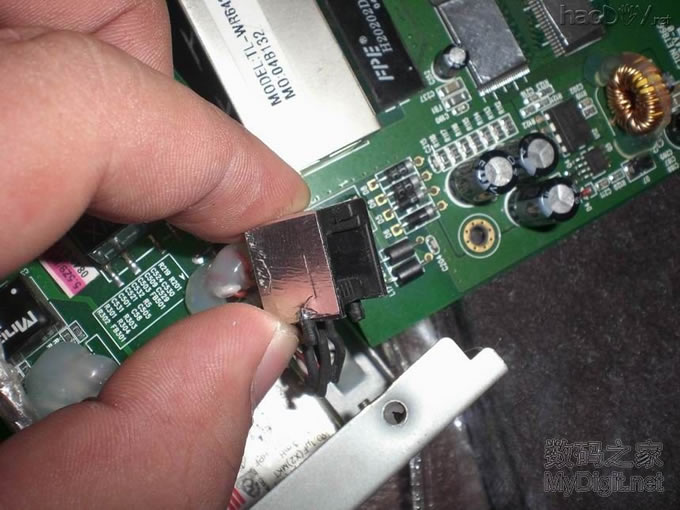

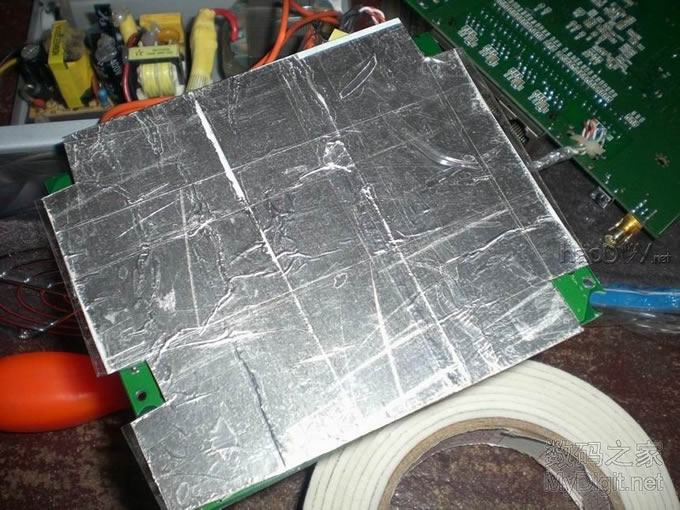

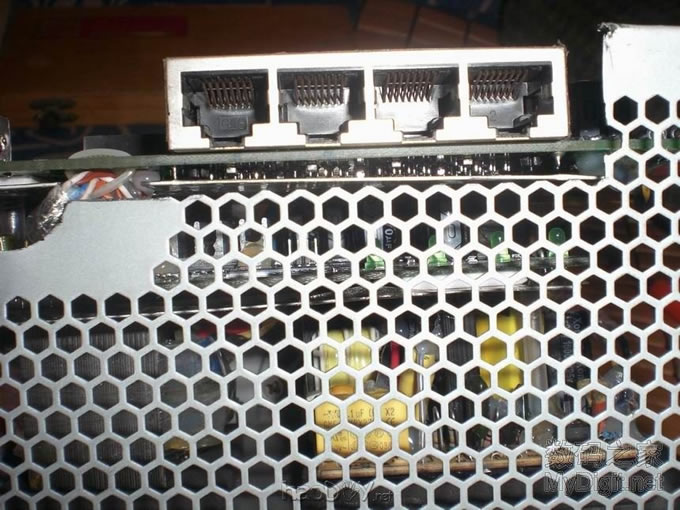

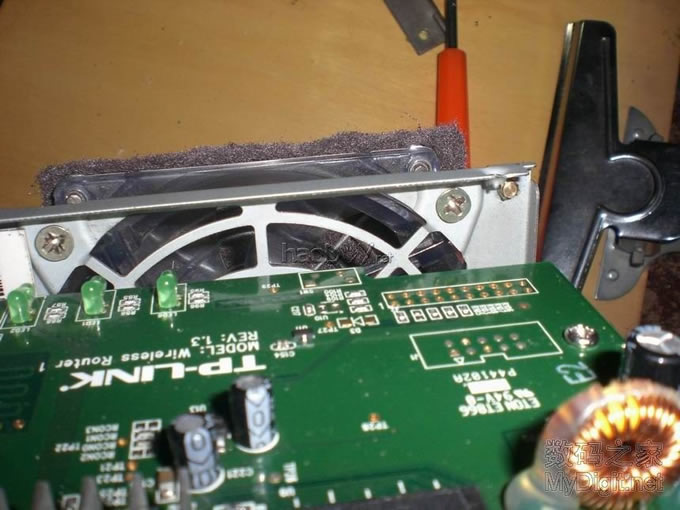

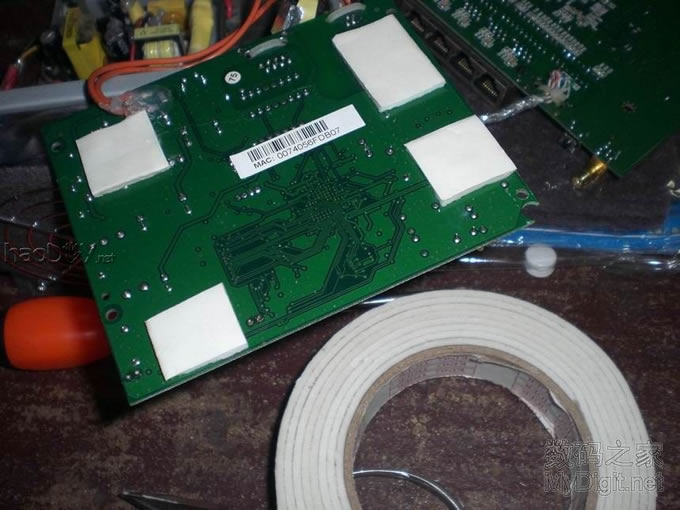

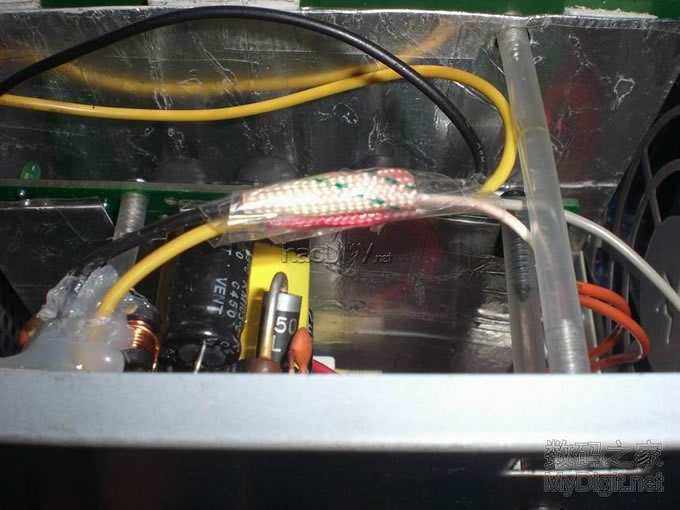

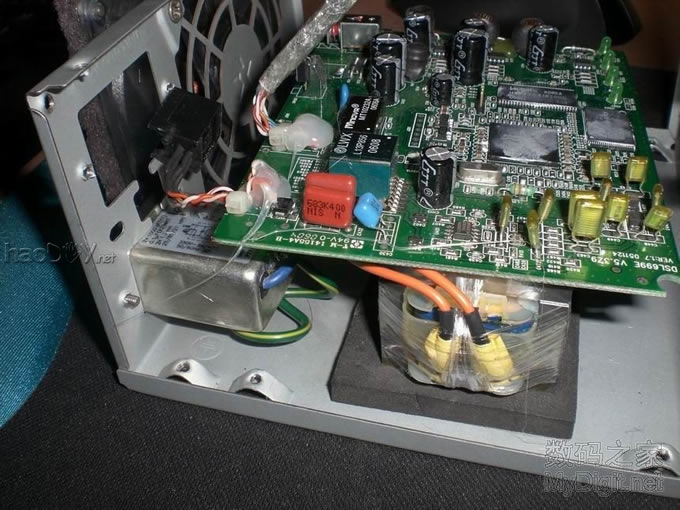

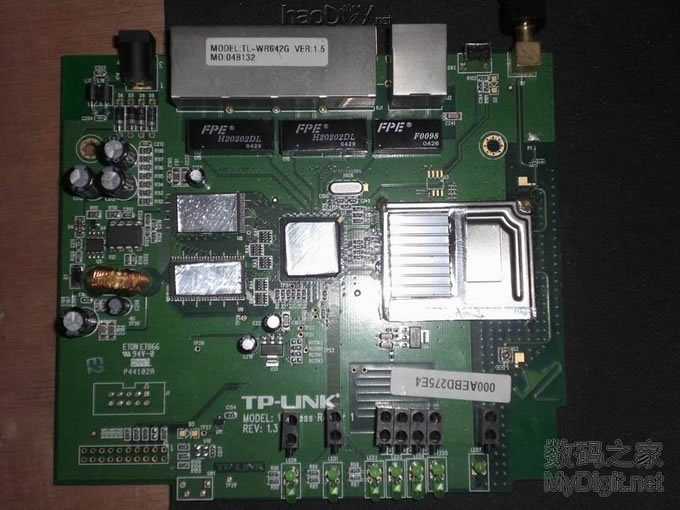

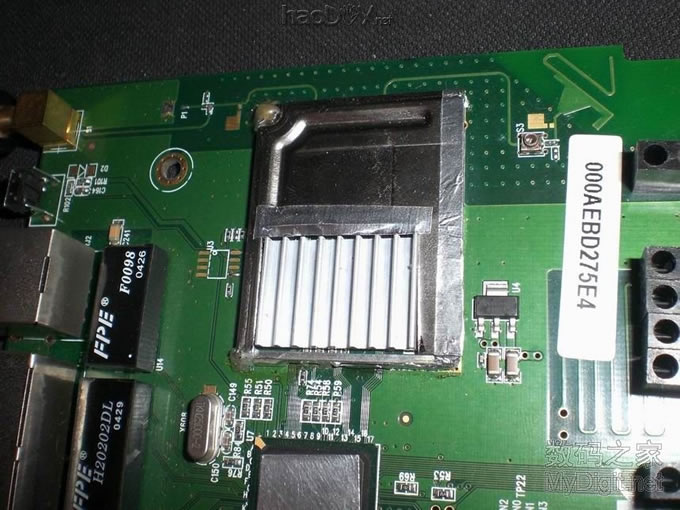

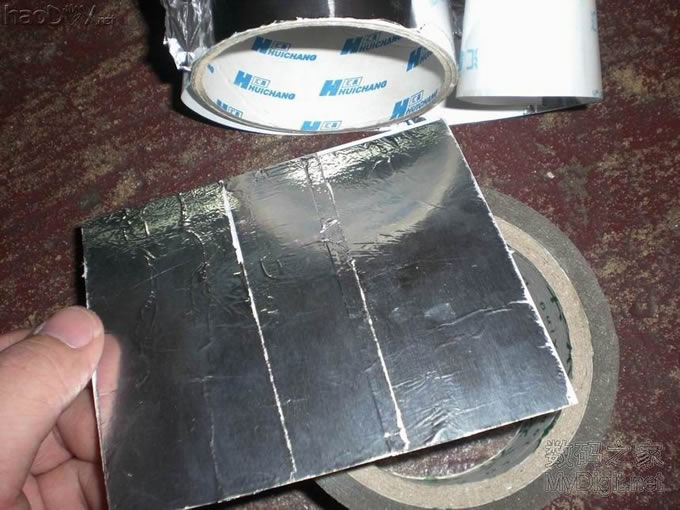

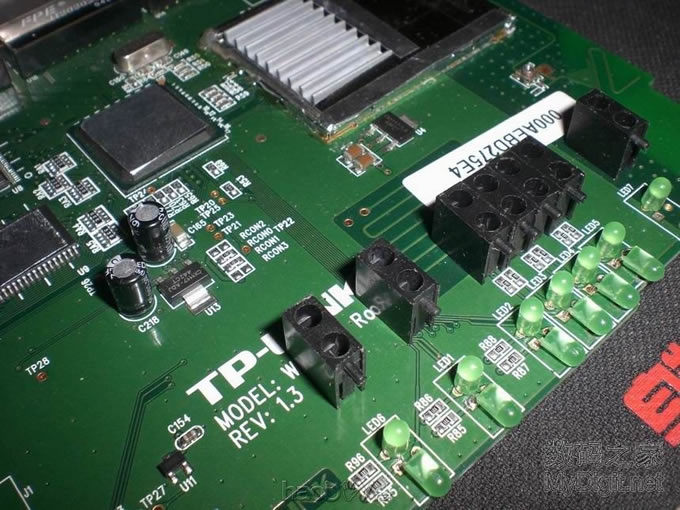

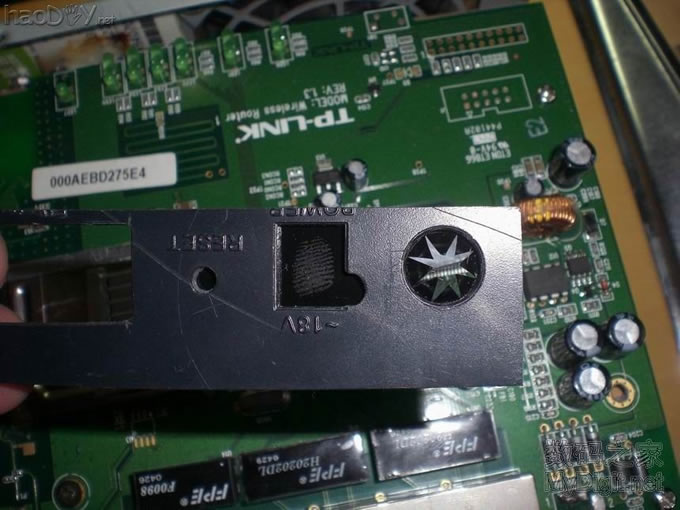

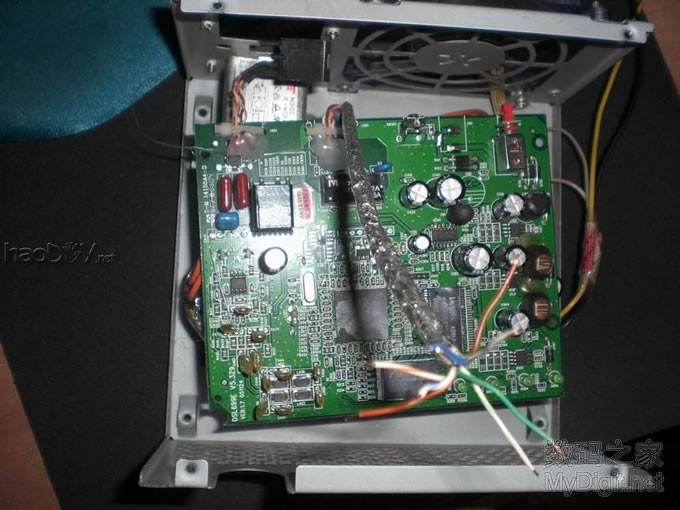

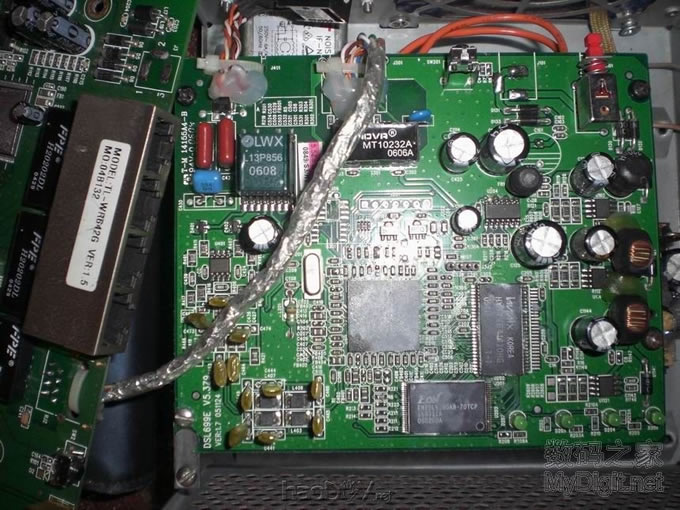

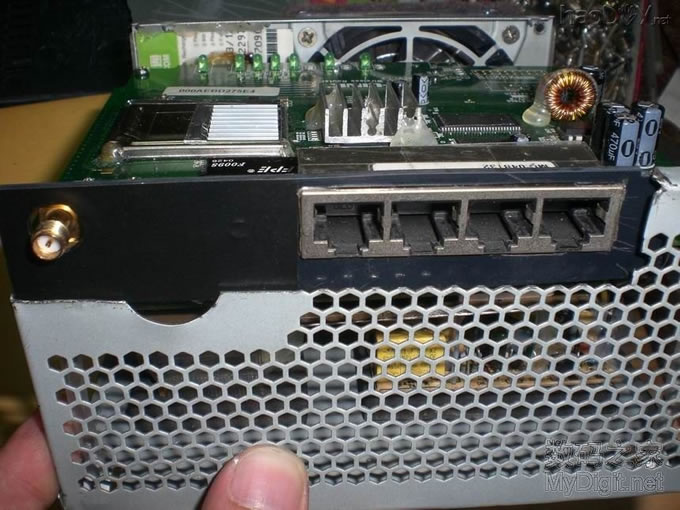

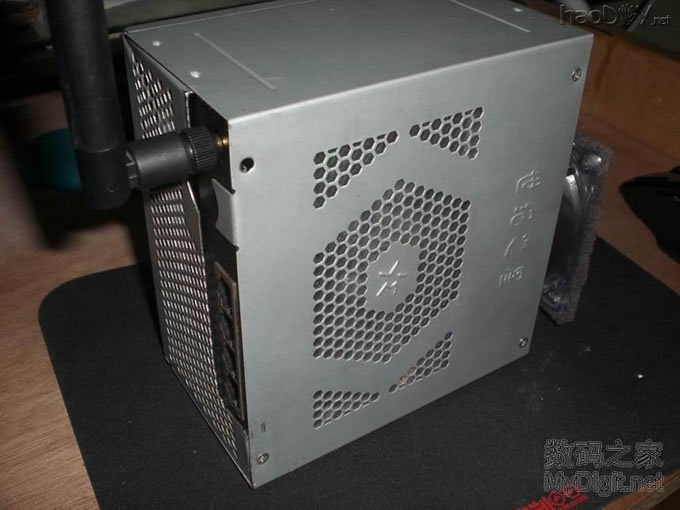

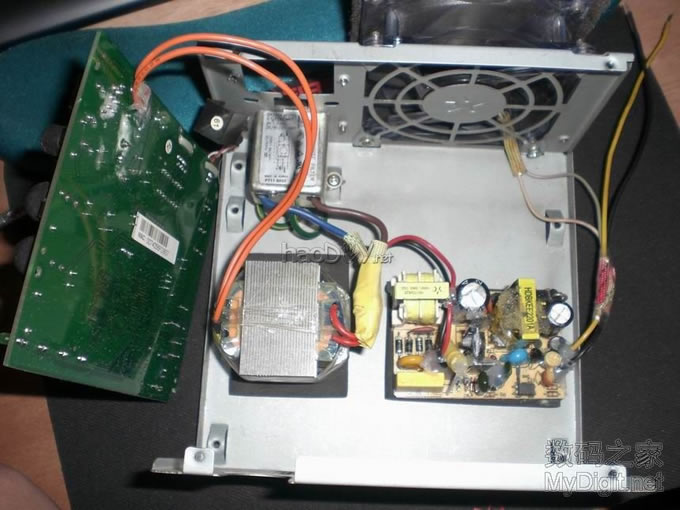

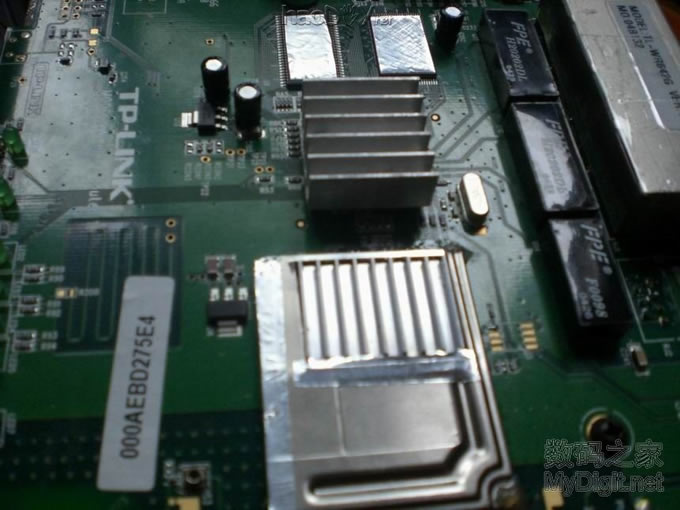

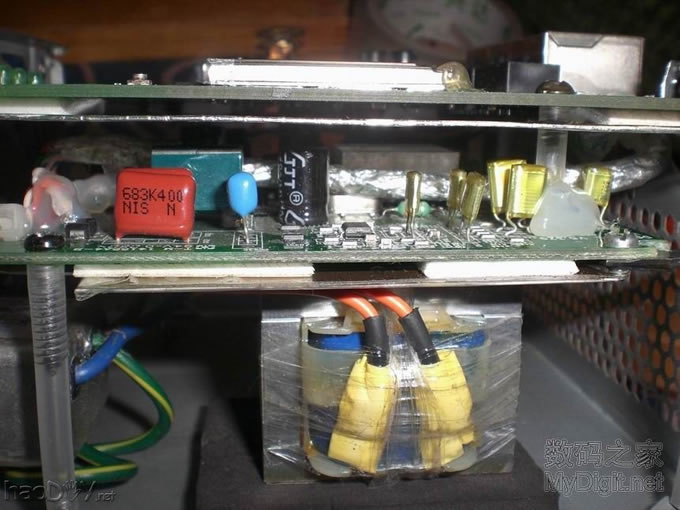

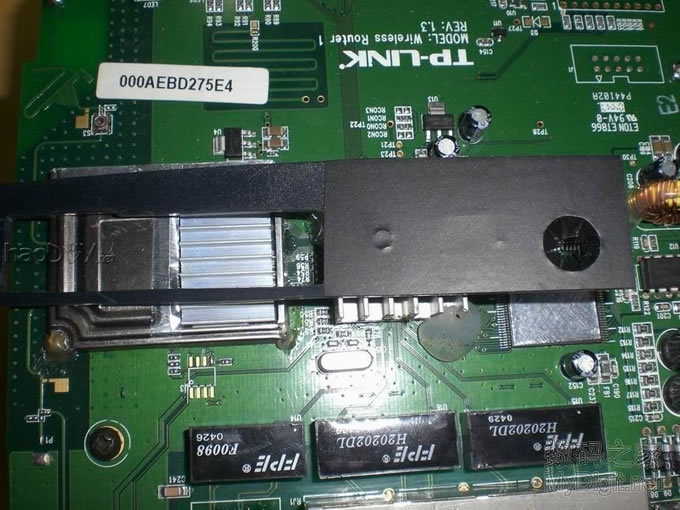

之前看了一个坛友做的,得到了些启发,空下来就开始DIY了 网上淘的二手的TP-LINK TL-WR642G+ 108M 电信送的ADSL猫 台式电脑电源外壳一个 铝壳250V6A滤波器一个 历时2天半,准确说是1天半,先准备材料用了半天,然后等快递无线路由器到了以后修复升级固件并测试了一天。 体积其实差不多,感觉比原来还要省地方。(原先两个独立电源,两根电源线,一个猫与路由器的连接线,两台独立的机器,体积也不小) 原先两个机器,叠在一起总体积也差不多大小,而且还要占用两个插座,散热效果也不好,线也一大堆。如果将原先两个分别平放在地上,占地面积就比这个大一倍多了。 ![]() 安装好电源滤波器后固定两个电源,然后拆解路由器电路板上的电源及RJ45接口和电话线接口。变压器交220V转交18V,开关电源交220V转直12V 1.25A 固定风扇接好电源。 ![]() 加散热器之前的ADSL猫的电路,自己用铝箔胶带及透明封箱带和网线做的猫与路由器的连接线,为了方便就做直通线。 ![]() 来张侧面的 ![]() 加热熔胶双重固定,可以看到铝壳滤波器,不过是韩国产的。 ![]() 路由器到手直接拆了,连里面的LED指示灯座都拆开重新焊上去,目的是为了缩短电路板的宽度3mm。发现这样灯更好看,哈哈 ![]() 路由器到手拆开后发现无线模块上面的屏蔽盖没有,自己用一个硬盘盖剪了块用上去,并且之前测试的时候发现无线模块中的主芯片温度很高,加了散热片后的效果。并且用铝箔封住了缝隙。 ![]() 整体效果,在其他的芯片上贴上铝箔只是有助于散热。 ![]() 用空的水笔笔芯充当铜柱。 ![]() 拆除路由器上的RJ45接口及电源接口,并于ADSL猫连接。 ![]() 给电话线的接口用铝箔做个简单的屏蔽,外层再用2层透明胶带绝缘。 ![]() 效果完成。 ![]() 用硬纸板+铝箔+透明胶带制作电路板抗干扰层。不知道效果好不好,反正感觉有总比没有好。呵呵 ![]() 泡沫双面胶固定自制的抗干扰层。 ![]() 完成效果。 ![]() 用老的充值卡做的隔板安装电话线接口。贴上黑色PVC贴纸的效果。
[ 此帖被jackleeo8在2010-10-11 13:36重新编辑 ]

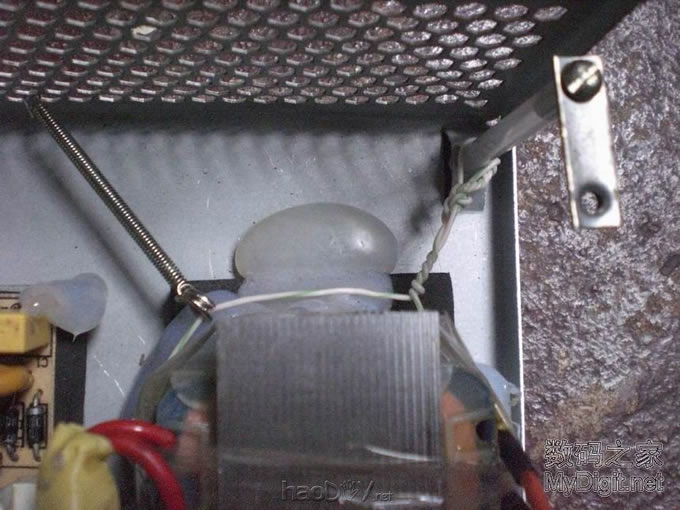

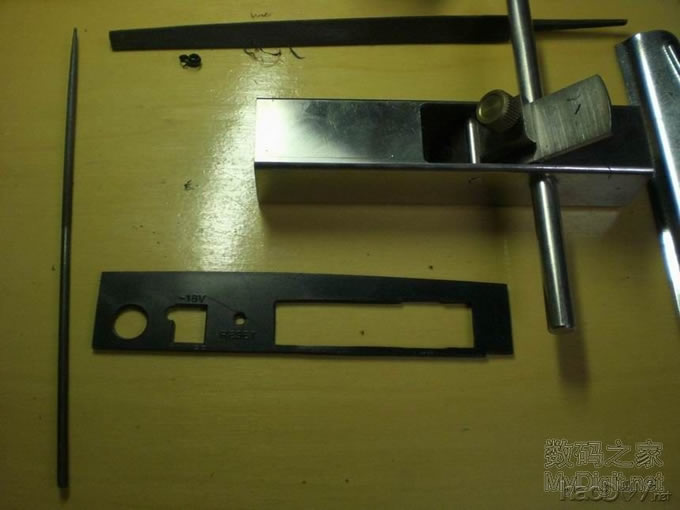

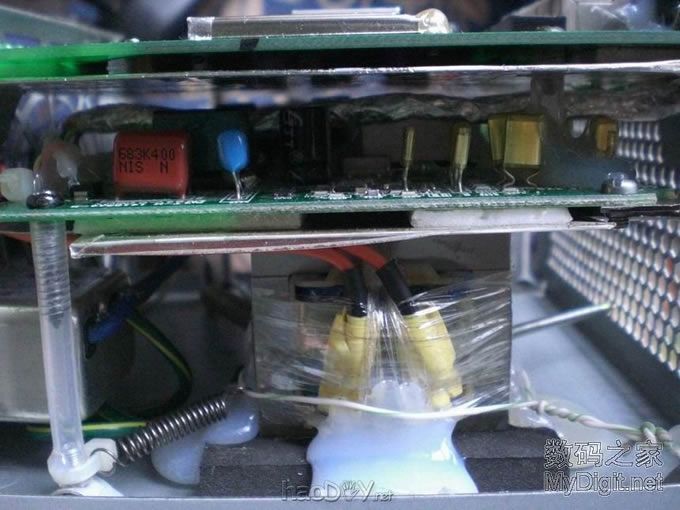

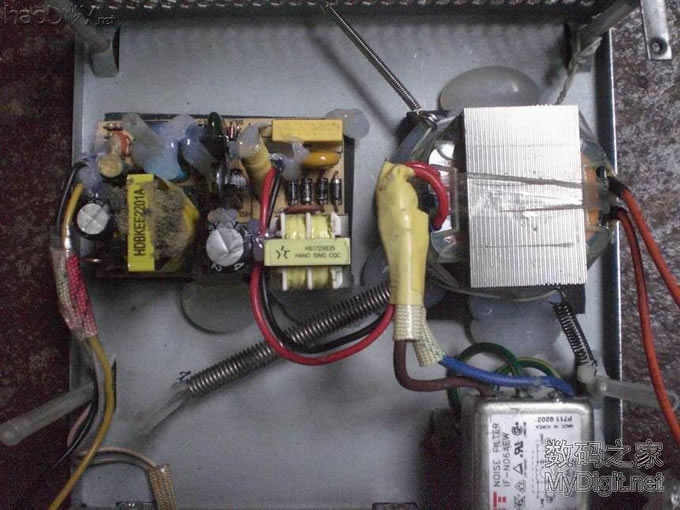

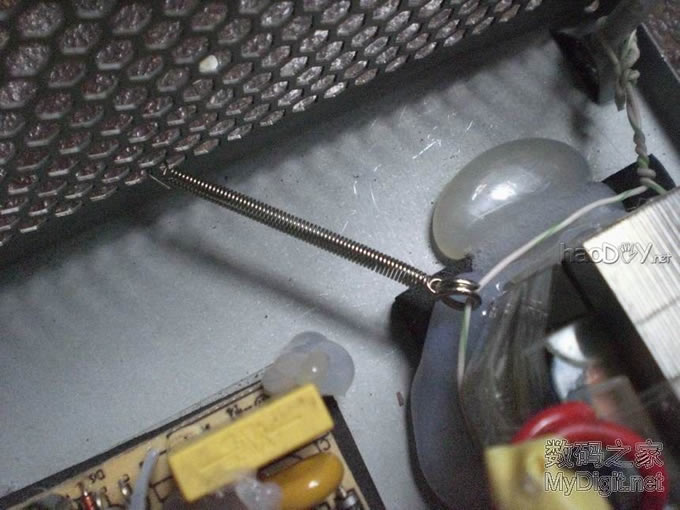

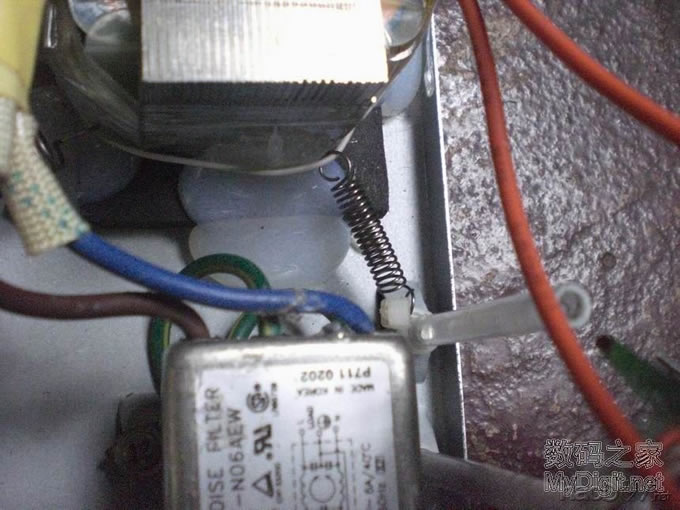

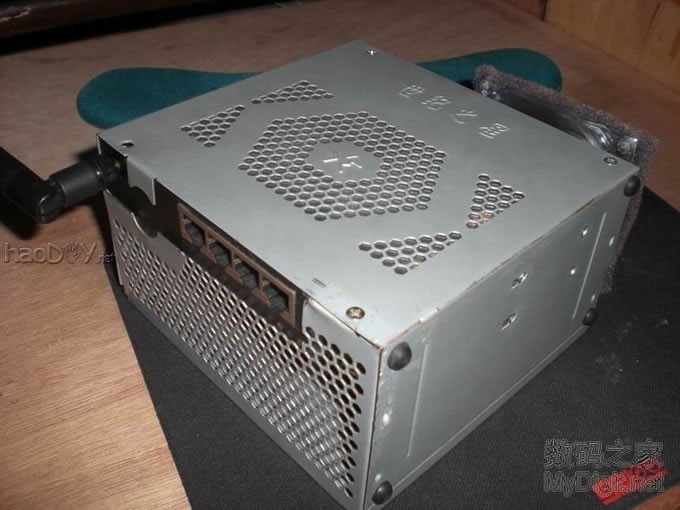

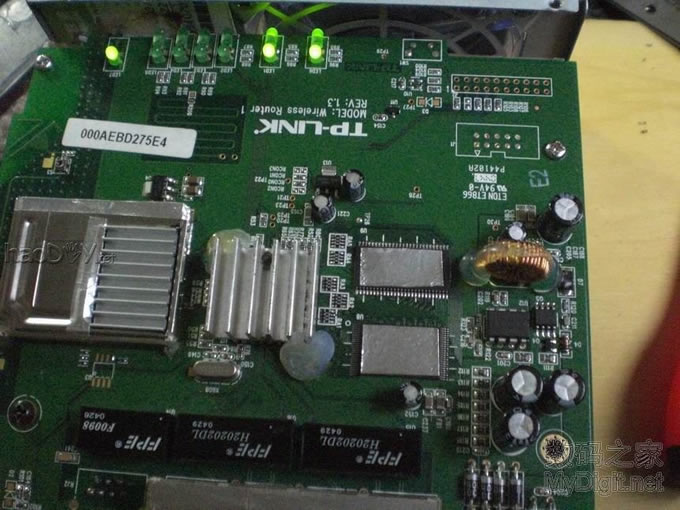

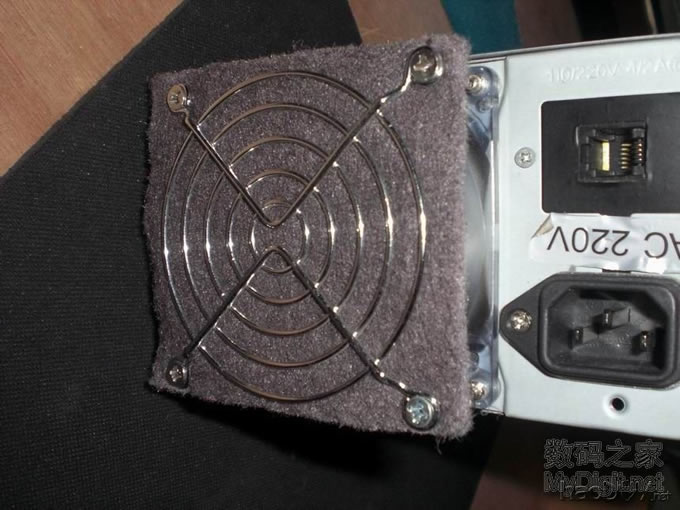

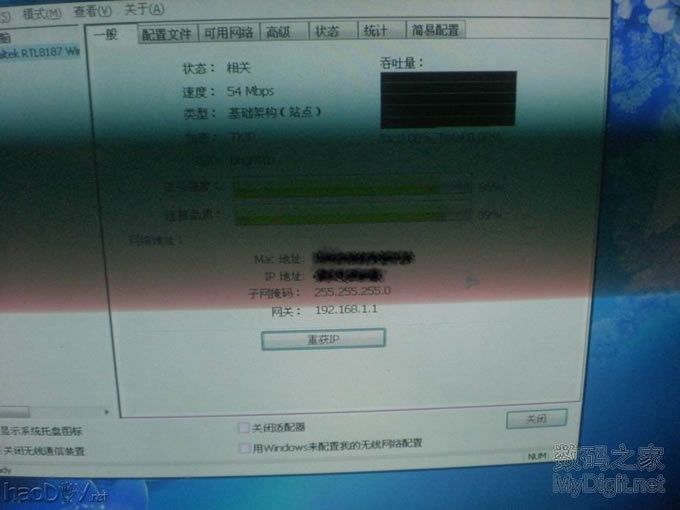

(责任编辑:admin)![]() ADSL屏蔽层安装后的效果。 ![]() 同样的方法给路由器也安装抗干扰板,并用剪刀剪掉电源外壳一角。 ![]() 双层电路板+双层抗干扰层, 变压器用EVA泡沫垫+油性双面胶固定。倒置一天试验无问题,不过感觉还是不太让人放心,改天用扎带固定在支撑杆旁边。 ![]() 图片有点模糊了。 就是给路由器主芯片加装散热器。 ![]() 电话线接口的固定特写。 ![]() 从ADSL猫的外壳拆下的背板,展示一下改造所用的工具,右边的长方形孔是用电钻加美工刀开的,原先只有两个孔,一个插网线一个插电话线的。 ![]() 装上去试试大小。需要再做修整。 ![]() 再一次用到黑色PVC贴纸。并开孔 ![]() 贴上黑色PVC贴纸后,背板内侧的特写 ![]() 安装后的效果,修补了两个窟窿,哈哈 ![]() 安装4个圆脚垫 同样是从ADSL猫的外壳上拆下来的。 ![]() 站立的效果 ![]() 背后的特写。风扇是的风向是从外至内 ![]() 风扇内的特写,利用三层金属网隔段。让风扇运转无阻挡。 ![]() 通电测试 ![]() 无线信号测试。 想给路由器上的那个铜丝绕的电感散热,不知道用什么方法好,既不影响正常工作,又能最大程度的降温。发现这个电感正常工作时热量不小。 原先只是用油性双面胶粘的那个变压器滑落了,因为工作时变压器会有一点点温度,造成双面胶软化。 现在改进了固定方式:热熔胶+油性双面胶+网线线芯+拉簧 ![]() ![]() ![]() ![]() ![]() |
