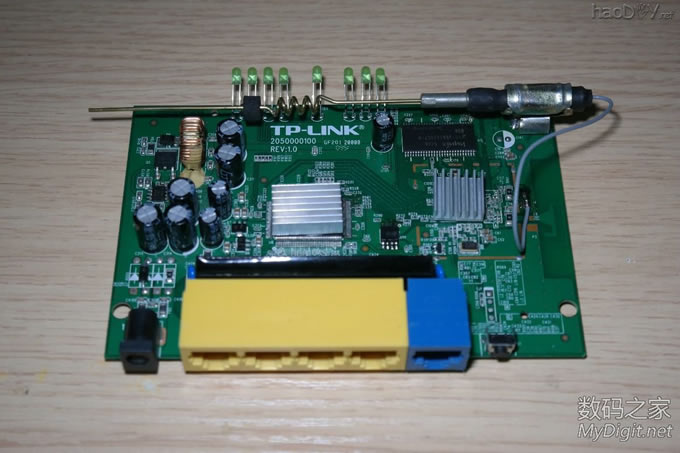

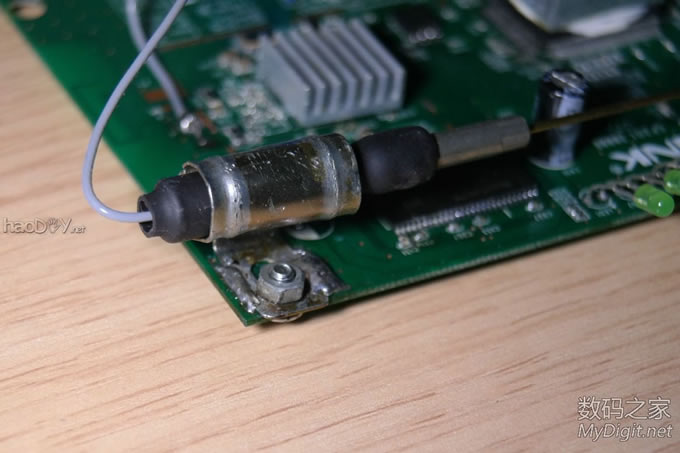

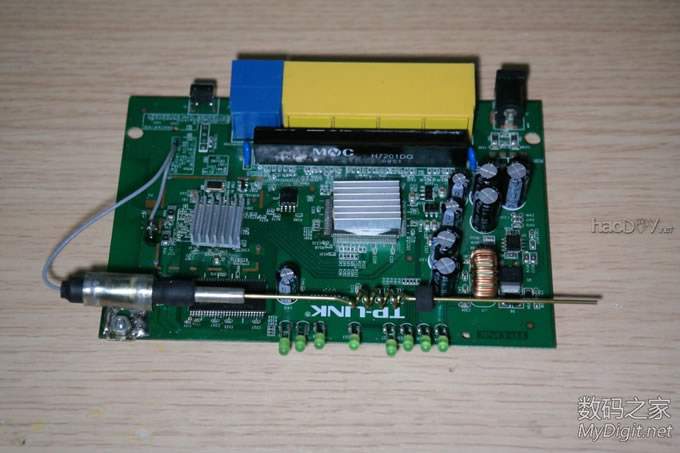

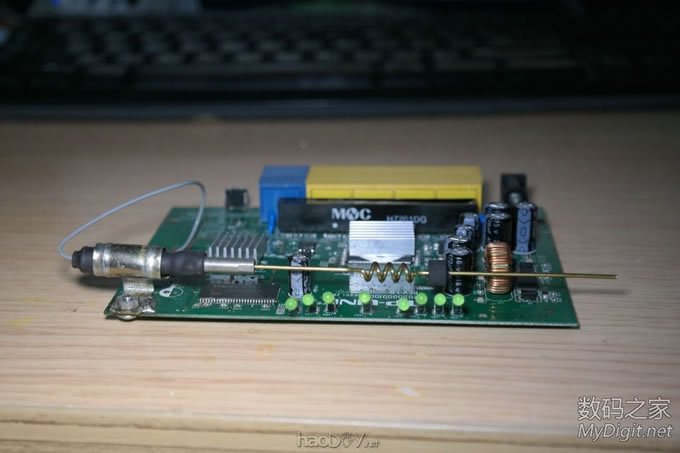

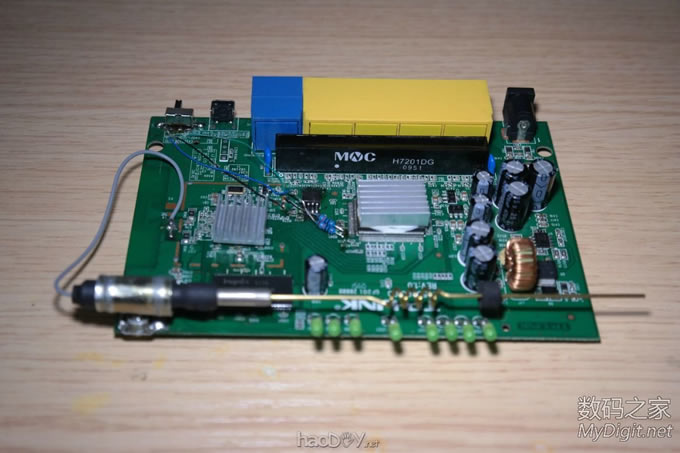

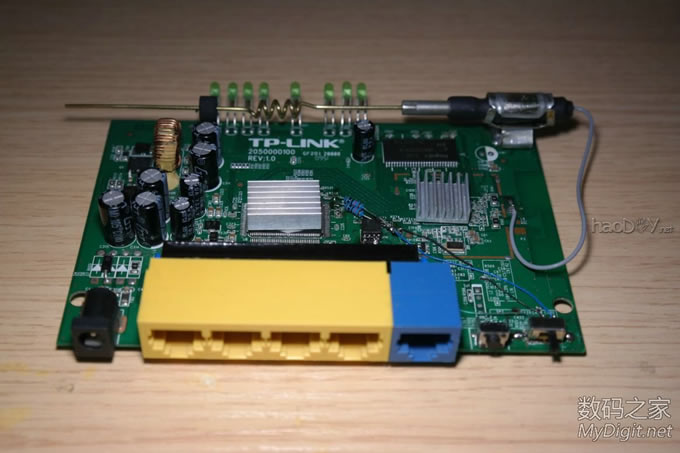

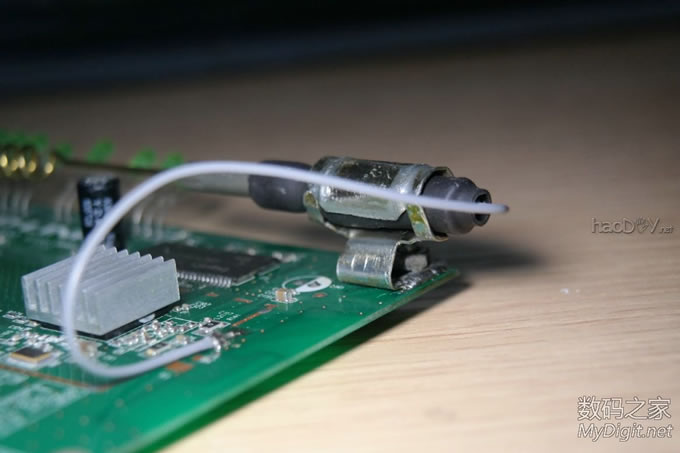

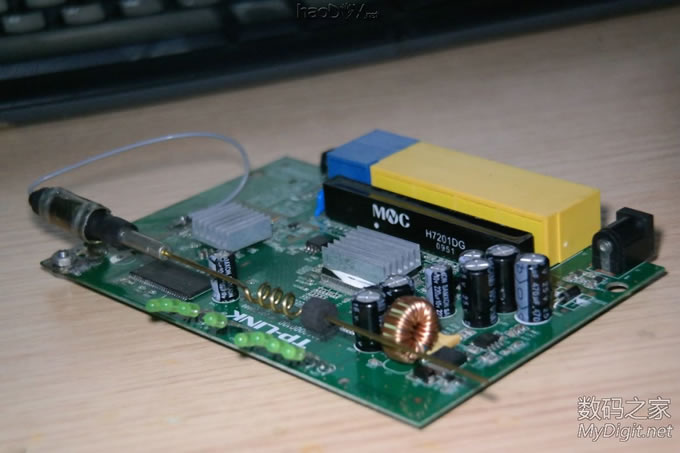

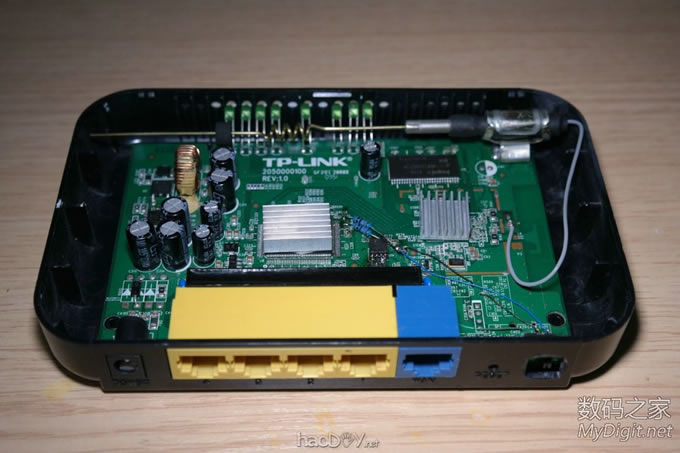

闲置的TL-WR340G+无线路由器改造，10块钱从坛友处搭单涛的， 到手后一直在吃灰，因为54M的无线实在太落后了（局域网链接太慢不说，而且我的网线带宽就已经是100M了，不太习惯用有线连接，无线连接可以避免网线击坏主机）。 今天无聊给它改造一下 ***升级32M内存（原机8M） ***升级8M闪存（原机2M） ***增加散热片 ***外置天线改内置 ***双系统切换 本来只是无聊的把天线改到内部去的，因为只想用来做中继，嫌外置天线碍事，谁知道越改越多，折腾成瘾............ 改造天线的时候忘记拍照了，给改好的来几张

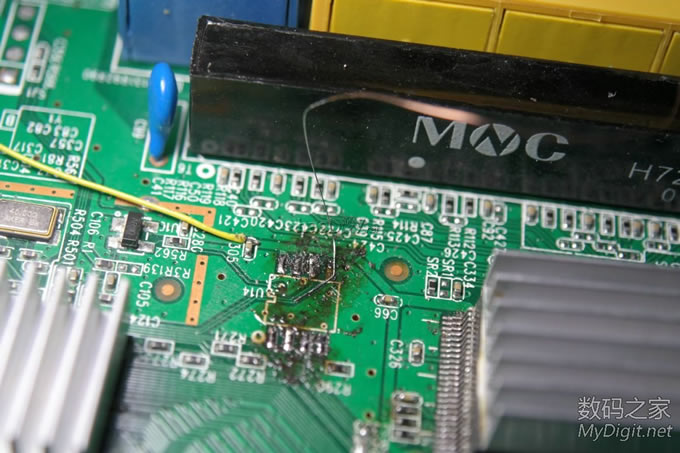

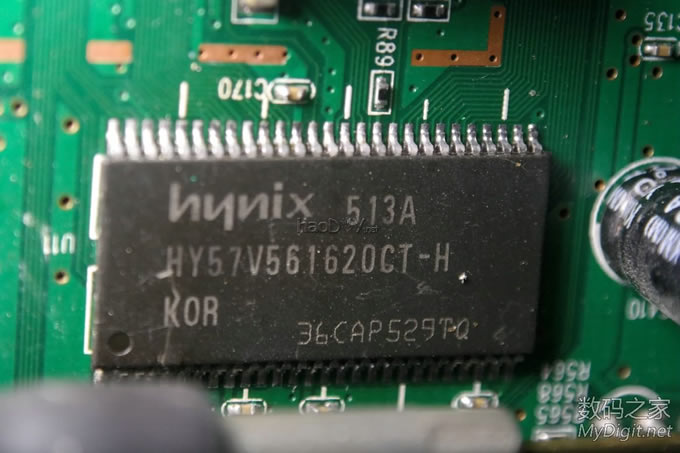

改好的32M内存，SDRAM

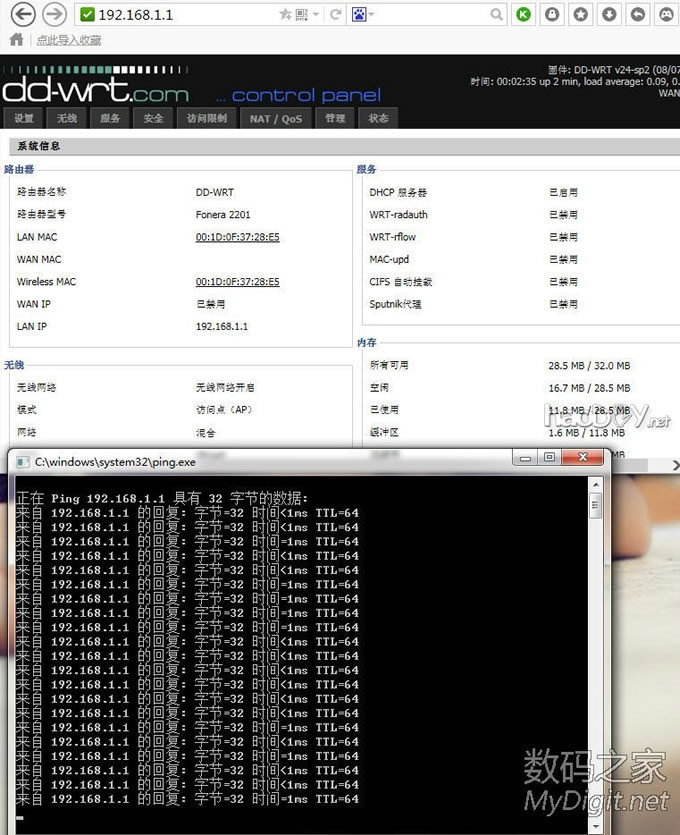

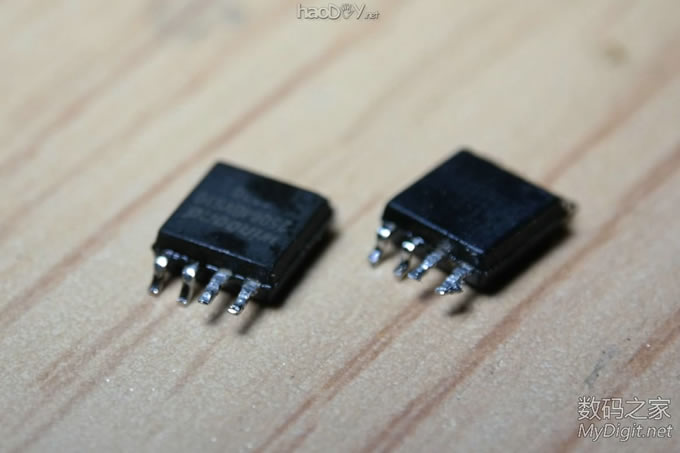

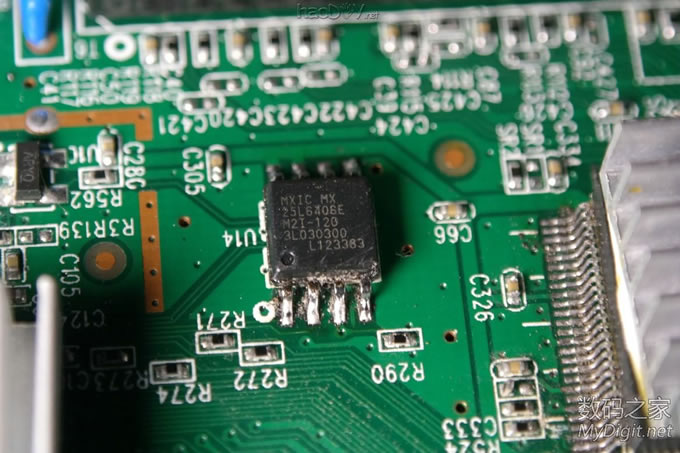

8M闪存，已经刷好DD-WRT

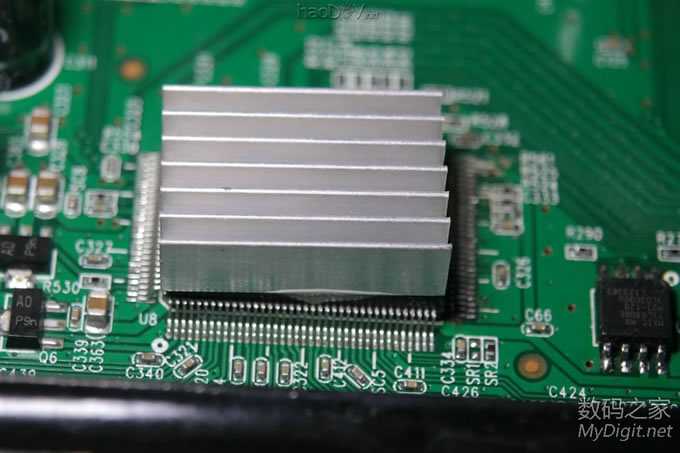

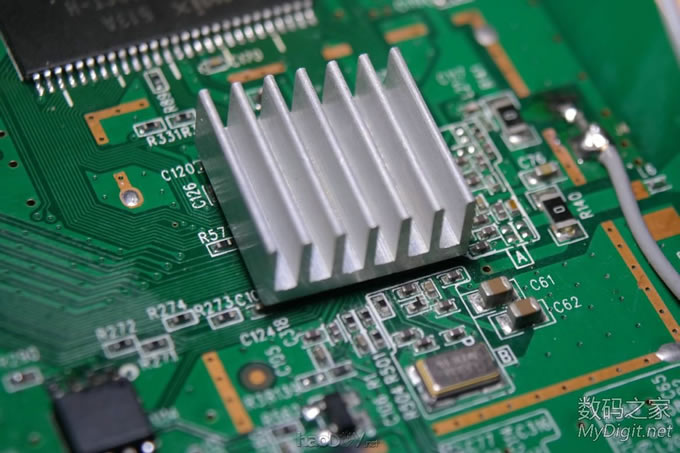

增加散热片

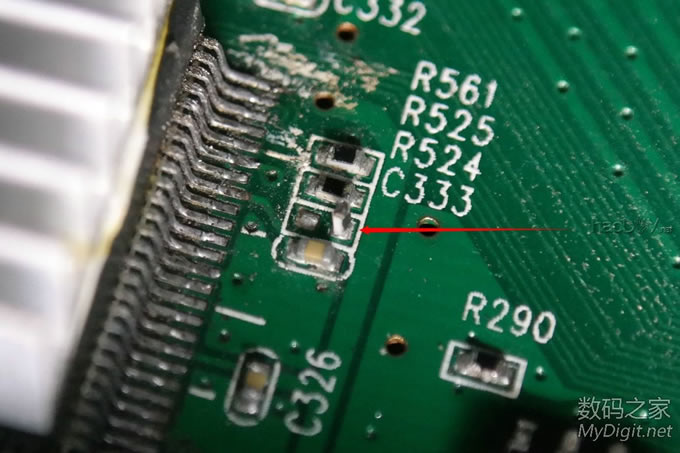

这货改DD-WRT还得把交换机芯片旁边的电阻拆掉（R524），不然有线连接有问题

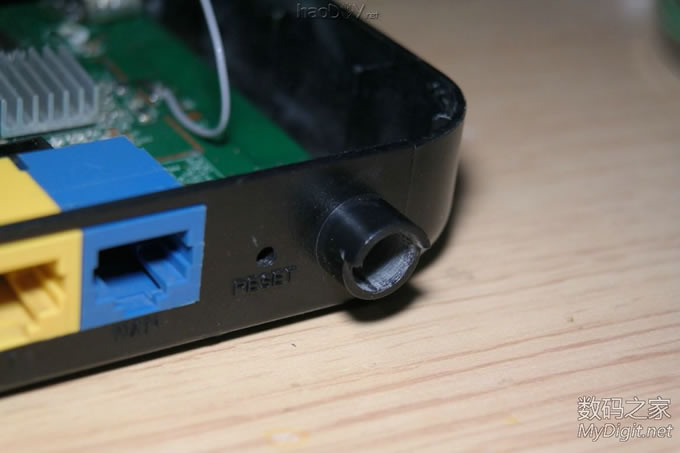

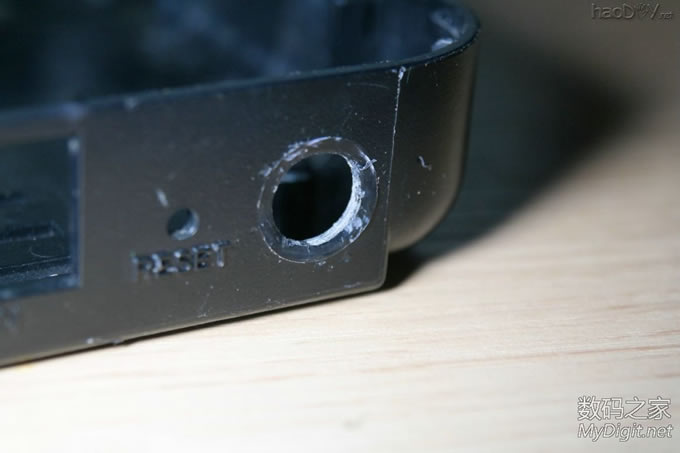

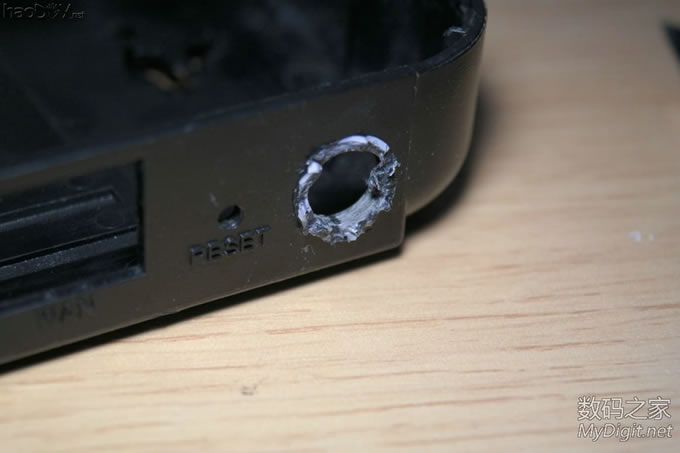

切掉天线口

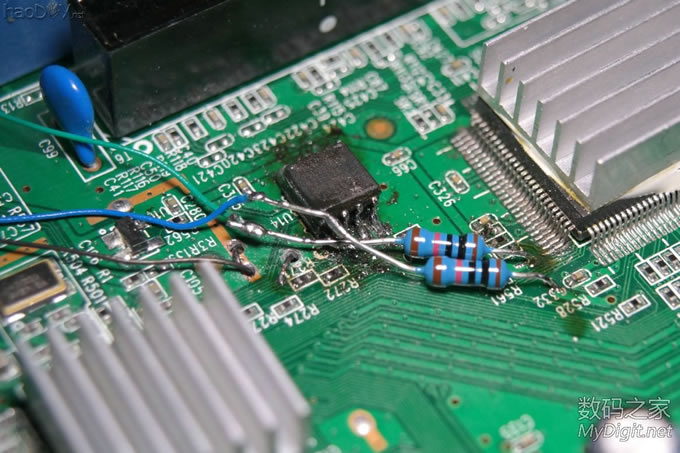

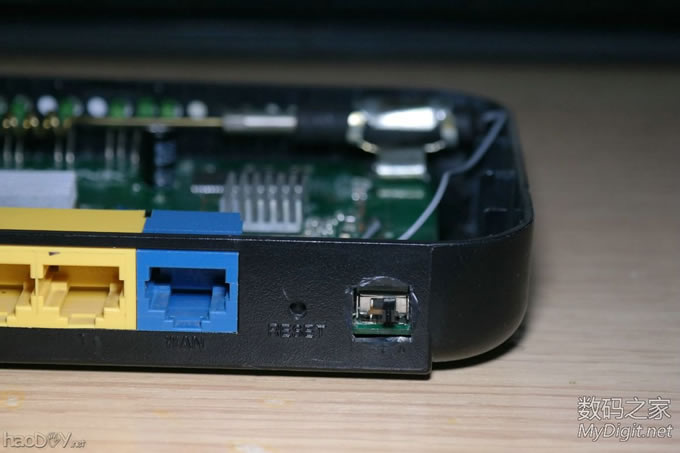

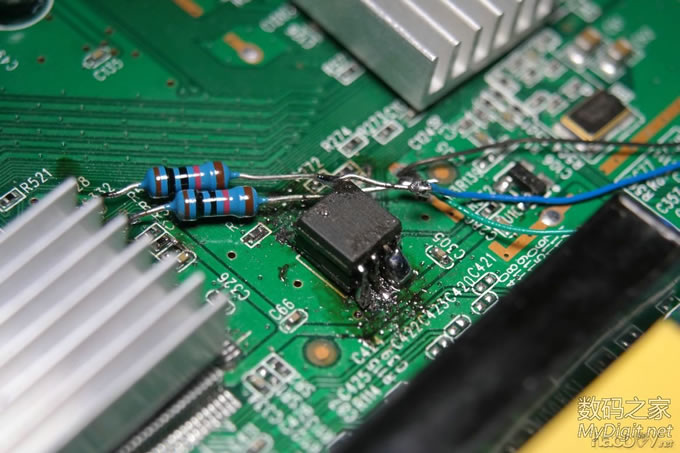

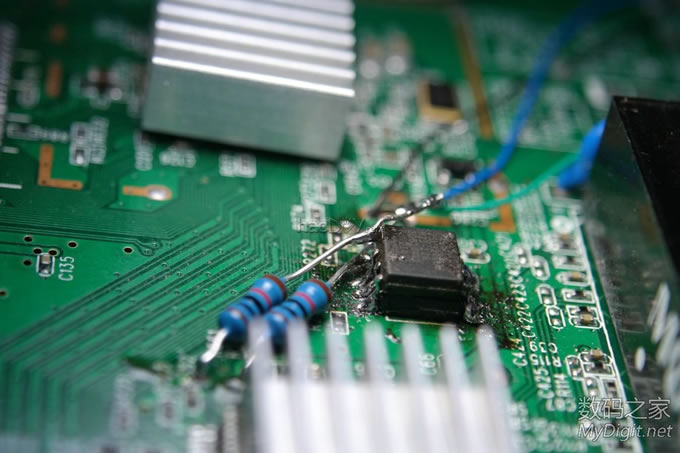

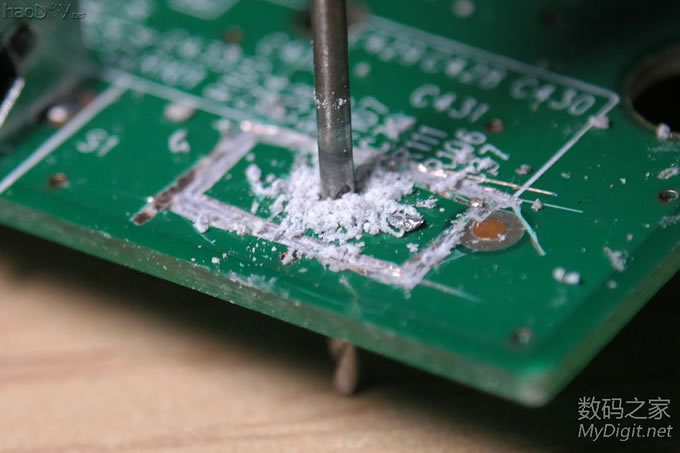

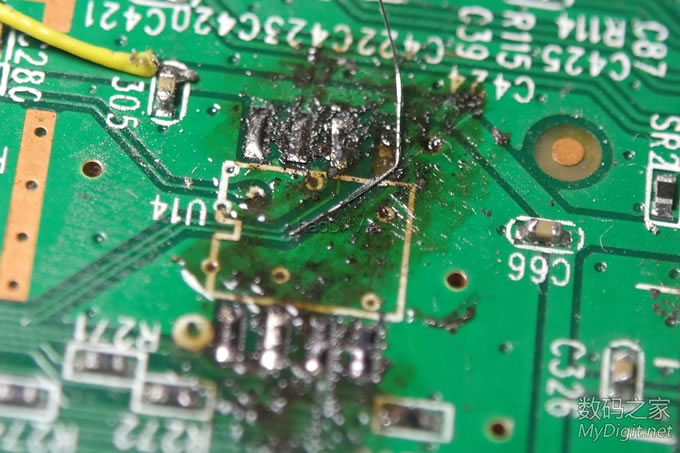

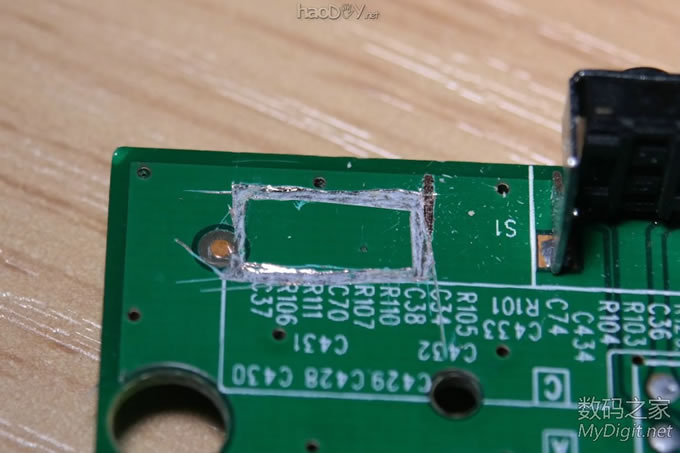

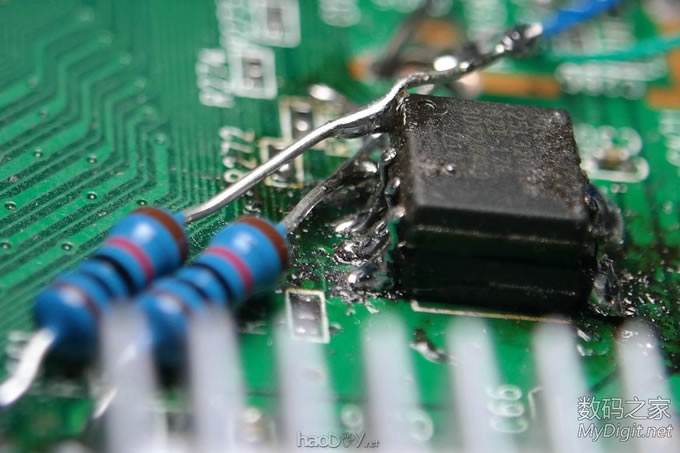

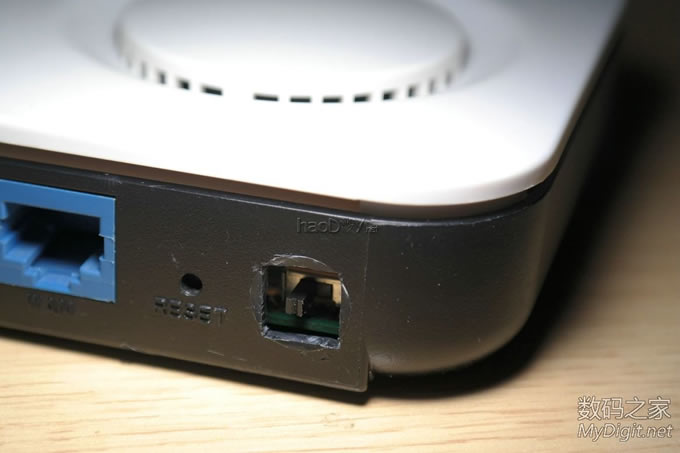

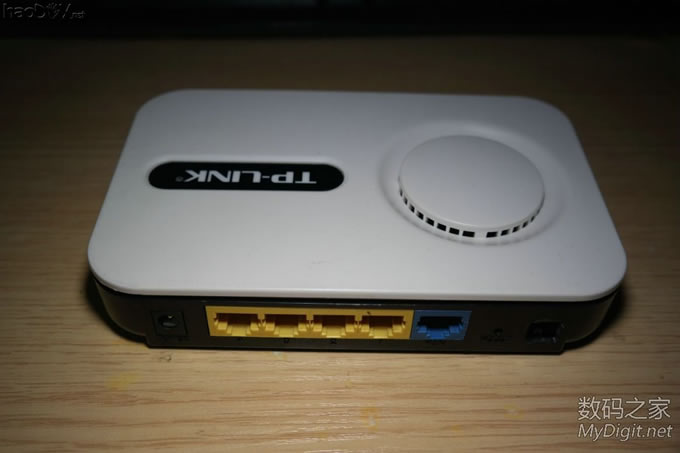

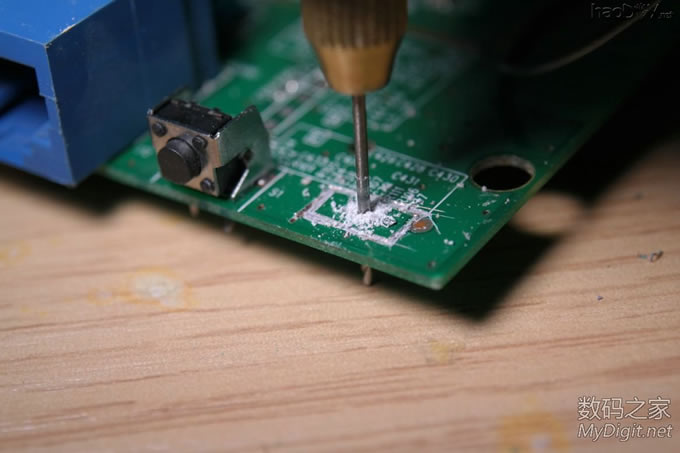

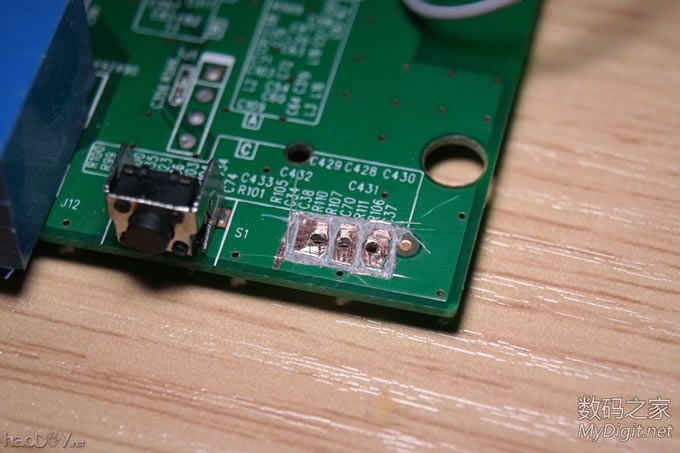

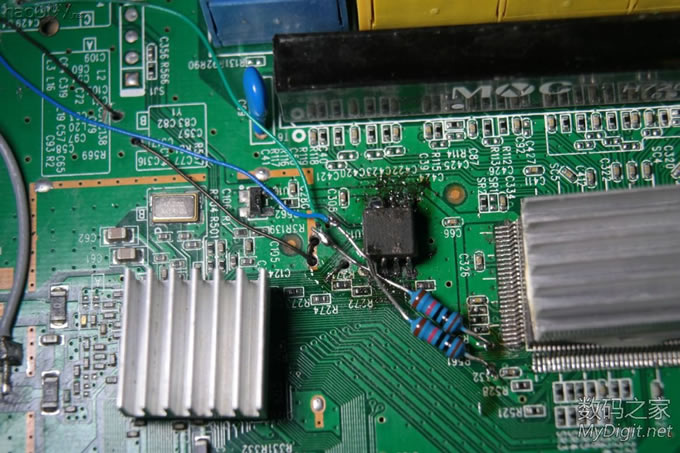

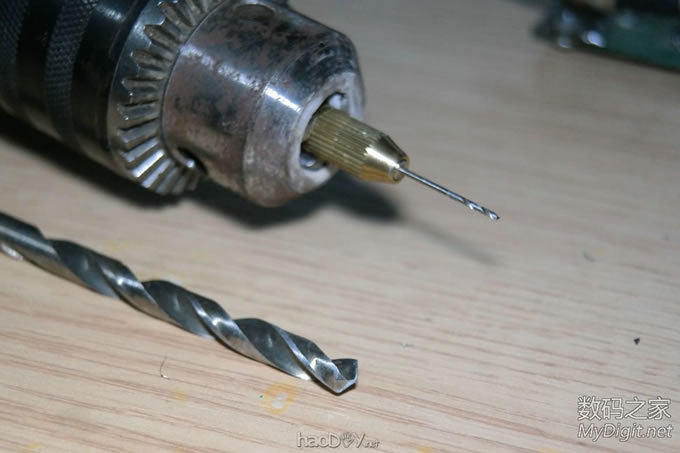

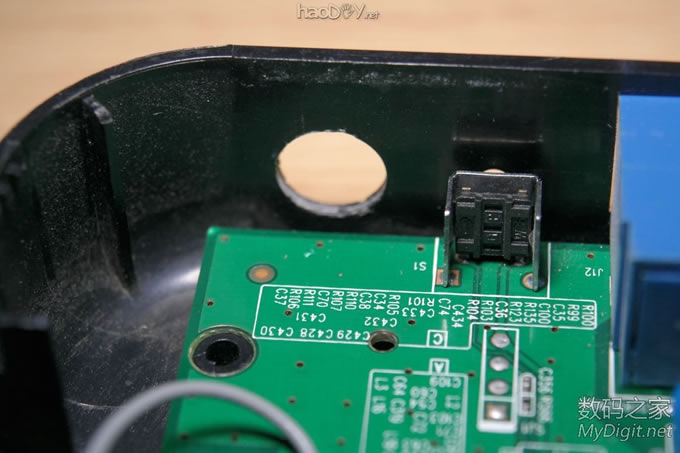

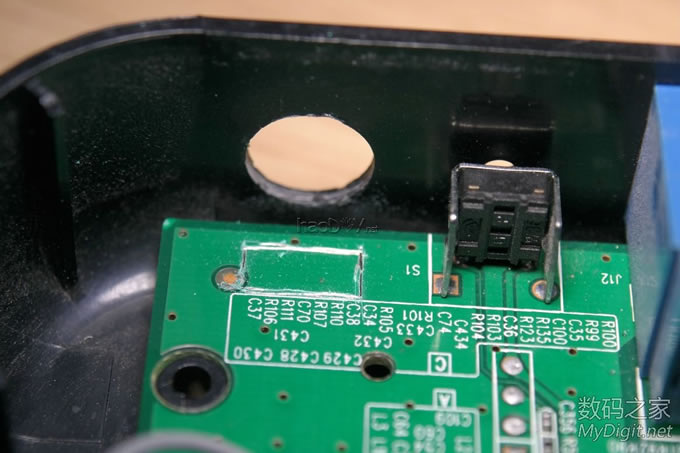

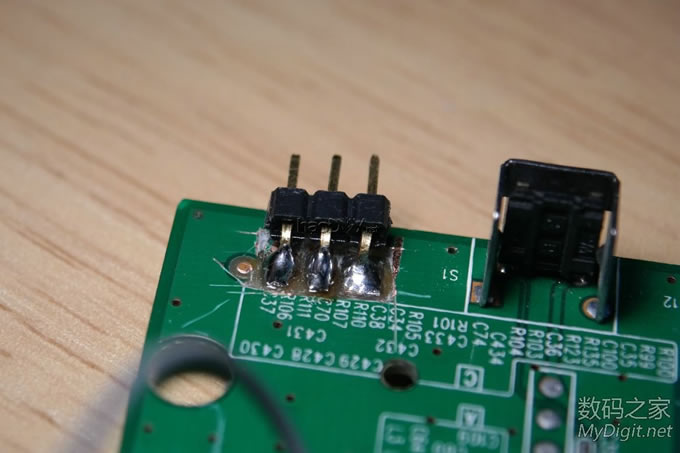

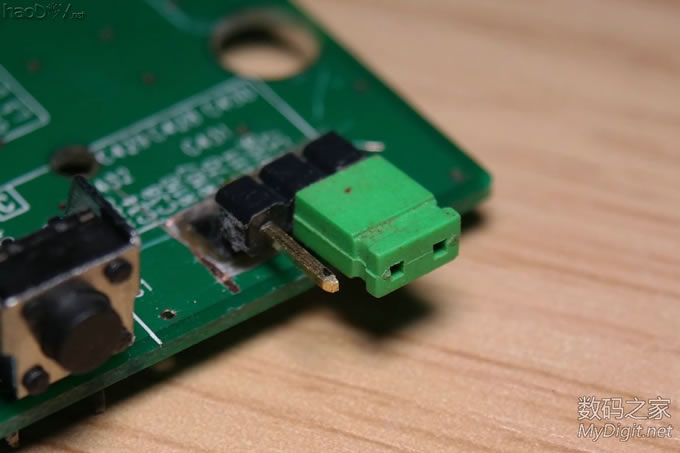

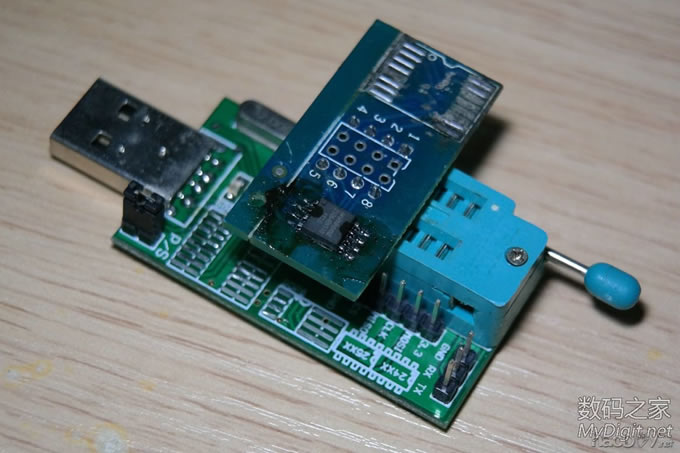

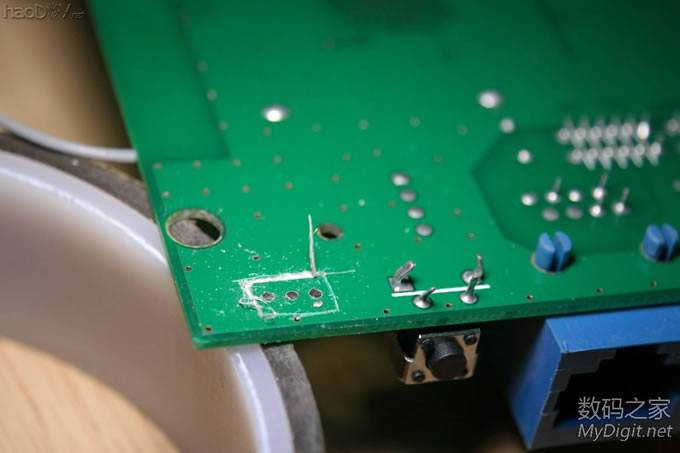

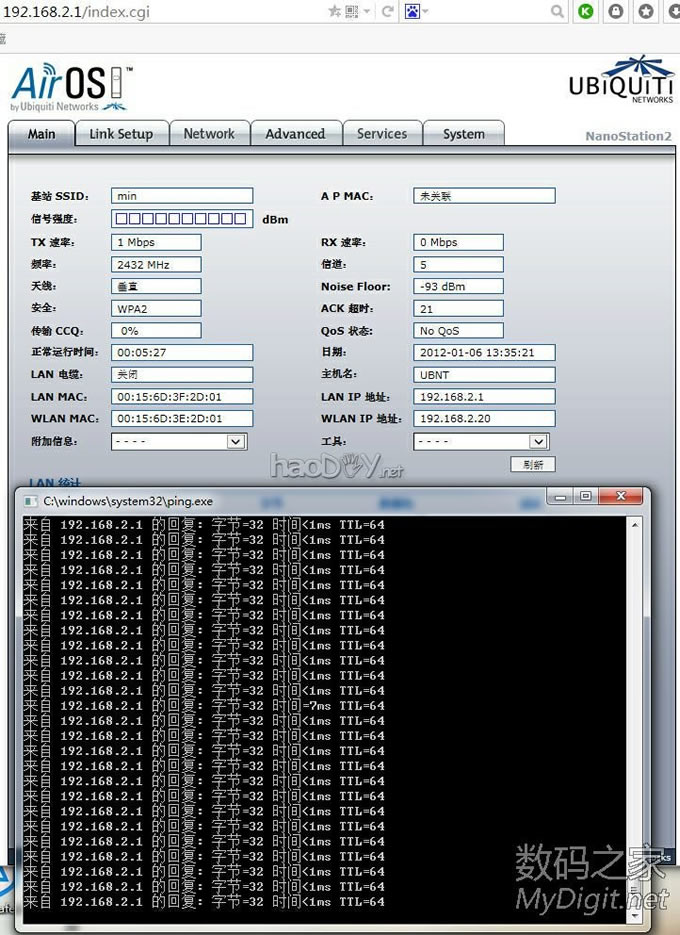

本来打算切掉天线口，找东西封口了事  这不 又想把这个口子利用一下，就想到安装个切换开关了，弄双系统 标记  覆铜板割开  微型钻嘴打孔    背面覆铜板也要割开   分成三部分，刮开油漆  最初是通过跳线帽来切换的，后来改为开关了（见三楼）   编程器写固件   叠焊闪存芯片（此处省略） 第一个DDWRT系统顺利启动了  第二个UBNT系统启动不了 折腾了很久才发现，原来是UBNT固件太娇气了，很多闪存型号芯片都不兼容（建议大家改的话先单独刷UBNT确定能启动再搞双系统） 多次更换闪存型号，焊接了很多次，导致焊盘都坏掉了，只好飞线修复   开始的通过供电VCC极性切换也不能启动UBNT（DDWRT则可以），最后也改为断开第一脚+电阻的方案了 详情查看我发表的专门改双系统路由器教程的帖子http://bbs.mydigit.cn/read.php?tid=610045       折腾完毕，装机
