●给无线路由器加装外接电池供电。

●给无线路由器加装micro接口，让它能够从电脑取电。

●集成充电控制，尽量减少日常需要的管理。

DIY需要的工具和材料：

●无线路由器一个，这里选用的是TPlink的WR710N型号。路由器的基础功能决定改造后的功能，如果你需要插3G网卡的话就需要选带有相应功能的。

●锂电池一块，这里用的是一块华为C8650的电池，不过它的体积过大，最后就只能外置了。电池的容量越大越好，路由器能坚持的时间就越长。

●充电电路，上面提到的C8650电池自带座充，改造起来相当省事。

●电磨，或者好用锋利的美工刀。

●电烙铁，焊锡，助焊剂，导线，胶带，502胶，环氧胶等。

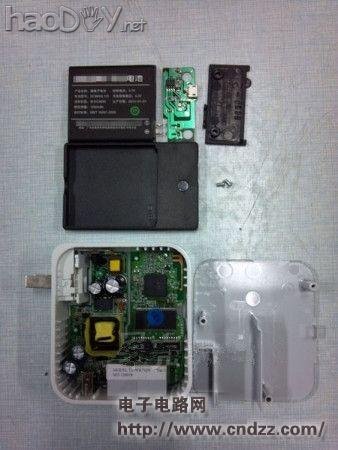

2、拆解路由器和电池座充

路由器由内部的塑料卡子卡住，小心一些用指甲或者三角撬片就可以把盖子取下。 电池座充背后两个橡胶帽盖住螺钉，直接旋下即可。

可以看到这款无线路由内置了连通市电的电源，很方便改造。

3、改造路由器

这一部分动手之前，有条件的话最好看一下路由器的电路图和相关维修资料。 对这一次用的WR710N来说，它自带内置的5V开关电源提供USB接口的电源输出，然后通过背面的稳压芯片U10降压到3.3V供给无线部分工作。基于这一设计，改造的计划如下：

拆掉U10，将无线部分的3.3V电源输入和开关电源的5V输出引到路由器外。用5V输出在接电的情况下给外接的锂电池充电，同时外接电池通过3.3V电源输入给无线路由器供电。

具体的改造方法如下：

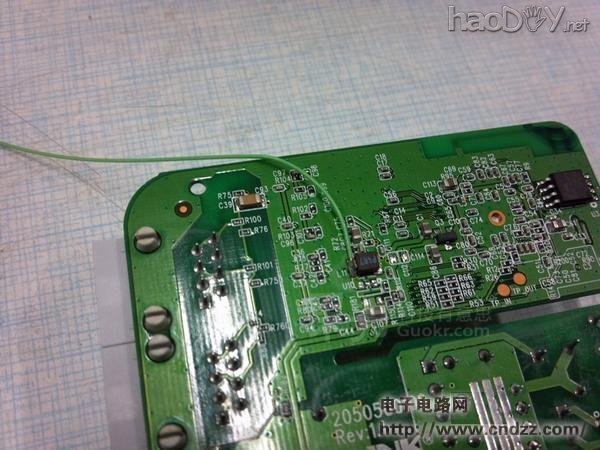

    用热风枪或者烙铁拆下U10，清理焊盘。

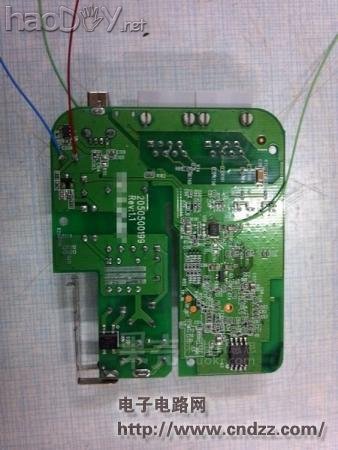

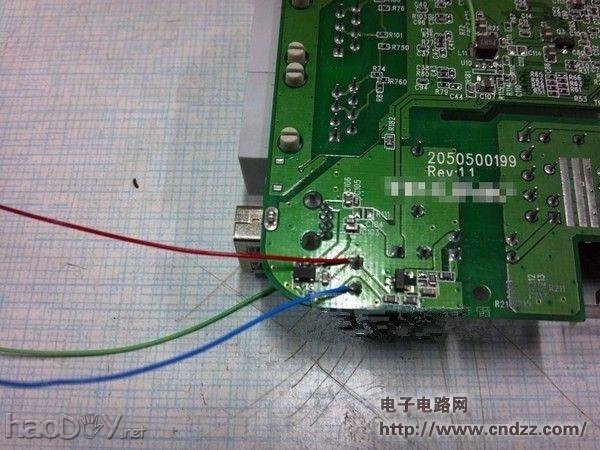

    将5V输出（红），原先U10的3.3V输出（绿），地线（蓝）分别引出。

    用电磨在路由器外壳上方钻个洞，穿出三条外接线。

把路由器按拆解的逆过程组装回去。这时候注意引线要远离高压部分，最好用绝缘胶带固定好。
