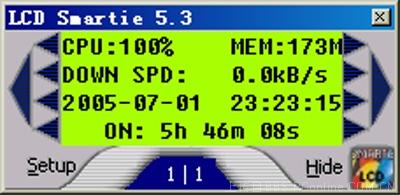

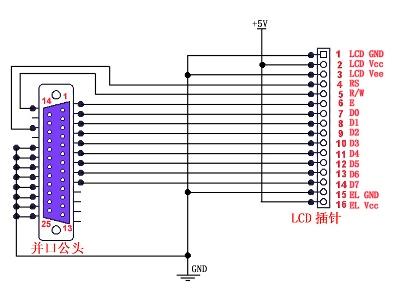

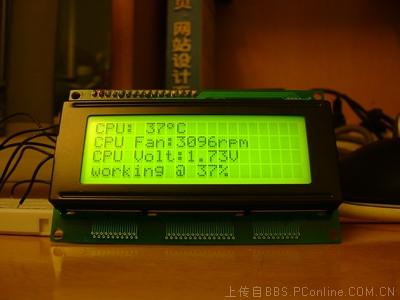

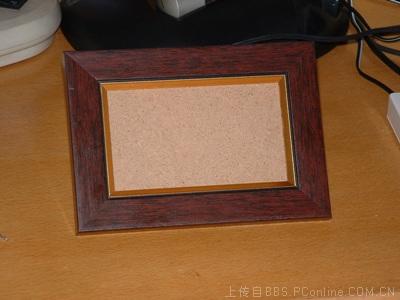

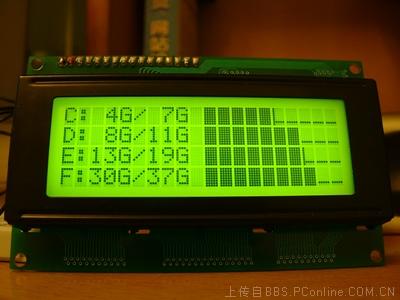

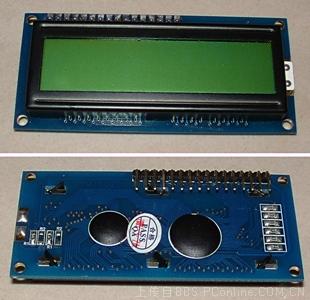

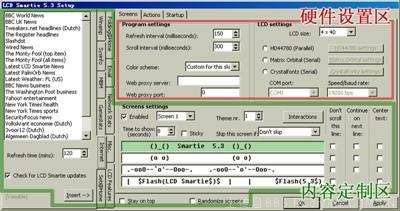

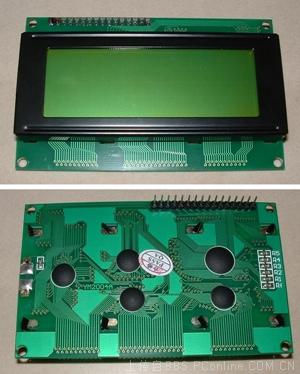

制作PC状态监测液晶屏的突破口就是电子市场中很常见的字符型液晶屏，优点有：规格众多，字符数从8×2到20×4一应俱全；价格低廉，20×4的不过40多元；结构简单，采用8位并行数据总线；技术成熟，全部采用日立HD47780兼容控制芯片；通用性强，不同厂商生产的液晶屏的16针接口几乎全部相同（至于为什么是“几乎”，后面会提到），大大地方便了我们的DIY。 现有几种DIY方案，其中使用串口和USB口的方案必须借助于额外的串并转换电路，也就必须自制印刷电路板，不大适合普通玩家。于是，我们的选择就只剩下了使用并口传输的那种，但是这对于使用并口打印机的朋友来说，算是一个不小的遗憾了。此外，受字库限制，这类字符型液晶屏无法显示中文也是难以解决的难题，不过好在用英文显示PC状态也是可以满足要求的。 材料的确定 方案确定之后，就该去置办材料了。  图4：20×4的液晶屏  图5：16×2的液晶屏  1.液晶屏一块：推荐购买20×4（俗称2004）或16×2（俗称1602）的，因为出货量最大，价格比较合理。前者一般在45元左右，后者20元左右，注意选择带有背光和背光限流电阻的产品，最好索要图纸、问清管脚定义。 2.并口插接件一套：售价1元，包括25针公头（别买成母口的）和塑料外壳。 3.16针插接件一套：包括一套插针、插针帽和对应的插座，一次买40针一排只花两元左右。 4.线材：不少于12针的电缆，最好有屏蔽曾并良好接地，长度自定。 5.电源：选配件，想把液晶屏装进机箱的读者不用考虑电源，直接使用机箱电源中的5V供电。如果想把液晶做成升技“游戏魔眼”那样摆在桌面上，就要购买一个5V不小于200mA的电源（推荐用500mA的），因为并口只提供数据线而没有供电线，变压器方式或开关电源均可，都不会超过15元，需要注意的是应选择电压准确的产品，不要超过4.9～5.2V的范围。 6.相框：用于在桌面摆放液晶屏，价格2元，大小比较合适。 制作步骤  图8：制作的电路图 配件买回来，就可以按照电路图进行焊接了。需要注意的是，液晶屏的16针接口的方形管脚代表1号脚。这时，问题出现了，虽然16针接口是通用的，但是不同厂家对于15和16这两个负责背光供电的管脚上定义不尽相同，有的是15正、16负，有的则刚好相反，所以在动手前应该先用5V电去试验一下15、16脚的实际情况。可以放心的是，如果这两个脚反接，一般不会烧坏元件，只是不亮而已。如果发现实际产品和电路图在这方面有出入，应该交换线路的正负极性。有的产品的背光限流电阻预留有两组位置，对应两种正负情况，动手能力强的朋友可以试着改变两个贴片电阻的位置，以达到交换极性的目的。 制作小提示 1.厂商提供的管脚定义图也不能尽信，笔者的液晶屏自带的图纸就标错了背光的极性。 2.负责LCD供电的第1、2脚的顺序绝对不能搞错，否则可能立即烧毁液晶屏控制电路。 电路的接法比较简单，并口的2～9针对应液晶的7～14针，是8位并行双向数据接口；并口的18～25这8根数据地线针连到一起再接到电源的地线；剩下3条控制线从并口的1、14、16对应的接到液晶屏的6（E：使能端）、5（R/W：读/写状态控制）、4（RS：数据/指令输入控制）。液晶和背光共用一套供电和地线分别接+5V和电源地线，液晶的3号脚Vee是显示对比度控制，接地表示取最大对比度，一般可以满足使用的要求。如果个别液晶屏发生字符过黑的情况，可以用500Ω电位器取0～5V之间的一个合适电压输入Vee，找到合适的对比度。 软硬兼施 方能“显示”  用于配合硬件的Smartie LCD的软件  Smartie LCD的软件可显示硬盘状态  Smartie LCD的软件可显示CPU等零件的温度、电压及转速 硬件制作完毕，没有软件的配合，是无法显示各种信息的。我们选择了这款叫Smartie LCD的软件（图九），是个免费软件，目前版本号为5.3。它功能强大，可显示CPU型号、频率、占用率、内存总数、剩余数、硬盘各分区的总空间和剩余空间、已开机时间、当前日期、时间、PC名称、当前用户名、Winamp当前曲目、码速率、播放时间、提示新邮件到达（可自设10个邮箱）、滚动显示新闻（各大英文新闻网站新闻）、网络游戏服务器状态、通过MBM5的函数接口监测CPU等零件温度和各风扇转速（可惜先要打开MBM5，占用了额外的系统资源）、还可以显示自定义的字符串，还具有闪烁、居中、滚动、换行等多种效果，可设定20屏的内容并可自定义清屏方式，极大地提高了液晶屏的可玩性  Smartie LCD的设置界面 安装时要先安装port95nt这个软件，重启后直接解压Smartie LCD到选定的目录，作为一个绿色软件，安装还是比较方便的。Smartie LCD的设置包括对硬件的设置和对内容的定制。其中硬件设置相对简单，需在右上角的LCD settings栏中选择合适的液晶屏字符数（16×2或20×4），并点选HD47780 Parallel项，硬件设置即告结束。 剩下的工作就是定制想要通过液晶屏显示的信息了，具体步骤是点中文本栏中的一行，删去原有内容，在左边的列表中选中需要的内容，点击“Insert→”，将该项添加至文本栏当中。设置完一屏之后，可以通过screen X的下拉列表选择屏幕数，设好所有内容后，可以把没有用到的屏幕的“Enabled”前面的勾去使该屏内容失效。注意有些函数是可以嵌套调用的，如CPU占用率可以表示成“$Right（$CPUUsage%,$3%）%”，就是把“$CPUUsage%”这个函数嵌套到“$Right（ins variable（s） here,$3%）”这个函数内部，达到右对齐的目的，避免CPU占用率从两位数变为100％时，字符串发生移位。“$Flash（insert text here$）$”的作用是把嵌套在其内部的字符串或函数闪烁显示，以达到丰富显示效果的作用 (责任编辑：admin) |
