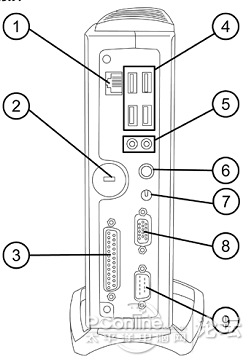

发帖之前先来个全家福  简介： 说到下载机相信大家都会第一时间想到哪些淘宝上的下载机、带USB的路由器、HTPC、离子平台、MiniITX供电的主板、P3板、Atom版、UMPC、二手笔记本等等。 这么多下载机器，该选哪个好呢？ 最后我选用了瘦客户机，一个一般大众都很少接触的机器。 选择原因有以下这些： 1.节省空间：相对于自组的P3板、HTPC等要节约不少摆放空间。 2.价钱便宜：相对于MiniITX板、离子平台等机器要便宜不少。这个瘦客户机我主机+改装才400左右。当然，分钱分货。瘦客户机自然是无法播放高清电影了。有钱自然是买前者了。 3.功能全面：相对于USB路由、下载机等，瘦客户机功能比他们强大了不少。因为USB路由和下载机都是用Linux平台，而且硬件体质差，导致P2P协议下载资源比正常电脑上少。另外，有时候下载网盘等的东西，用路由和下载机都不行了。 4.节约用电：这点就不用多说了。我自己实测。瘦客户机的功率在15-17W之间，这个数据已经包括在100%负载环境下的结果。 于是我便购入了一个二手瘦客户机。打算用来专门下载东西用的。对瘦客户机一知半解的我，弄了好几天才摸到了一些门道。之后一直安安稳稳地用了一个多月，终于有一天，发觉板载网卡因为过热移位了。于是下了狠心，决定大改造，哈哈。 发挥我们DIY论坛“生命在于折腾”的精神！ 在后来近半月时间。从找机箱、电源，到通风、外观设计，再到打磨、切割、制作、上色。成品终于出来了。 真是有不少成就感啊~~~这是我第一次DIY作品，欢迎各位拍砖！ HP开机+PC、手机远程控制视频 懒得问老爸拿DV了。直接就用工人舍的自带WebCam录像算了。呵呵。 视频录制了开机视频、硬件信息、远程控制等。里面用的手机是Samsung I900。 或许会有人问工人舍的功率是多少。实际上我测量过时20W左右。当然，如果要+上3.5寸硬盘就要上30多W了。 废话少说，正式开始 先看一下瘦客户机的外观图，因为改造前都没打算照相发贴，所以这些都是在网上搜到的图片，都带水印，懒得搞了，哈哈。 方便大家对瘦客户机有一个更形象的认识。 瘦客户机就这么大  电源就是这种      再看看背面板说明  1. RJ-45（网线接口） 2. 安全锁 3. 并行连接器 4. USB 连接器 5. 音频连接器，麦克风输入/线路输出 6. PS/2 连接器 7. DC 电源输入 8. 视频连接器 9. 串行连接器 劏机图  这块板子一目了然，只有巴掌大小    44Pin的针头IDE接口   电子盘    主板电子  笔记本内存  详细配置： 惠普瘦客户机 T5710 处理器：Transmeta Efficeon 1.2 GHz 内存：512 MB DDR SDRAM 硬盘：512M 电子盘 电源：12V 2.0A DC OUTPUT 显卡：ATI Radeon 7000M 16MB 独立显存 网卡：板载 操作系统：Microsoft? Windows? XP Embedded SP2 补充一下 原配系统安装后只占200多Mb，其中省略了很多服务和文件，所以兼容性很差。这个系统只支持512Mb硬盘，装在其他大小硬盘上会提示无法验证的正版限制。 入手价格：大概300多大洋吧，我也忘了 改造经历： （这前面大部分是对瘦客户机的软件、硬件改造和改箱原因。不想看朋友的可以略过） 一看配置，各位一定会认为这机器完全没有发挥的空间，硬盘才那么512Mb小，用来载载东西也都凑合吧。 但是天生喜欢胡搞的我却不甘心，非要把这瘦客户机压榨得干干净净不可，拼了~~~！ 凑合着 当初买回来。只打算用来下载用的。所以就直接外挂移动硬盘，借助云端软件平台，解决了软件安装空间不足问题，绝大部分下载软件都能用，能用则用吧。 换系统 后来越用原配系统，就越发觉很多软件都不兼容，于是决定“休妻再娶”，转向研究安装完整版系统。把电子硬盘换了个大点的，安装完整版XP。 不过，天意弄人，装了很多次XPSP3。每次不是引导失败，就是停在了Windows XP 开机画面上面，又或者直接蓝屏。 就是怎么也找不到原因，真的被彻底打败了。 正在我想放弃的时候突然灵机一动——移动系统 接着在电驴上面找到了一个USBXP制作教程和Ghost镜像。 一试之下终于成功了，那我就直接上了一个3.5寸的台机1.5T硬盘，接上USB，PT挂种子不用愁啦。 就这样，弄是弄好了，也用了好一段时间。 三红门 不过，好景不长，由于这段时期是夏天，这部机器就巴掌大小，用的是被动散热，我一般都竖着塞在了台机旁边，够省位置啊。 终于有一天“瘦身兄”扛不住了，网卡因为过热移位了。 可能是移位不严重吧，网卡也是一会行、一会不行，这都得看“瘦身兄”的“心情”吧。 谁叫我之前这样虐待“瘦身兄”呢。呵呵。 突然想起家里的一台Xbox360了。莫非这就是传说中的三红？好在我现在用的是双65版。 言归正传，网卡“三红”后我就买了一个USB网卡了。总不能整天看“瘦身兄”脸色做人，对吧？ 精简架构 经过“三红门”后，换上新网卡，机器又能用了。 大体审视了一下现在“瘦身兄”的工作环境： ３.5硬盘接一个电源，瘦客户机接一个电源，再加上机器上面接了usb网卡、网线，usb键鼠，usb硬盘，有时候会接一下USB声卡听听歌，那感觉就像一团乱糟糟的内脏肠子，碍眼得很，而且USB口才四个不够用啊。再之搬动也不方便。 还是西简化一下架构吧。 思考之下，发觉现在是外挂硬盘运行USB XP，这样的话何不直连接主板呢？ 如果接主板的话那就需要转换卡和硬盘供电了。 于是我从淘宝上弄了一张44PinIDE 转Sata 硬盘的转换卡，一个12V 5V 2A的4Pin输出电源。 用4Pin电源的话就可以一石三鸟了。硬盘、风扇、瘦客户机三大供电，一个电源搞掂。 机器简化搞好了。 ————————————————华丽的分割线———————————————— 这里就是精华了~~~哈哈 接着就是机箱定制和改造了。 从上面机器图可知。要把3.5寸硬盘弄进原机盒是没可能的了。所以得弄个大点的机箱，把线都藏在机箱内部。这样不会显得线材凌乱了。而且也可以把3.5寸硬盘整合进去了。 在家里翻了一遍。最后找到了一个吃完了的蛋卷盒子。测量了一下，Size刚刚好。哈哈，天助我也。  材料找到了。接着我想了好几天，终于定下机箱的大体设计方向了。于是就用软件起草了一个贴图和3D模型图。 贴图  效果模型  草图缘故，没做精细，没渲染，略显粗糙，各位见笑了。 接着就按照我心中的设计图去做了。 一步一步来。  先把饼罐开个口子  正面这个缺口是设计失误 本来打算是把风扇用旋转方式，装在盖口上的。 这样可以免去开螺丝孔工序，后来考虑到热循环不行，放弃了这个想法。败笔啊。  这个才是真正的风扇位 我用电磨在上面切开了一个大窟窿。再用自攻螺丝做钻了固定孔。 喷漆前当然需要先去掉底漆了。这个烂箱子用磨砂纸足足磨了我两个下午。手都酸了。 中间的那个铁网在这里先卖个关子。自有妙用，呵呵~！  这个是原装盖子。不错吧。哈哈。  刚上漆 因为没什么喷漆经验。胡乱用一些透明胶做遮罩，喷了两层：黑底、黄面 “麻风面”是因为本来想用暖炉做烤漆，但是因为喷涂太厚，烤漆时温度又太高导致的。又一败笔。哎～～既然都这样了，也懒得重喷，那 就直接做旧吧。反正缺陷也是一种美啊。 上网找了一些军事模型资料。发现原来铅笔可以做出“掉漆”和“硝烟”效果，于是就“化腐朽为沧桑”吧。 沧桑图  先涂上铅笔，在用手指涂抹。特别是一些边角位。这些都是容易掉漆的地方。 盖子做好了。接着就是箱体。 迷彩试样图  这张是在月饼盖胡乱用一些颜色，试一下迷彩喷涂效果的。效果不错。 但是…… (责任编辑：admin) |
