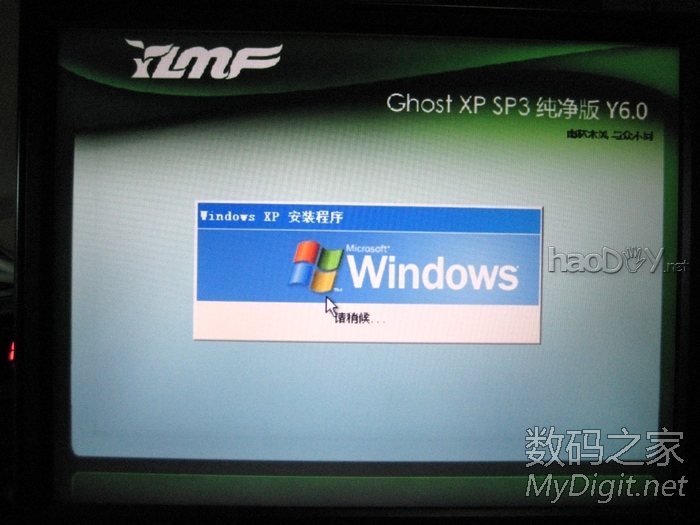

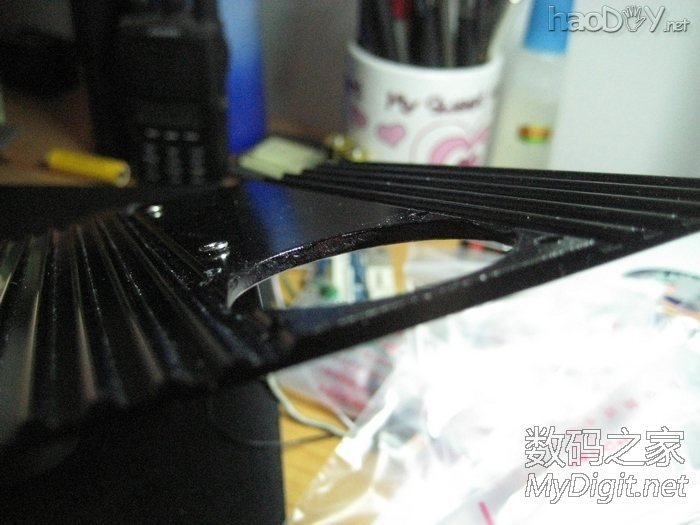

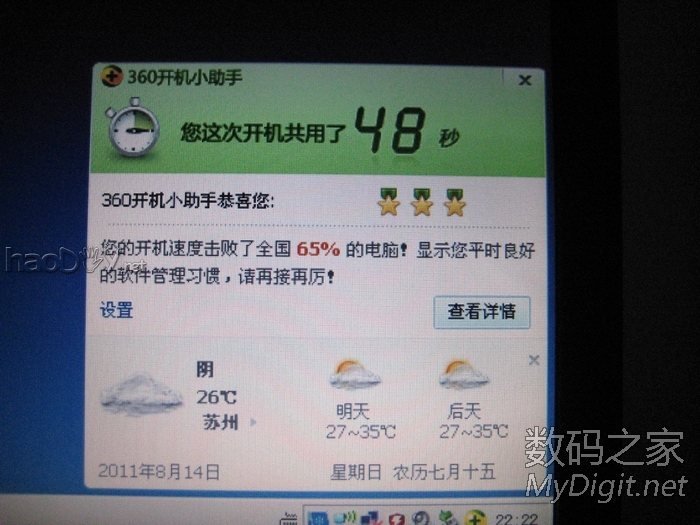

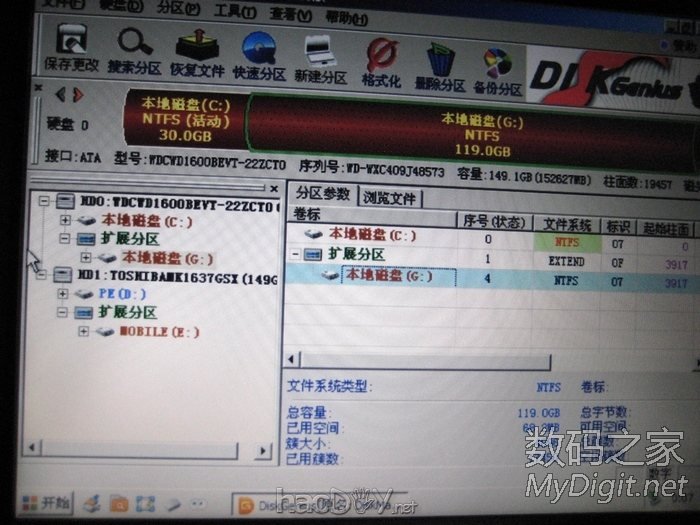

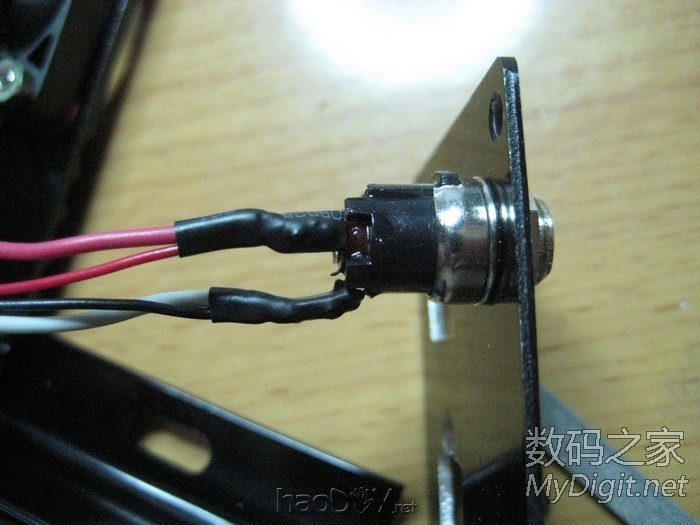

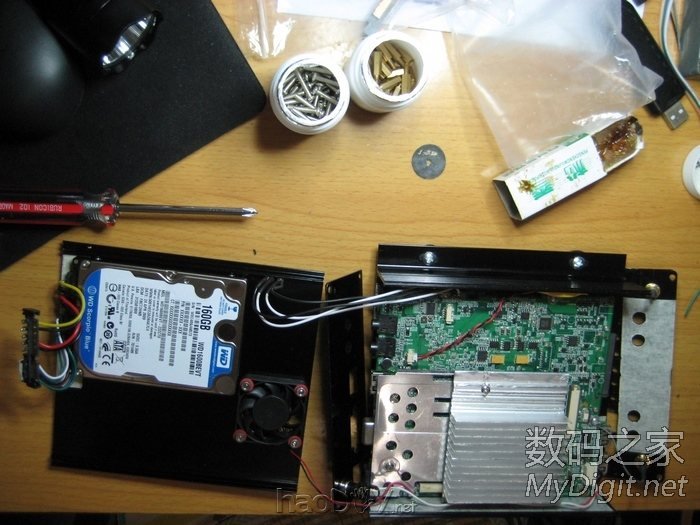

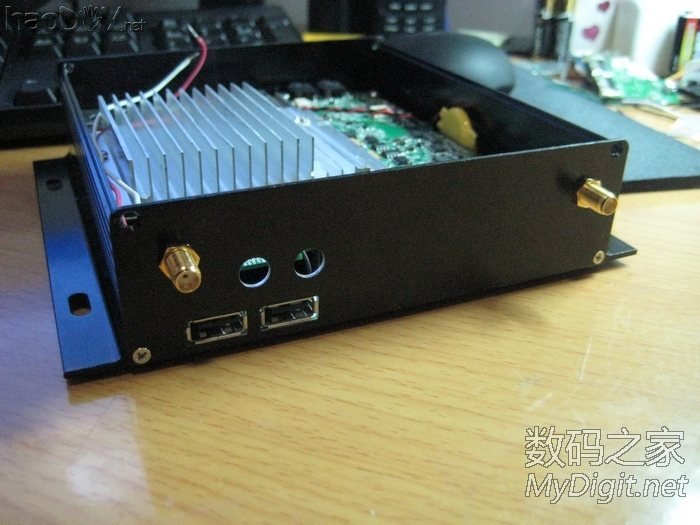

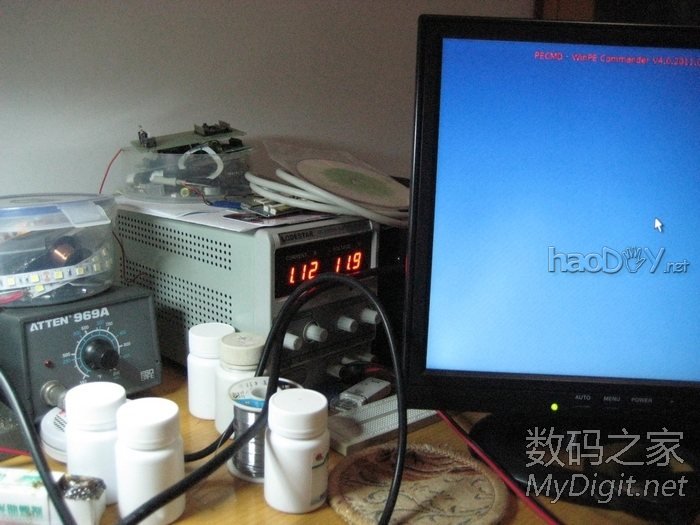

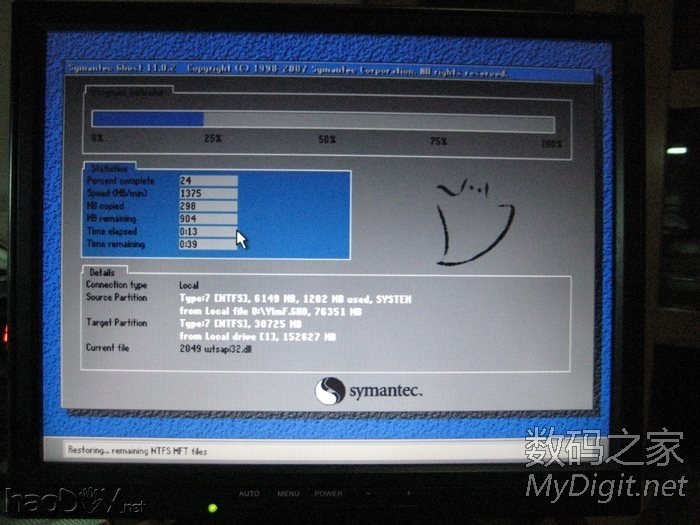

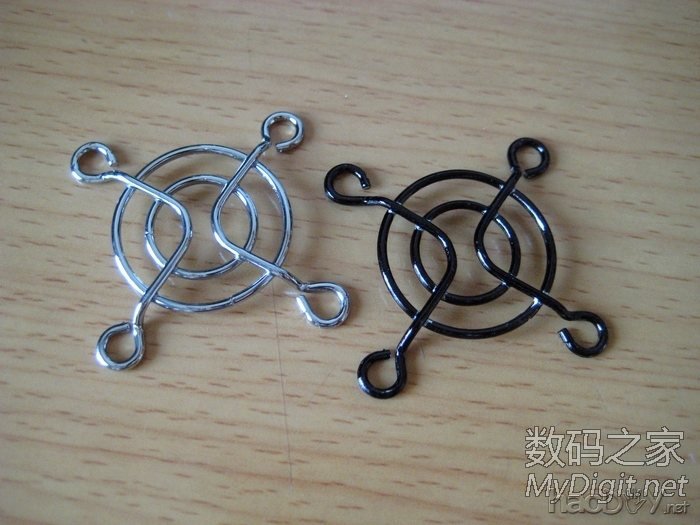

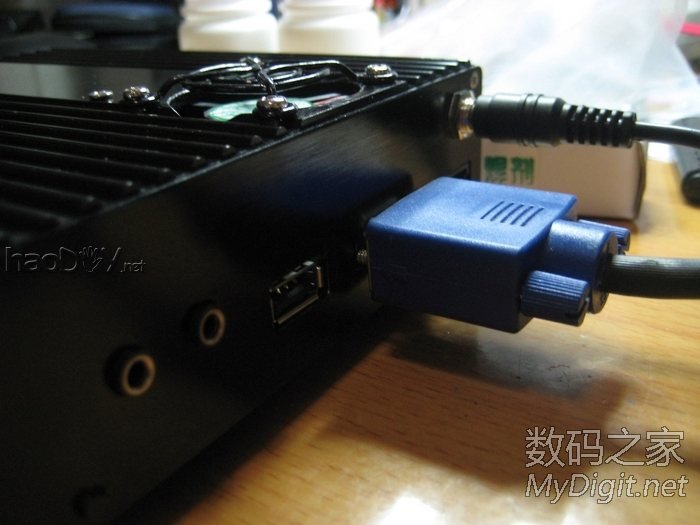

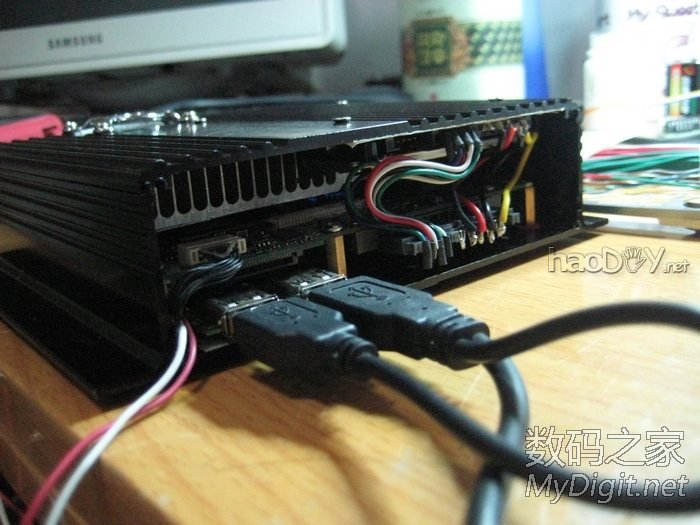

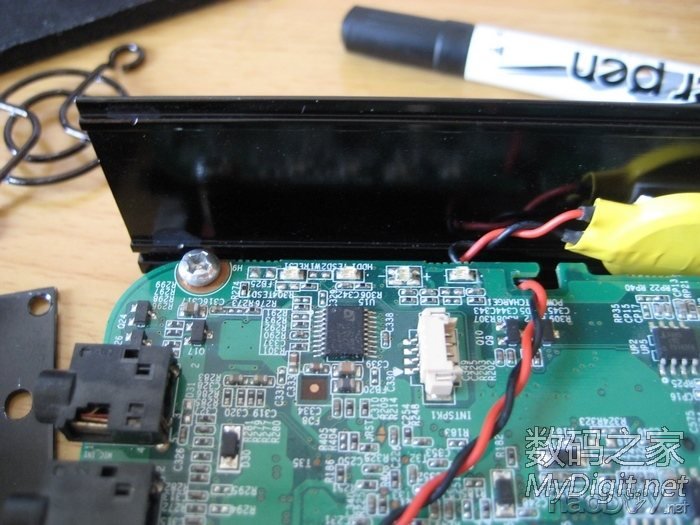

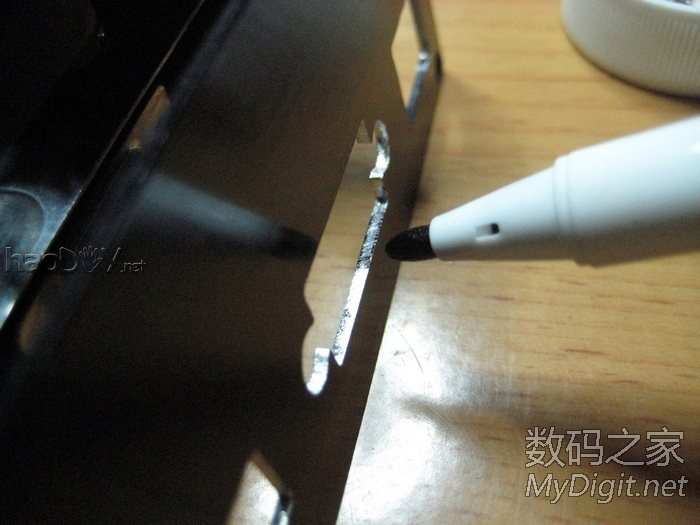

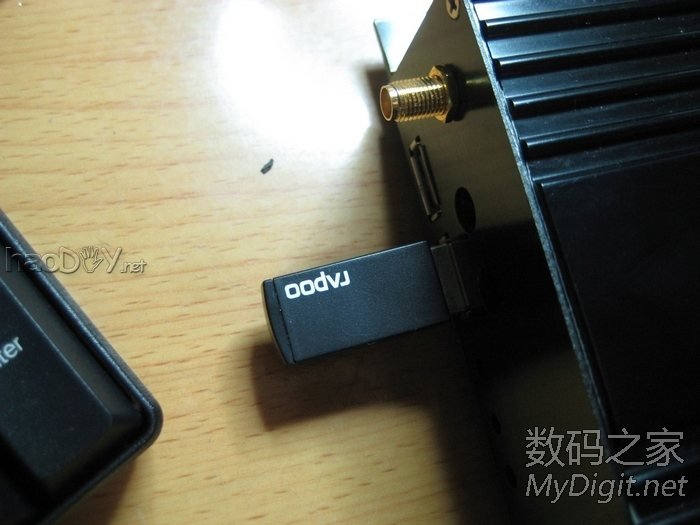

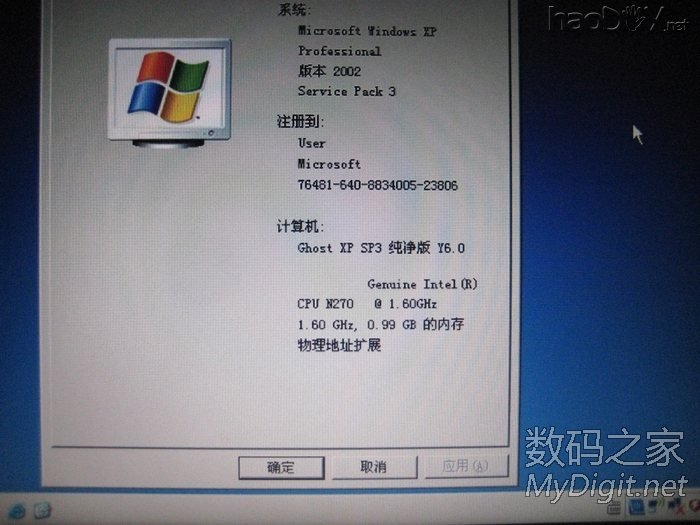

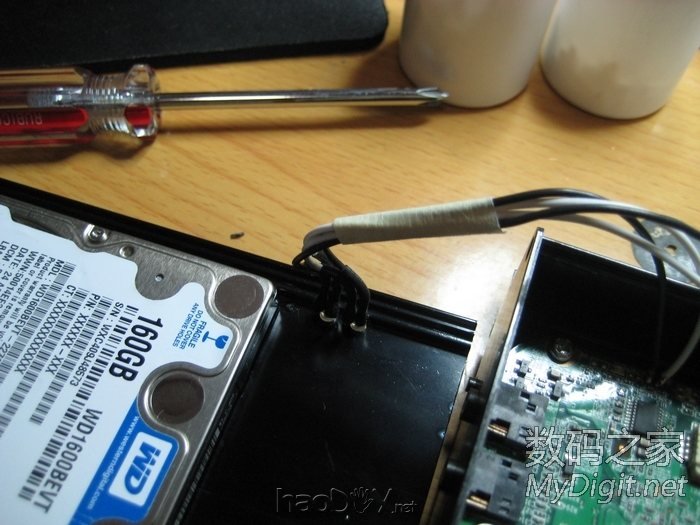

开孔,安装 ![]() 看一下效果咋样,还可以吧,对准散热片打两个进气孔,最终版是在两个天线座旁边各开两个进气孔 ![]() 把面板加工过的地方都用黑色油性笔图一下,美观要紧啊,呵呵 ![]() 效果还不错 ![]() 这个也涂好了,行啊 ![]() 还有网罩也美化一下 ![]() 准备电源接口 ![]() 安装好之后是这样的,直接用12V的开关电源供电 ![]() 基本差不多了,组装起来加电测试,盒子里面布局很满,已经是能想到做的最小的方案了~ ![]() 先用维修电源,观看机器在各种工作状态下的电流,好确定配多大电流的开关电源,最后确定下来最大2A就够了,考虑到冗余和市场上电源的虚标,最终我买了12V5A的 ![]() 给硬盘分区,顺便说一下,这个14寸的显示器也是组装的 ![]() ghost安装系统 ![]() 系统顺利安装完成 ![]() 装360,开机显示用了48秒,还不错,用SSD的话肯定还要快 ![]() 给大家看看系统属性 ![]() 准备在面板上安装指示灯,原来指示灯是贴片直接在主板上的,有好几个,不去管它,只需要在面板上安装电源和硬盘指示灯 ![]() 拆贴片,前盖上打孔安装led,用线连接,灯是要来的,只有白色的,结果实际用下来效果非常好,黑色外壳配白色高亮led ![]() 把线理好,螺丝全部上好,安装正式完成 ![]() 接上显示器,雷柏无线键鼠套装的接收器,准备开机测试 ![]() JS说这块主板支持远程网络唤醒开机,接下来我试验给大家看,通过其他电脑进行网络唤醒开机就不详细说了,我就说说用ipad对下载机进行网络唤醒开机和远程桌面操作。 (责任编辑:admin) |
