[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

时间:2017-05-27 21:17来源:数码之家 作者:emmett 点击:
早就计划做一个下载机了,一直在收集材料,前前后后有两三个月时间,从开始加工到完全完成,也陆续用了一个月时间,基本都是每天晚上弄一点。过程中也拍了一些照片,整理出来供数码之家打算做下载机的童鞋参考,希望有M币的也给我砸点。先放几张完成后的照片
      早就计划做一个下载机了,一直在收集材料,前前后后有两三个月时间,从开始加工到完全完成,也陆续用了一个月时间,基本都是每天晚上弄一点。过程中也拍了一些照片,整理出来供数码之家打算做下载机的童鞋参考,希望有M币的也给我砸点。

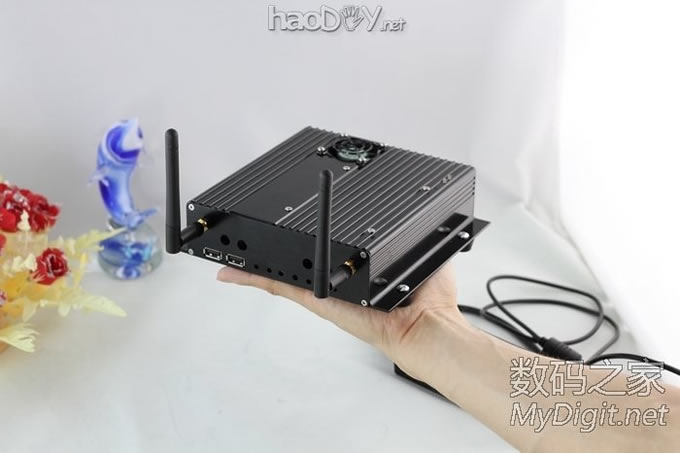

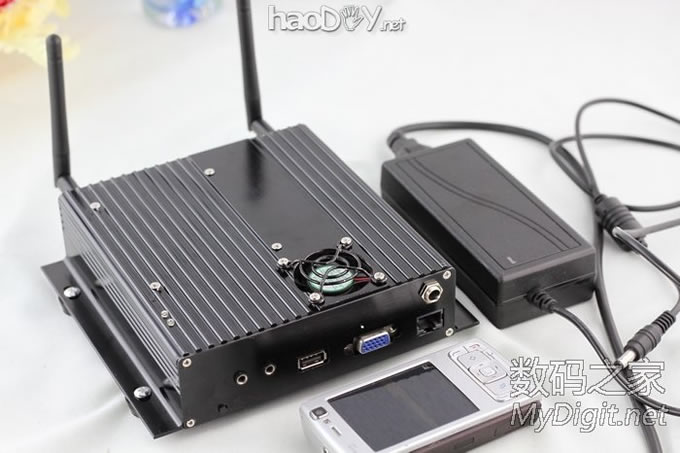

      先放几张完成后的照片,全手工打造,铝合金拉丝外壳,可外接双天线。
      具体配置为:Atom平台1.6G CPU+945集显+1G内存+160G硬盘+Wifi   目前安装了XP SP3系统
      外接一个外置移动硬盘满负荷运行整机最大电流不超过1.3A,最大功率在15W左右
      下载机外型尺寸为:长15cm X 宽14cm X 高4cm
      可以流畅播放720P的视频
      最新用途:已将下载机连接到液晶电视,下载后可直接播放,还能在电视机上上网玩小游戏看优酷等
      关键是便宜,有些材料是从朋友那低价收来的,打造该机一共花费约400RMB

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
下载机和电源适配器,同样也可以当做超级路由用[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
一只手掌大小,是不是挺有工业级产品的质感[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和 偶喜欢金属质感强的东东,所以没有选用比较好加工的塑料外壳。

————————————————————————————————————————————华丽的分割线

下面正式开始。。。

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

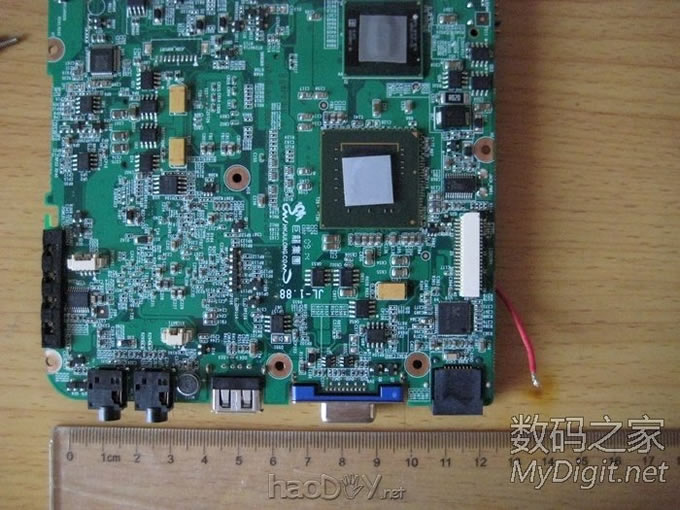

从网上购得一块小板,3XX米,12V供电即可工作,准备用它来做一台mini下载机

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

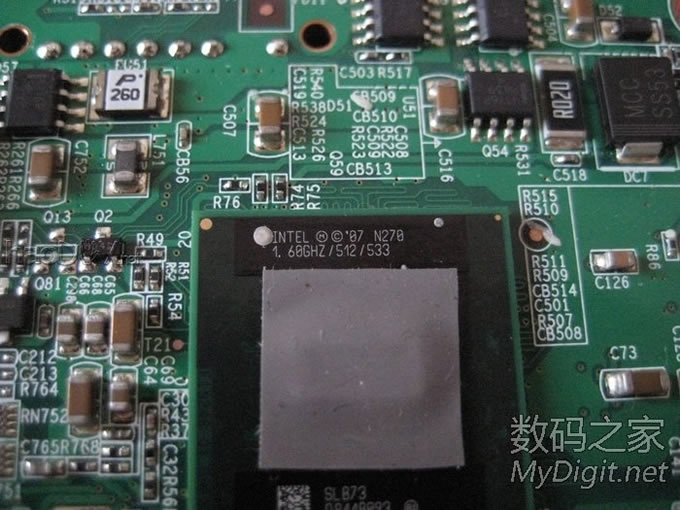

该板上焊好的是N270-1.6G的CPU,无法自行更换

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

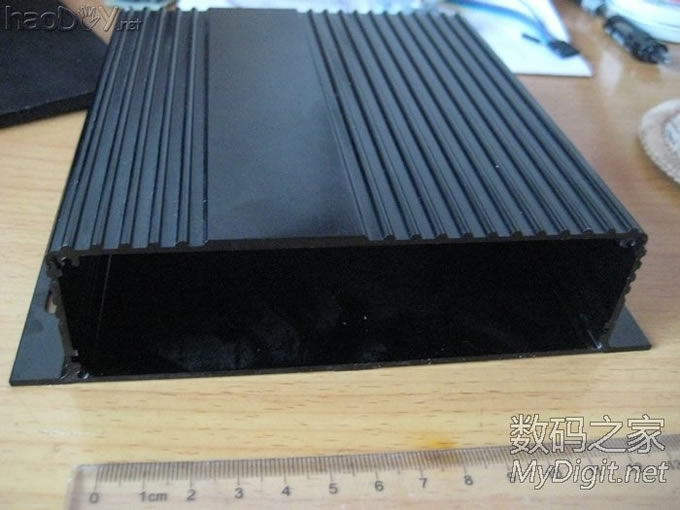

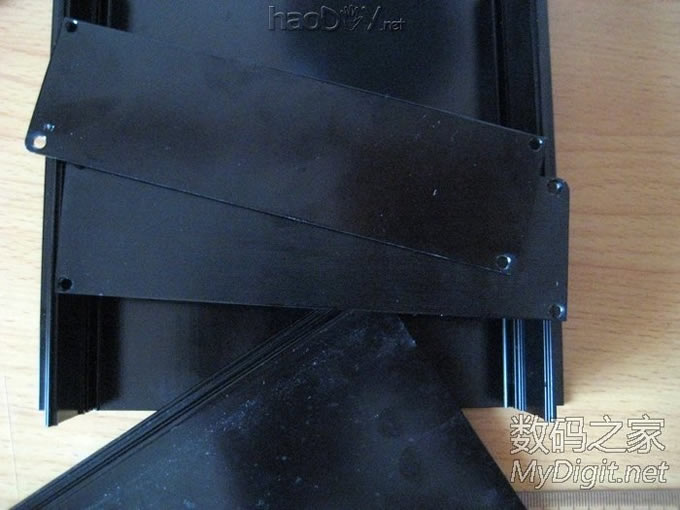

根据主板大小,在电子市场里淘到了铝盒,25米

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
这盒子做工还是不错的

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
要把主板上露出来的接口拆了,不然无法放入铝盒

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

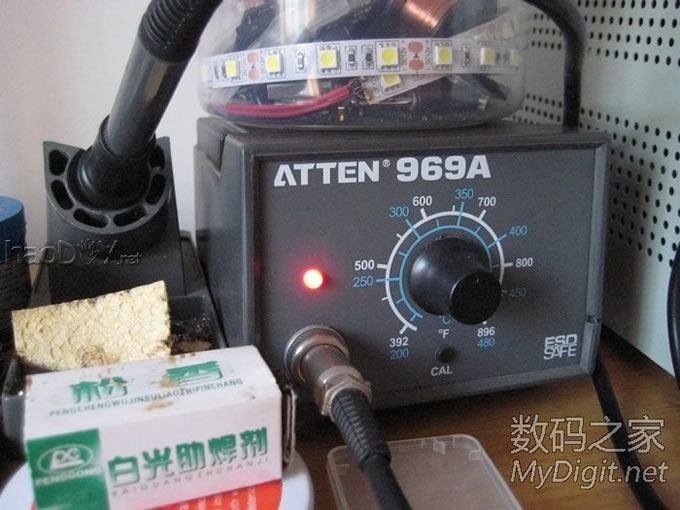

木有白光,只有国产货,开机预热

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
开工

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

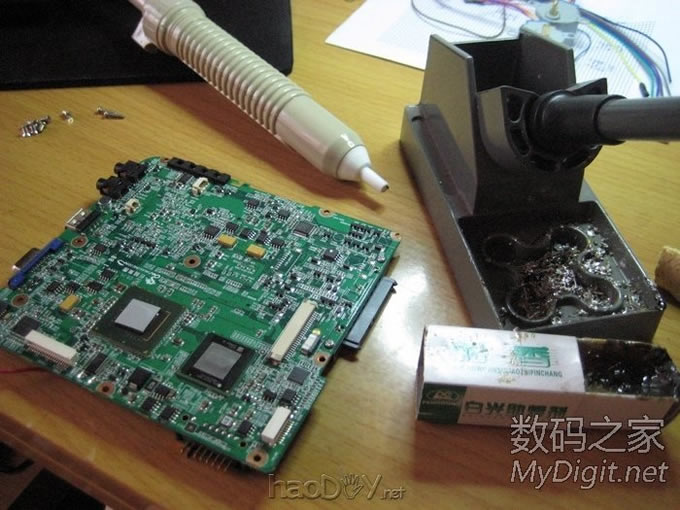

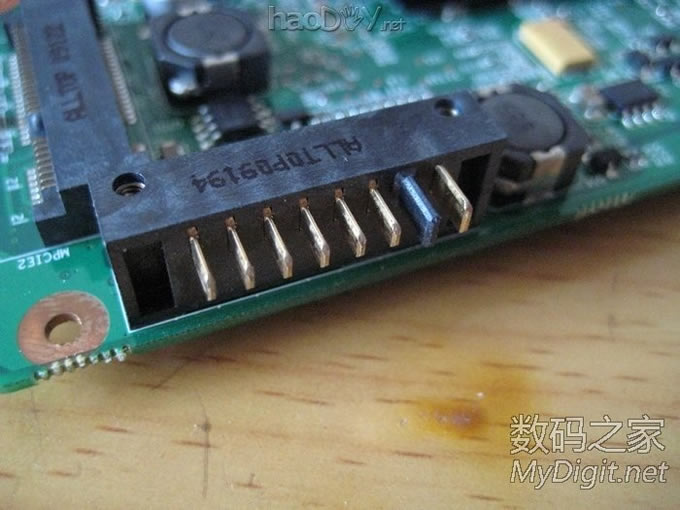

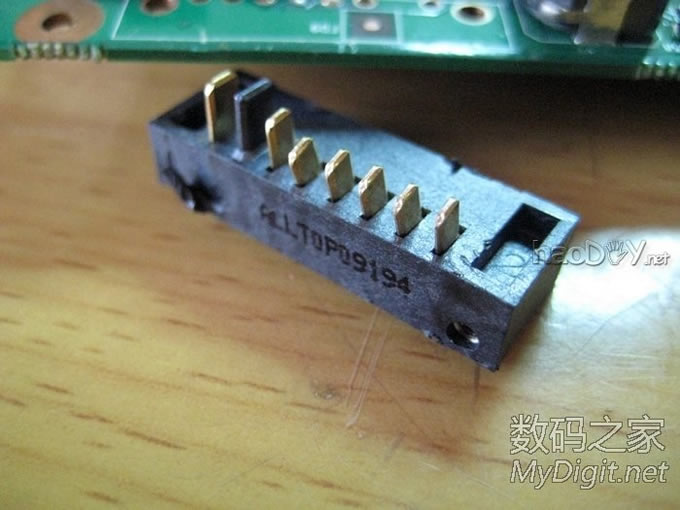

一会功夫,拆下来了,应该是电池的接口

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

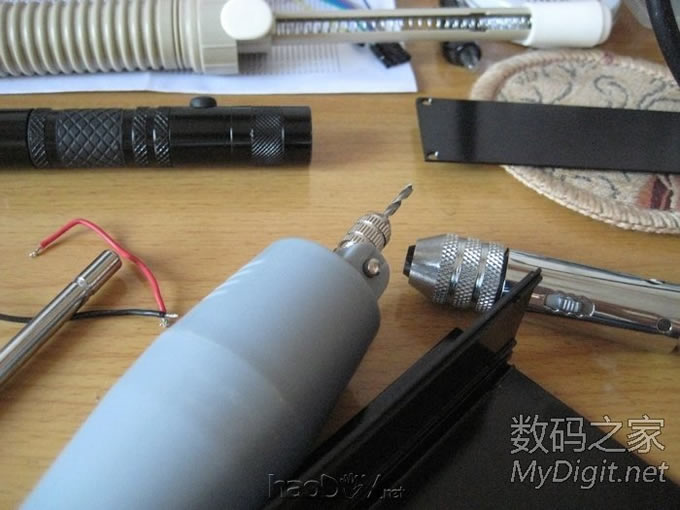

量好主板上各安装孔的位置,准备在盒子里钻孔,小电钻用处很大

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

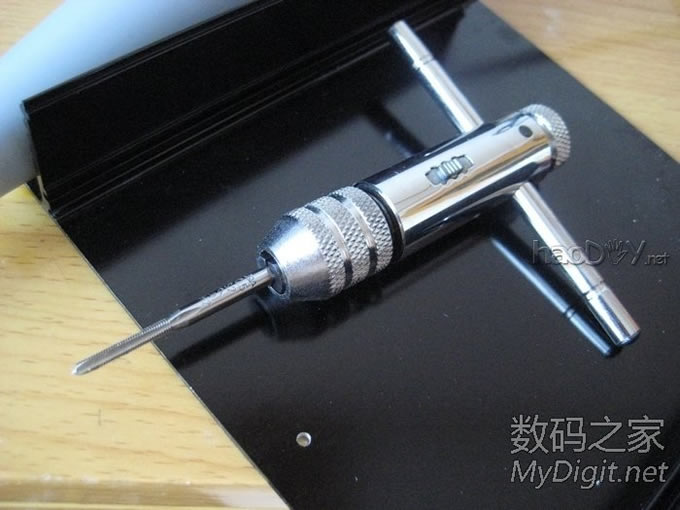

钻好一个,准备丝攻,电子市场购得,15米,带棘轮

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

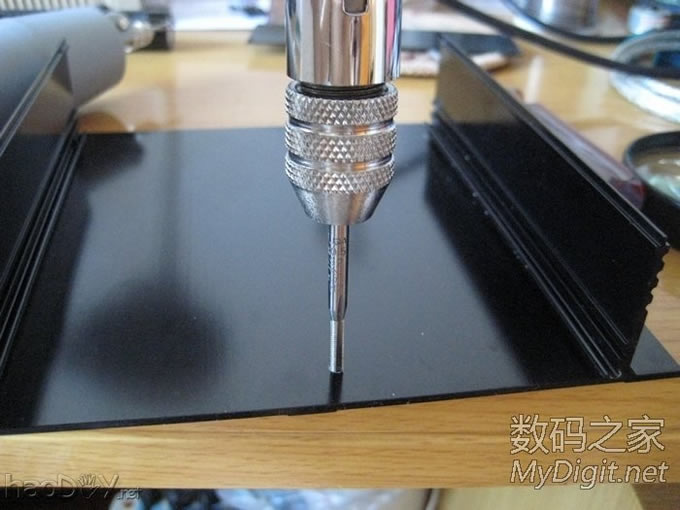

用丝攻攻出螺纹

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

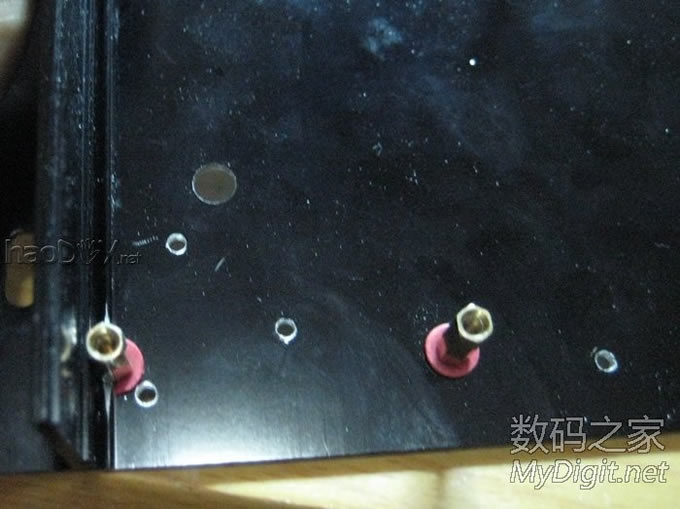

装上铜脚

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

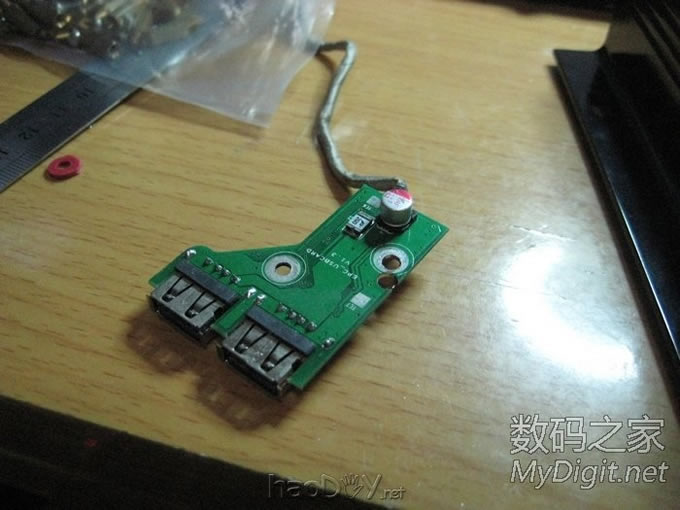

这块是usb扩展板,要找地方固定
[ 此帖被emmett在2011-09-18 19:43重新编辑 ]

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

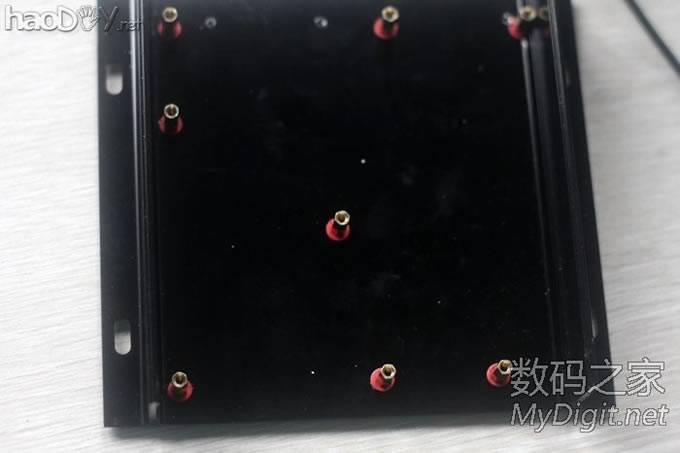

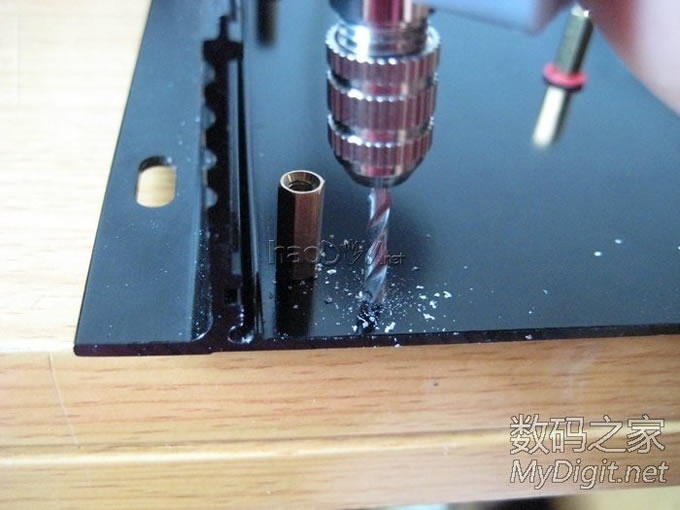

在底板上画好位置钻孔,攻螺纹,安装短的铜脚

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
扩展板后有个电容较大,挖个洞,放在底板里吧,不然扩展板无法安装平整,顺便贴好绝缘纸

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

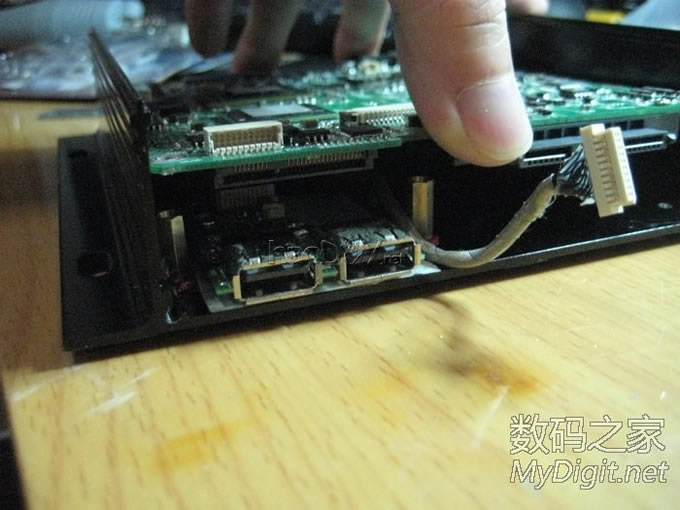

下面是扩展板,用短铜脚固定,上面是主板,用长铜脚固定,呵呵,够巧妙吧

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

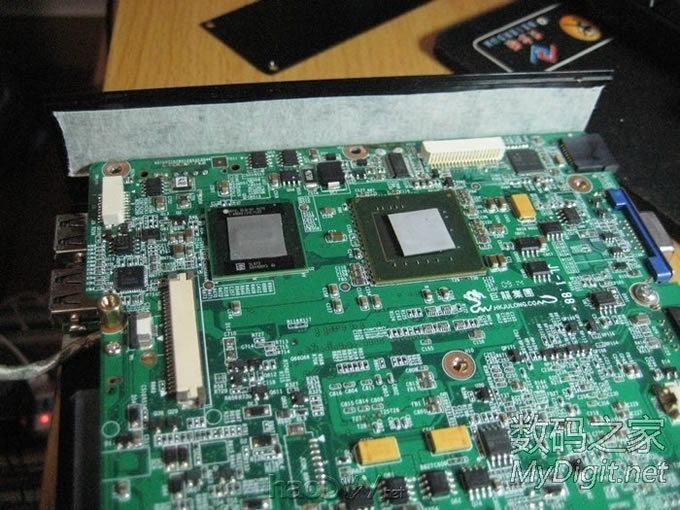

主板装进盒子了,大小正好,下来折腾散热,正面需要传热到散热片的有两处,CPU和北桥,试验了很多办法,效果都不理想

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

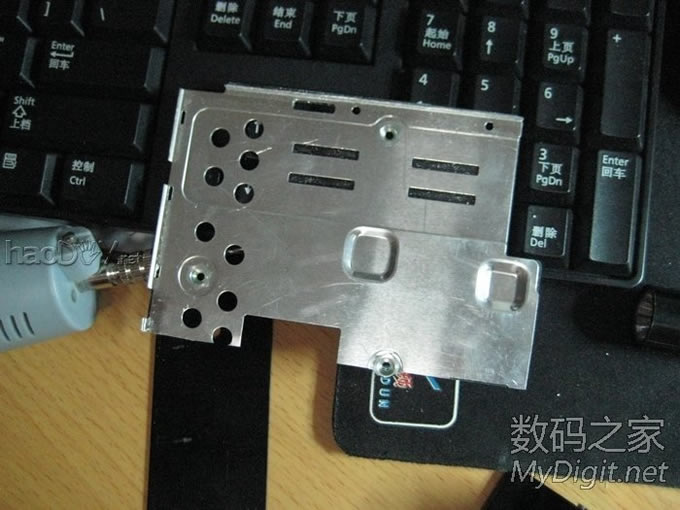

折腾了一个星期,最后从费笔记本里裁下一块铝板,加工成散热片,散热效果非常理想

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

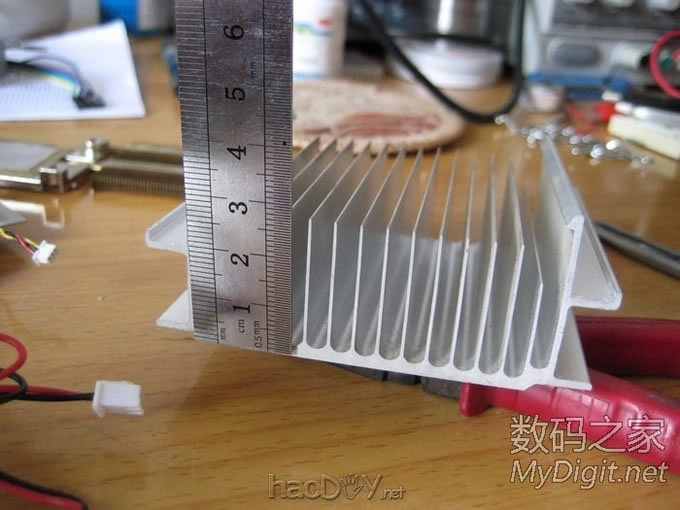

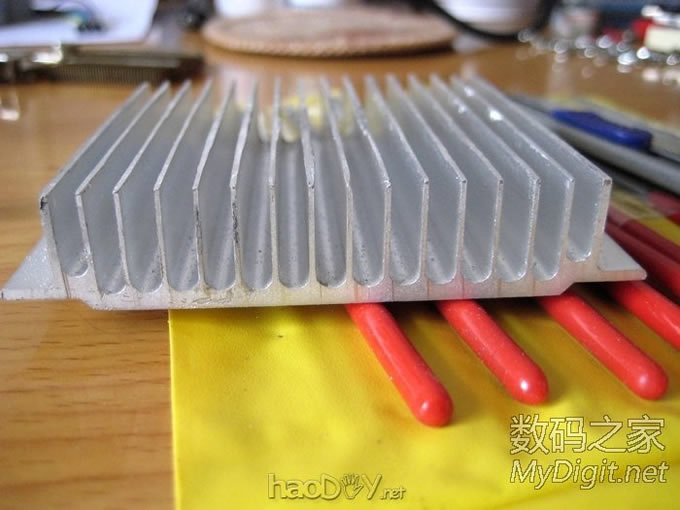

底板上要安装散热片,找了一个电脑的散热片

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

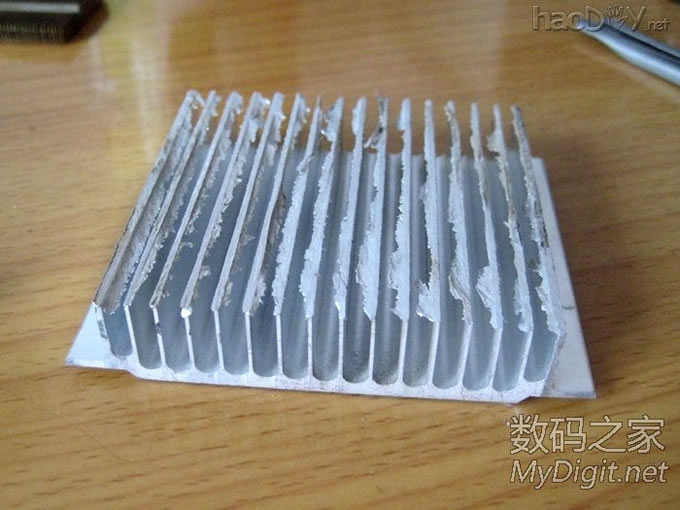

这么大肯定是无法安装的,量好尺寸,找隔壁做铝合金的小伙子帮忙用角向砂轮切了一半下来,只有这个部件是找别人帮忙加工的

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
慢慢打磨

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

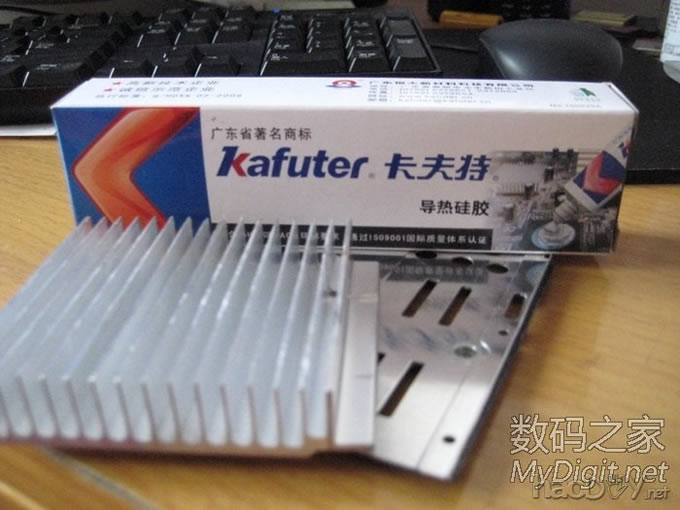

打磨好之后,准备导热硅胶把散热片和底板站在一起

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

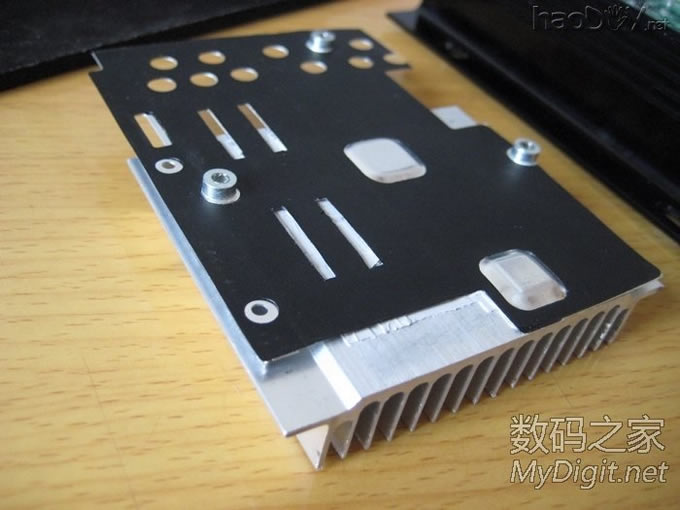

粘好之后就是这样的,顺便贴上绝缘薄膜

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

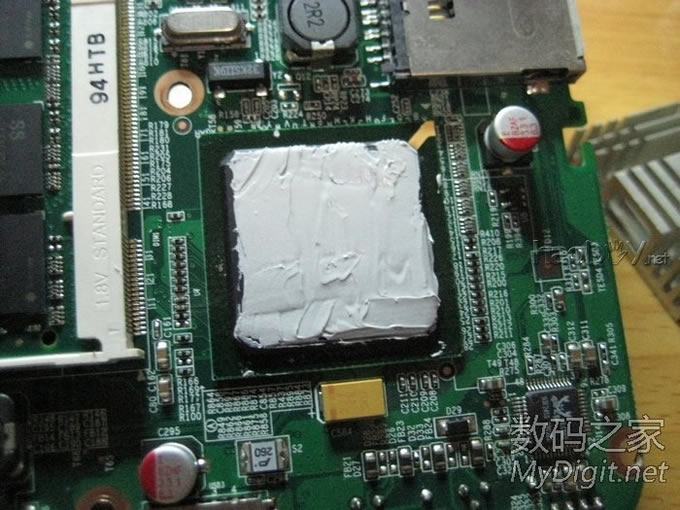

主板反面的南桥也加上散热片,旁边的内存插槽里插上1G内存

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
涂导热硅胶,粘上散热片

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

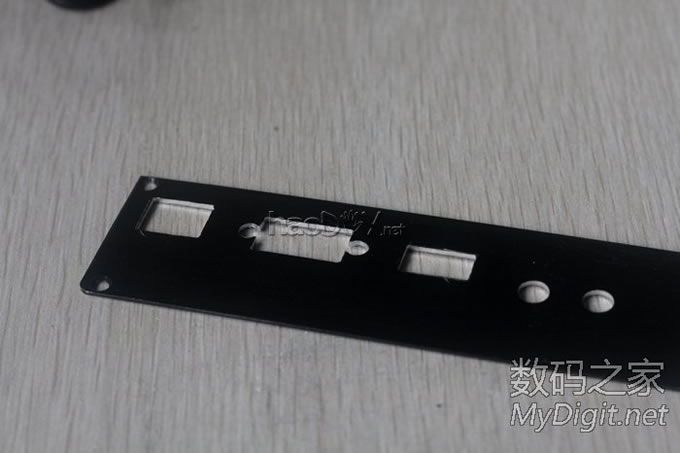

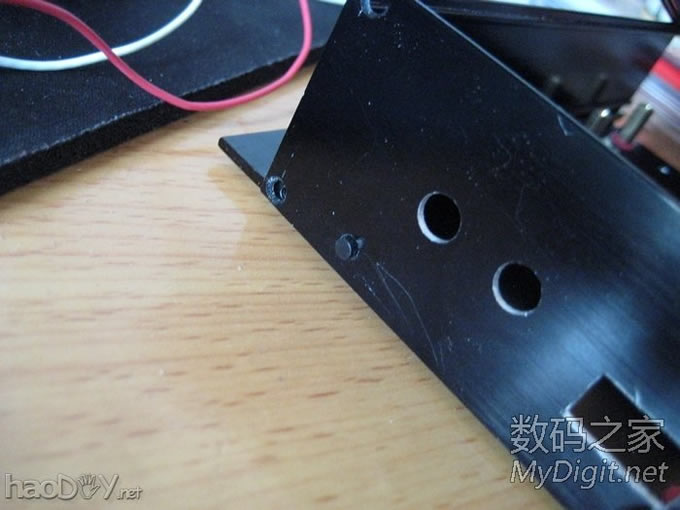

接下来,加工面板,画好线,先用电钻钻孔

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

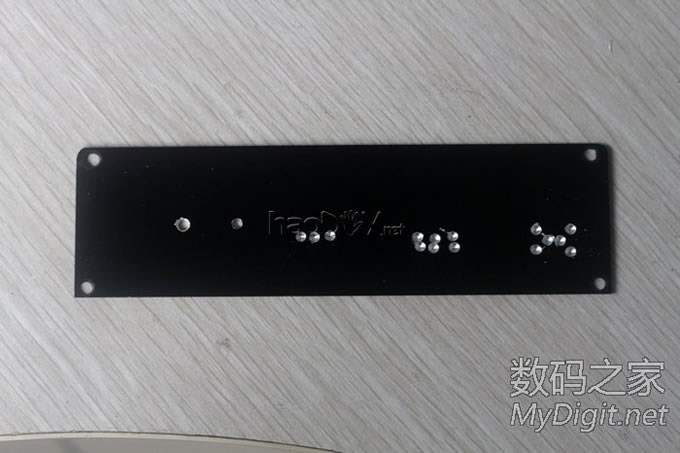

漫长的打磨阶段

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

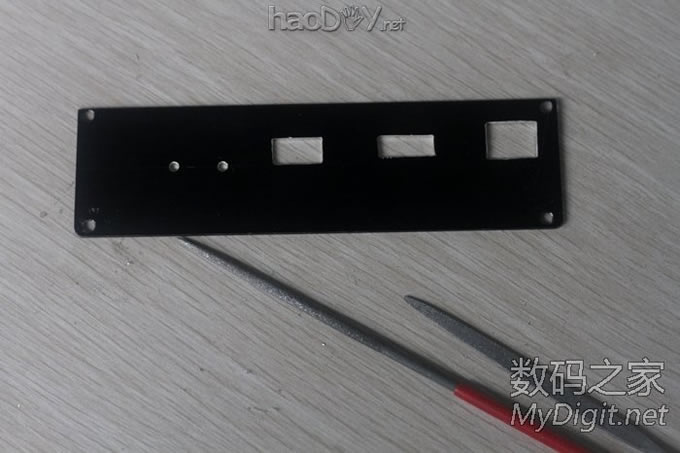

精修一下,应该没问题了


[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

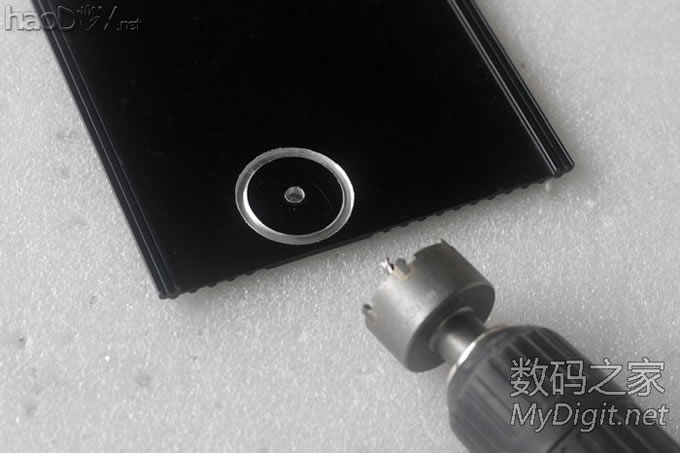

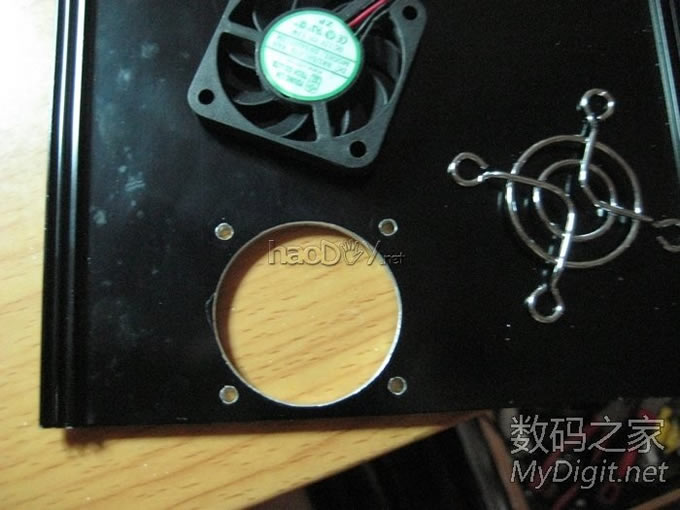

盒子上要开孔给风扇排气,电钻加开孔器

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
经过打磨之后,孔非常圆了,这个风扇淘了很久才找到,厚度只有7mm,贵啊,要20米

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

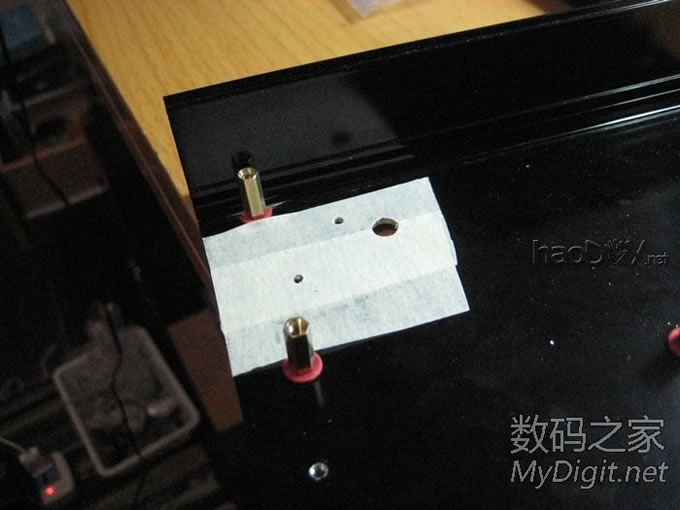

安装电源开关,这也是想了很久想到的办法,尽量不在面板上打孔,在底板先开一孔

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和

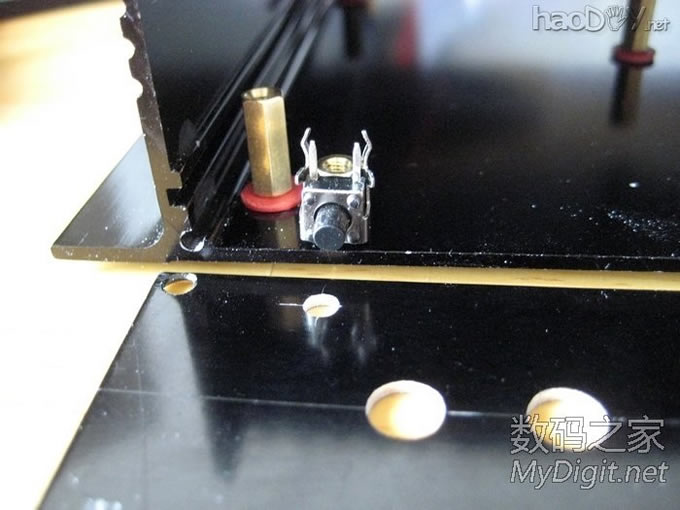

装一个短铜脚,找一个这样的微动开关

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
演示一下装好后的效果,内部

[电脑]手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和
外部的效果,完美
