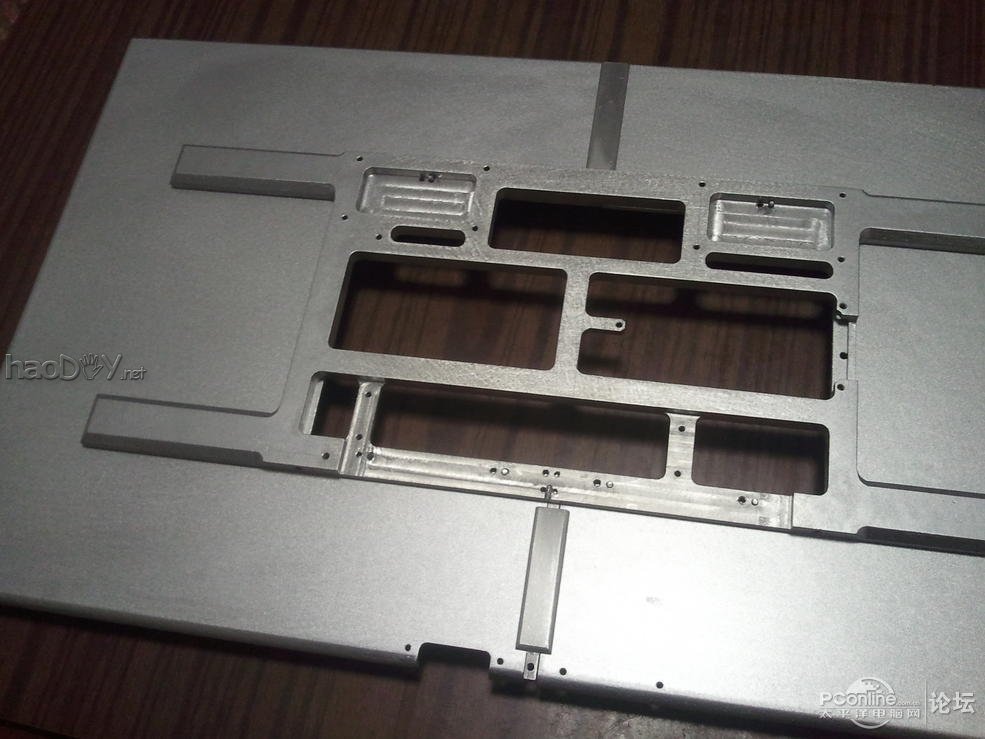

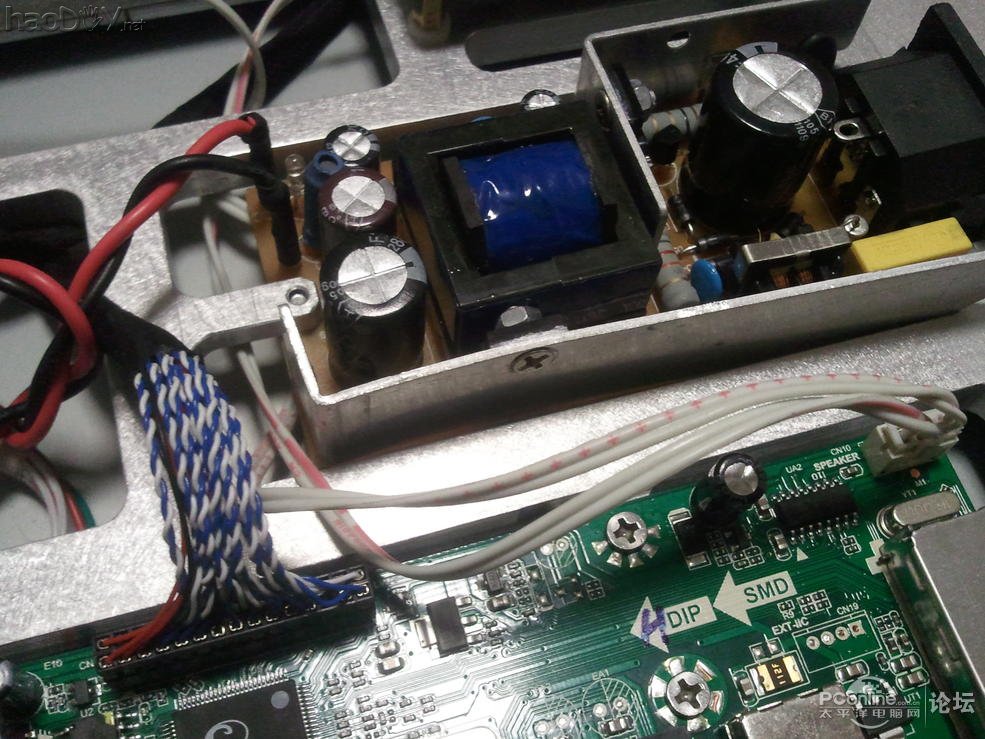

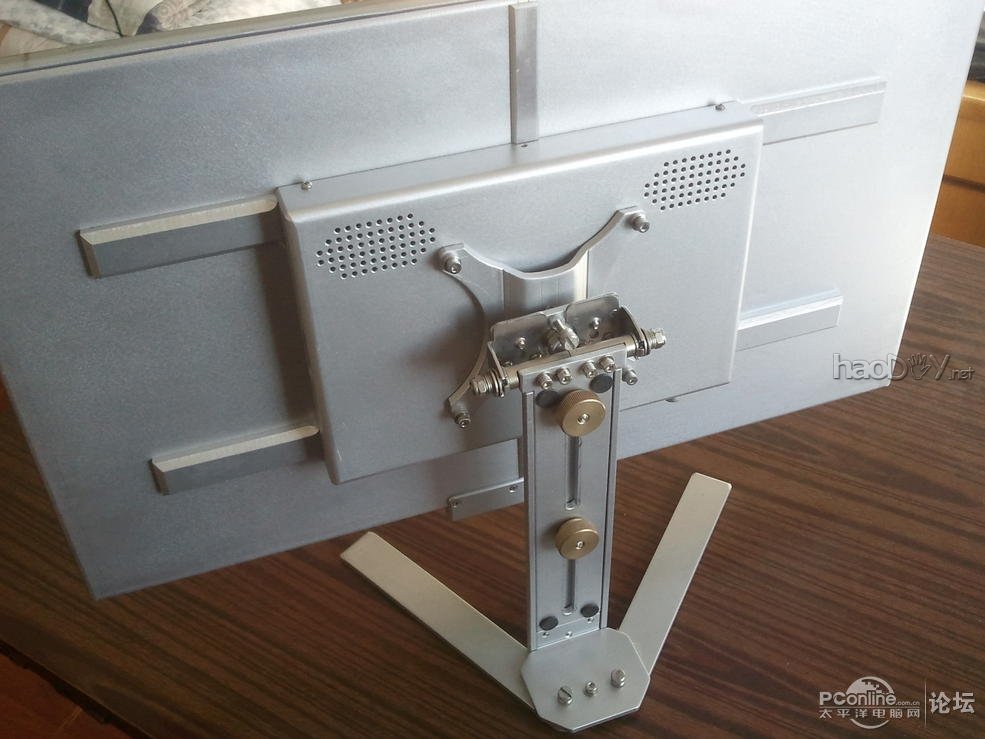

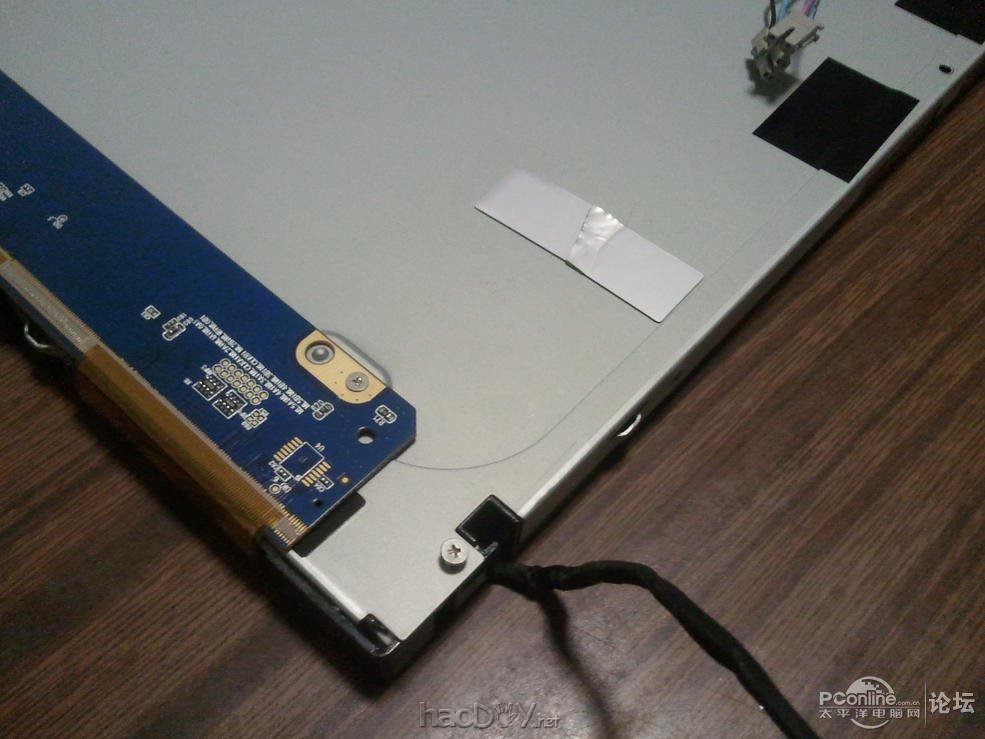

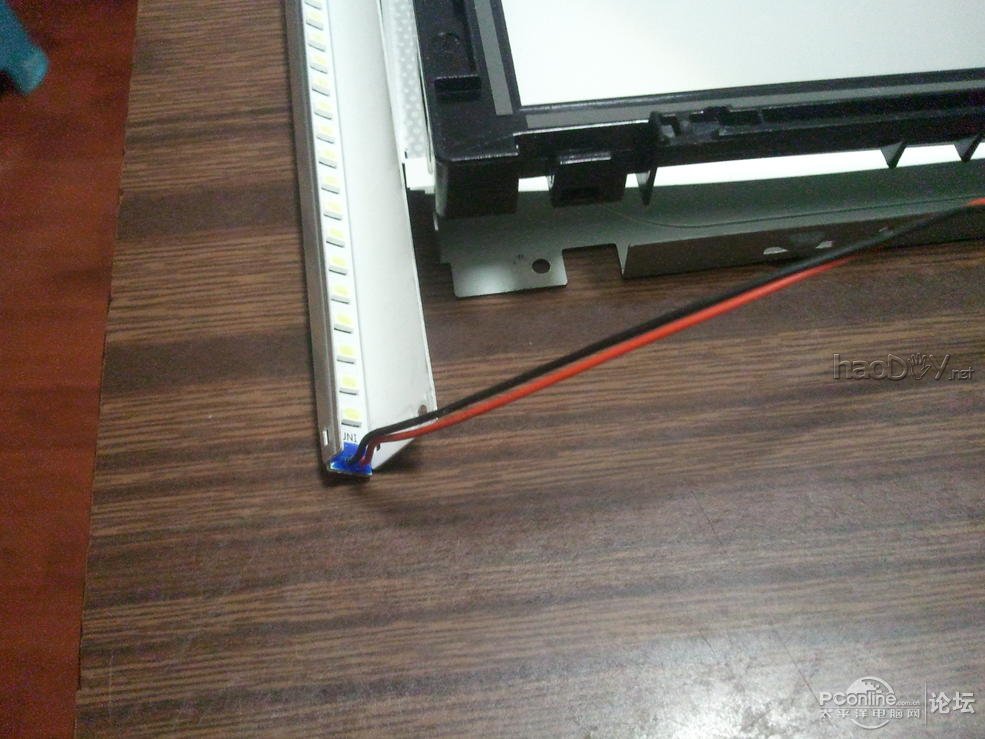

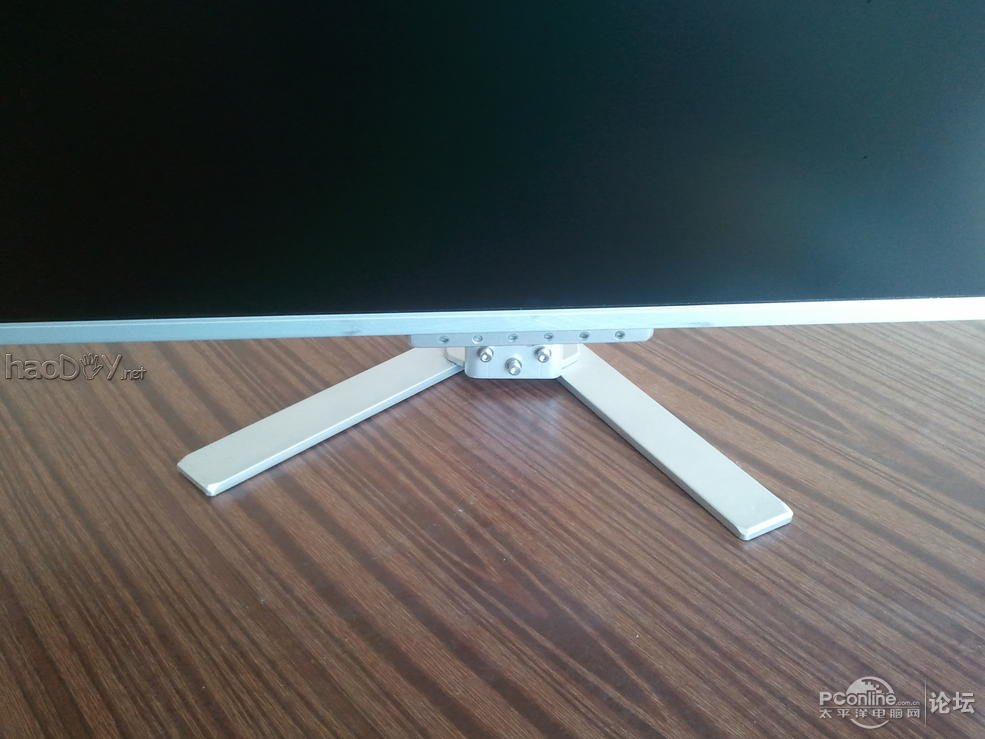

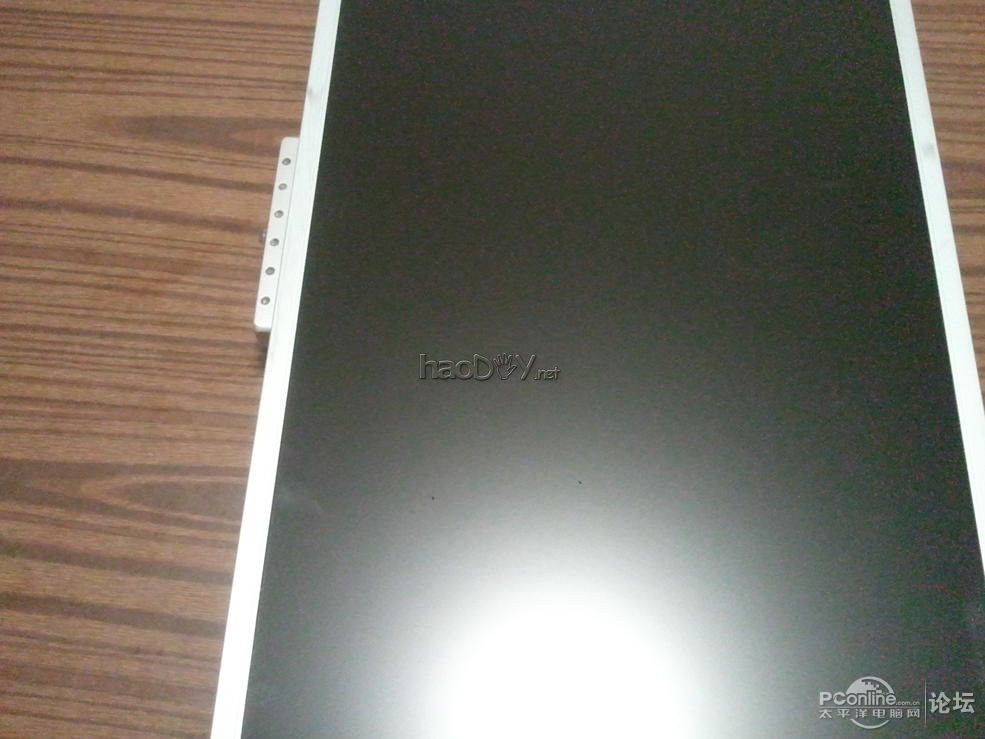

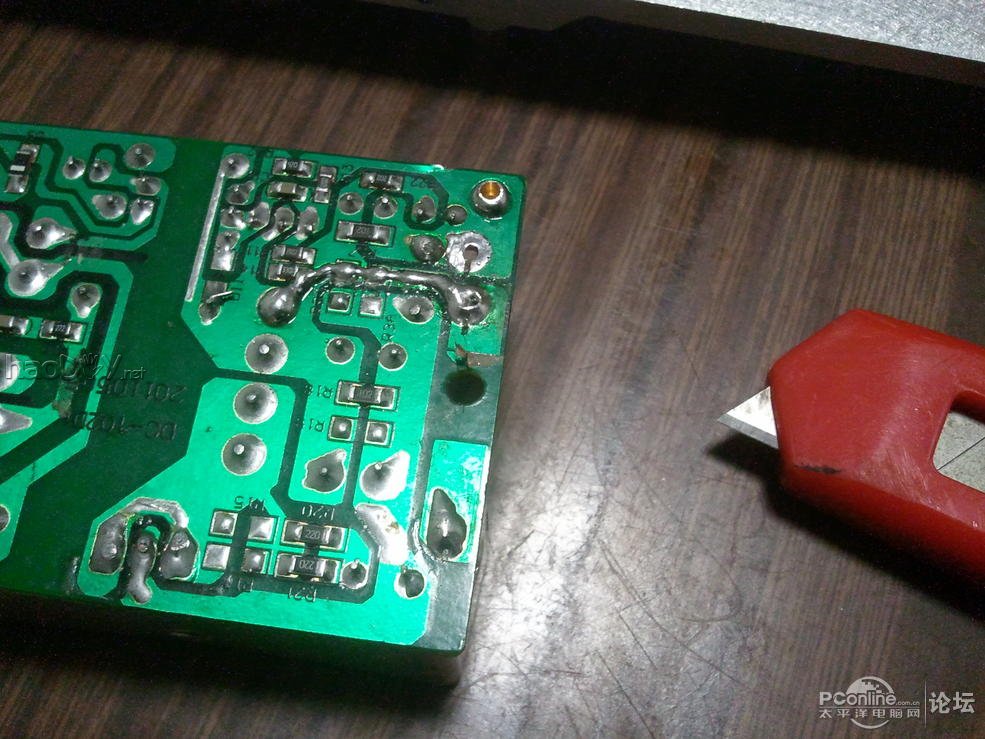

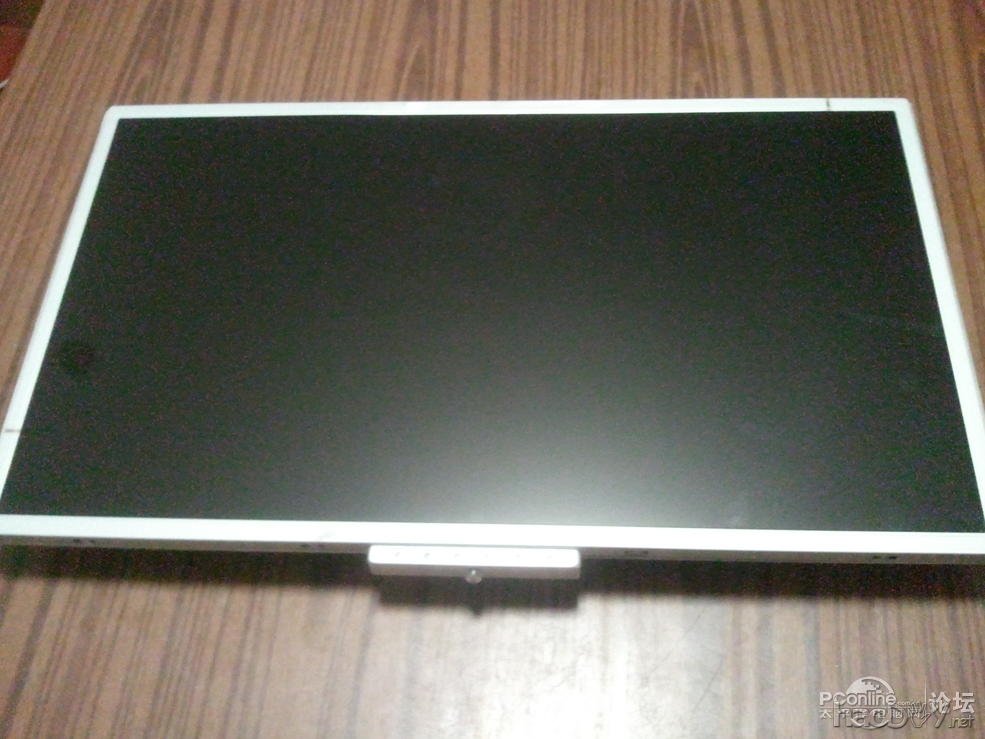

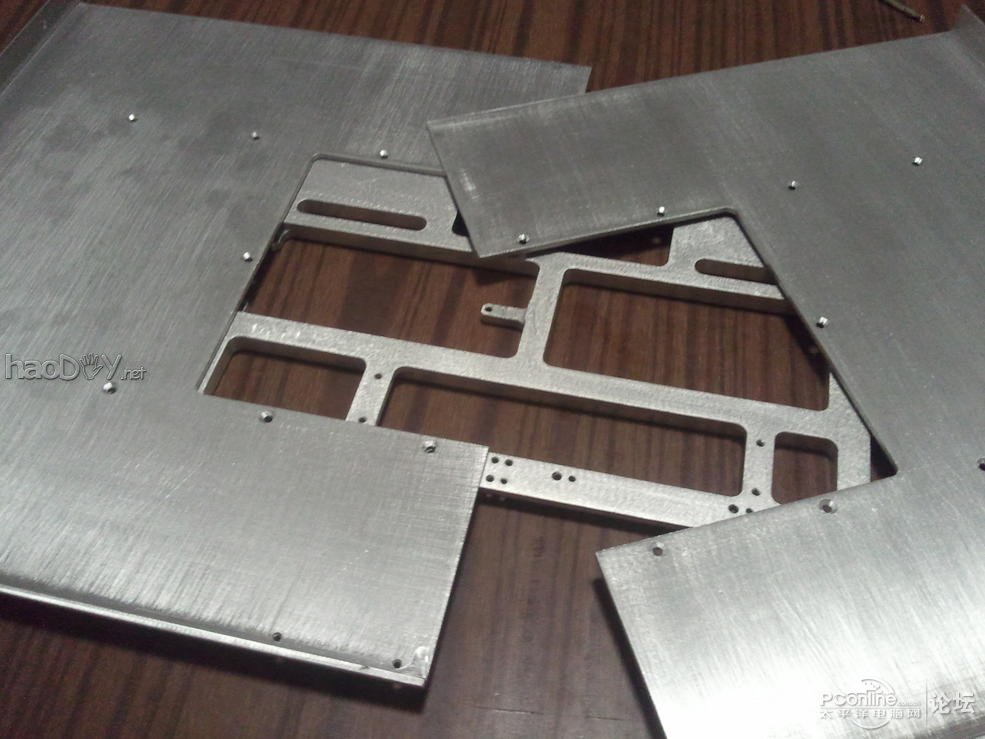

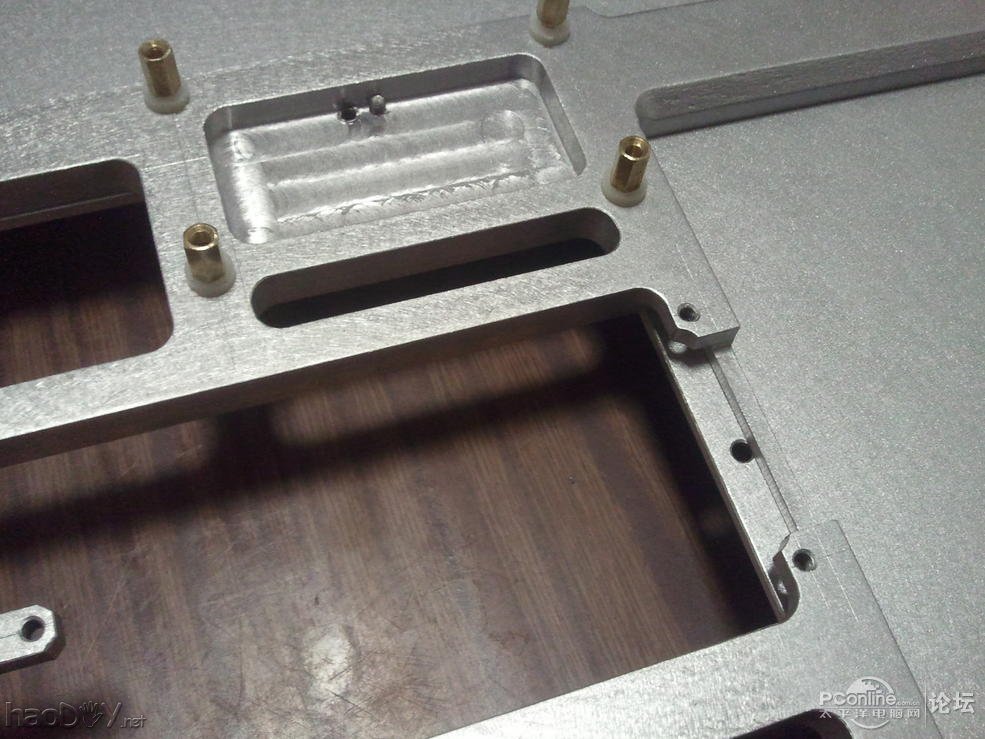

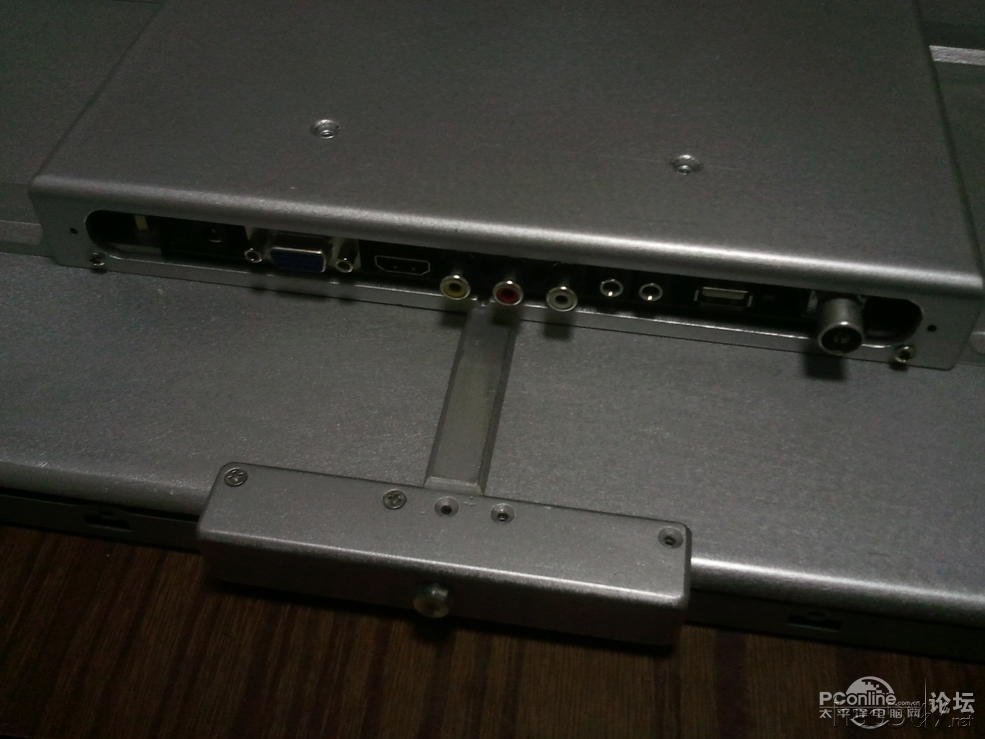

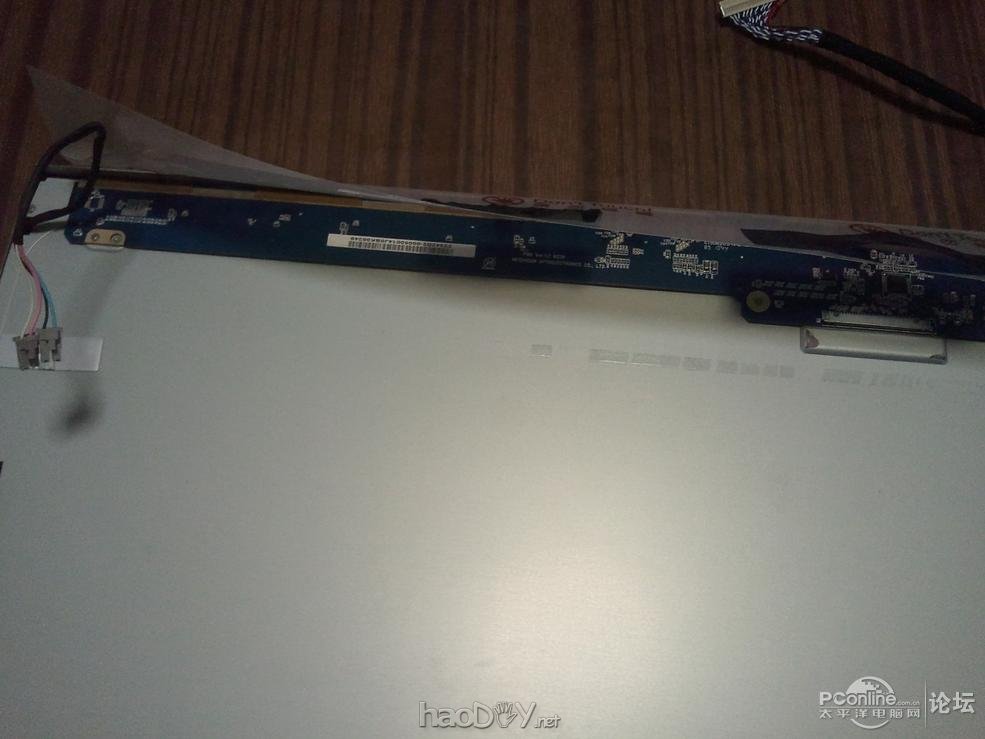

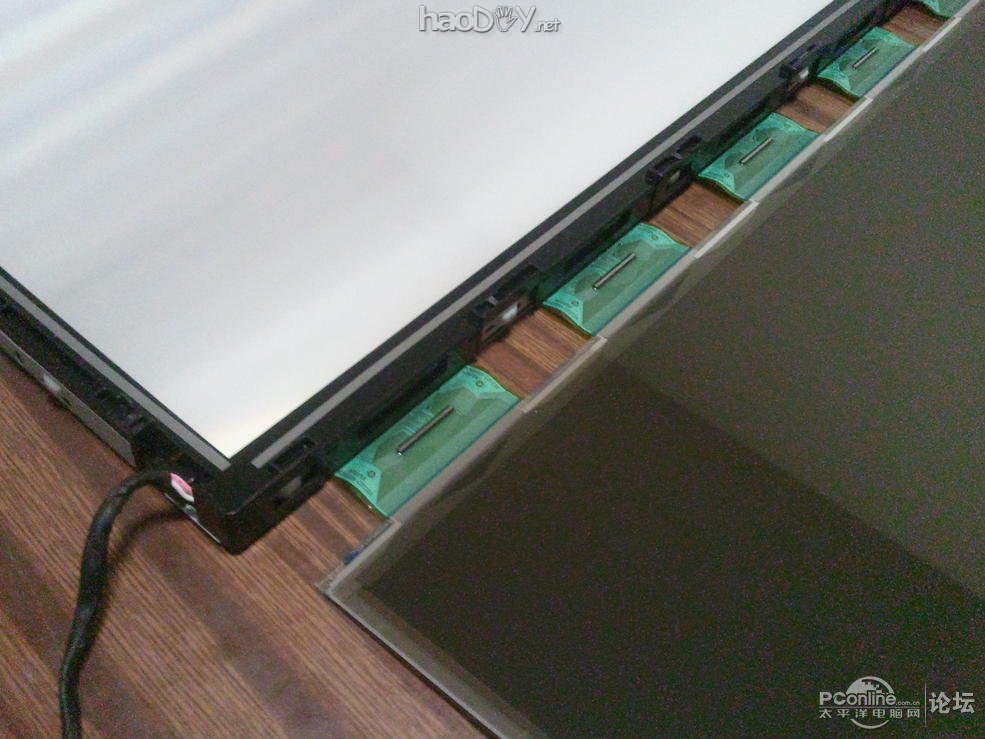

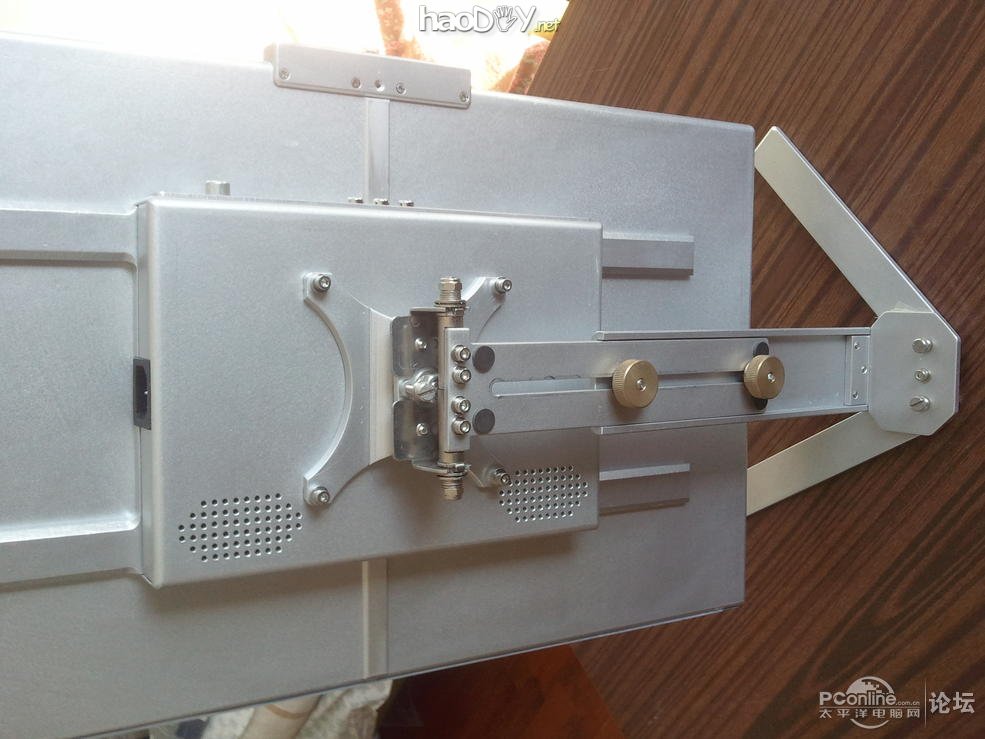

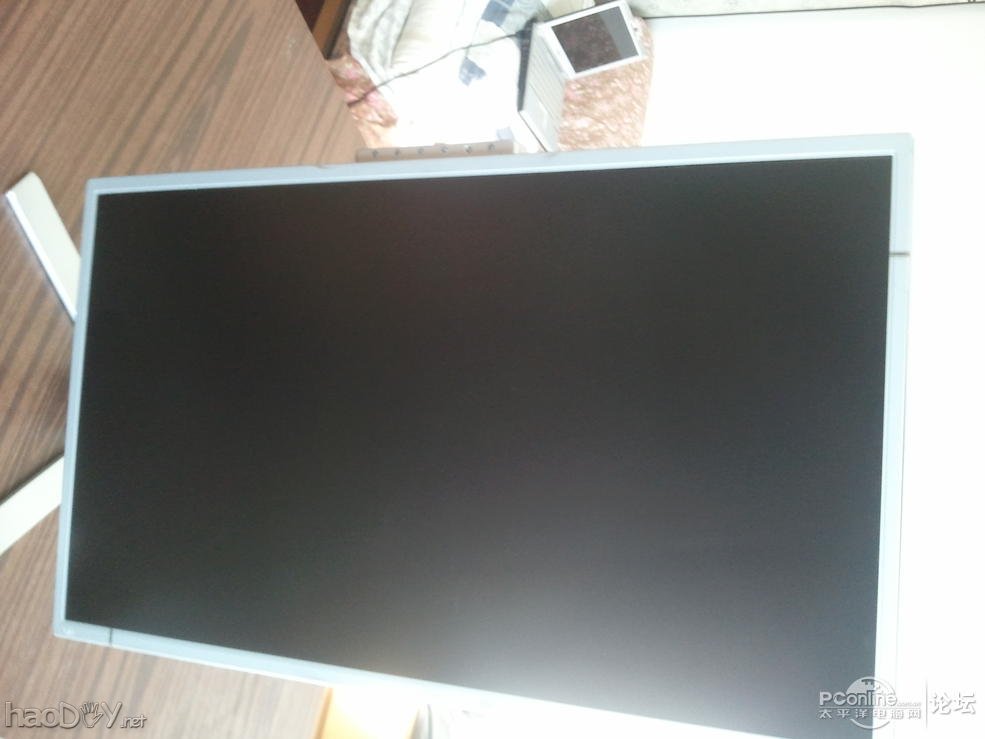

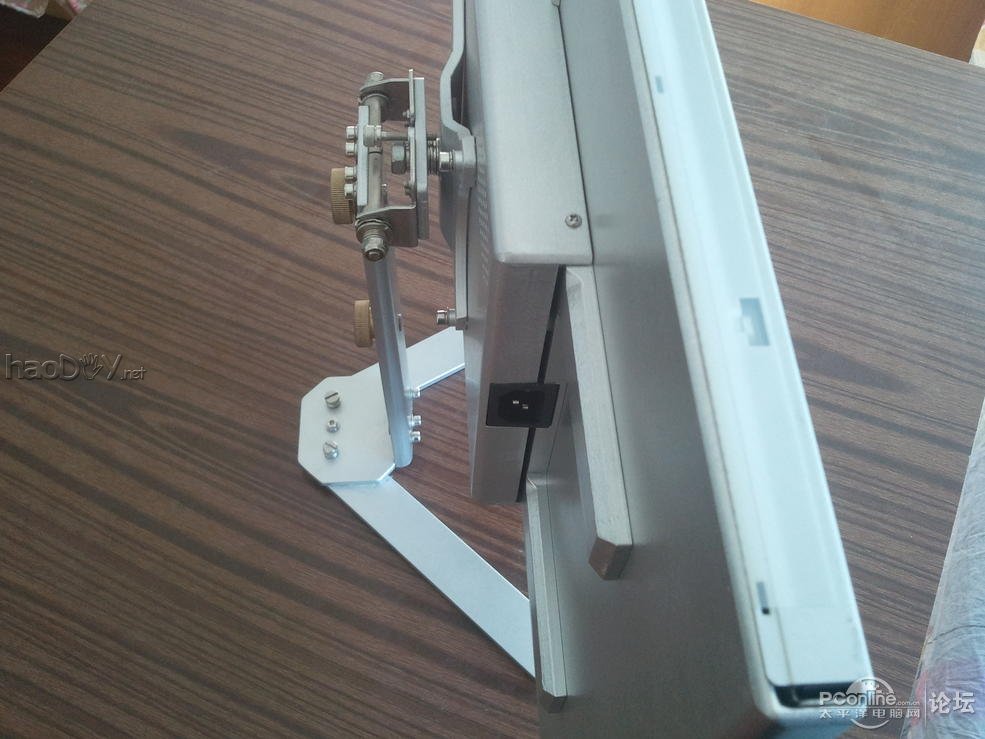

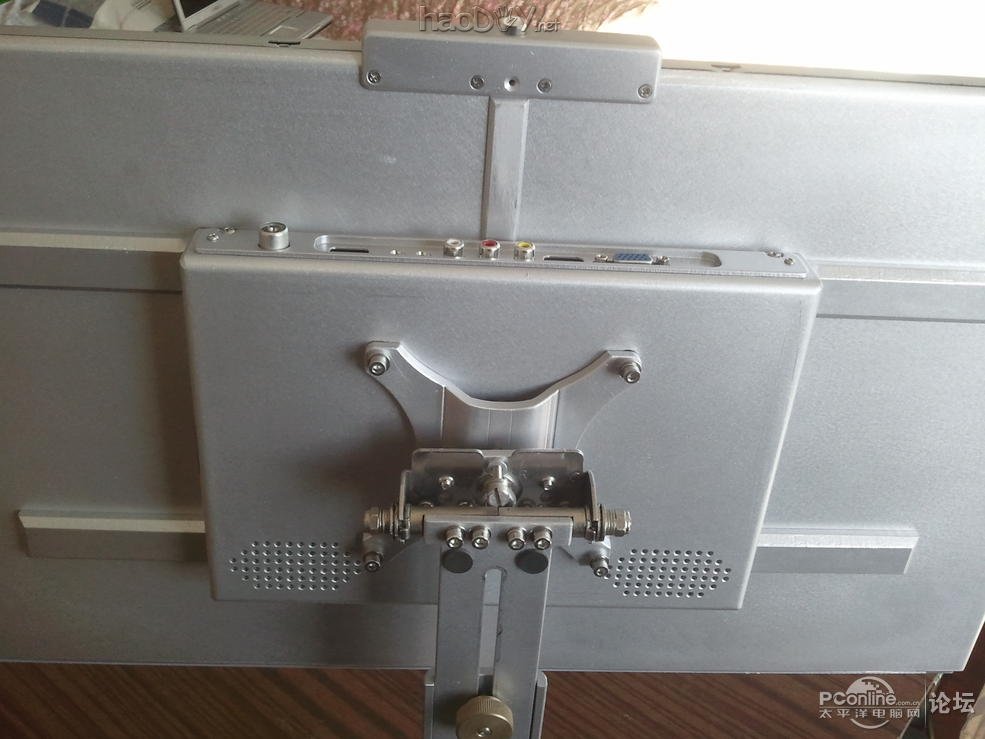

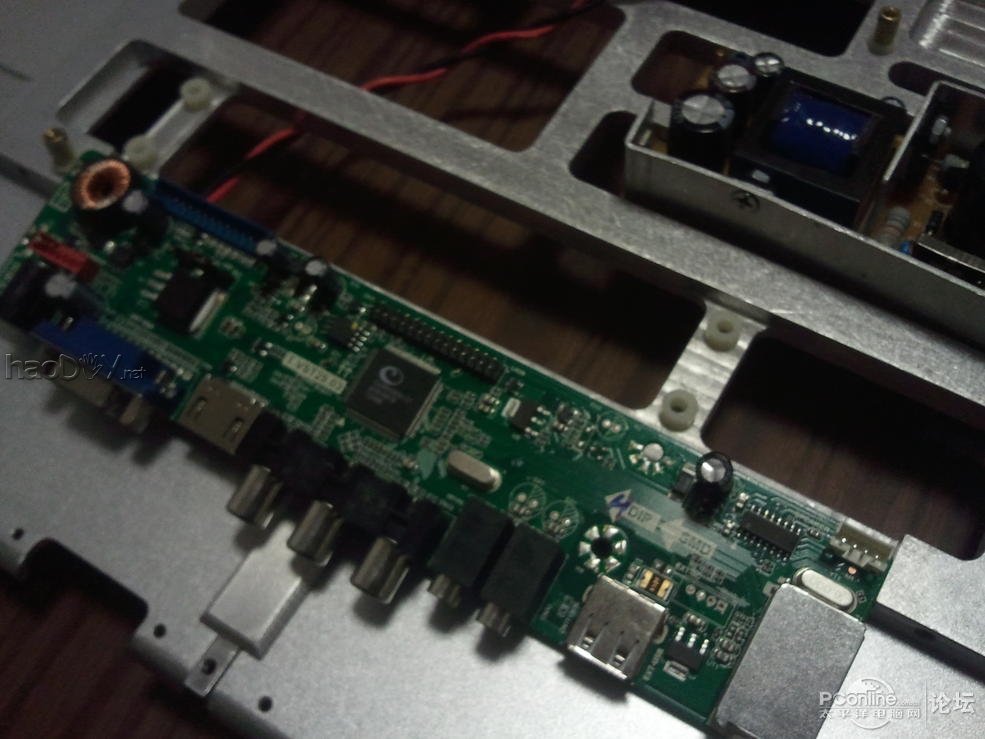

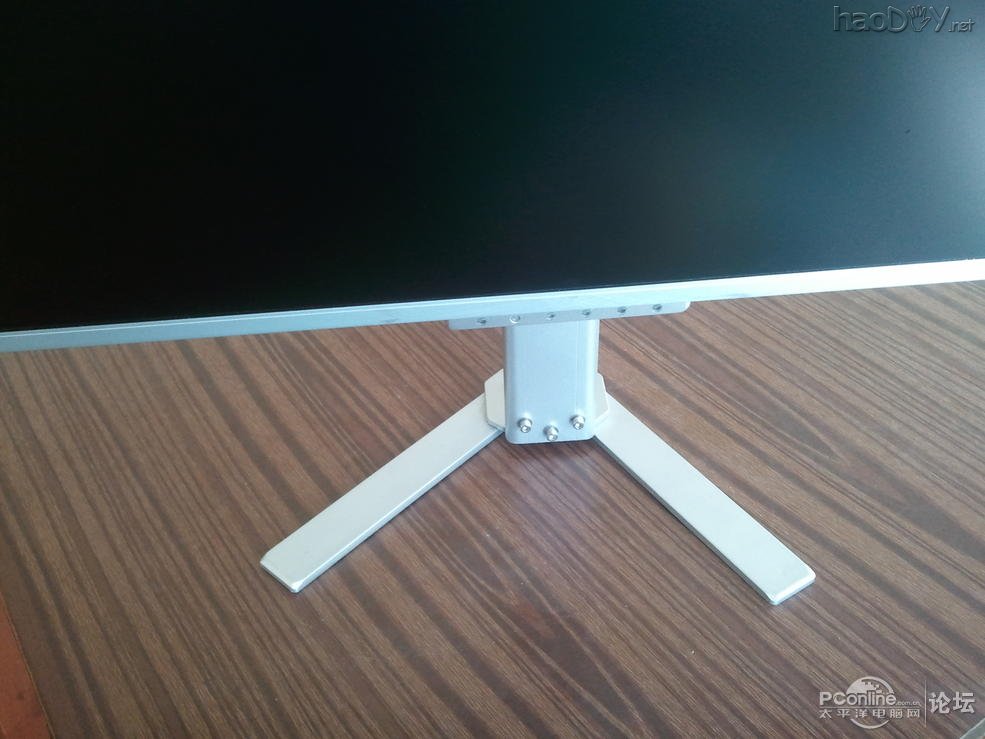

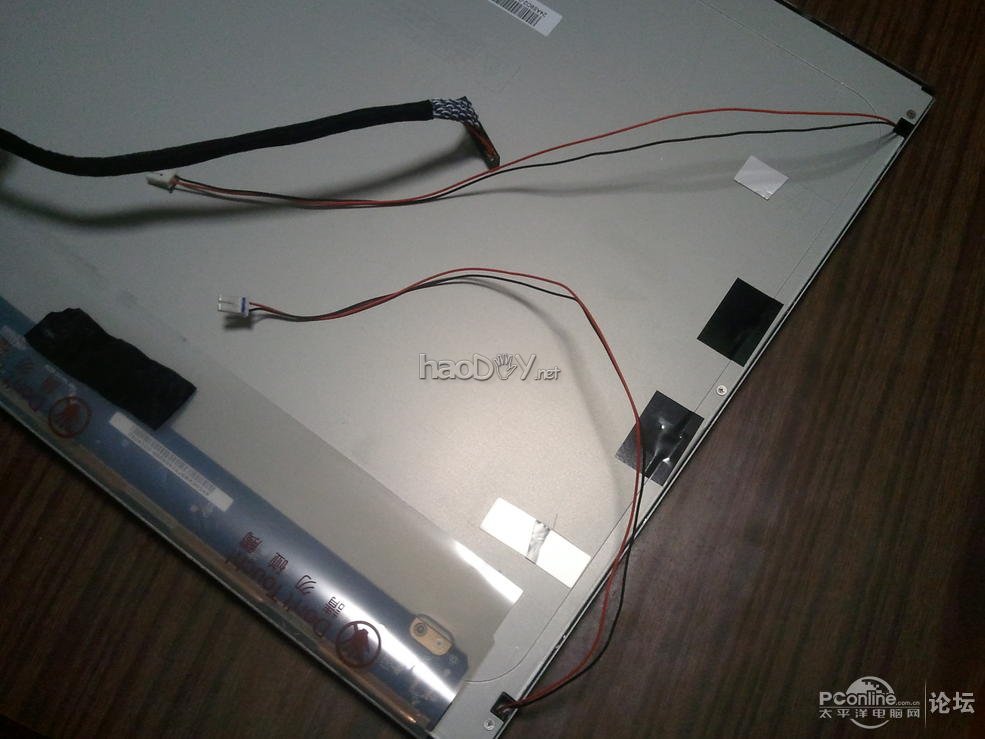

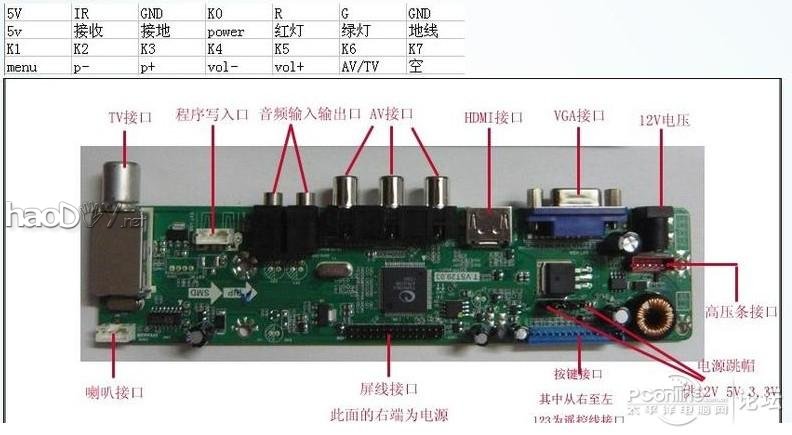

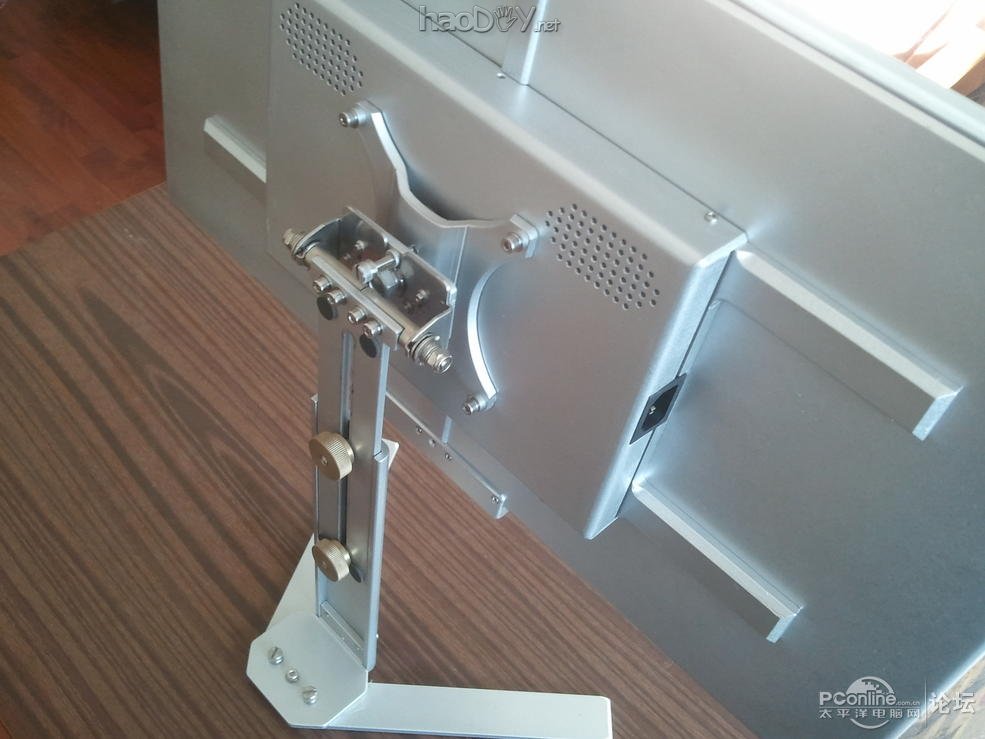

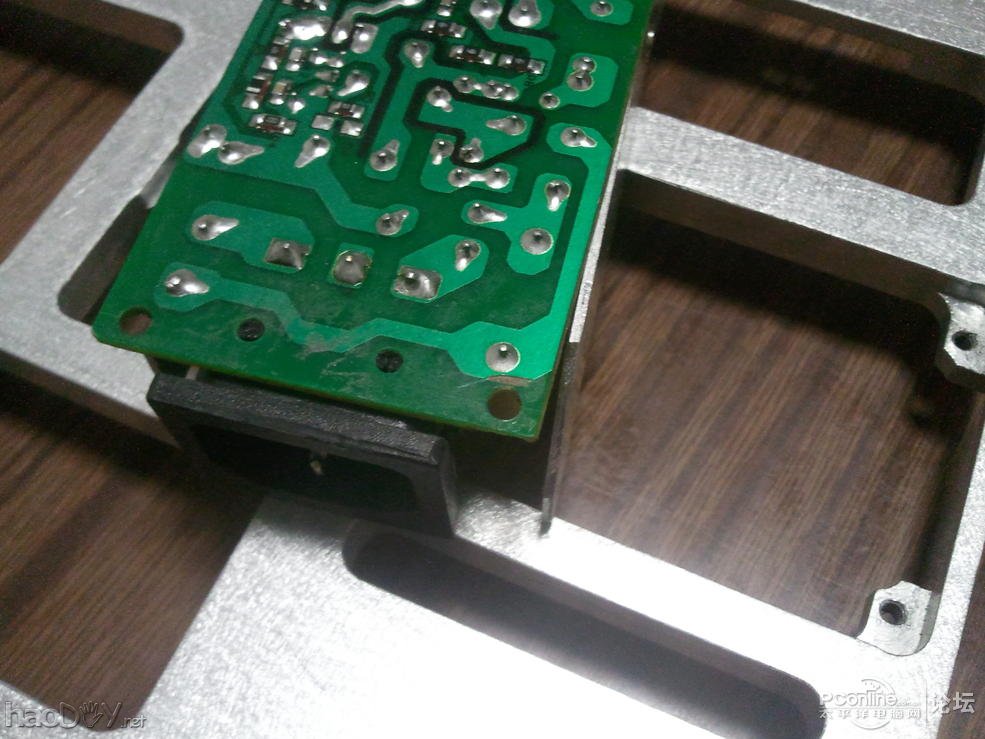

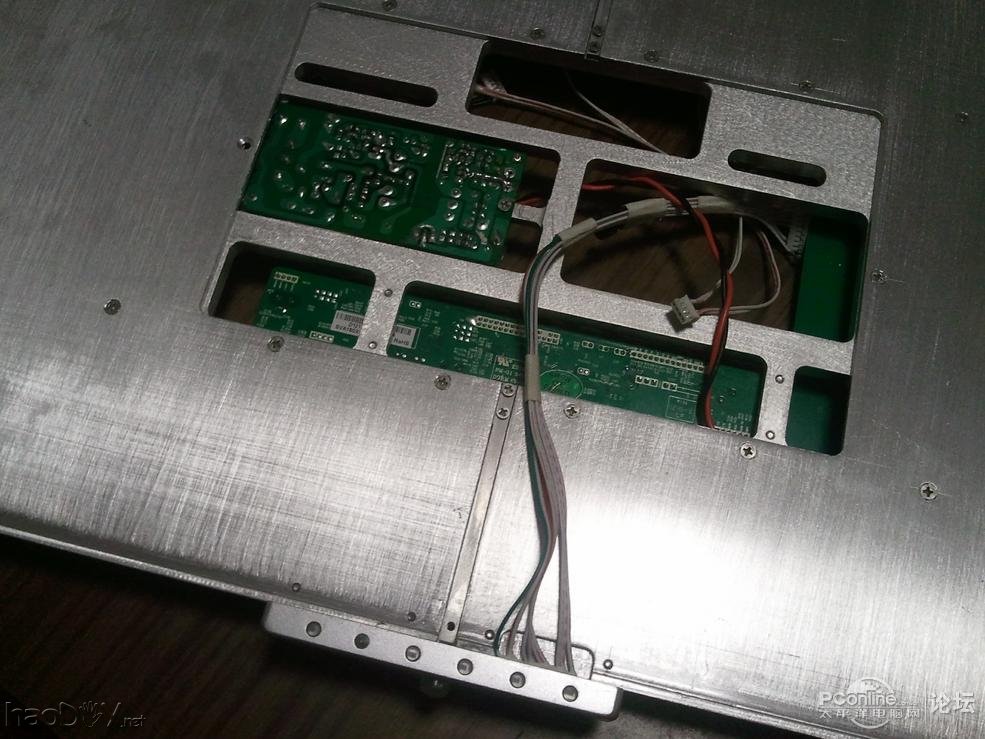

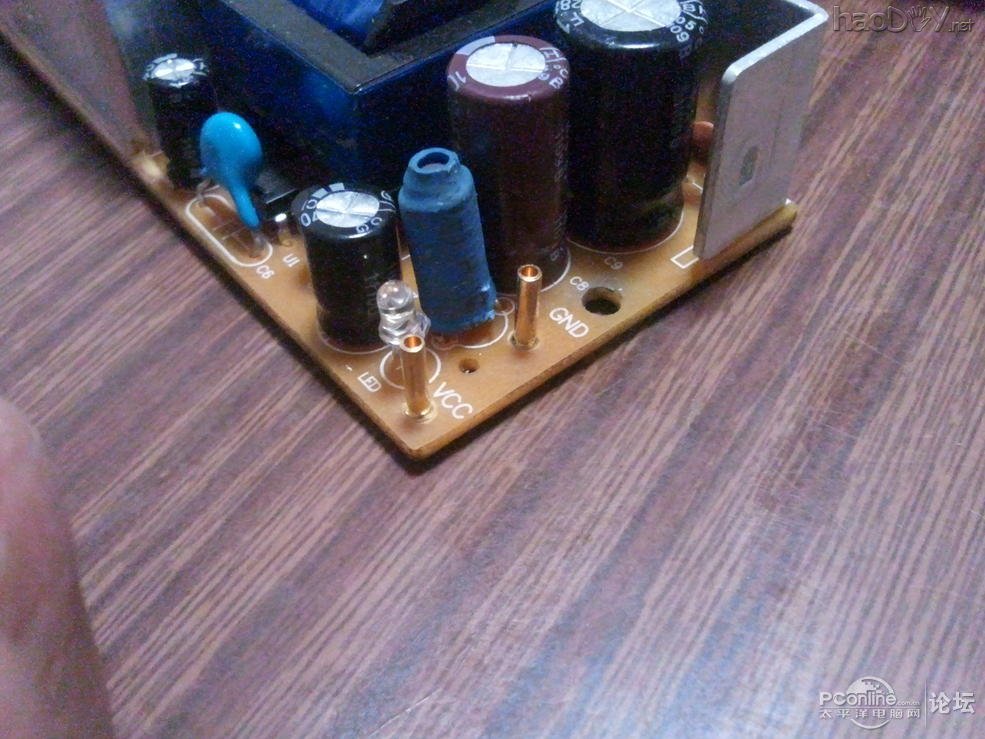

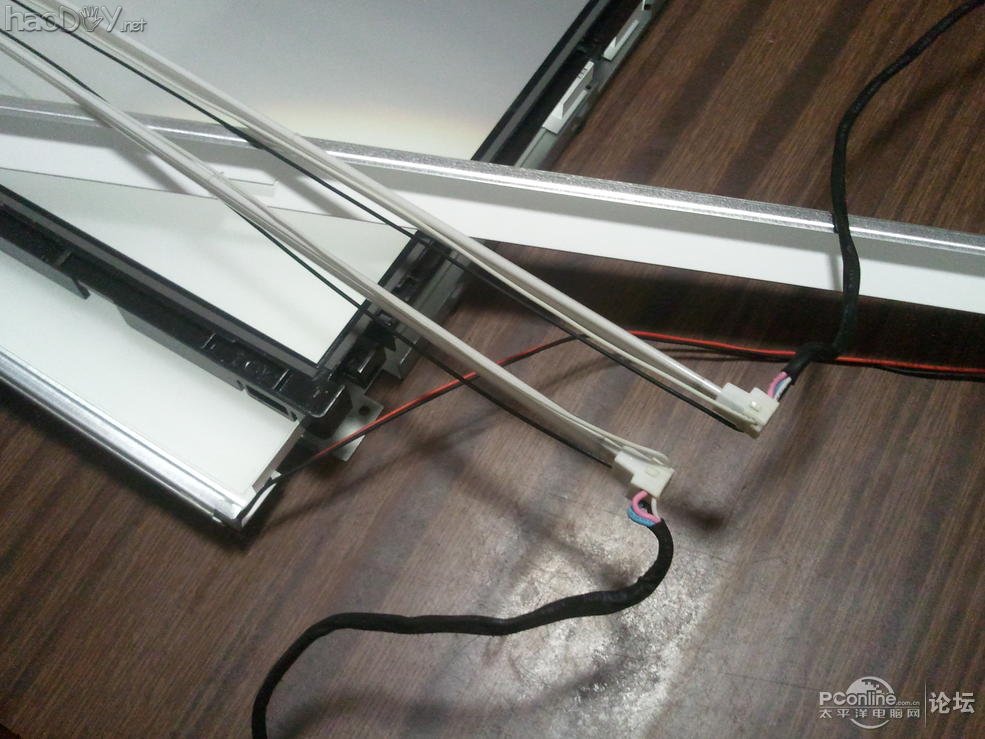

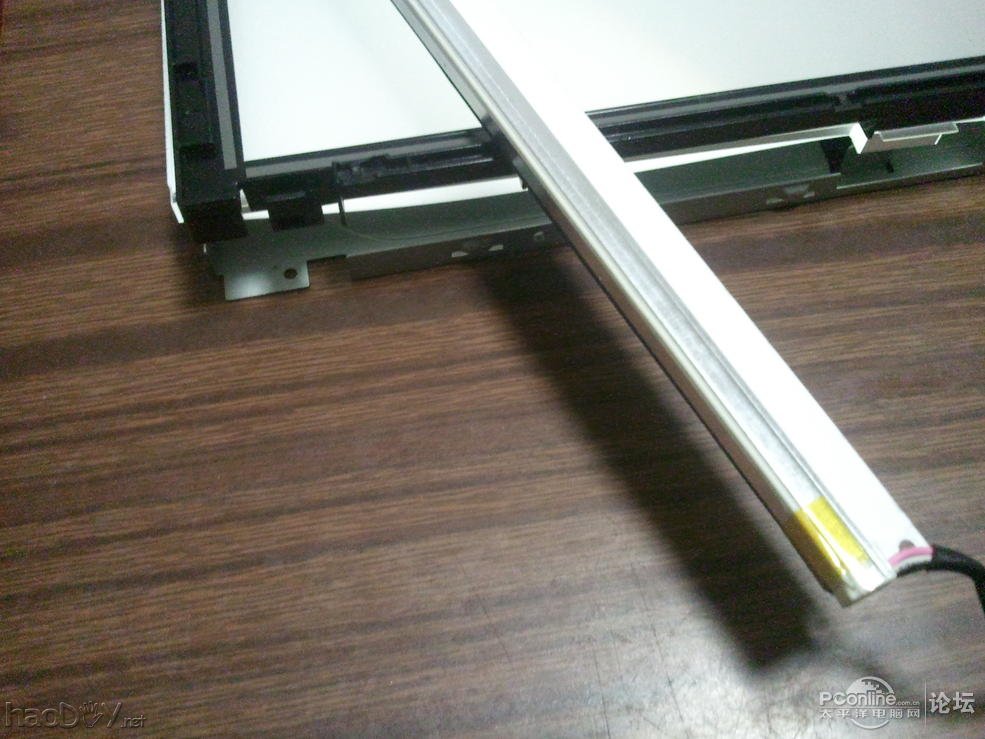

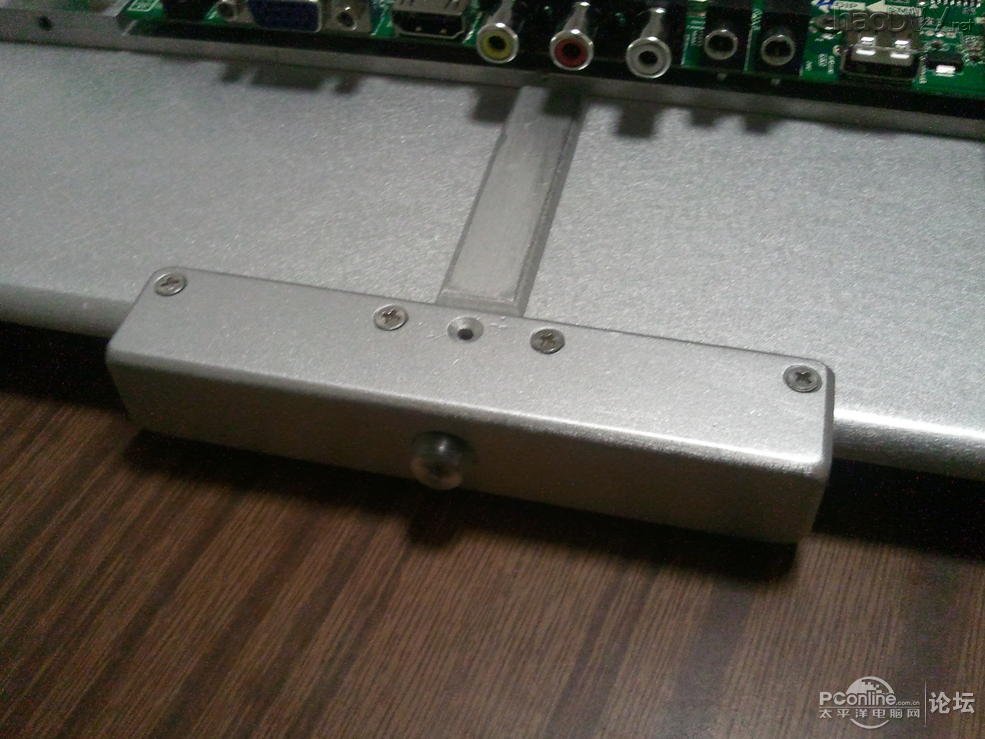

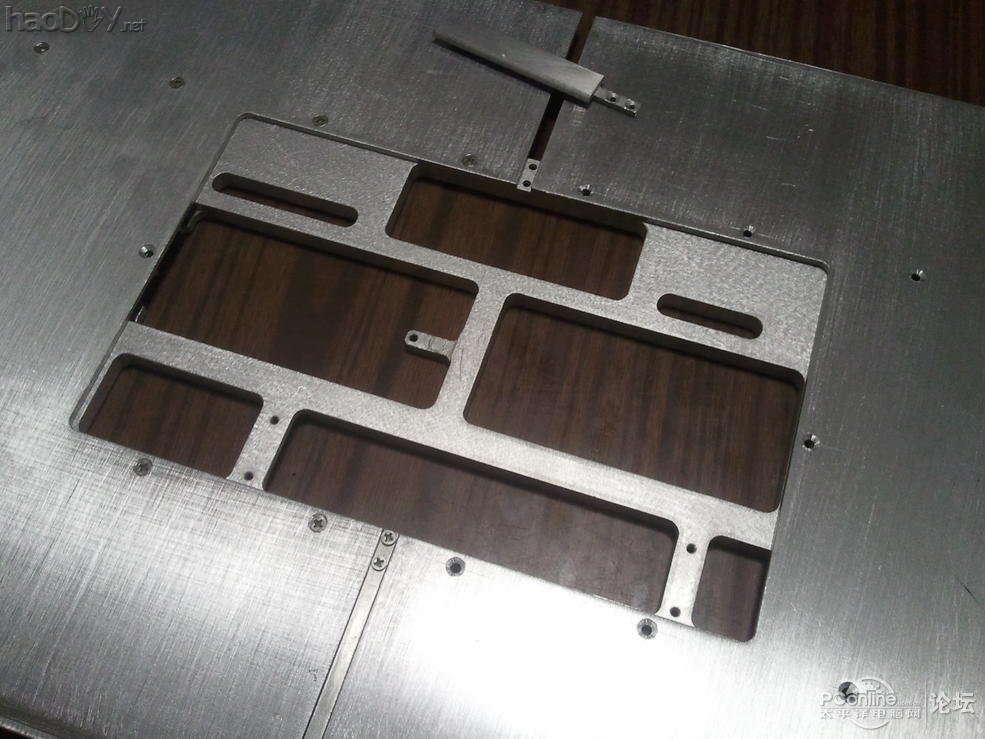

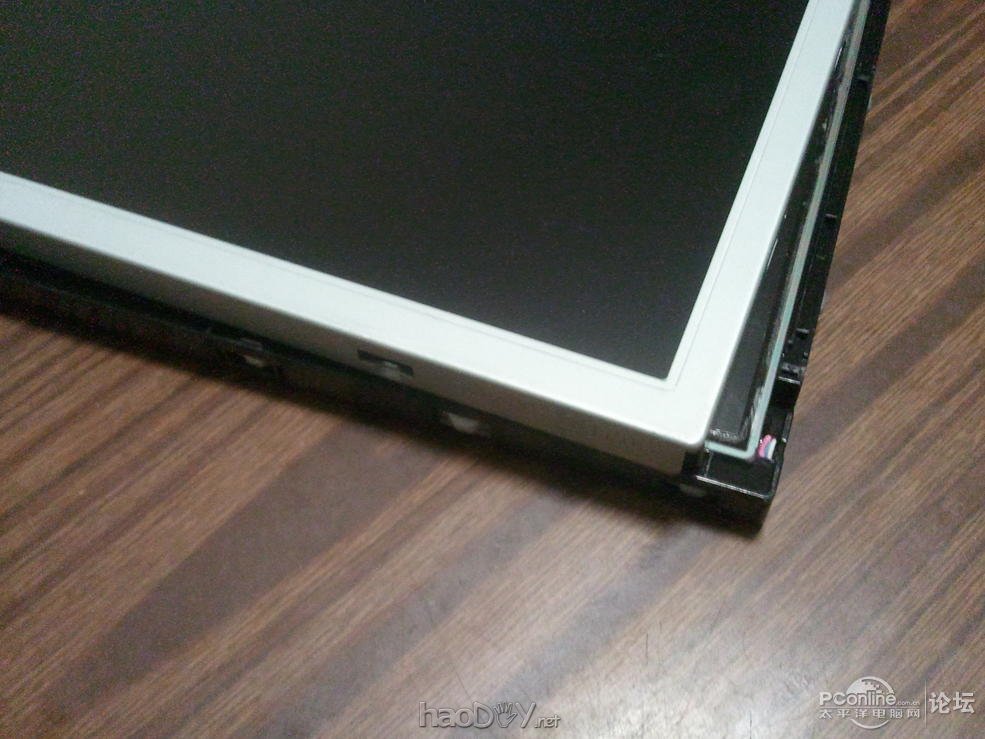

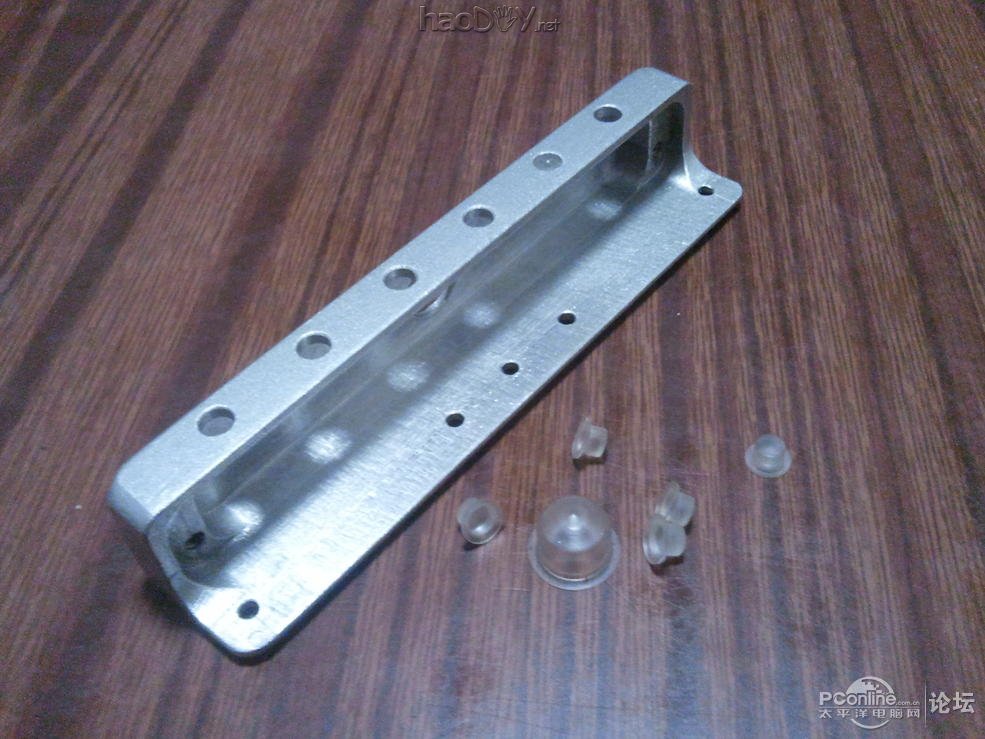

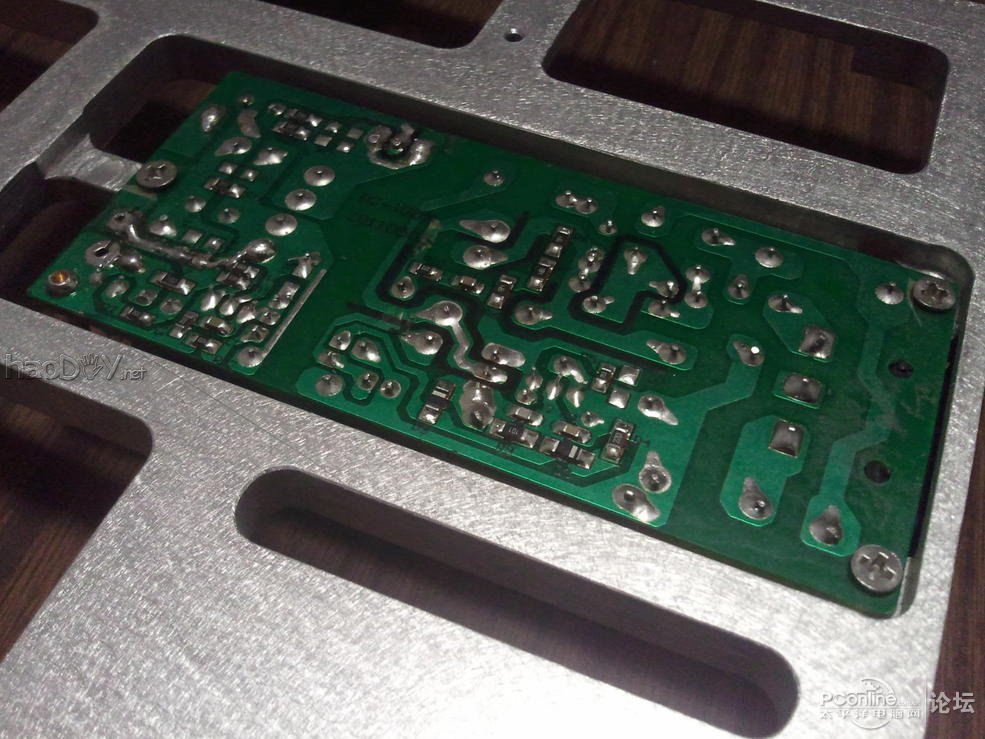

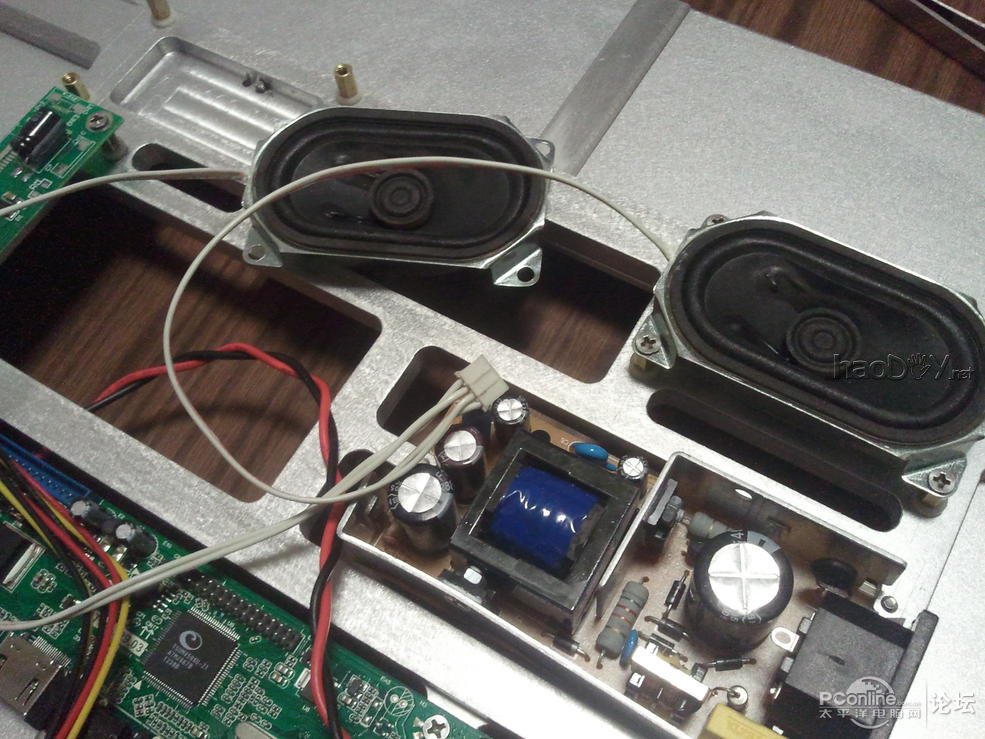

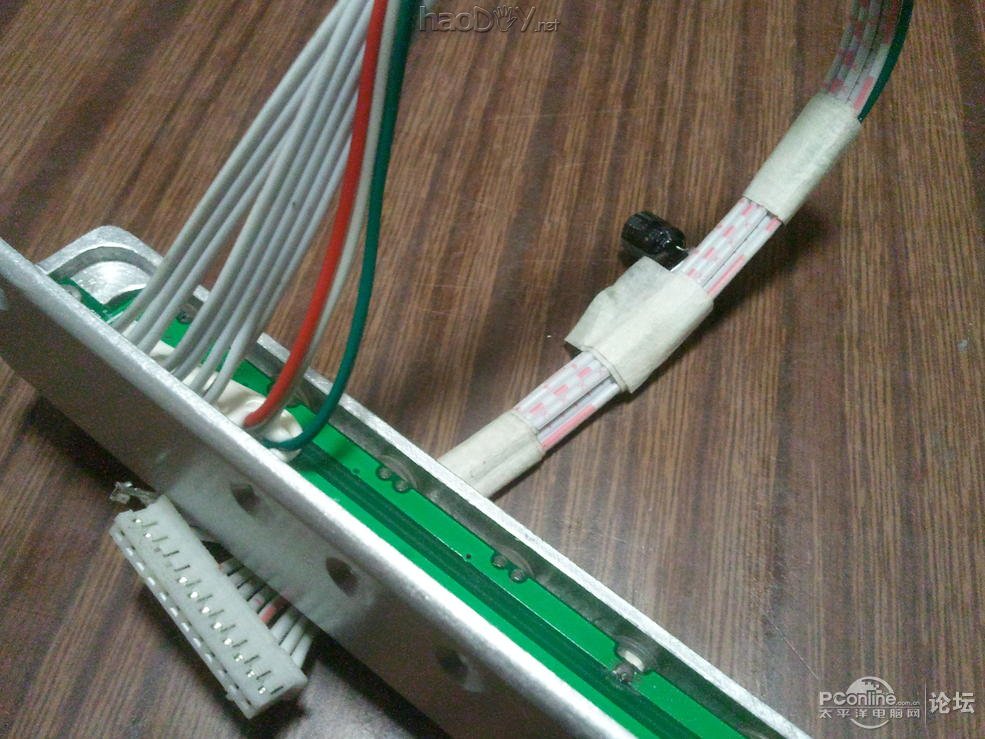

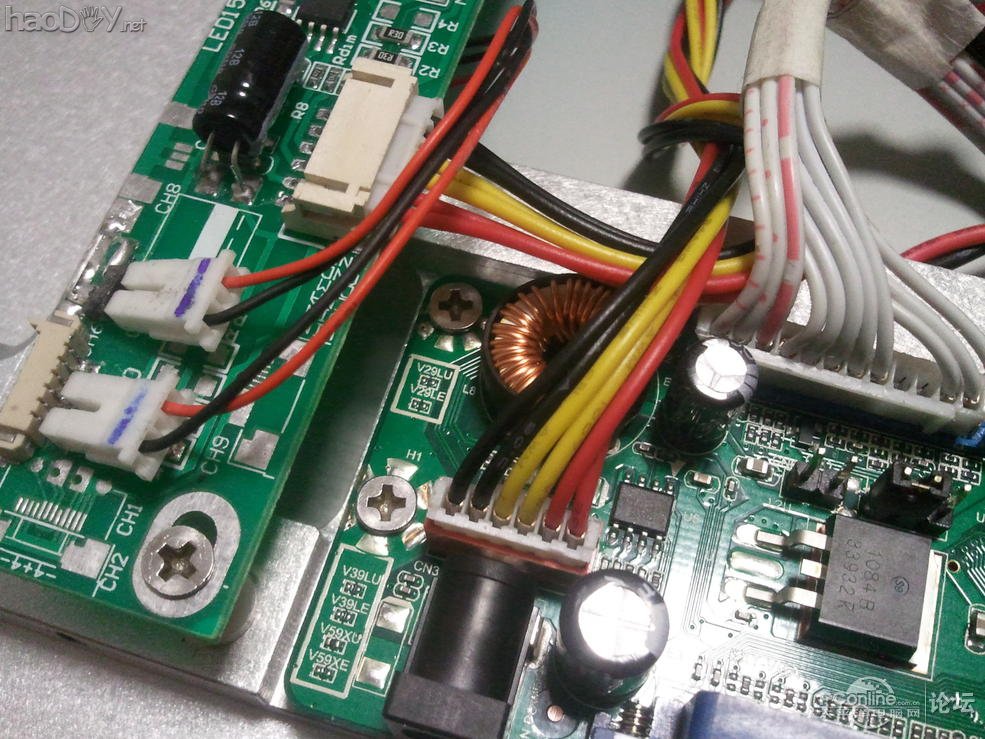

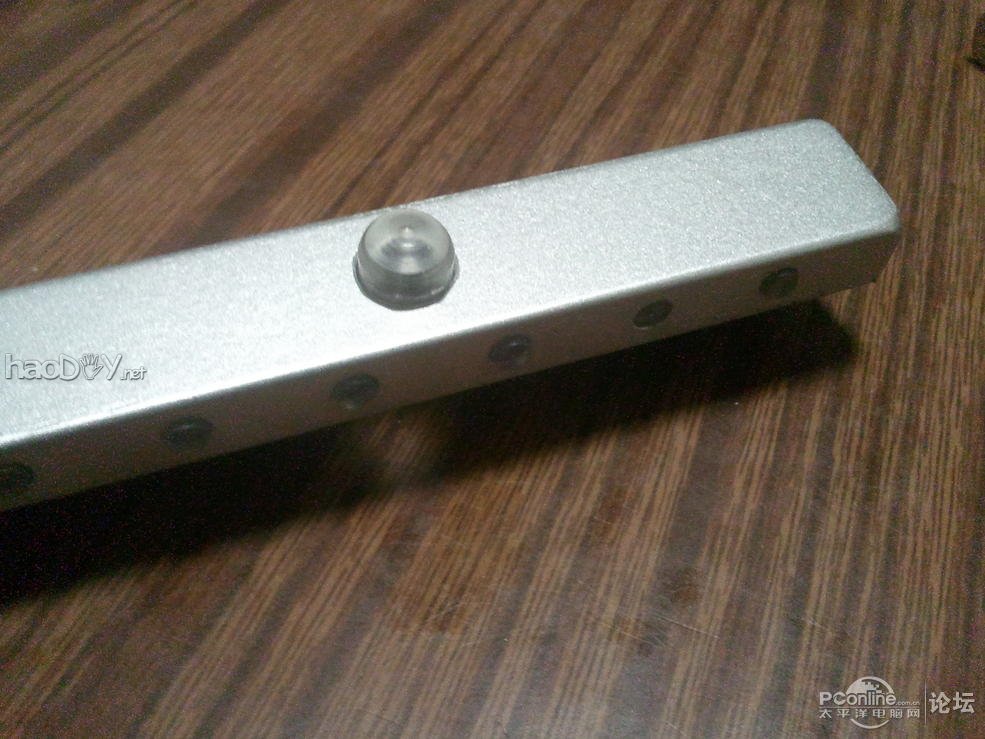

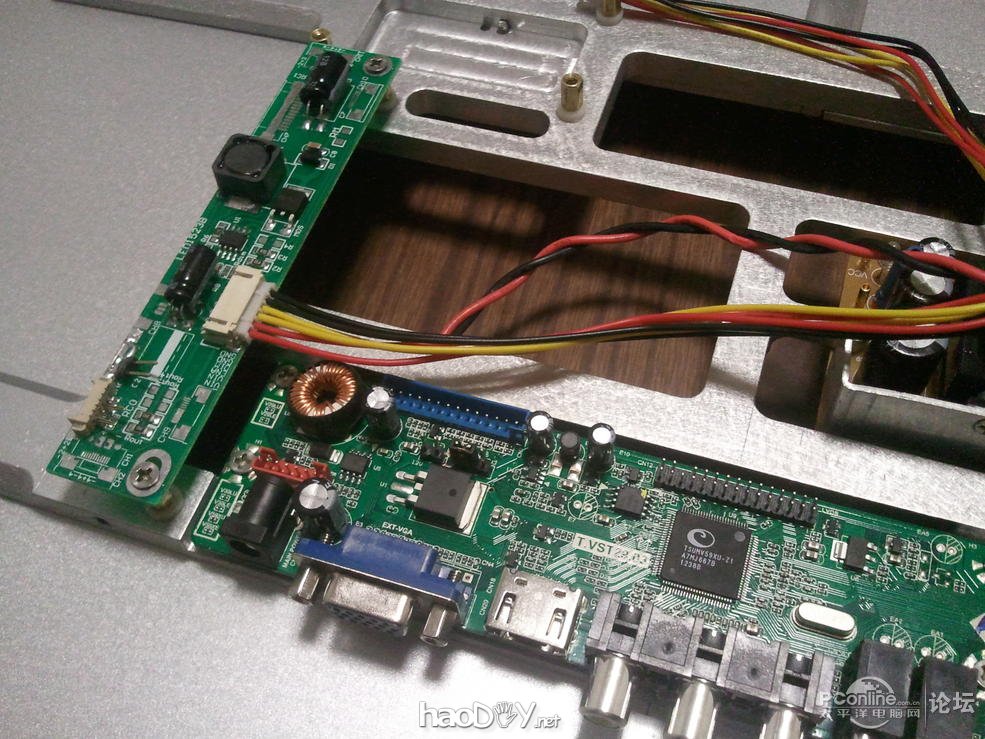

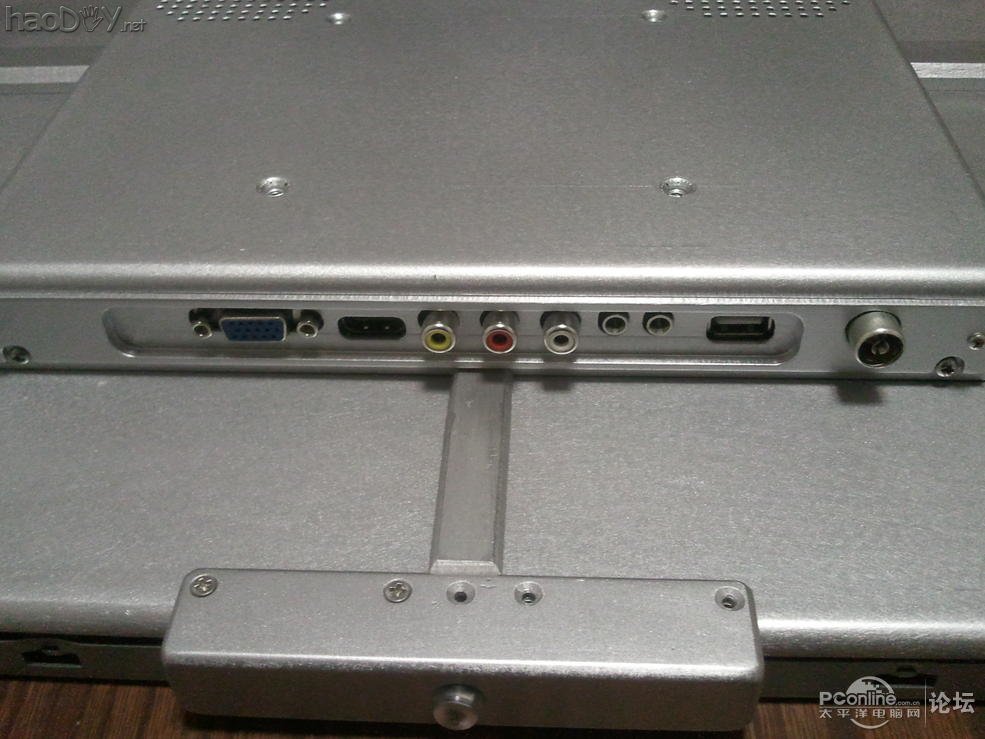

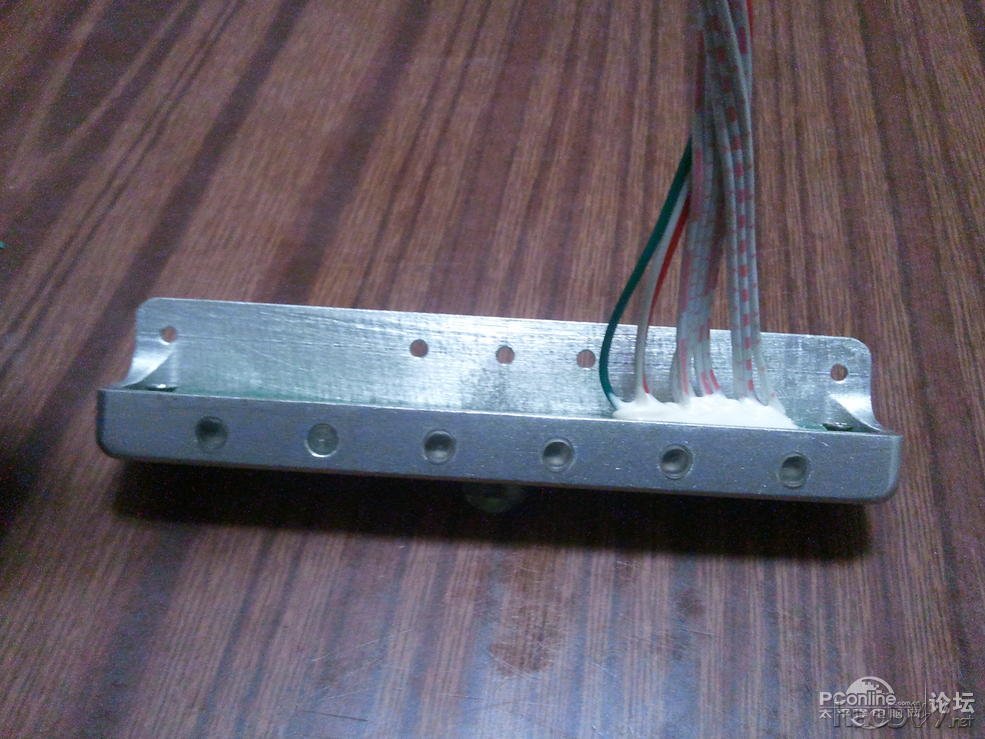

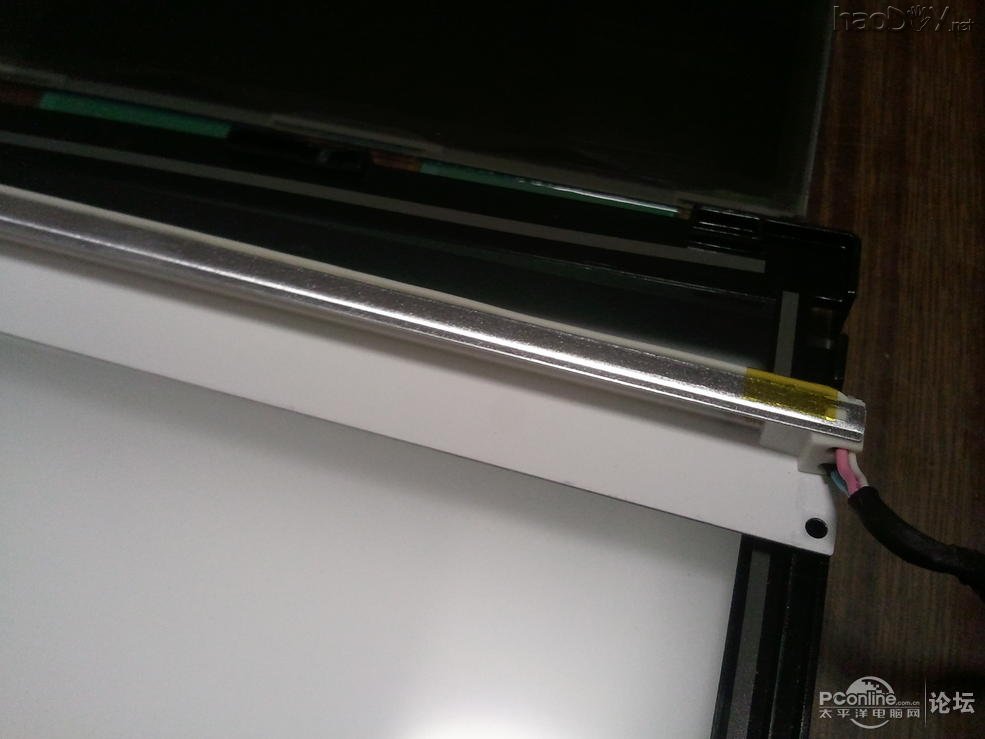

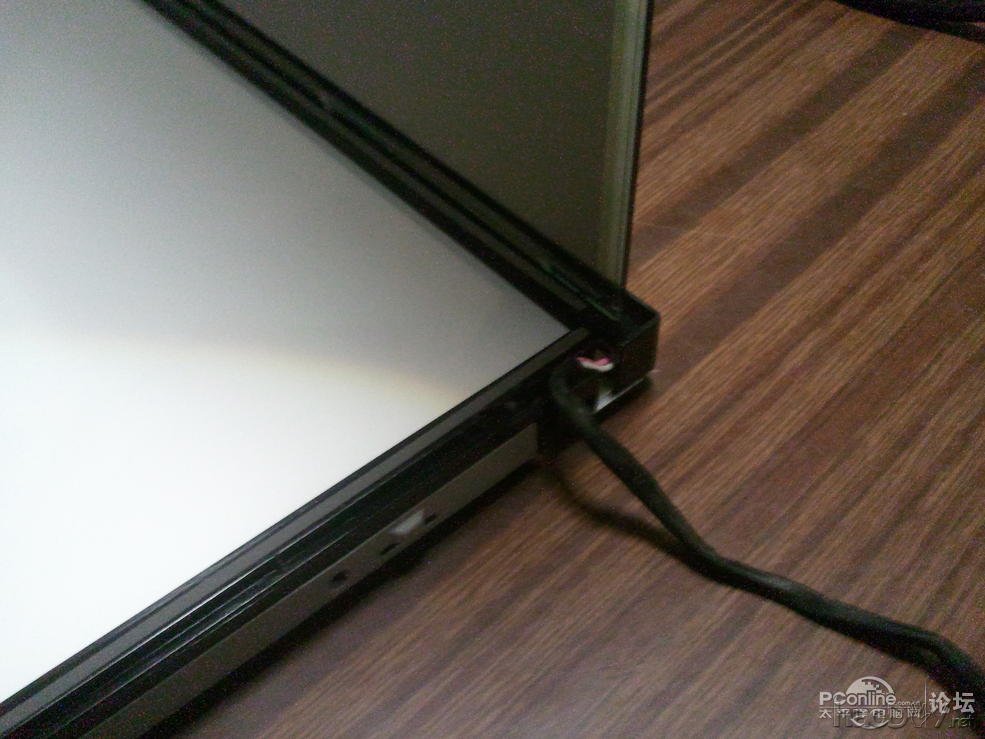

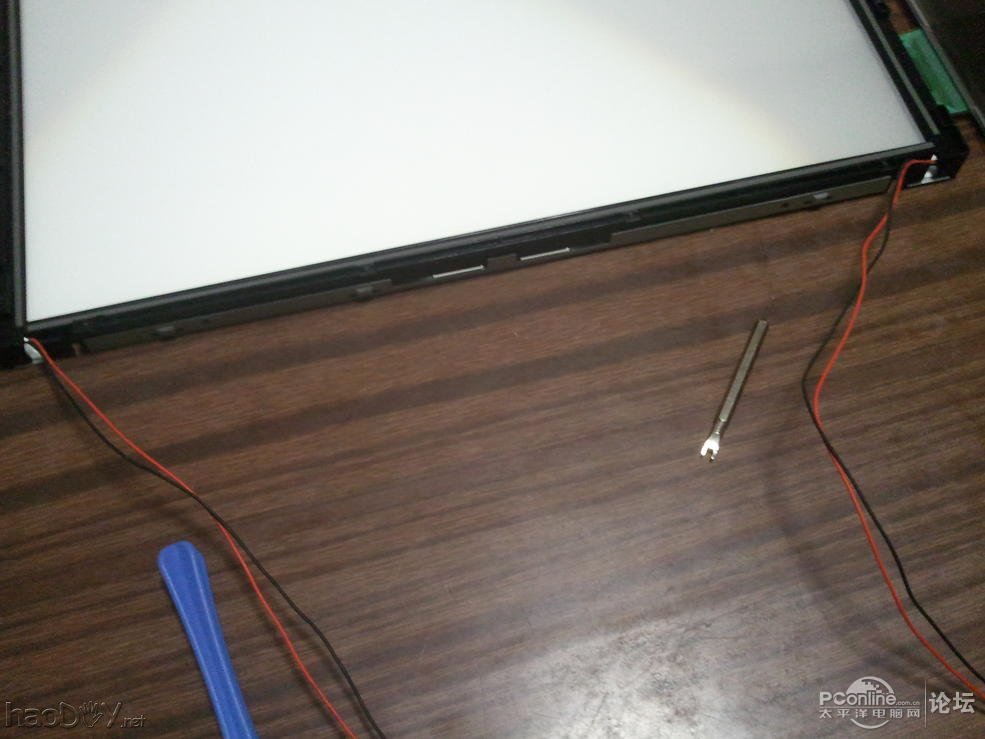

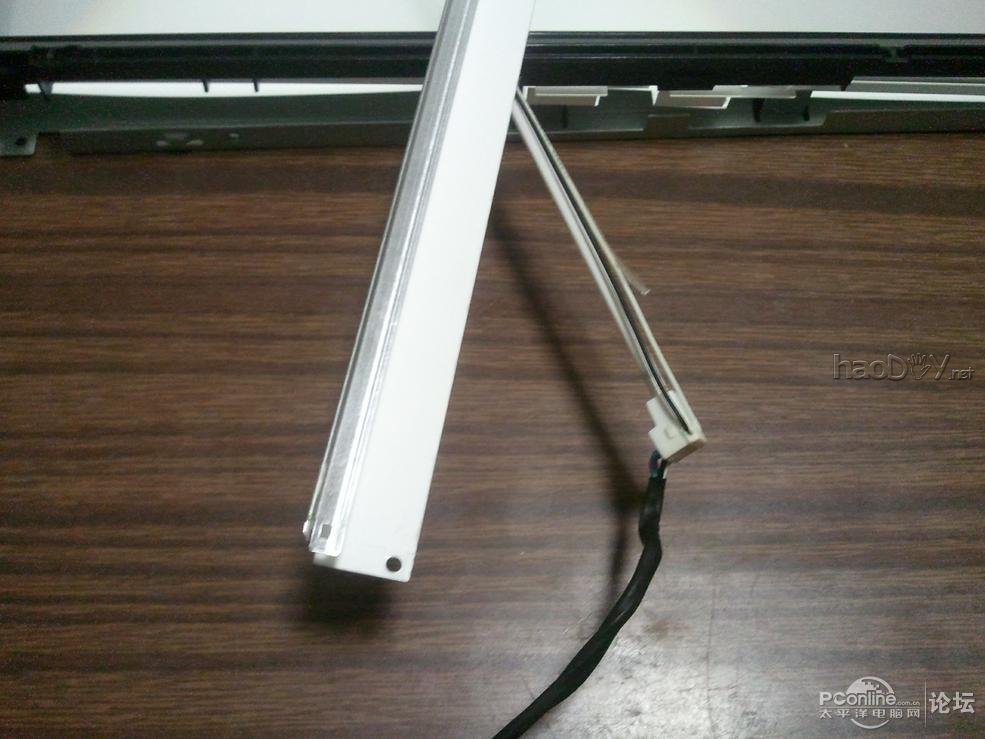

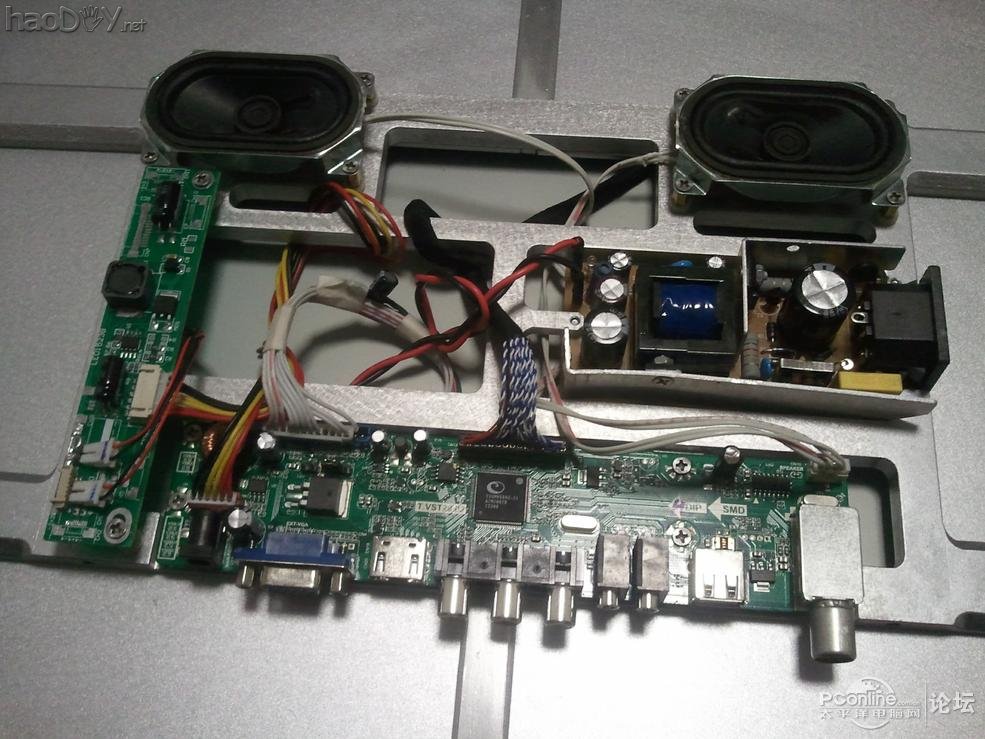

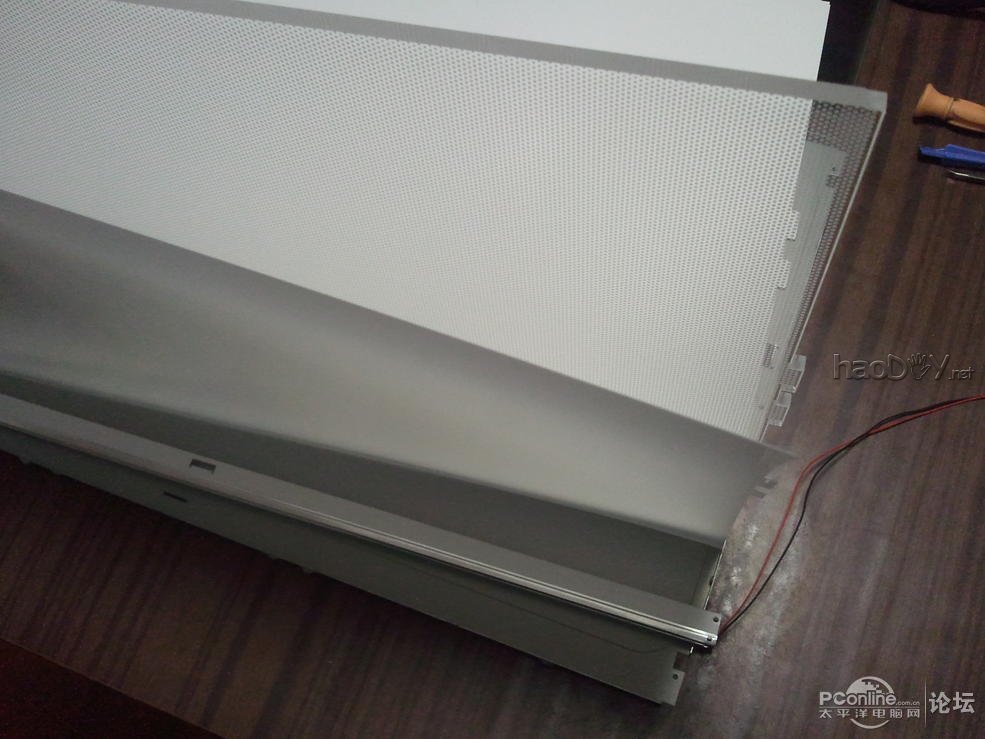

拔掉排线，掀起线路板保护膜。。。  反过来把前面金属框用一字螺丝刀找到连接点慢慢撬开。。。  拿掉金属框后掀起显示屏（真正的显示屏部分，很薄的呢，剩下那些是发光板部分，很厚重，投影仪的就是只取这一部分吧，看到别人弄投影还是很羡慕的，改天有时间我也整一个来过过瘾先   呃。。。忘了这还有个步骤，把屏合回去翻过来要先把这几个螺钉去掉呢。。。   再翻过来放平显示屏。。。  慢慢撬起一长边，将灯管架取出。。。  从灯管架将灯管取出。。。  将LED灯插入，插入  为什么说道这词都邪恶一下下呢？ 另一边灯架取出。。。  双灯管下岗前留影。。。  掀起背光板给大家LOOK下。。。  LED灯条都插入（  又都插入）状态。。。 LED灯条换岗完毕。。。  ————割回去-—割——割———使劲割————回去—————--— 说是组装过程原来这才开始组装 后背板跟后背架合体ING。。。  又来合体。。。合体。。。 继续合体ING。。。  合体后带美观挡条后翻过来的状态。。。  准备要各pcb板上了。。。上了。。。了。。。  电源先上。。。  咦，看到电源要合体部位危险啊，果断拿刀割掉，扔掉  电源12V输出针特写，其实这个原本先用的就是普通排插上的针，但是后来觉得细些，就扩孔改成现在这既粗又壮的了。。。粗又壮。。。   进去了。。。去了。。。了 。。。  我要 了。。。 从现在开始不带说那些个那种带那个的很那的词了  ，鸟受不鸟。。。驱动板待装。。。 驱动板跟恒流板都就位。。。  喇叭组装ING。。。  按键板壳待装。。。  按键都到位后。。。  按键板也安装就位。。。哦。说下那些白色的 ，是胶，不粘一下的话很容易折，线太细了。。。 背面。。。这张看到的排线头那有条线外漏，那是因为驱动板定义所致，插头的孔比驱动板上少两针  插播一张上图提到的驱动板定义图   按键板壳跟整体连接后。。。  整体翻过来。。。  再翻回来所有电路连接后。。。 这里说下，电源其实那散热片可以跟壳连接的，但是因为之前这电源在塑料壳里的时候我摸过感觉也就只是微热而已，现在这样裸奔，在金属壳里应该是不需要再导热了，所以没有散热片没有跟壳体连接到一起。。。  连接细节1  连接细节2  后盖壳子加入。。。 上面一些话语很和谐呢，我了。。。还好我了 驱动板挡条加入。。。  全官图。。。  液晶屏加入。。。  横向。。。  全方位支架连接后，请观赏以下多图。。。GC要来喽
