改进美化版 USBee AXpro / Saleae 发布

时间:2017-05-26 21:05来源:未知 作者:admin 点击:
本版本是USBee AXpro / Saleae 的山寨改进美化版。 针对俄罗斯版本,进行了以下修改与重新设计: 俄罗斯版双通道共用部分电路,互相影响,当一个通道上有电压时,会改变ADC ref参考电压,从而影响另外一个通道上的采集值,表现是AX pro中双通道电压表不可用
本版本是USBee AXpro / Saleae 的山寨改进美化版。

针对俄罗斯版本,进行了以下修改与重新设计:

俄罗斯版双通道共用部分电路,互相影响,当一个通道上有电压时,会改变ADC ref参考电压,从而影响另外一个通道上的采集值,表现是AX pro中双通道电压表不可用,当端口无信号时,示波器和电压表采集电压也不归0;模拟部分重新设计了双通道的前端模拟电路,两通道互相不影响,无信号输入时,通道仅仅采集到微弱噪声,而不会有大的直流漂移。支持软件控制通道切换。
改进美化版 USBee AXpro / Saleae 发布
(原文件名:1.jpg)

当没有信号输入时,电压表测得值接近0
俄罗斯版通过adc内阻做量程变化,会有较大误差,并且这个误差会跟随输入信号直流电平变化,事实上俄罗斯版的量程和偏移可调,但却无法校准,测得的值也不具有量化意义,改进版本解决了这个问题,有独立的偏移电路,参考源产生电路,比例电路等,可以精确校准。
俄罗斯版带宽小于1M,改进版重新设计的前端电路使达到3M以上,测量范围达到-10V - 10V符合AX Pro官方标称。精确调整过补偿电容,能够正确复现方波上升沿情况。
改进美化版 USBee AXpro / Saleae 发布
(原文件名:2.jpg)
改进美化版 USBee AXpro / Saleae 发布
(原文件名:IMG_4625.JPG)

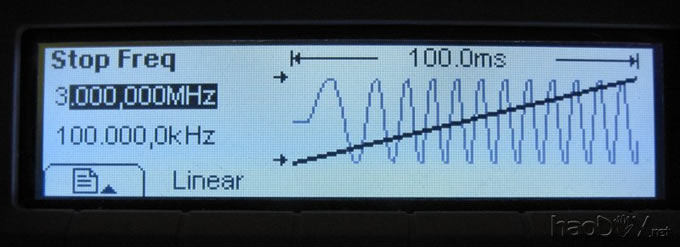

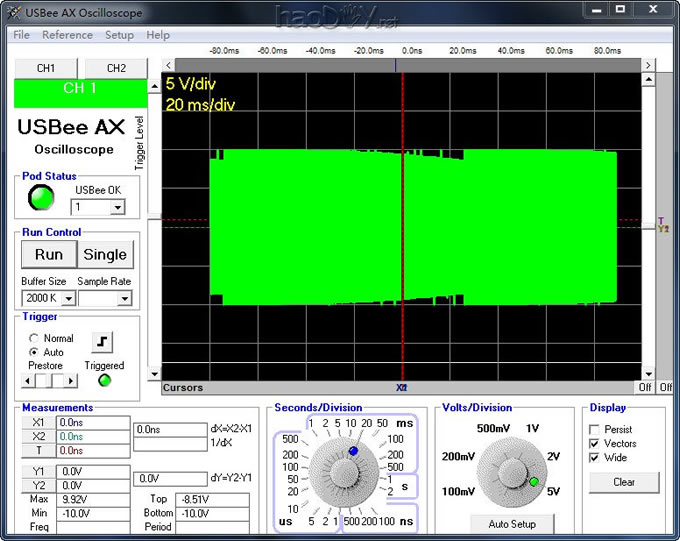

100K - 3M扫频信号,可以看出带宽基本达到3M
改进美化版 USBee AXpro / Saleae 发布
(原文件名:3.jpg)
改进美化版 USBee AXpro / Saleae 发布
(原文件名:IMG_4624.JPG)

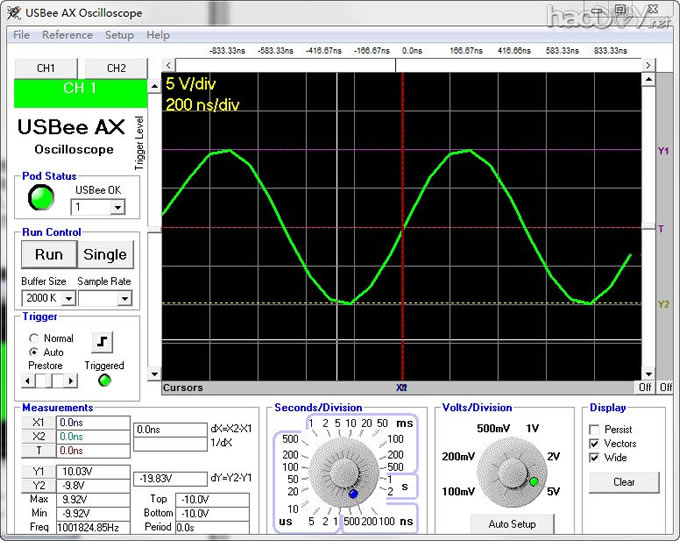

采集1M 20V Vpp的正弦信号
改进美化版 USBee AXpro / Saleae 发布
(原文件名:4.jpg)

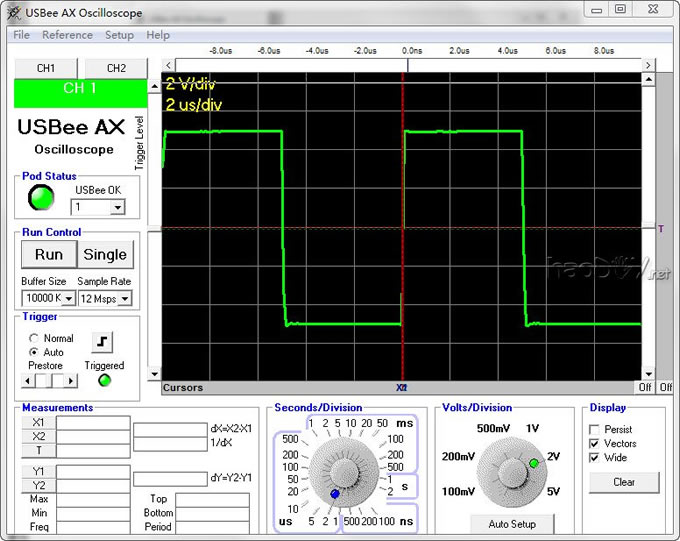

精确调整补偿电容后,能够正确复现方波上升沿

添加数字和模拟通道添加保护电路,防止超出量程的信号损害仪器甚至电脑。

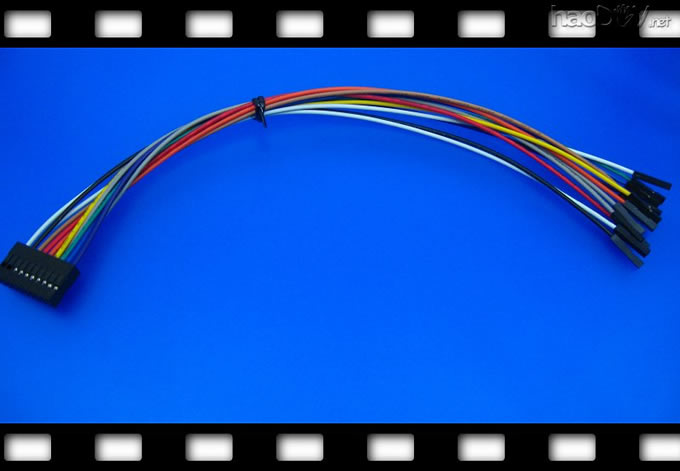

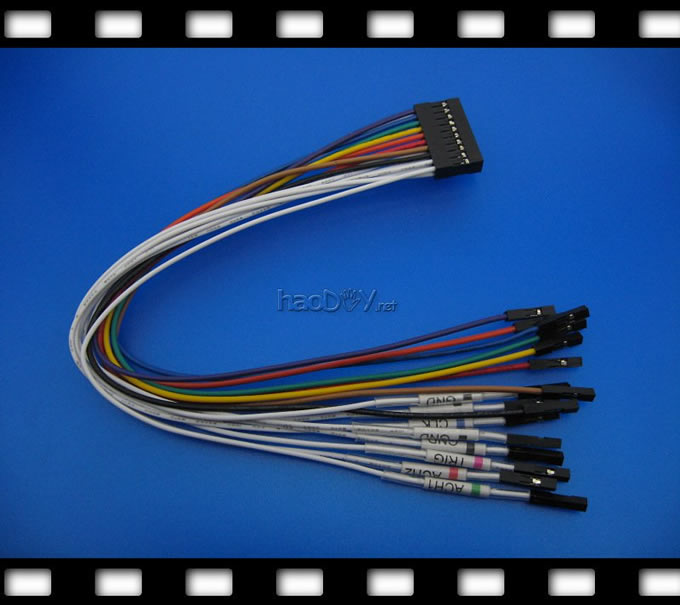

更加符合原版的设计,通道开关自动配置,CLK,TRIG,电源等引入,和原版保持一致,以支持原版软件功能。使用Jlink仿真器外壳,有贴膜,更美观方便。与软件颜色一致的双排杜邦线,方便测试。


更加彻底的开源:
原理图(Orcad版本):点击此处下载 ourdev_552370.rar(文件大小:30K) (原文件名:AXPRO_DSN.rar)
原理图(PDF版本):点击此处下载 ourdev_552371.pdf(文件大小:33K) (原文件名:sch.pdf)
PCB(Allegro版本):点击此处下载 ourdev_552372.rar(文件大小:193K) (原文件名:axpro_BRD.rar)
PCB(PDF版本):点击此处下载 ourdev_552373.pdf(文件大小:218K) (原文件名:PCB.pdf)
说明:本人保证原理图,PCB均与实物一致,除了以下一处:板子焊接回来后,发现带宽没有达到预期,在输入端添加了补偿电容,已经更新到原理图,PCB焊接位置在电位器下面,无对应封装,根据调试,值小于0.5pF,不同板子略有差异。


计划按照三个版本提供,本人长时间不在线,发货等不能及时处理,请淘宝资深卖家代售。

完整版
包括完整系统,外壳,贴膜,标签与杜邦线,已经调试好量程,偏移,补偿电容。到手即用。

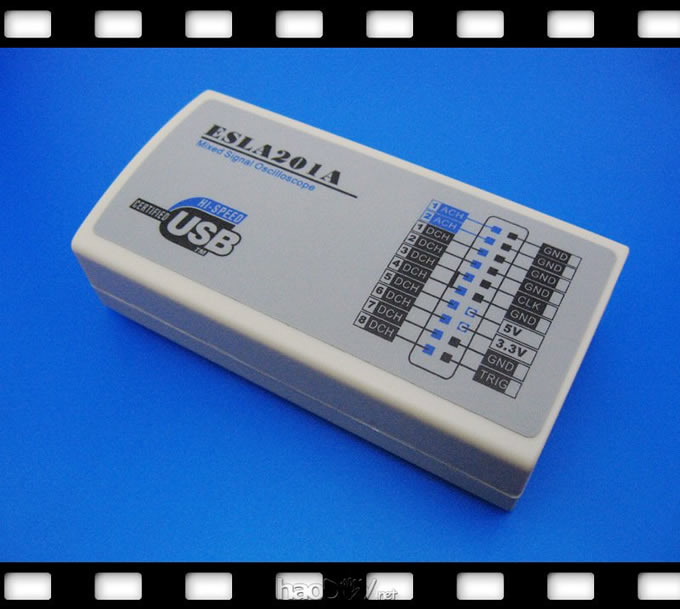

改进美化版 USBee AXpro / Saleae 发布
USBee AX Pro 版本 (原文件名:IMG_4537.JPG)

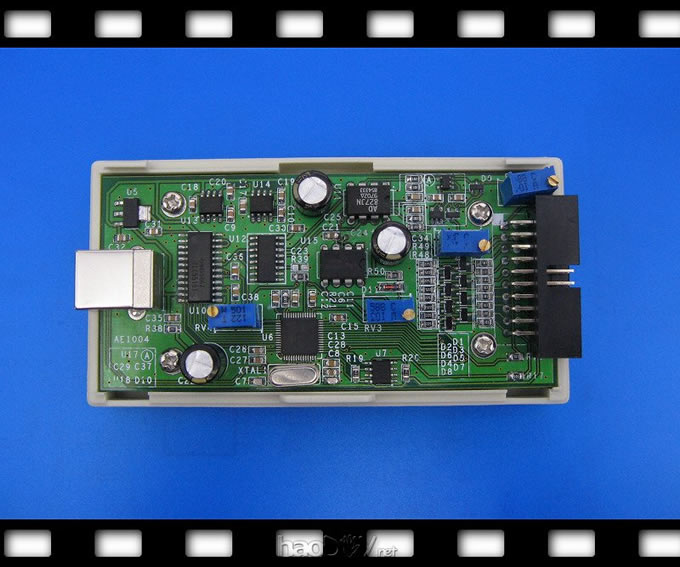

改进美化版 USBee AXpro / Saleae 发布
(原文件名:版本1_全部焊接.JPG)
改进美化版 USBee AXpro / Saleae 发布
(原文件名:IMG_4541.JPG)


AX Pro DIY版
包括1:已经焊接全部数字部分电路的电路板,烧写DX pro固件,到手后可测试数字功能,模拟部分需要自购芯片焊接调试,不提供单独支持,遇到问题可在论坛讨论解决。需要添加购买的芯片零售成本约为60元。
外壳,标签(需要自己贴上),杜邦头与杜邦线(自行组装),透明热缩套管约30cm,通道标签(需要自己贴上)。

Seleae 版本
仅包含数字部分,预装Saleae固件,帖Saleae专用标签,杜邦头与杜邦线已对应组装。到手即用。

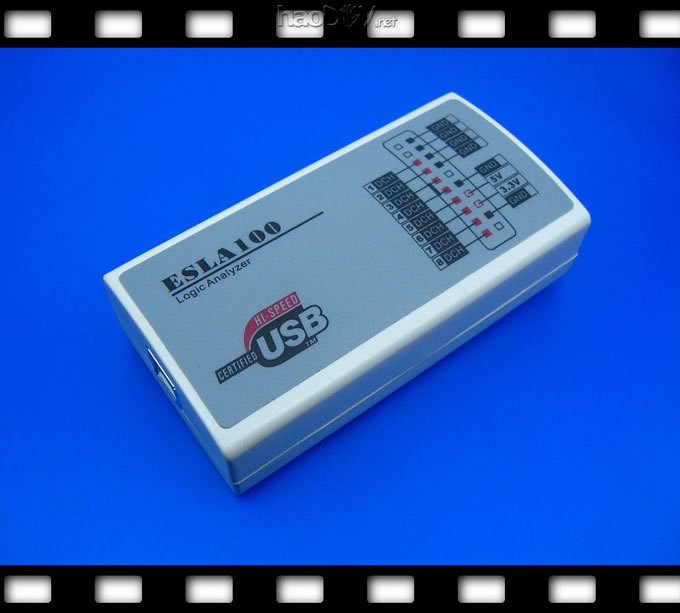

改进美化版 USBee AXpro / Saleae 发布
Saleae 版本 (原文件名:IMG_4320.JPG)
改进美化版 USBee AXpro / Saleae 发布
(原文件名:IMG_4323.JPG)

淘宝卖家链接:
http://item.taobao.com/auction/item_detail.htm?item_num_id=5319868943
http://item.taobao.com/auction/item_detail.htm?item_num_id=5320008753 (责任编辑:admin)
