去年弄了三个24寸一体机套机，当时是看上的它可以上独显，一个同事要了，第二个也帮表哥攒了机器，这最后一个本来也打算谁要攒机就给出了，结果后面帮攒的机器都是总价不能过3000的机器显示屏也没超过22寸的，SO，，，自己当电视看了。。。可是这玩意儿当电脑不会觉得多别扭，因为毕竟后面有货呢，但当电视就会总觉得后面那么大体积空壳子好不低碳（感觉自己以下要做的才是真的不低碳？）。。。再SO。。。为各种这样与那样的；叫上跟叫不上；自己找及原来有的；是原因和不是原因的原因，改！！！

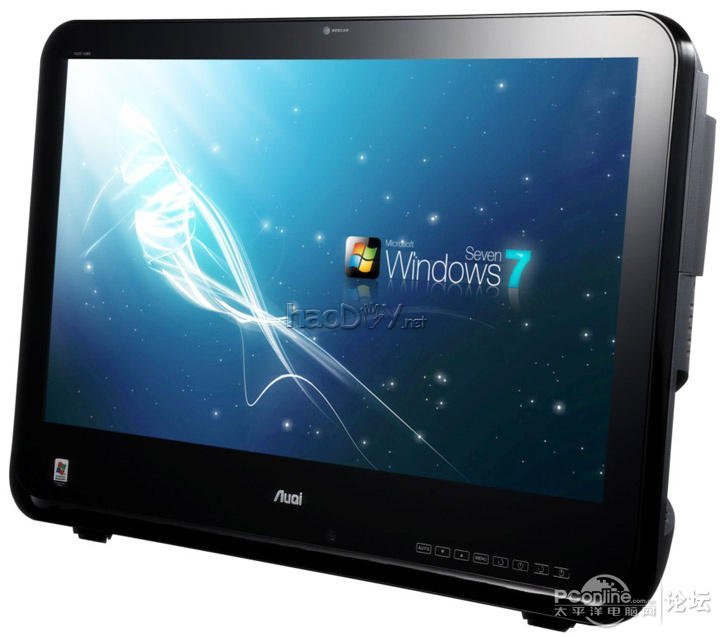

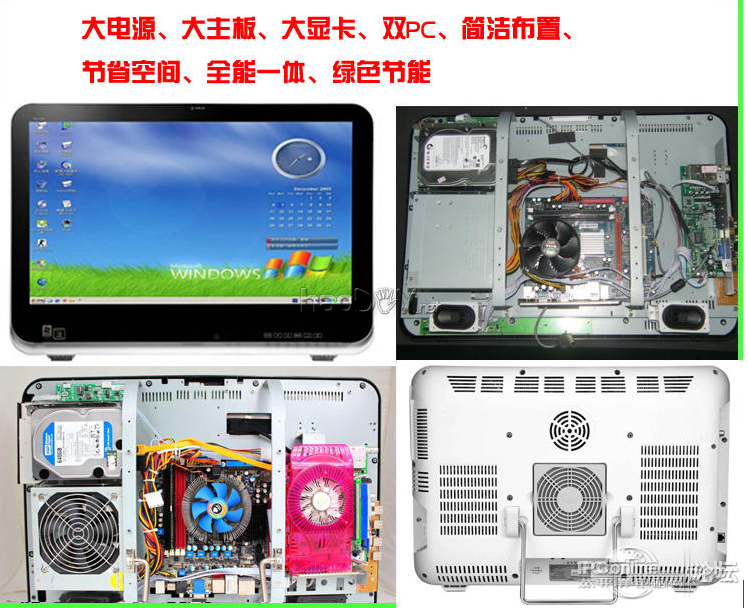

    先来两张网上down的原机图，（我拆机前没拍）还好没忘记她的旧模样。。。






    对了，还要先说下 ：会出现现在这些文字其实还是因为之前发的那篇被加精华又给撤掉的变为编辑推荐的我的CNT的纯铝打造360°全方位旋转带升降显示器支架——（带效果图+超薄显示器3D效果图）（好长的发唠骚？）的帖子里许诺给大家这周末会呈现超薄；超窄边框显示器的许诺。（不然很晚了呢，又熬夜。。。）上面说是为那些个原因而改，与其说改，这篇其实基本是装的过程。。。

     这个显示器其实是可以更薄的，如果本身就是LED灯管那种屏的话，我会直接改装成驱动板下置于底座那种薄过AOC，LG等的超薄显示器的。对了。我这个带电视功能呢，还有USB视频读播。。。
     为了让各位看官能够很明了各个组装细节，又别被人当了杀猫高手，加工过程就免了（其实也是没拍照呢）不过就只这组装过程的图片那些身体欠佳的猫还是很危险呢
——————————听说要割，所以——割—————————————
     从这几张原套机拆机后的部分细节开始吧。。。

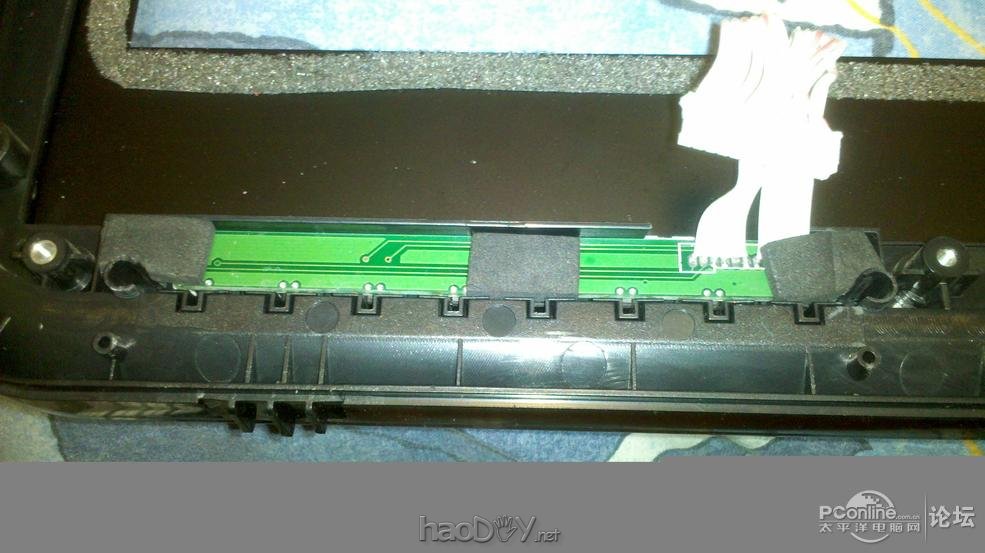

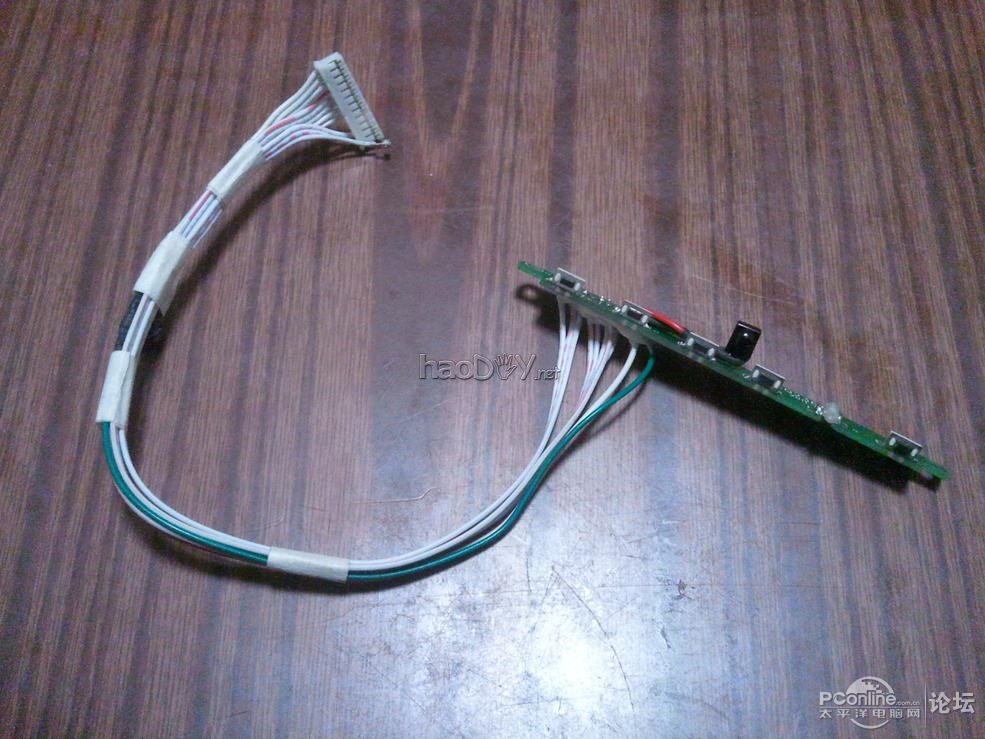

     原按键板，这个是8键，后被锯掉2按键改为5键。。。

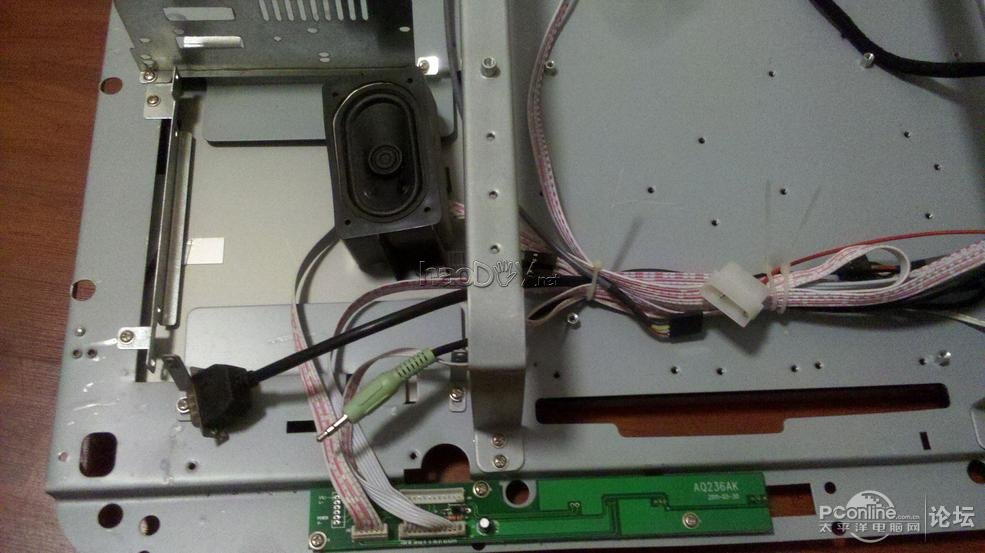

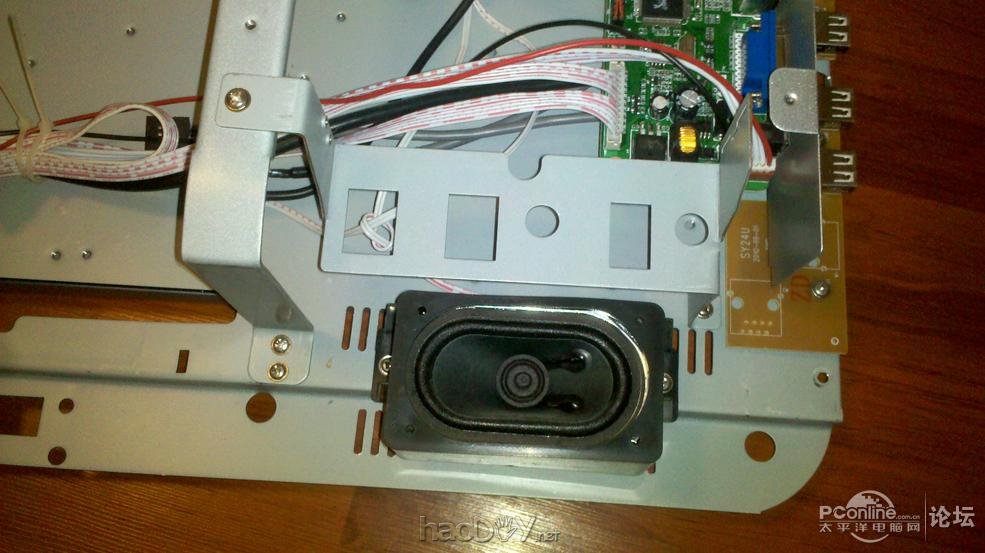

喇叭与驱动板，驱动板后被换为乐华V59，带USB高清播放



这张是一个转接板，上边带指示灯和遥控接收器，新显示器将此线路板直接去掉。。。

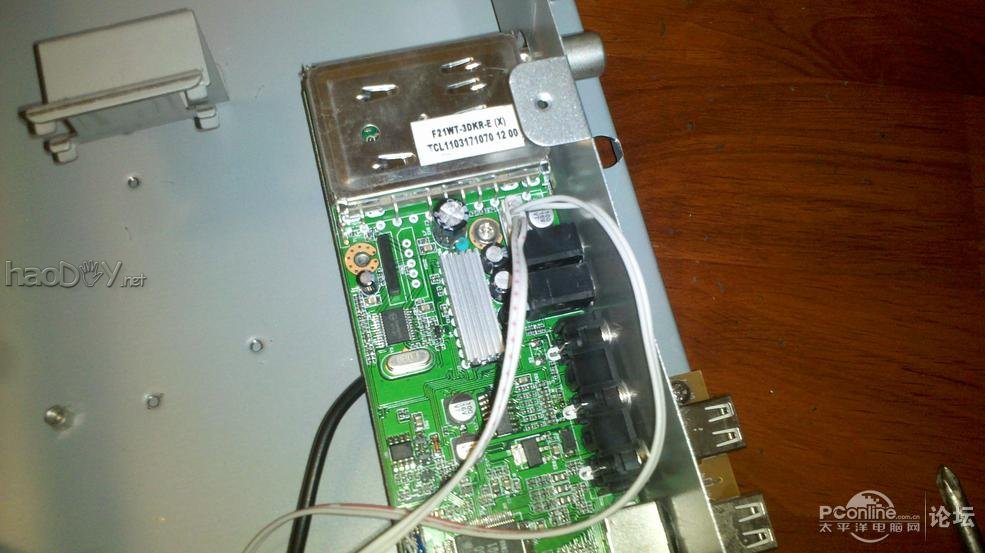

原驱动板细节图，前面那排USB是引电脑主板USB的，也没用了，被和谐。。。。



上图的延续。。。

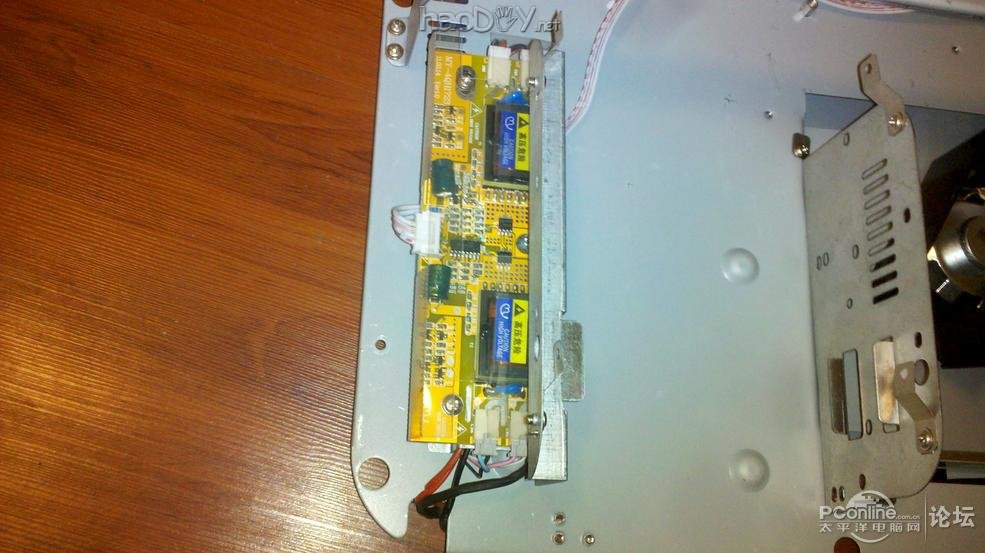

原套机带的灯管高压板，被换掉。。。原因后面说

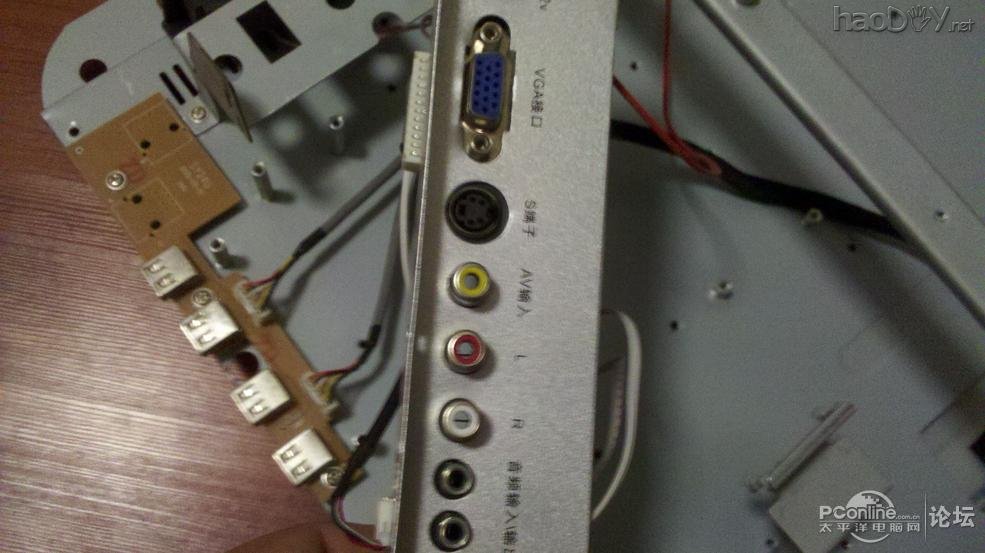

这张能看出USB板跟驱动板分离。。。




—————————再割——————不会疼————————————
    壳体部分。。。

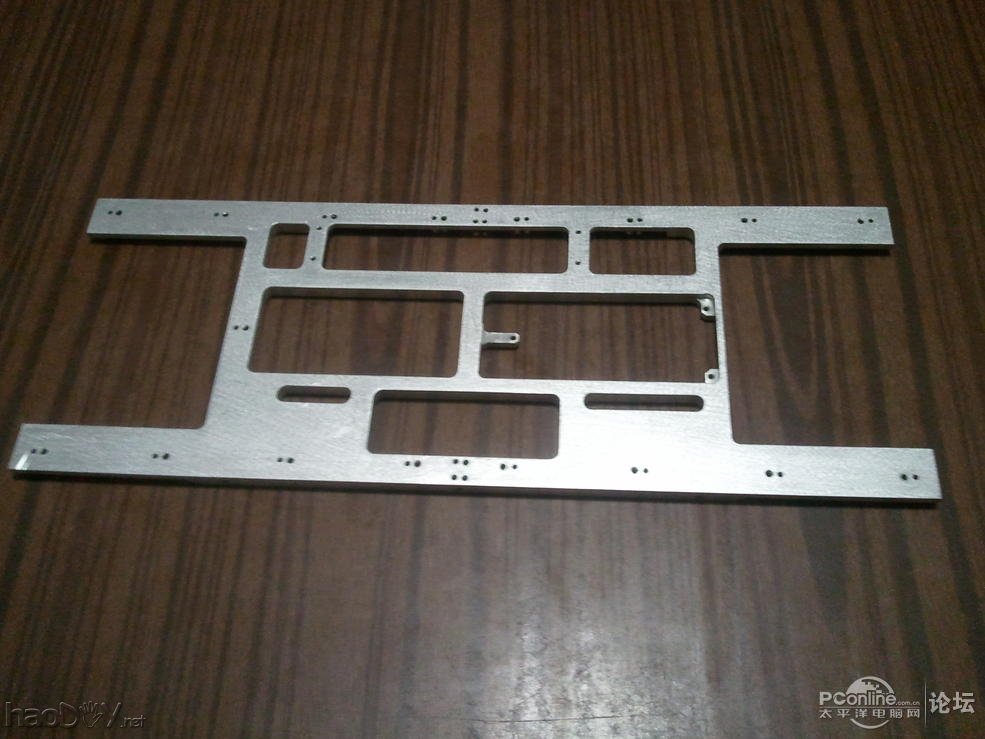

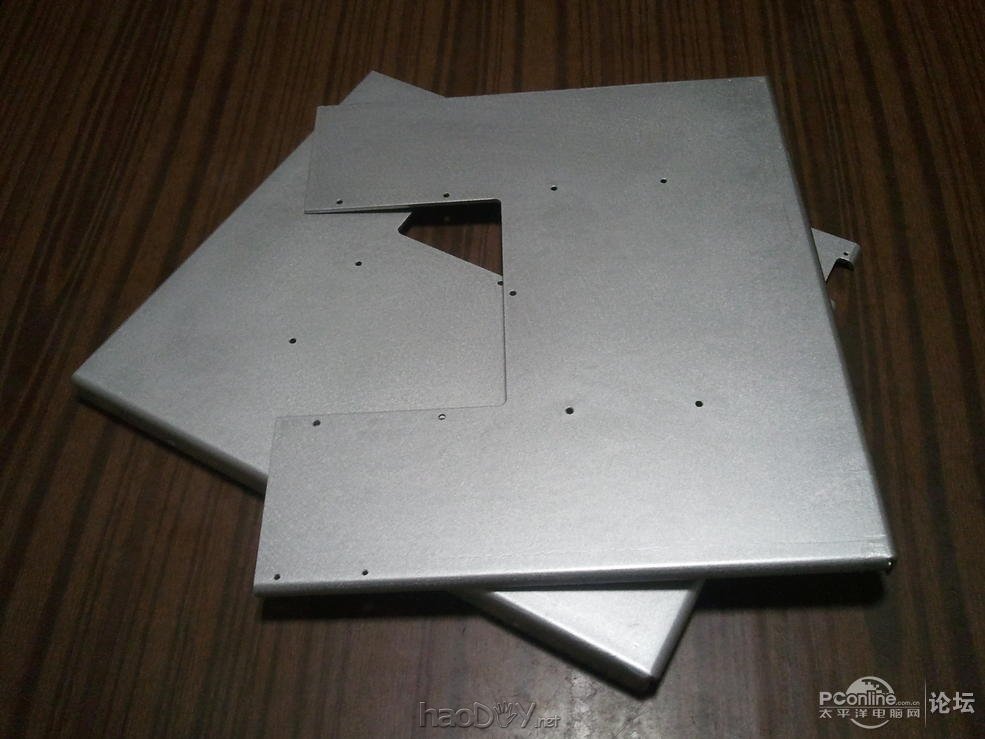

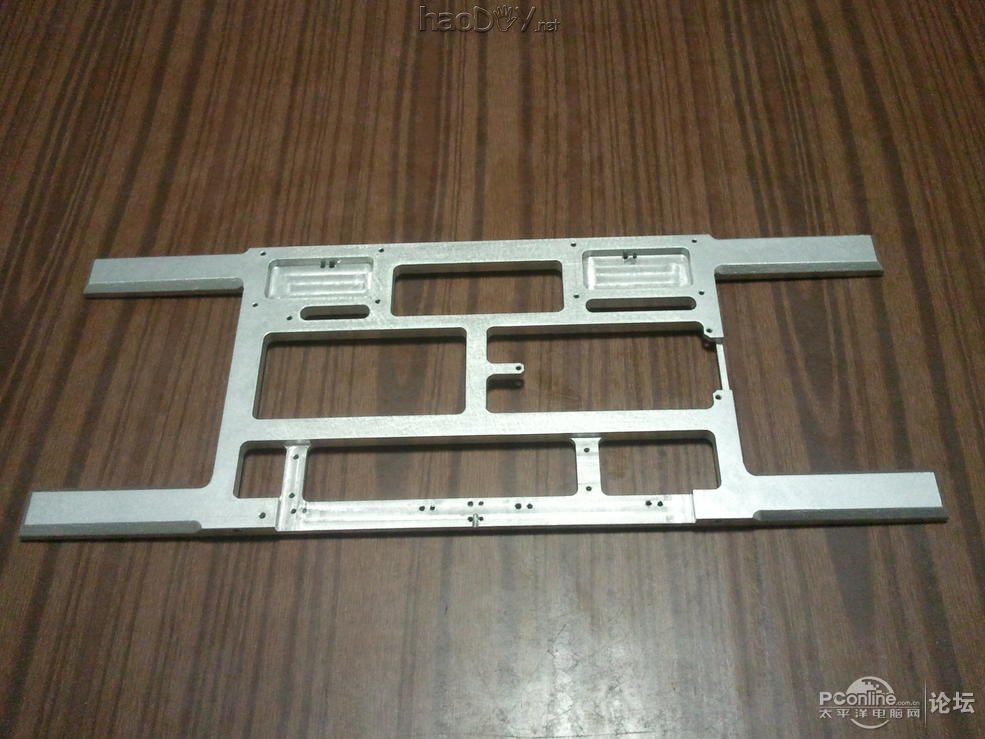

后背架正面，为响应低碳只喷漆两头。。。


后背架反面，好多孔其实是我量错尺寸所致，惭愧呢， 好在最后也算塞翁失马了

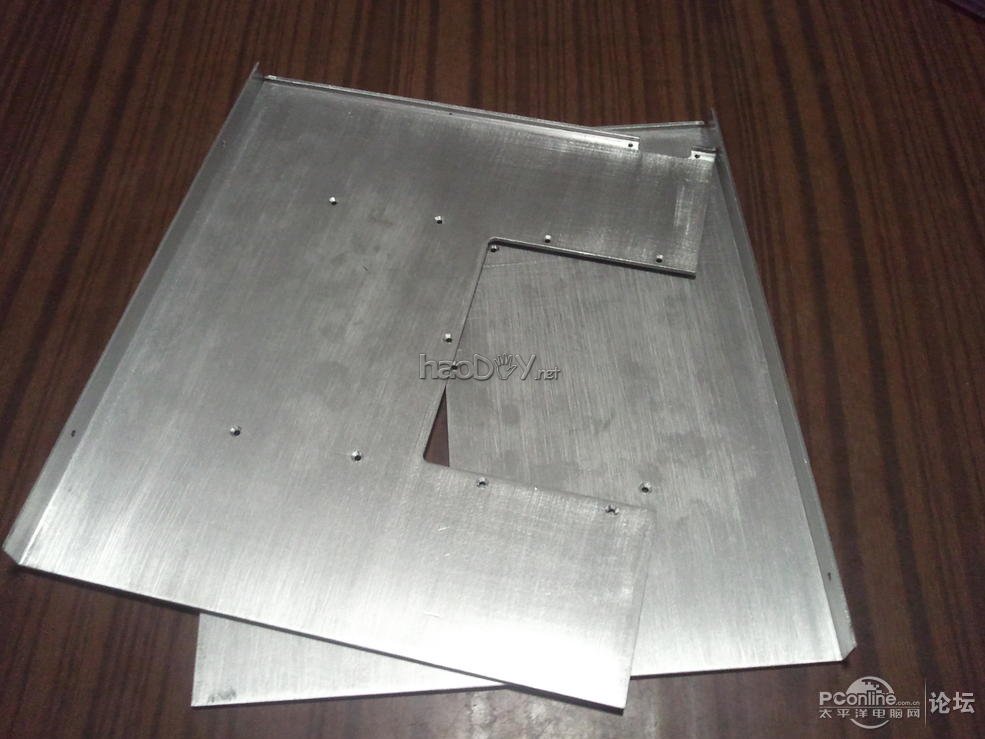

后背板里面，手工拉丝+亮光漆，效果还不错哦


后背板的外面。。。

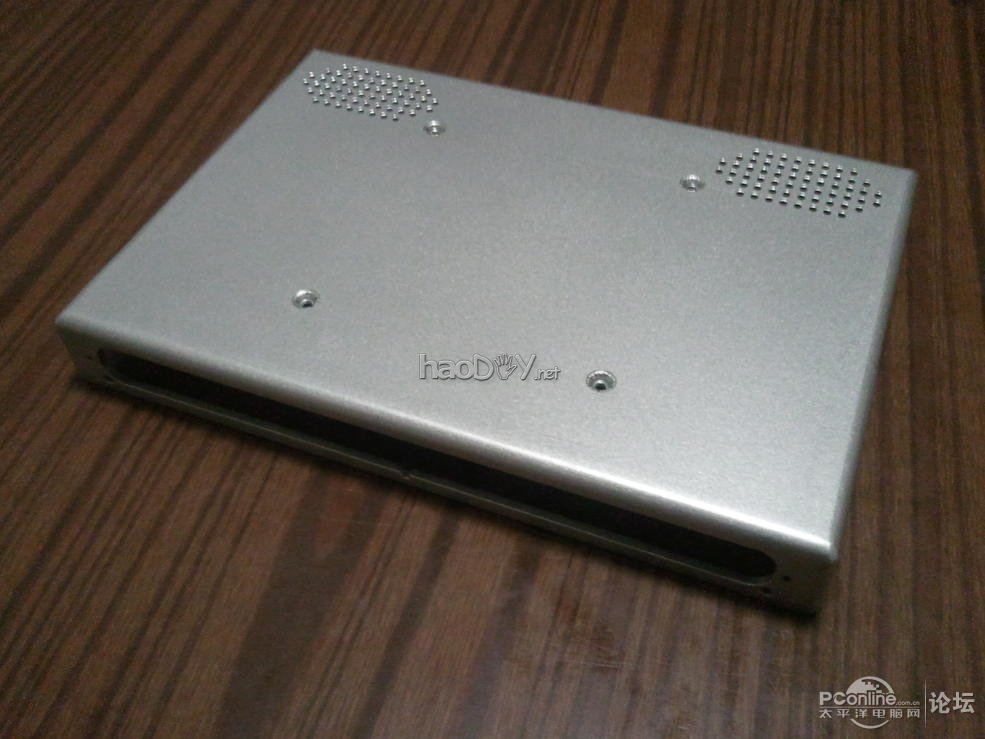

后盖壳子，上有支架固定孔跟扬声器孔。。。

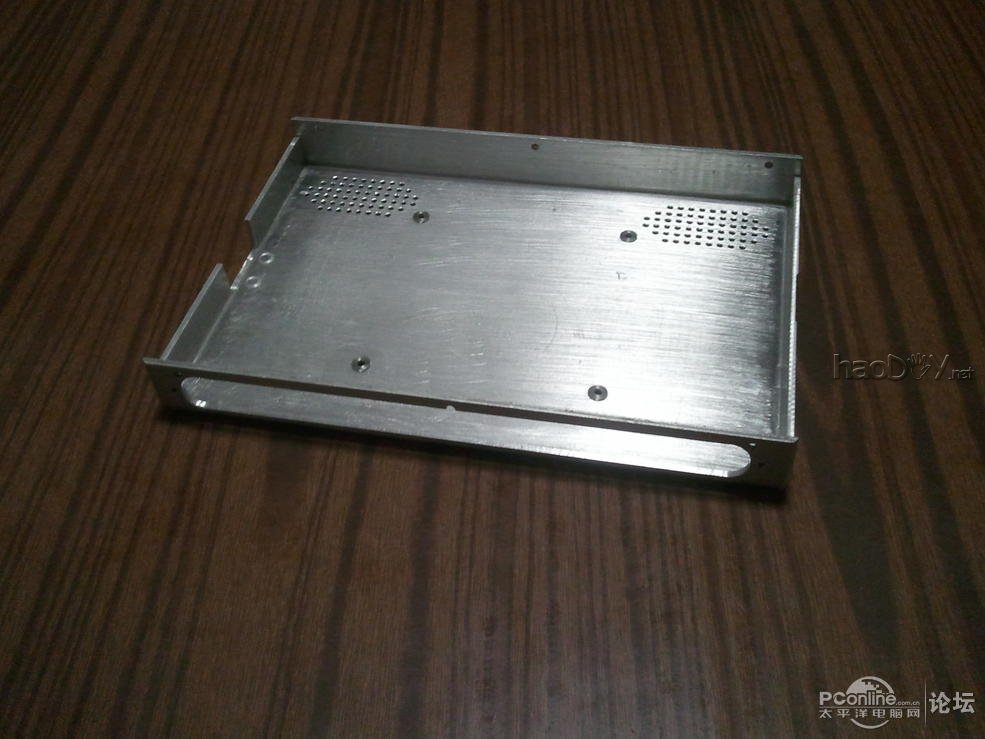

壳子内部，旁边豁口是为电源而开。。。

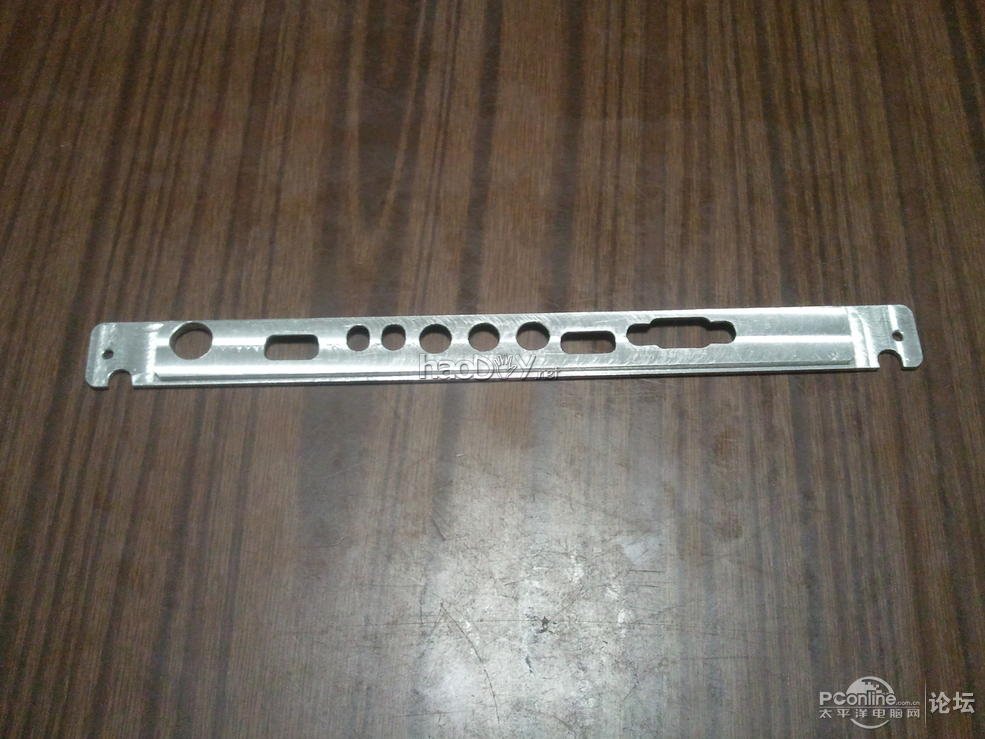

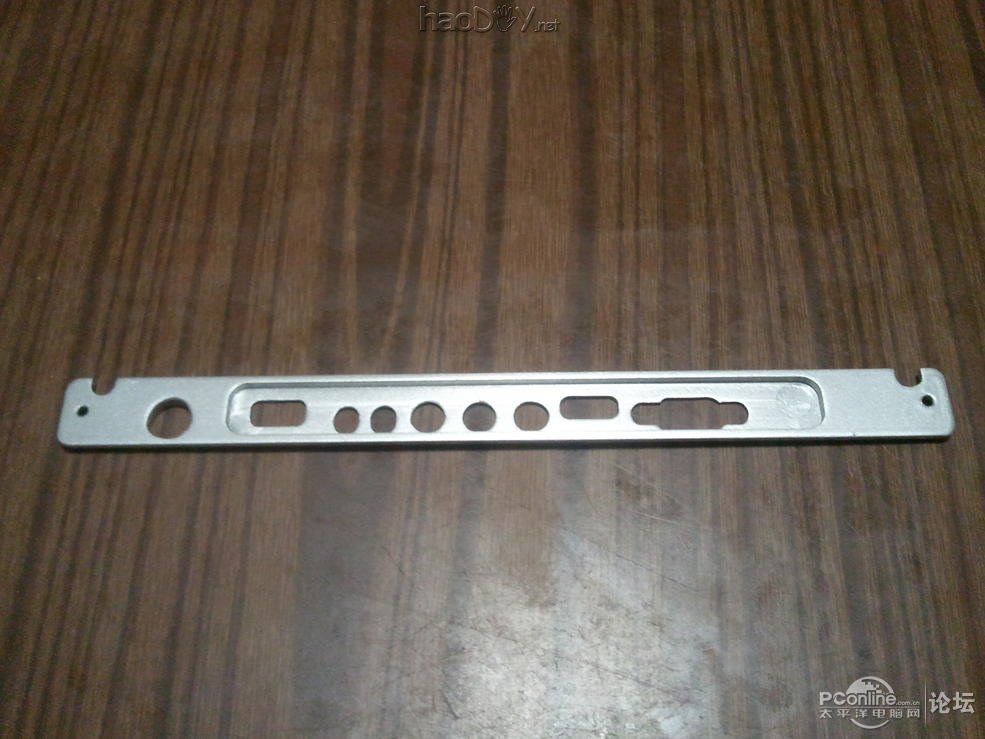

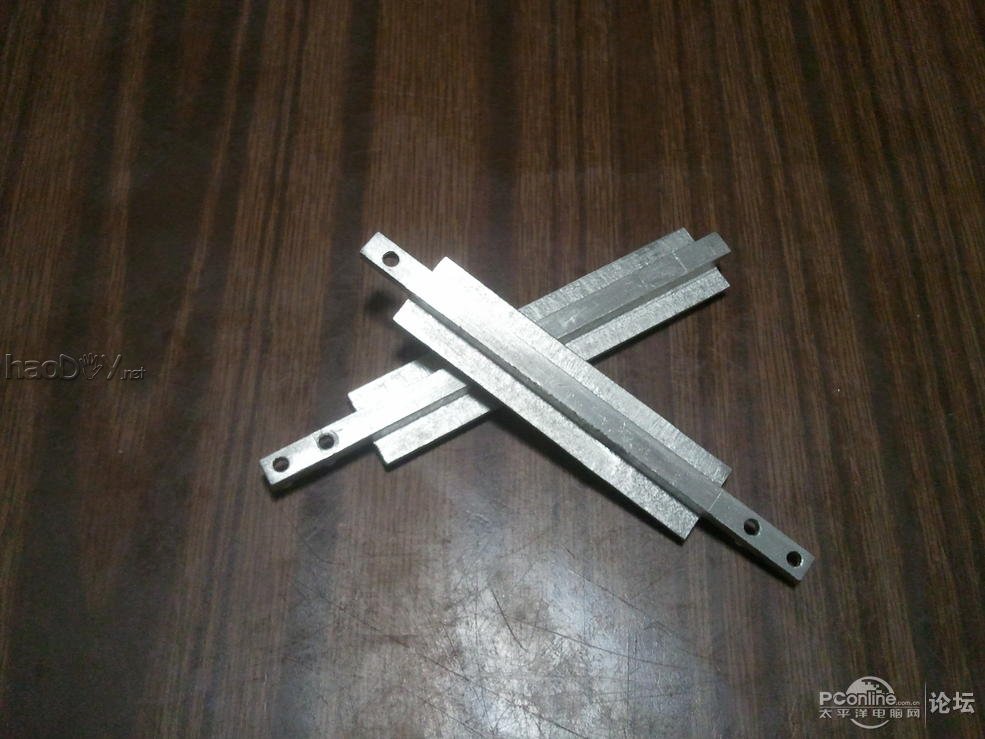

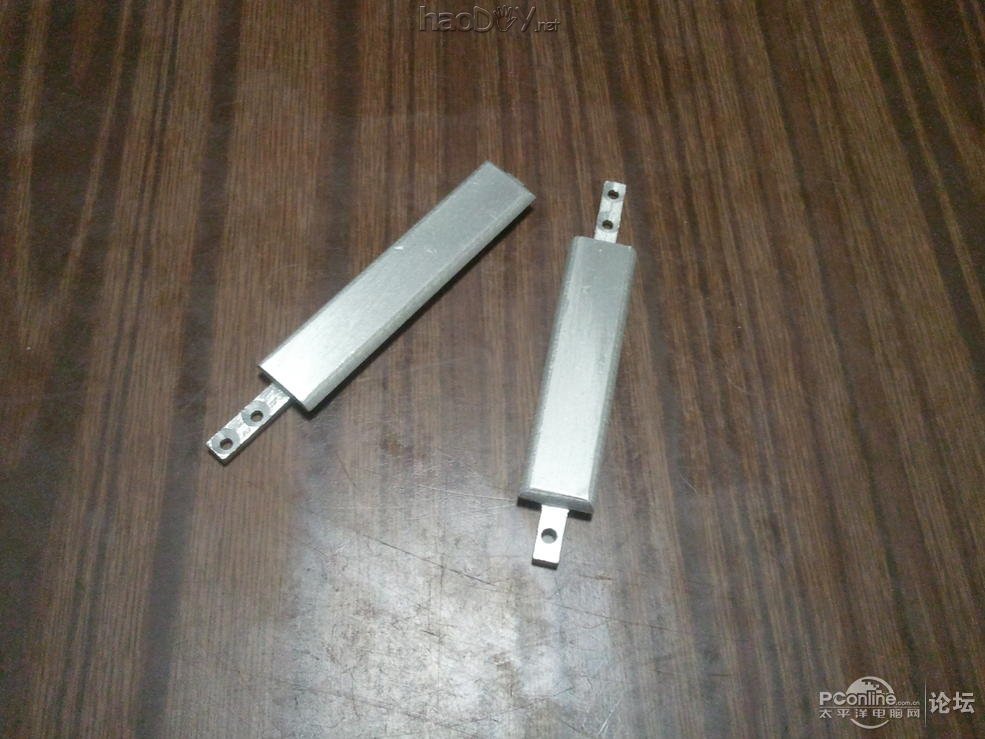

驱动板挡条。。。


挡条内部，未作表面处理。。。

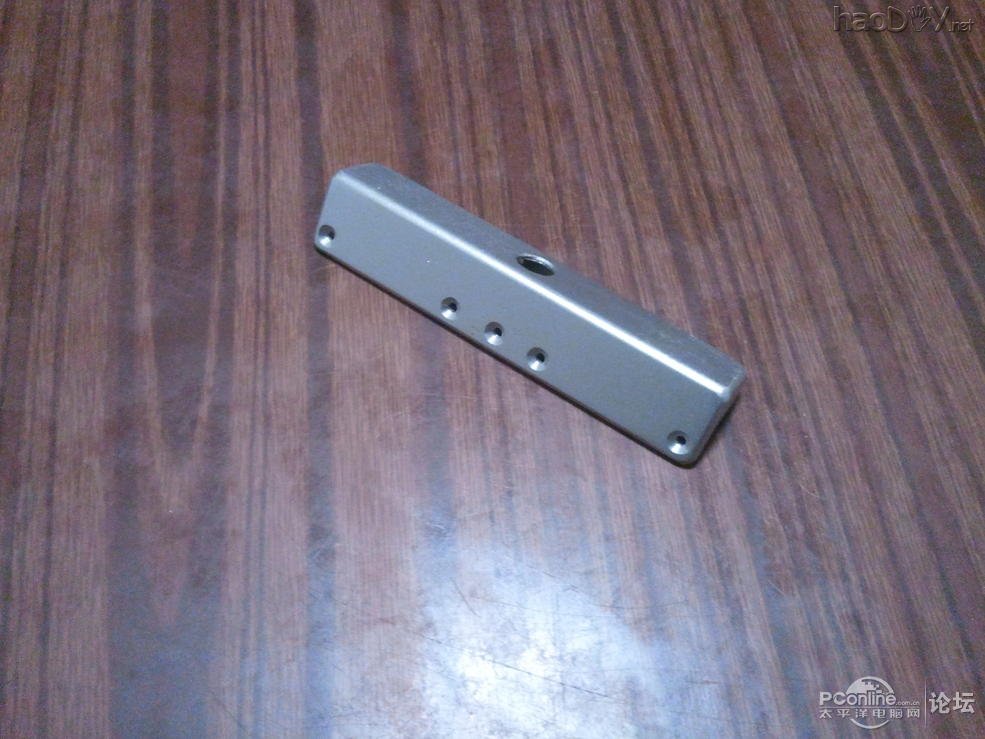

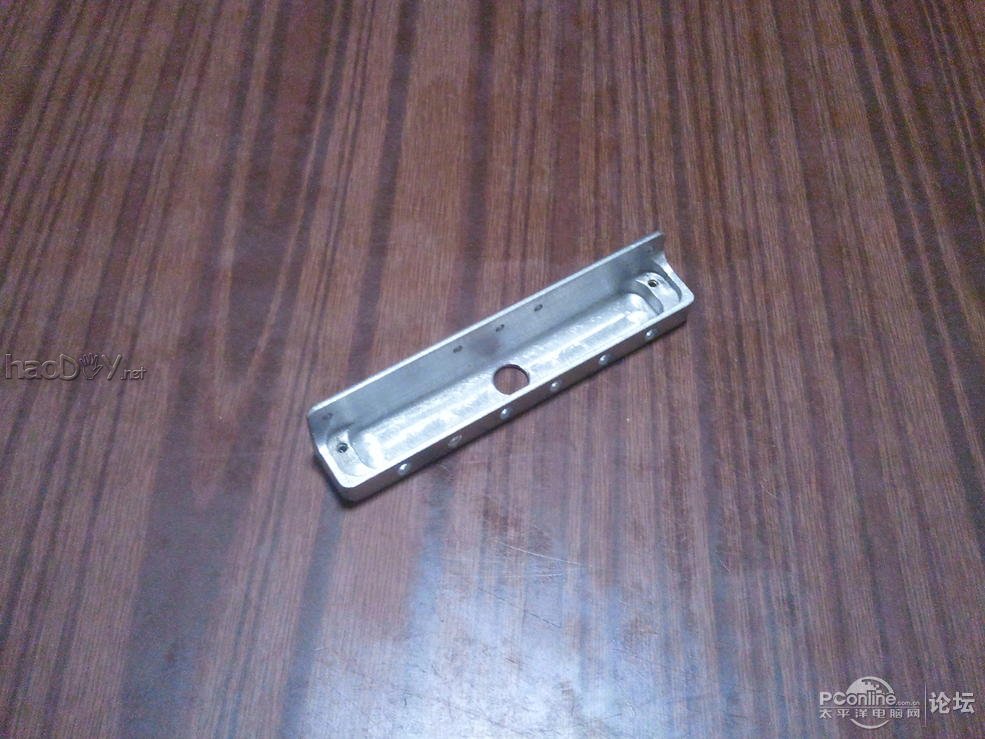

按键板壳，左数第二个被用作指示灯。。。


按键板壳外部，中间大圆孔是为遥控接收器而开。。。



这个 ，这个暂且称作美观挡条吧，其实这个就是上面提到的因为量错尺寸后补的那个焉知祸福的东东。。。

背面。。。

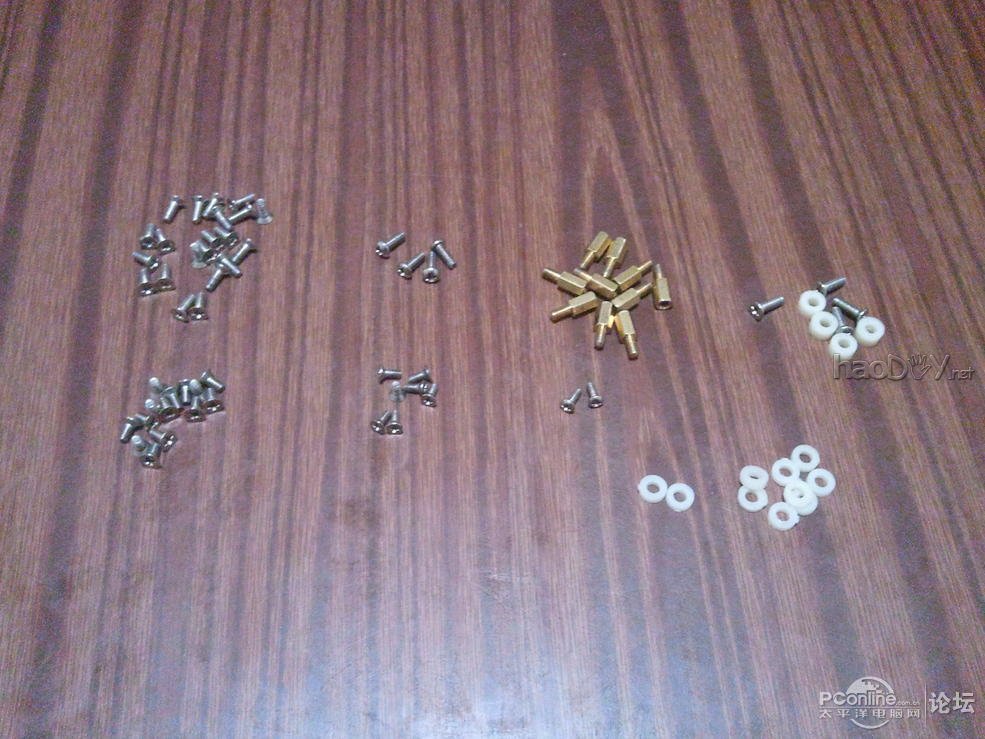

所需螺钉垫片一家。。。

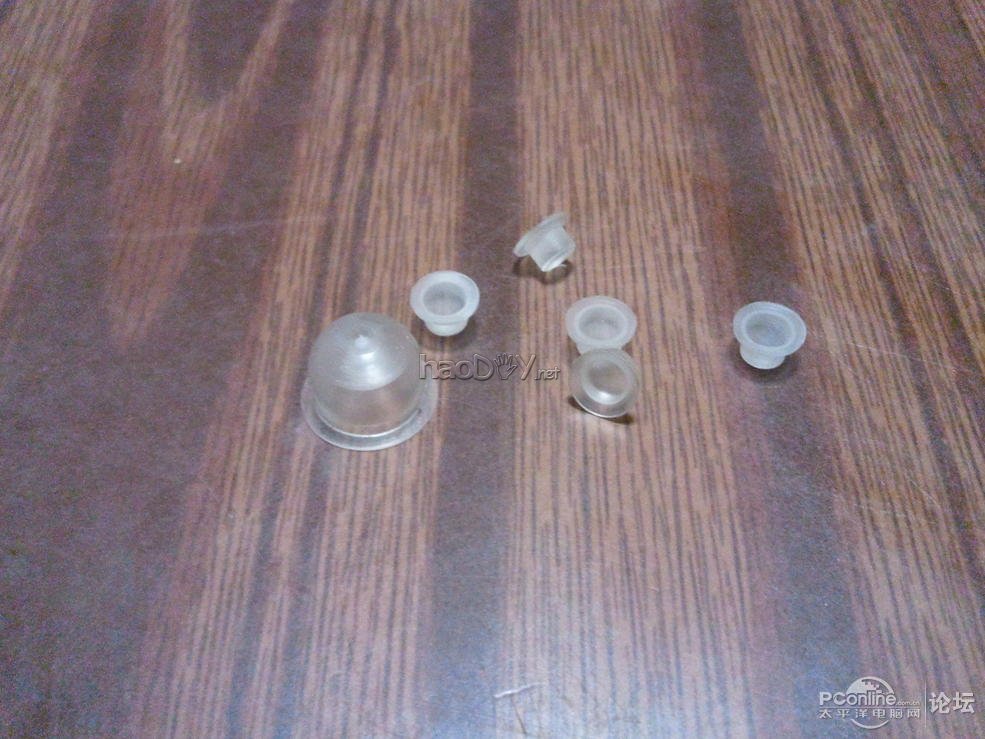

透明外接按键+遥控接收器的一个罩罩。。。上面按键板壳的大圆孔就是为它开的。。。

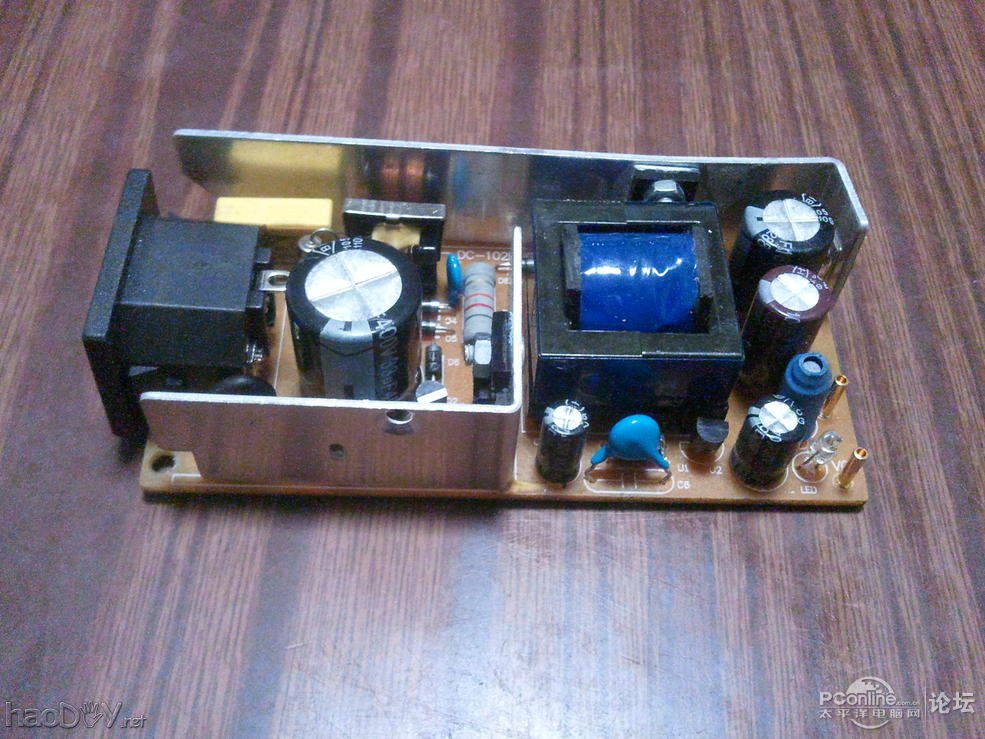

电源，这是套机原代的外接电源去壳去插头后的效果。。。说起电源，其实它之所以横放是因为立着放没空间了。所以上面的后盖壳子的豁口开一边了。。。

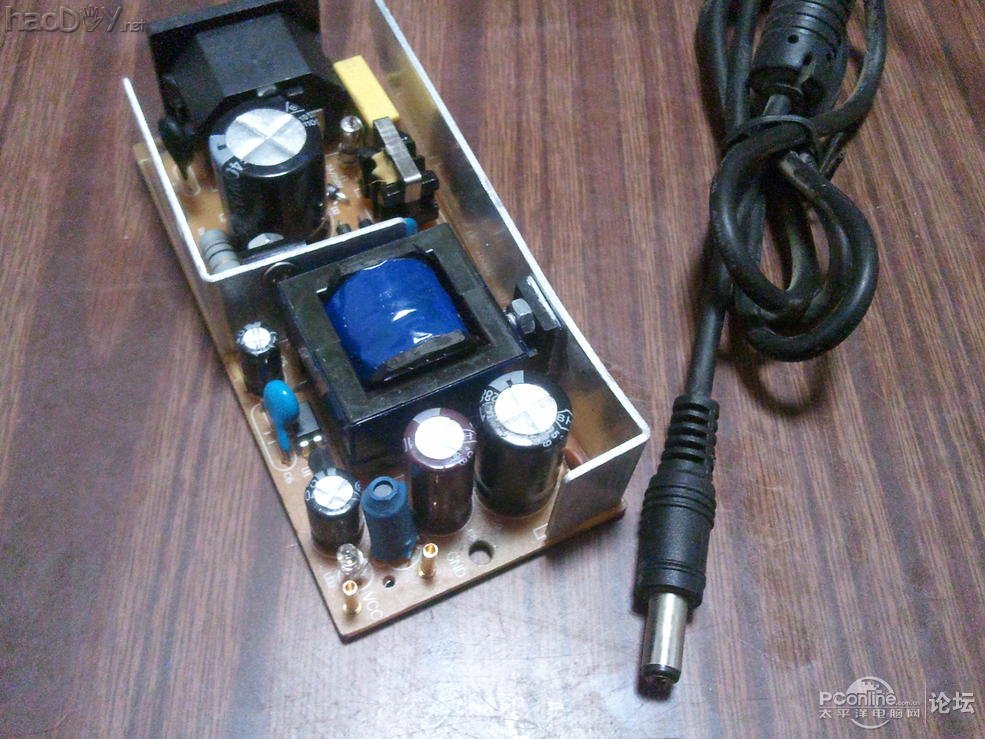

这是那种原带的插头，下边指示灯旁已经将输出换为两支金灿灿的针了。。。很黄呢

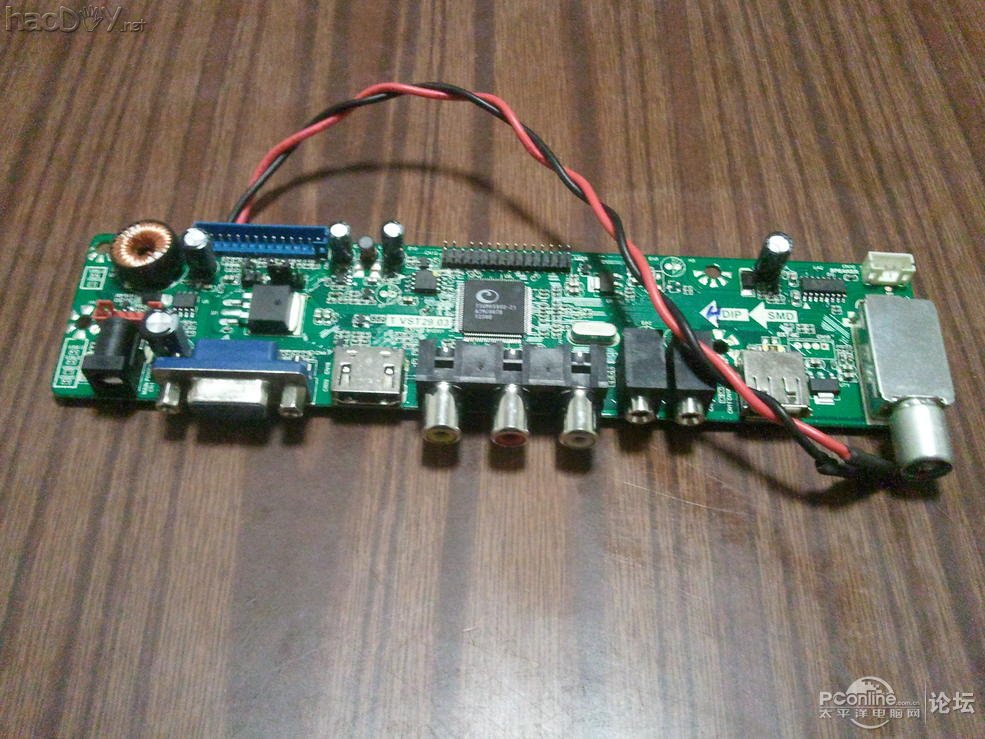

要换的乐华V59驱动板，支持HDMI，可USB直接刷驱动程序，最高支持1920*1200分辨率，可播放常见格式影音文件。。。

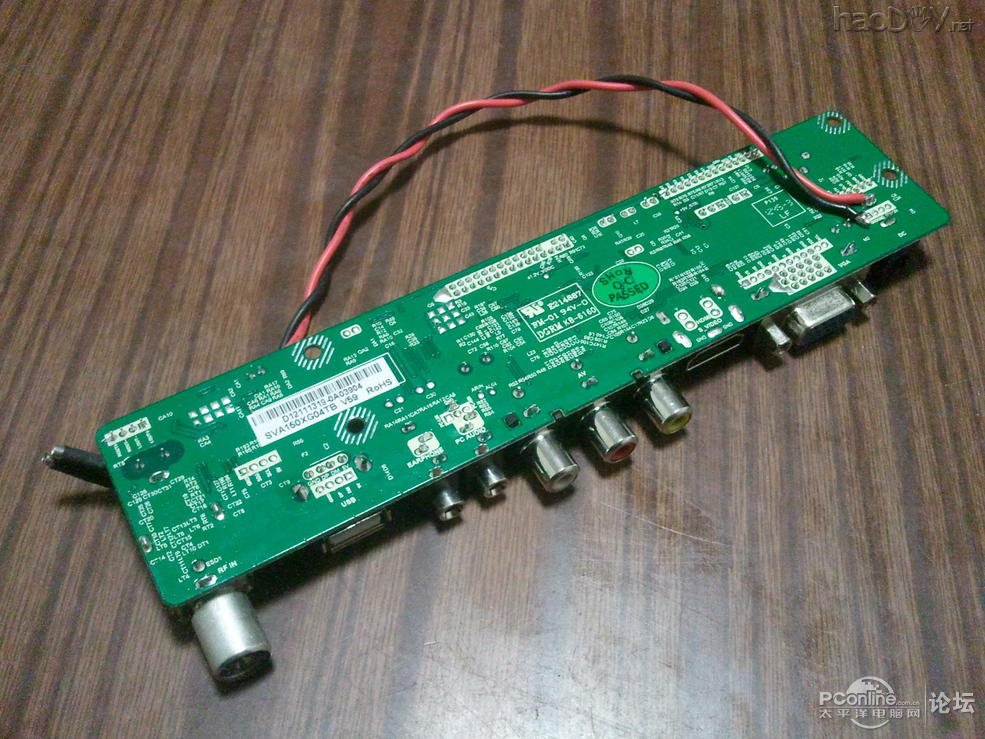

这个驱动板本也可用外接电源的，但我会觉得多余，不够利落，所以果断内置。红黑线是连接电源的，已焊接。。。

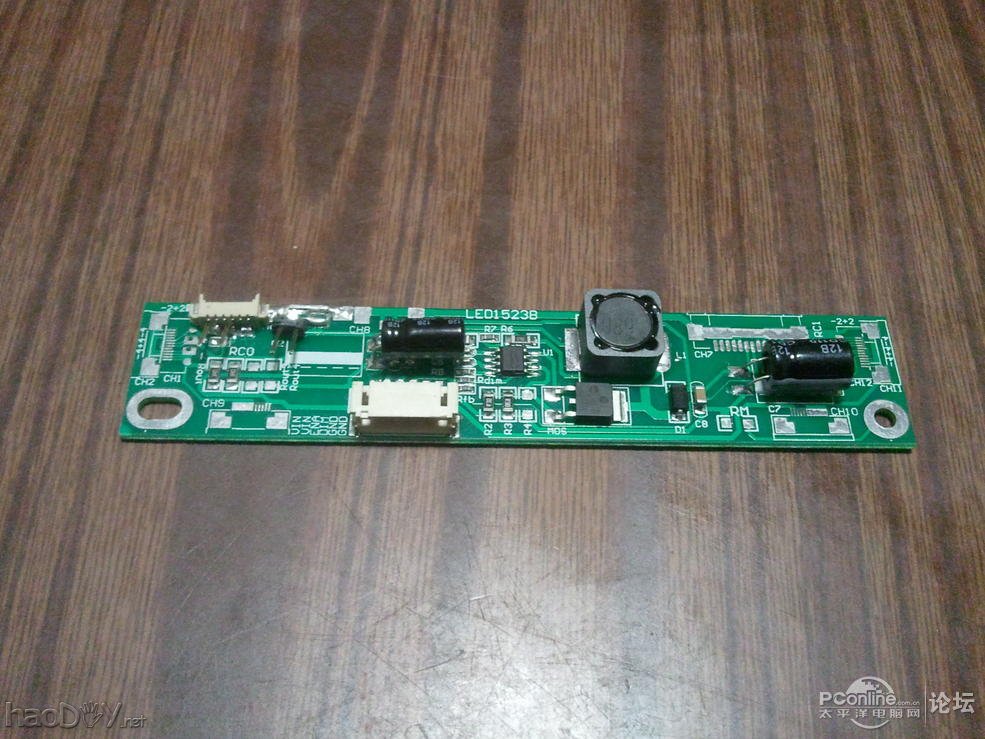

LED恒流板，这个是把原显示屏里带的发光管换成LED灯条用的，也就是前面说液晶灯管高压板会被换掉的原因。。。

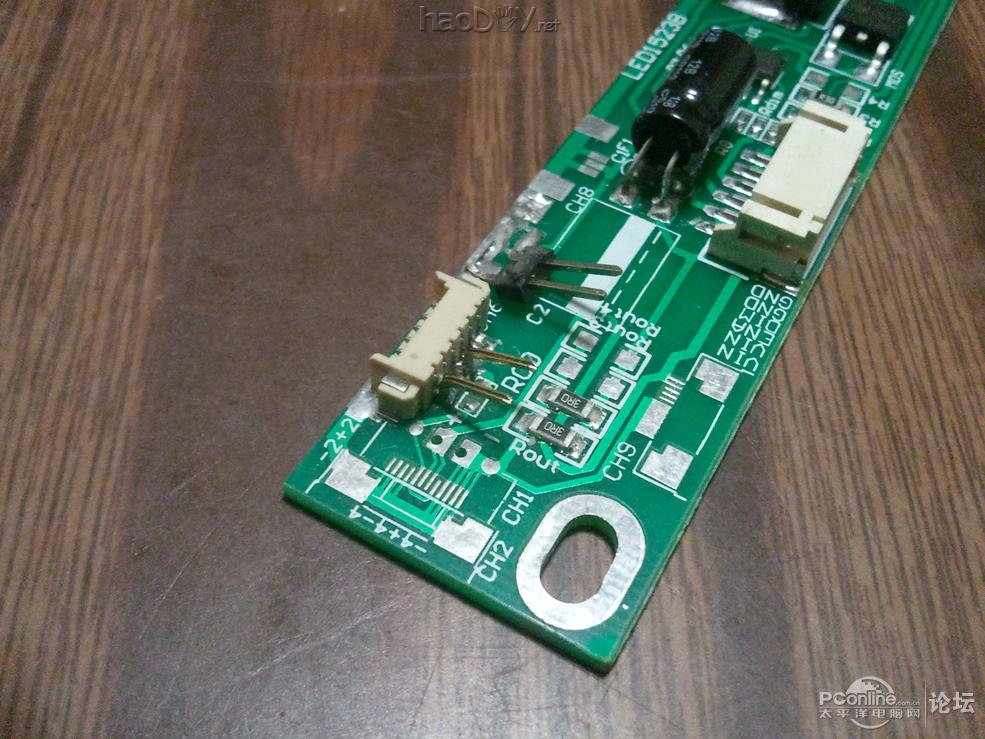

这里是我为了接两支LED灯条而改的插头（因为买这个的时候没给带这个6芯插头的线），虽然最后证明我改的是错的，而且我也一直没查出来哪里错了，但我还是改过。。。而且真的错了。。。

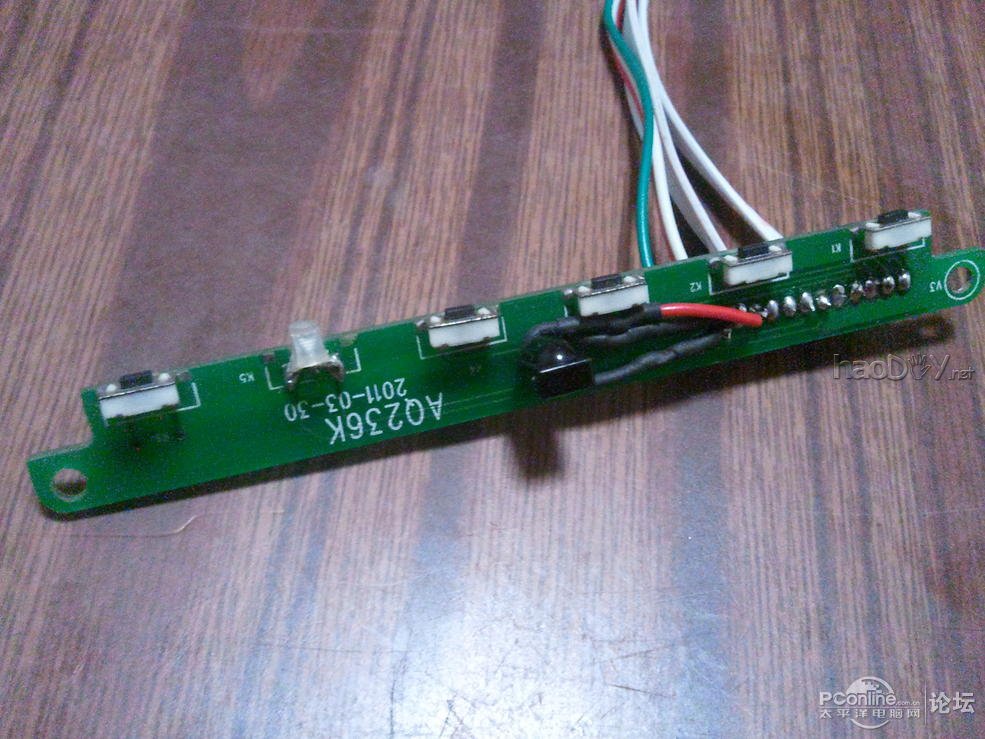

改过后的5键按键板，上面提到原来是8键，我锯掉了两个按键，却说是5键，其实是有一路被改为了指示灯（我小学数学还行哦）这指示灯是三芯共地的红蓝色。


这张说下遥控接收器，焊在这个位置是为了从按键板壳内可以露出来。。。事实证明接收效果还不错呢（当然了，不是直接从驱动板引出的，将原转接板上的电阻电容啥的都给集中到这组排线上去了）

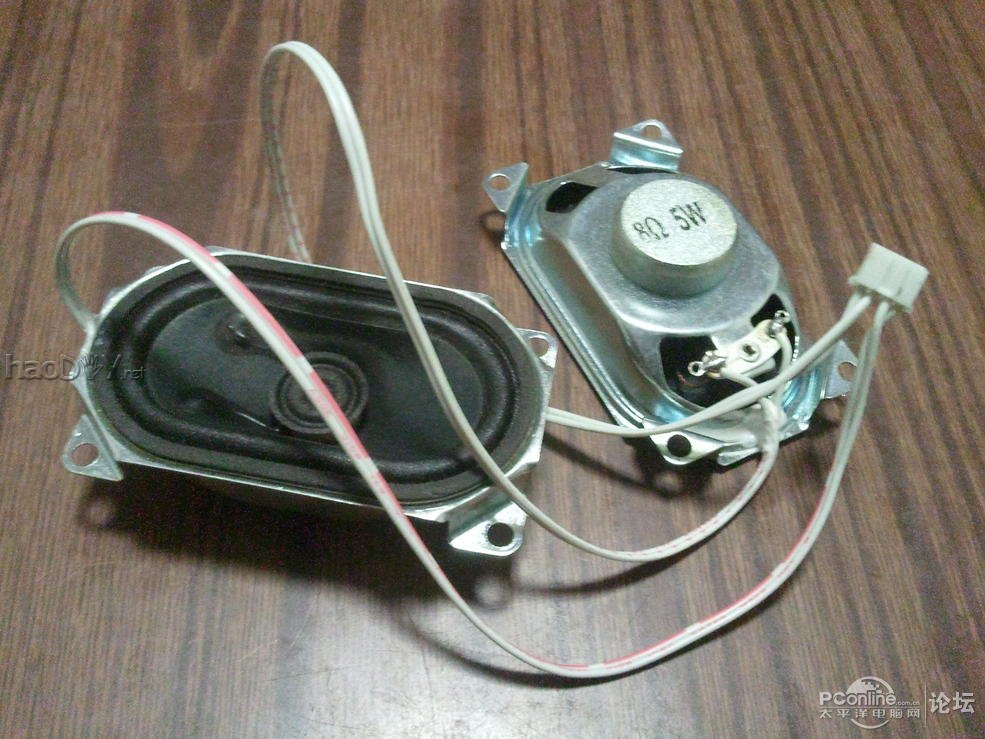

两支喇叭，将长线剪短后重新焊接加胶，不然那小细线很容易折的说。。。

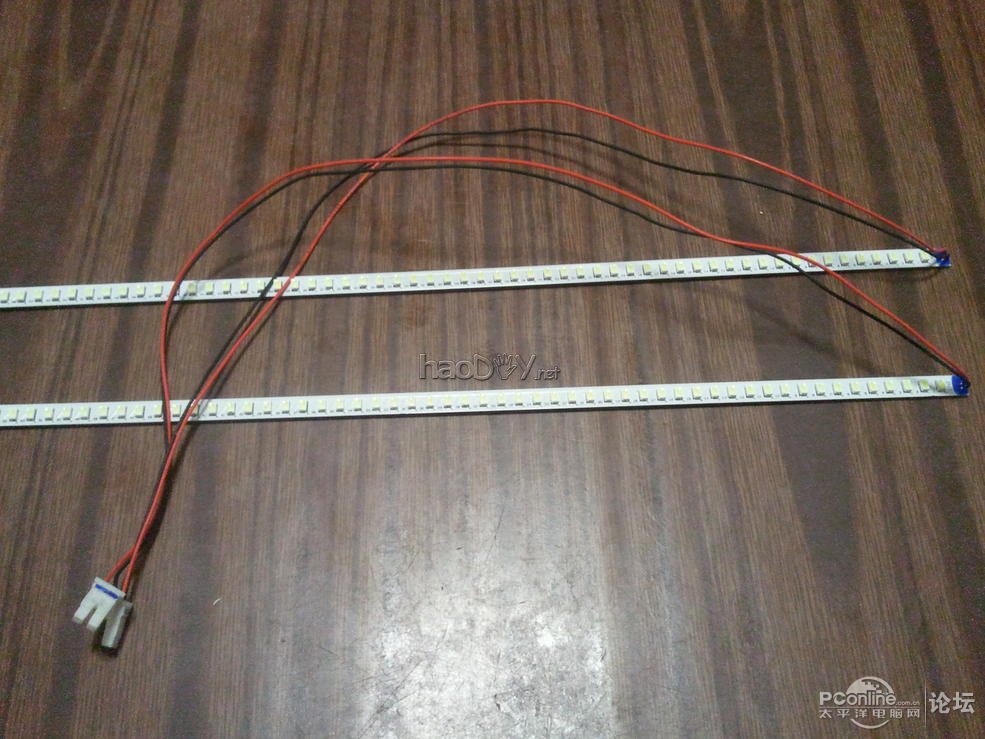

要代替原灯管的LED灯条。。。

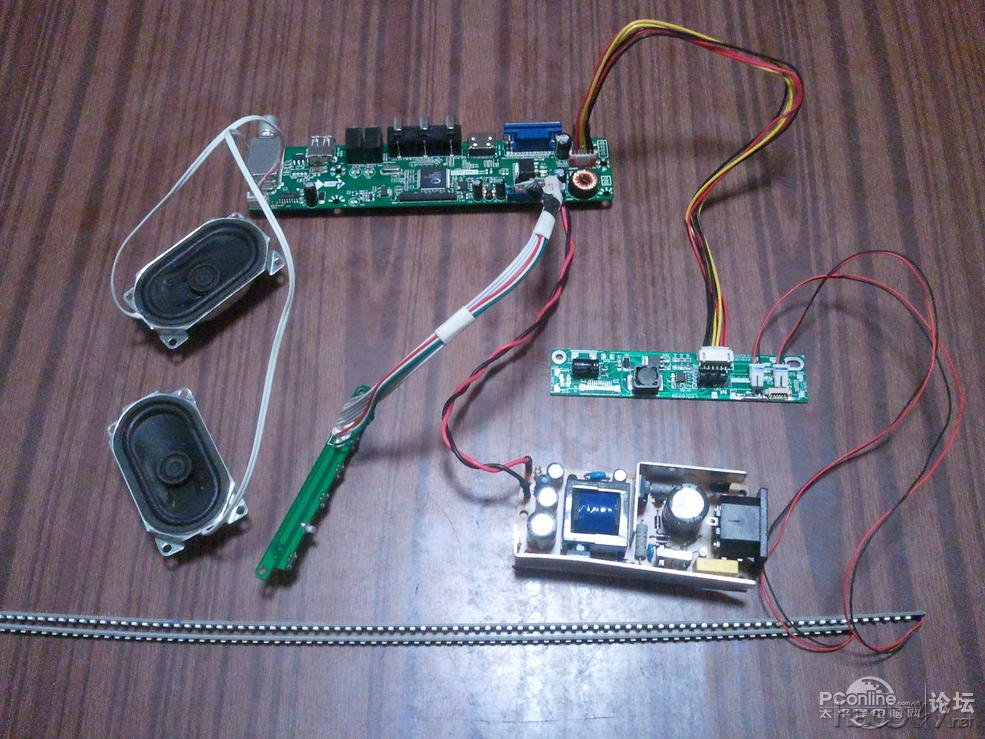

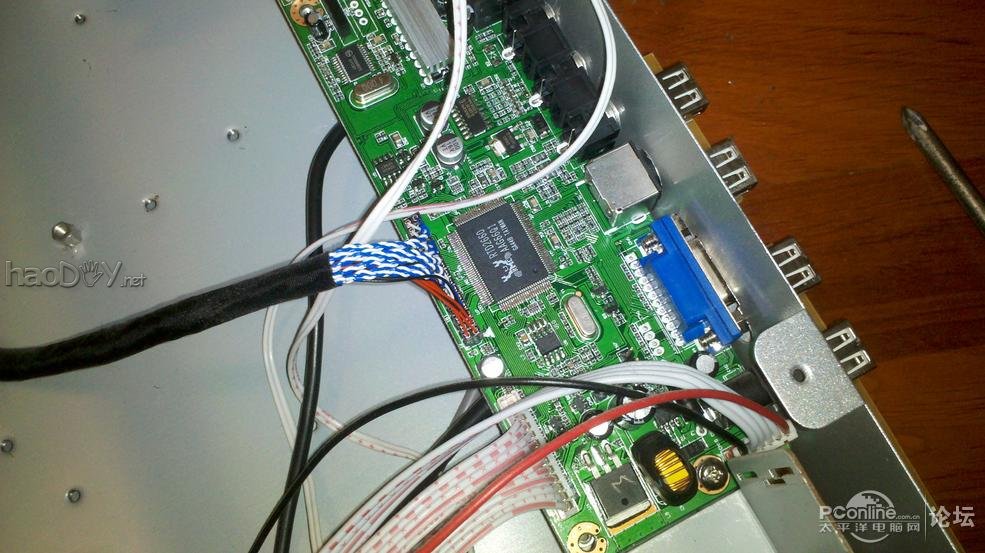

电子部分连线展示（没加屏的），这张能看出按键板排线上的电容。。。不在线路板上还是多少影响些美观的，不过没关系，装起后看不到


———————再割一割———————割出个小插曲———————

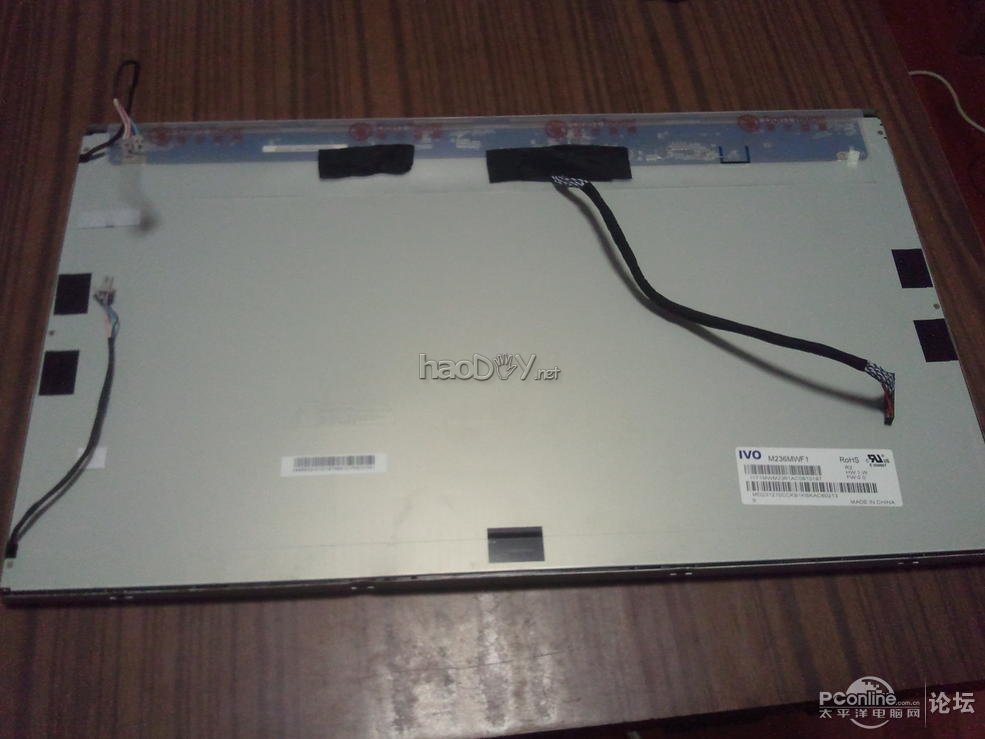

液晶屏换灯管。。。
