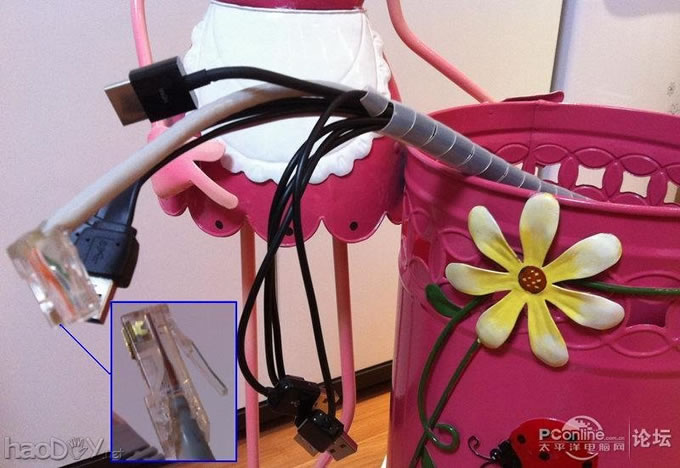

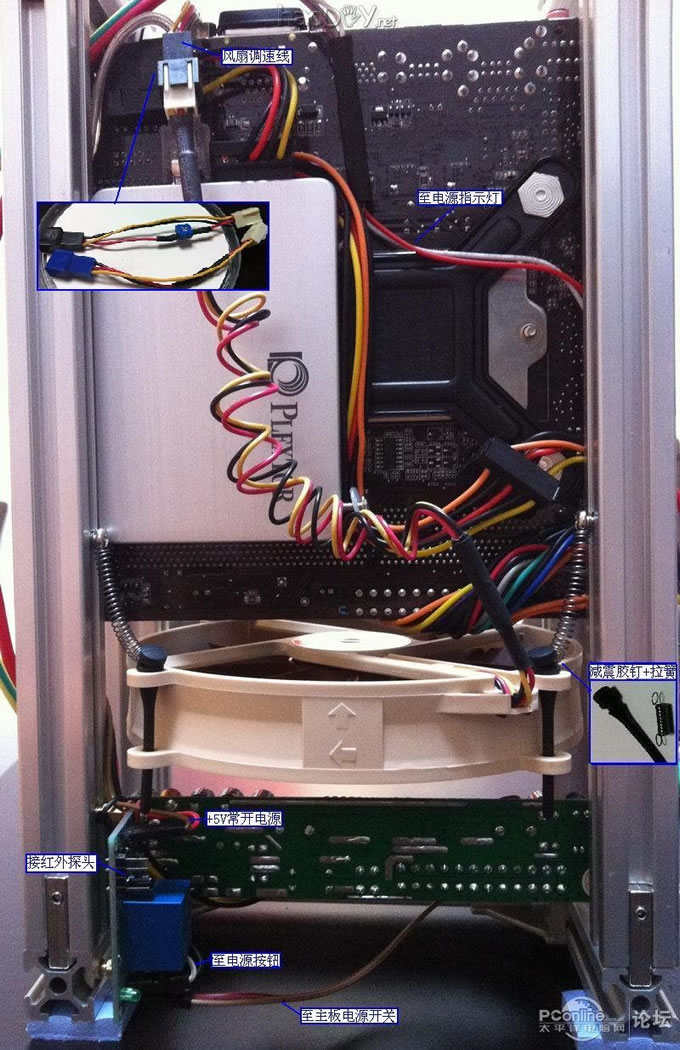

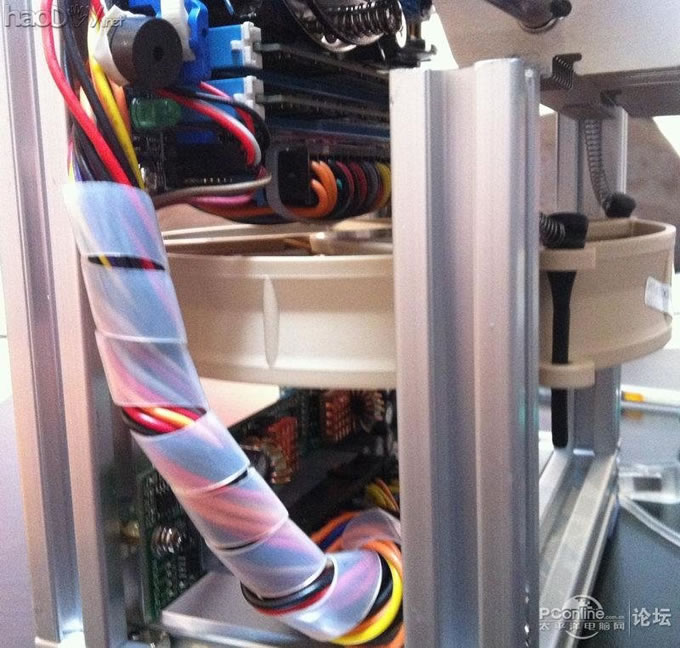

既然猫头鹰散热器带了个顶级的14cm风扇，不用也是浪费，还是把它装上备用，大不了关掉就是了。猫头鹰送了两条调速线，最低可以降速到800转/分钟，1米外基本无声。可这怎么能满足全静音的要求呢？于是我拆了其中一条，用可调电阻DIY了一个调速器，调到580转/分钟，这下只有贴在花筒上才能听到声音了。为什么呢？另一个亮点来了：胶钉+弹簧，全悬挂安装： 这个风扇也有个缺点，连线是硬线，振动还是会传导。于是我扒了他的皮又把它拧成弹簧……上图基本可以看出全部的走线，都很简洁，就这条弹簧扎眼，哎。我用导热硅脂把铝型材和CPU散热器连在一起了，所以支架最下面用了几个导热垫，希望减震之余能把热量导到花筒底部去，后来发现没啥效果，因为铝型材确实不太热。 红外单片机的输出端要把电源按钮并联进来，这样才可以让按钮和遥控器都能控制开机。 来个侧面特写：  蜂鸣器还是要接，否则没法侦错，反正便宜的很。电源线上的白色缠绕管是理线利器。图中还可看到捆扎线把主板端的电源线捆了个瓷实，没办法，一切为空气对流让路，我们组HTCP的原则就是：宁短勿长，宁矮勿高，凡是浓缩的，都是精品。 那么，主板的各种接口怎么办？还是缠绕管啦：  MOD就是麻烦，光是确定每根线从缠绕管里出头的长度就够费劲的。缠绕管弹性很足，顺利的把一大坨线固定成笔直一条，从花筒底部的开口走出去。笔直的目的，是为了让它贴紧花筒内壁。 为了节省空间，各种线材的街头必须矮穷矬……恩不对，是矮小短。图中可见Orico的USB3.0扁式延长线，苹果的HDMI线，仿冒苹果的USB2.0延长线，都是能买到的最矮的了。网线接头都是标准的，于是只好破坏它，从侧面杀开一条血路，用10年未用的已经开裂的网线钳子和10年前买的杂牌水晶头山寨了一个侧弯网线，还是六类线…… (责任编辑：admin) |
