老丈人家拆迁拆了两个闭路电视放大器的防水盒子，好好利用下先做一个941 V6的防水盒 先看看效果图

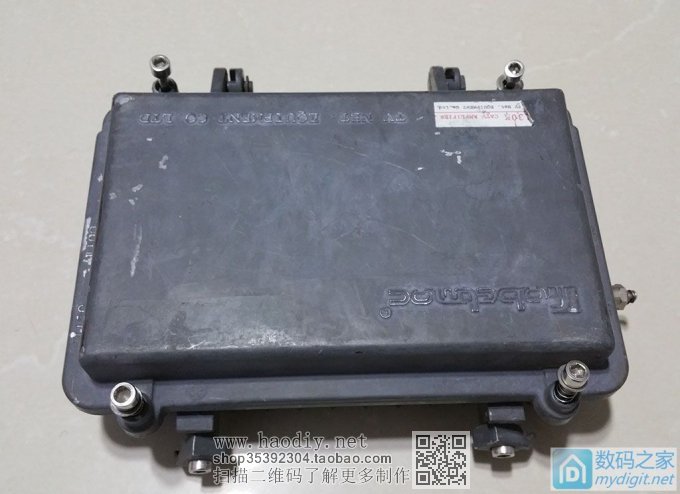

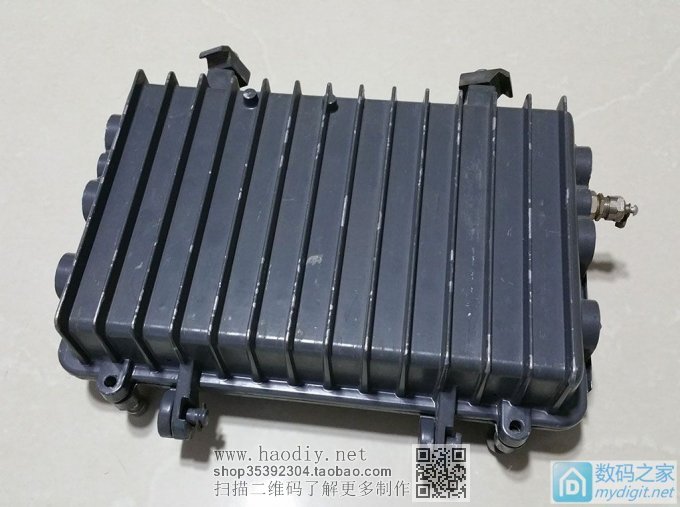

主角外观

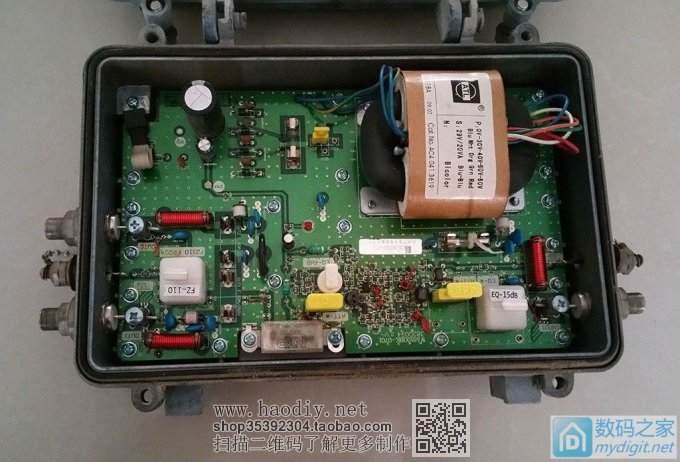

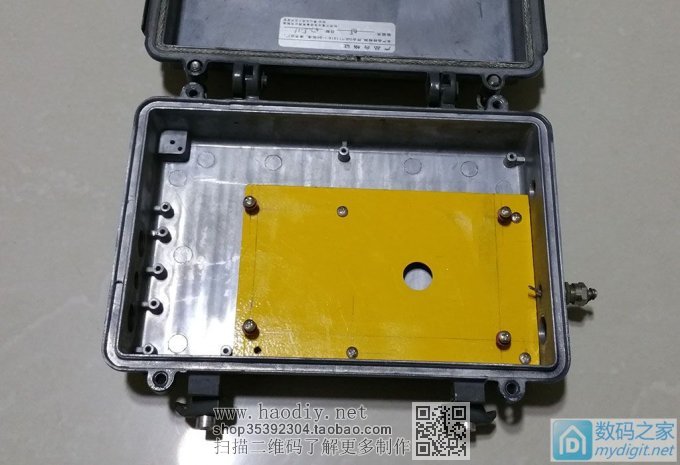

内部

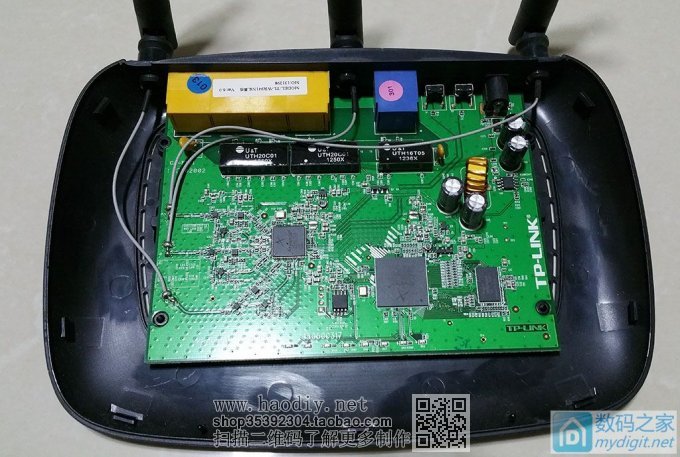

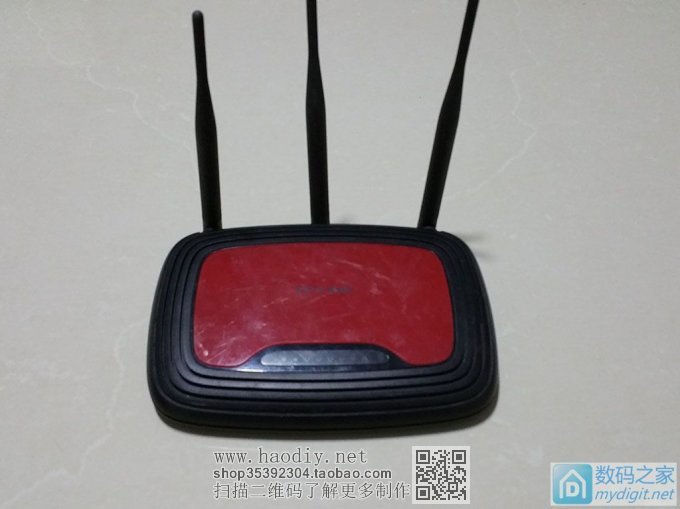

941 V6
内部

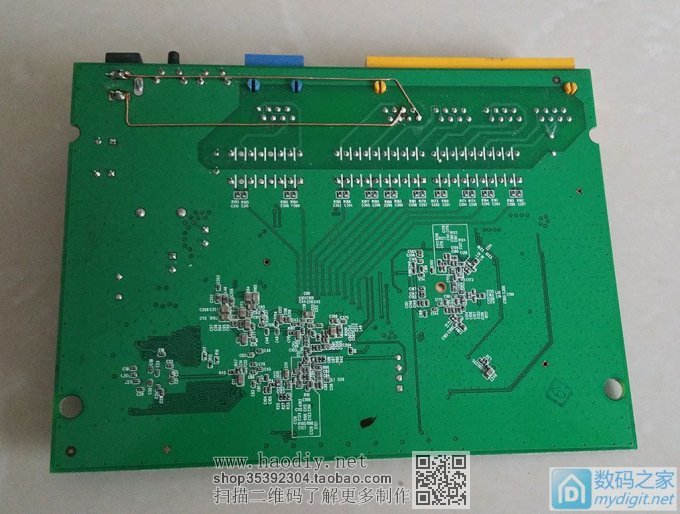

把941板子拆下来改POE供电，网口针脚定义1、2、3、6是数据线4、5电源正极，7、8电源负极，改好待用

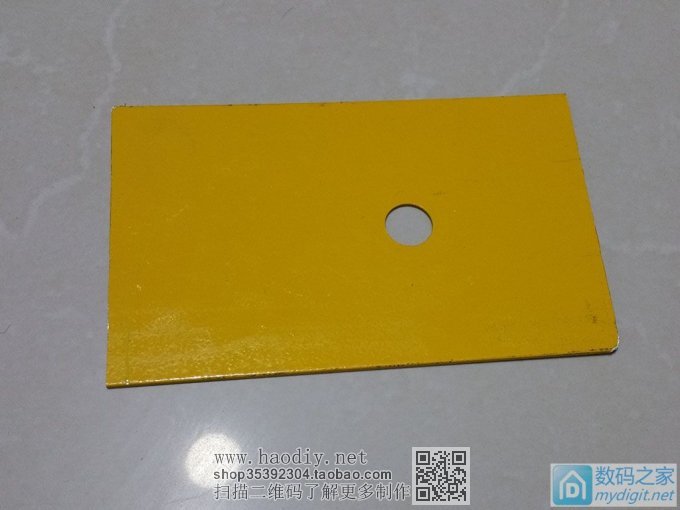

找来一块铝板做941主板支架用
锯开
钻孔装在防水盒上

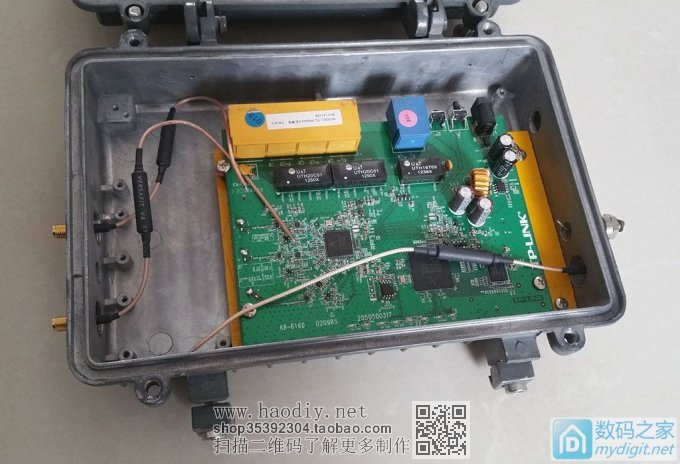

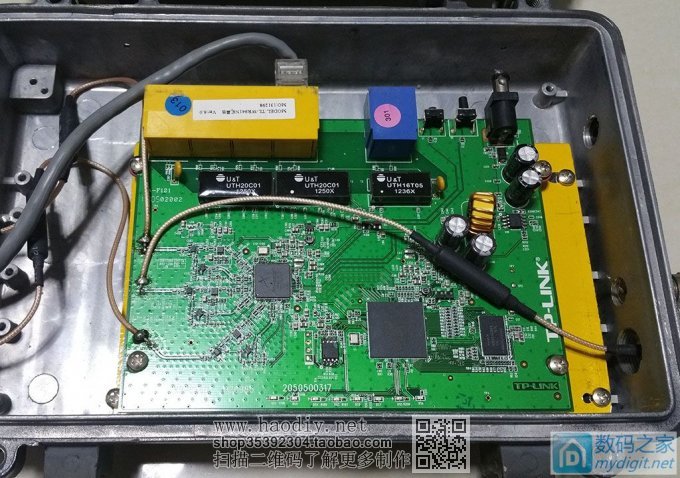

装上941的样子

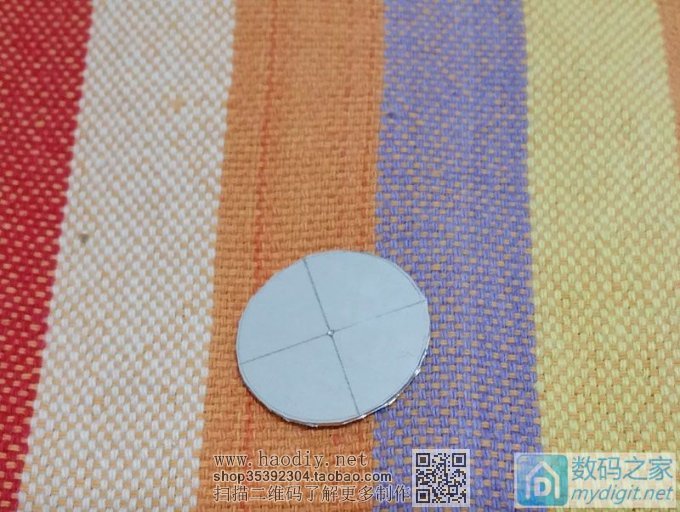

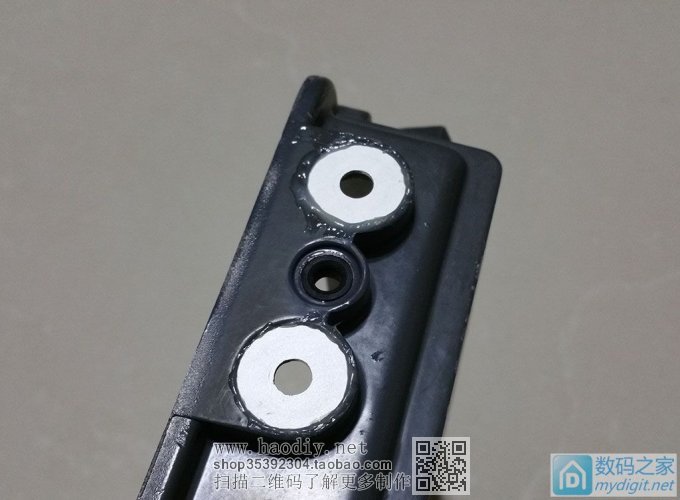

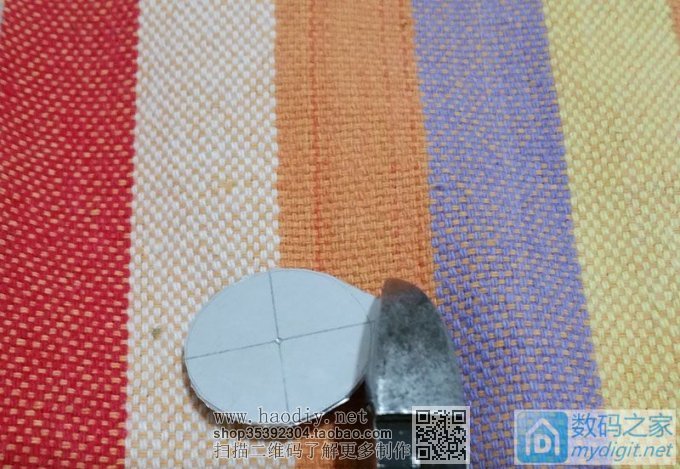

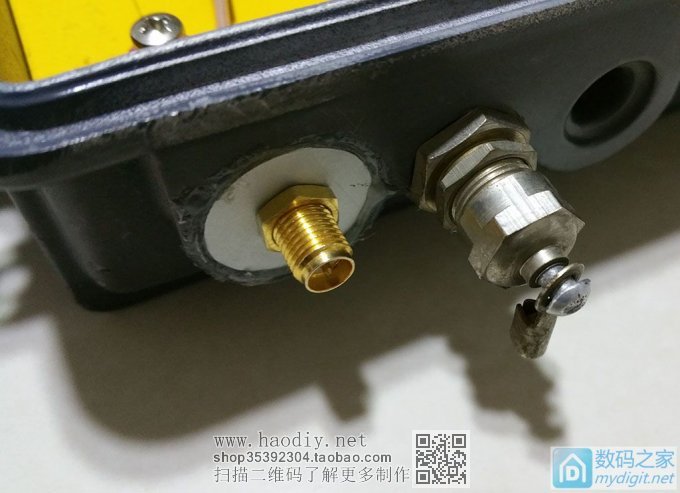

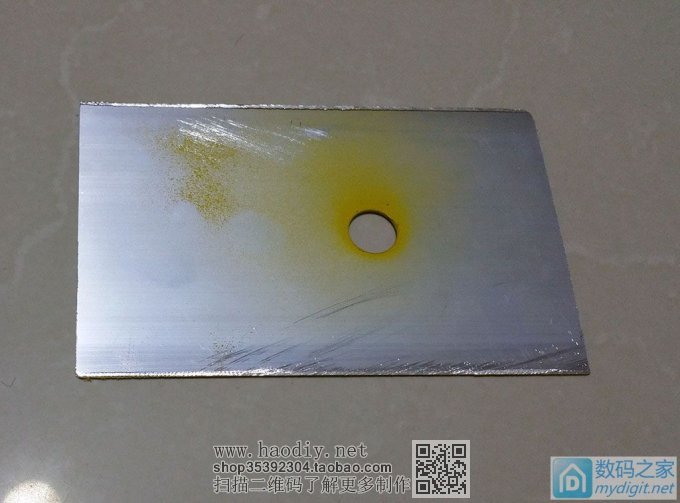

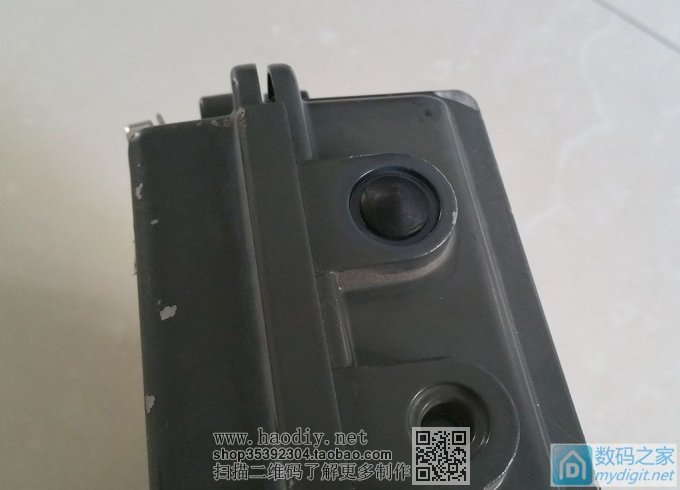

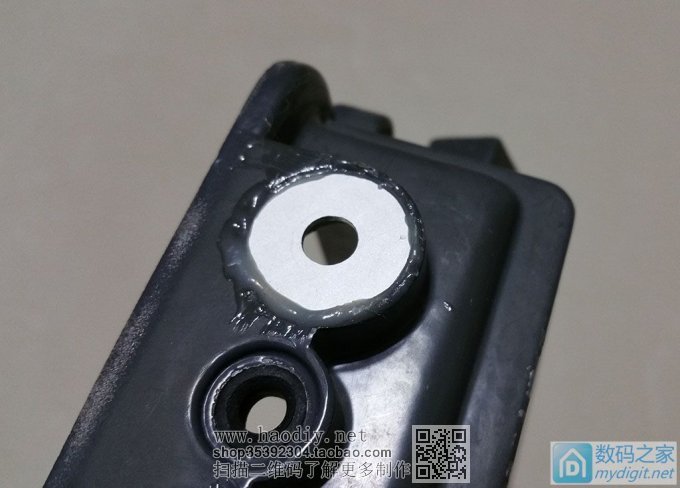

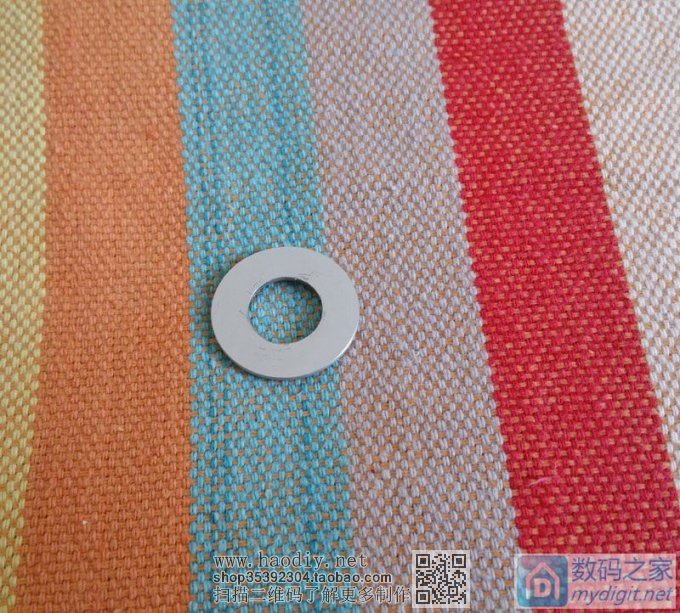

利用盒子原有的孔做SMA接头固定但原来的口径太大没法固定SMA只能另想办法，最后用铝片修剪成圆片上胶
楼下继续
继续

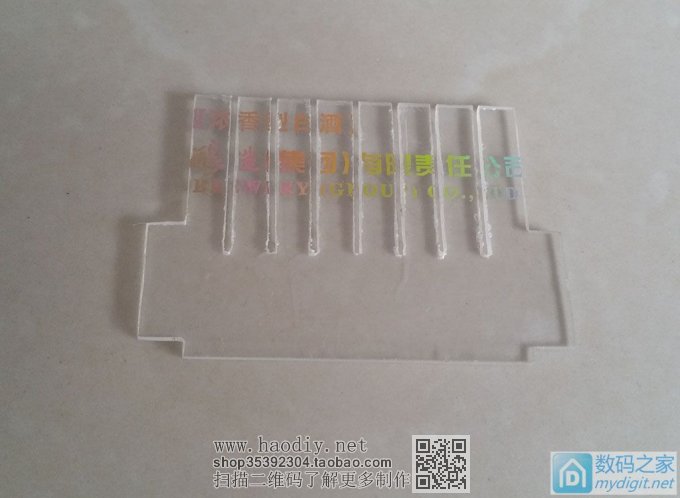

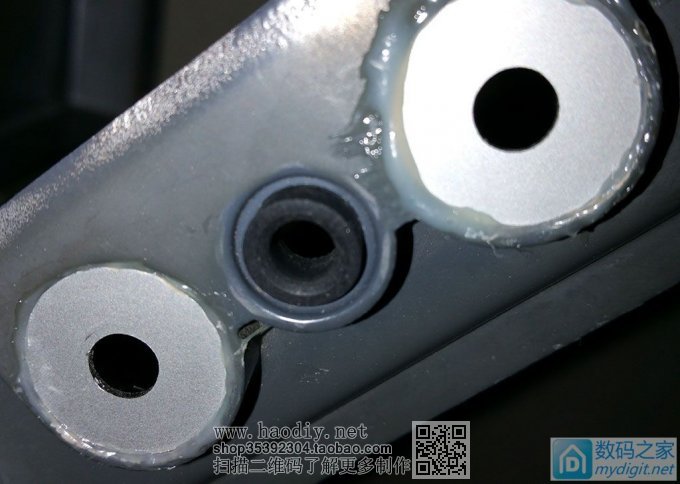

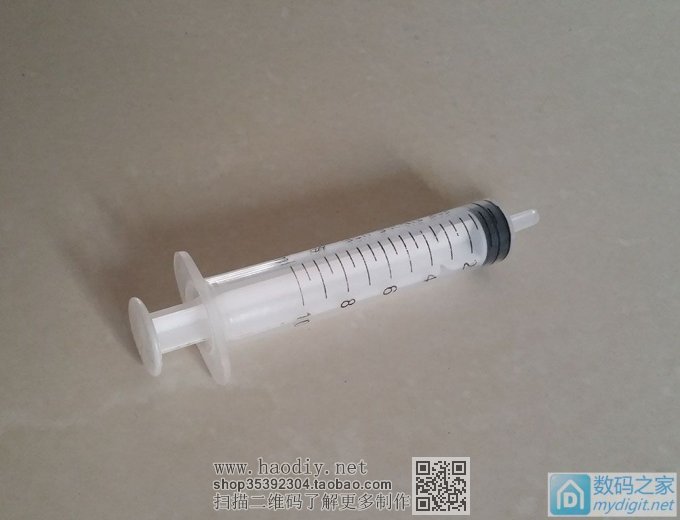

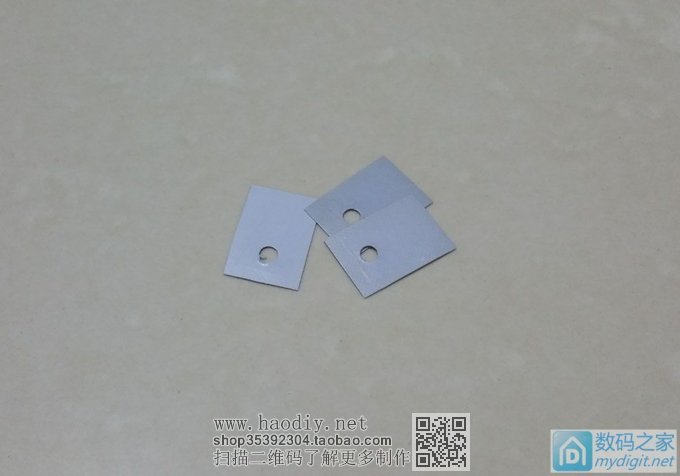

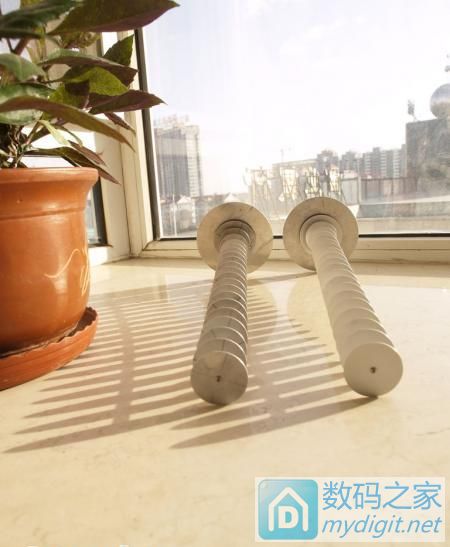

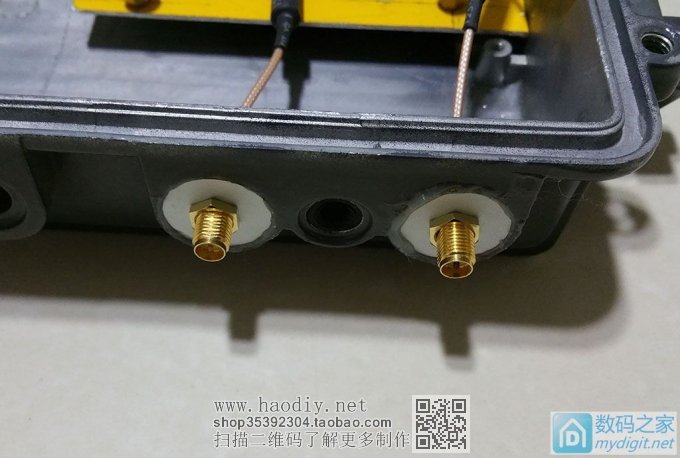

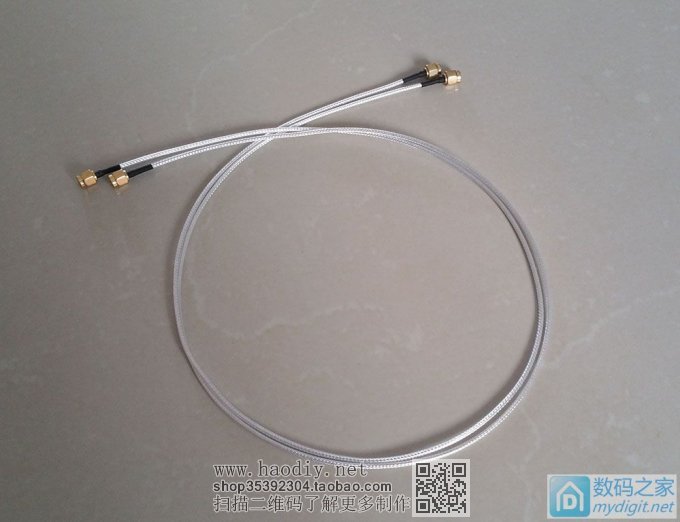

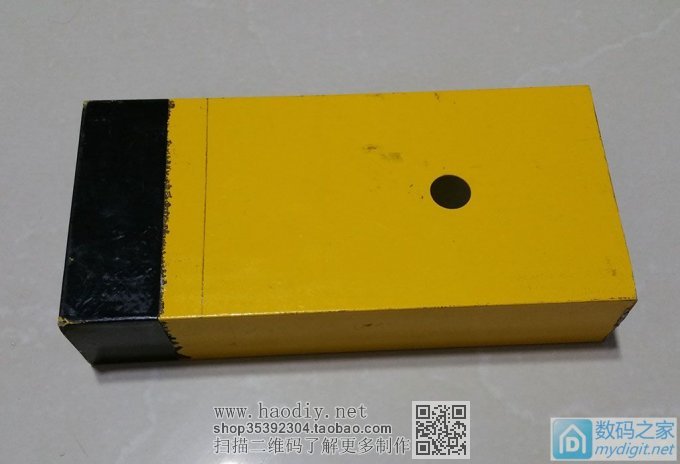

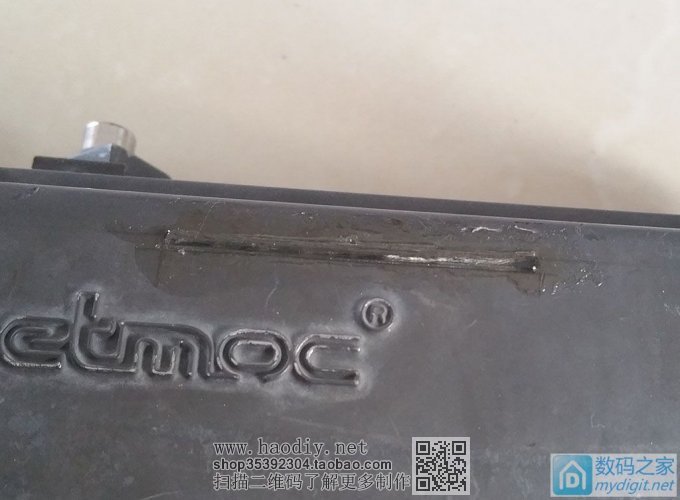

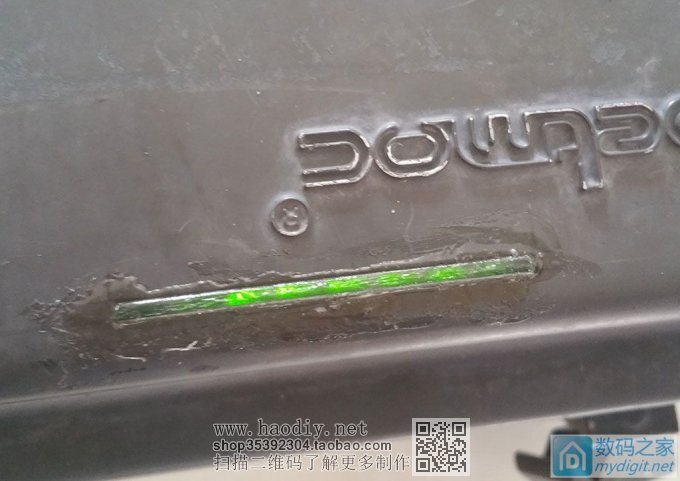

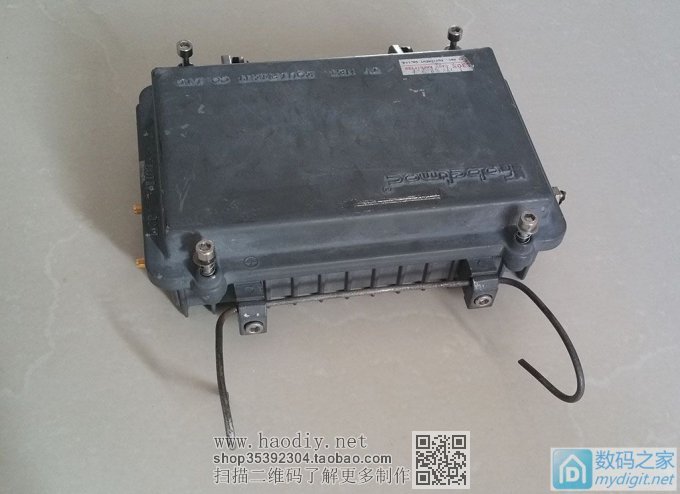

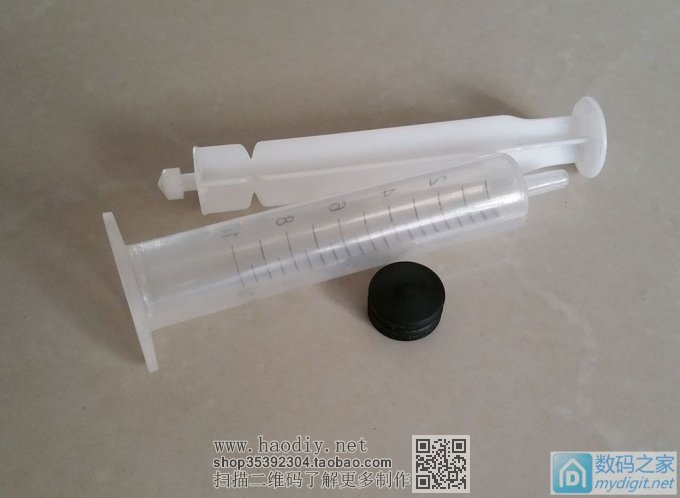

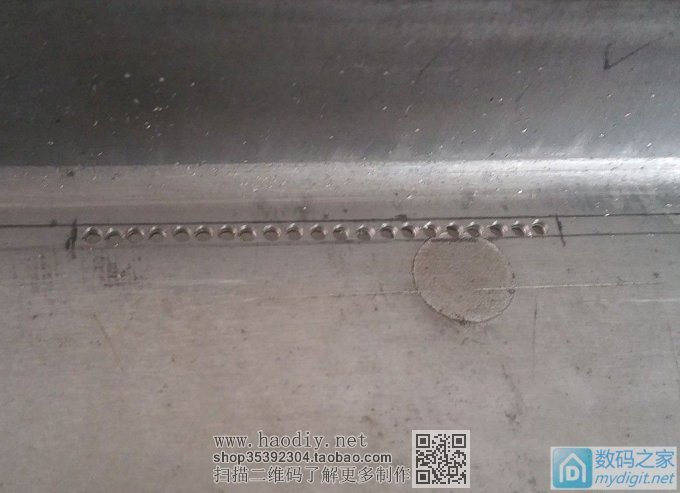

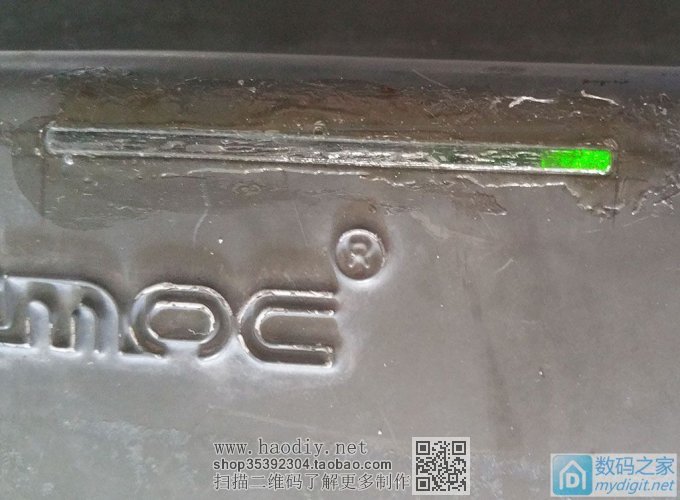

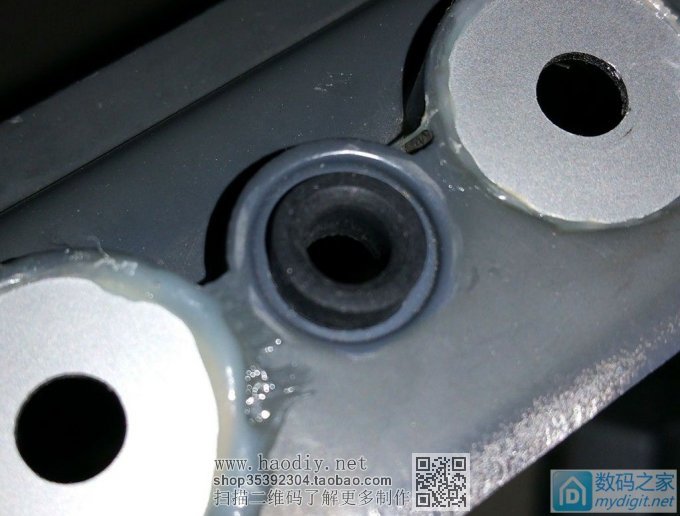

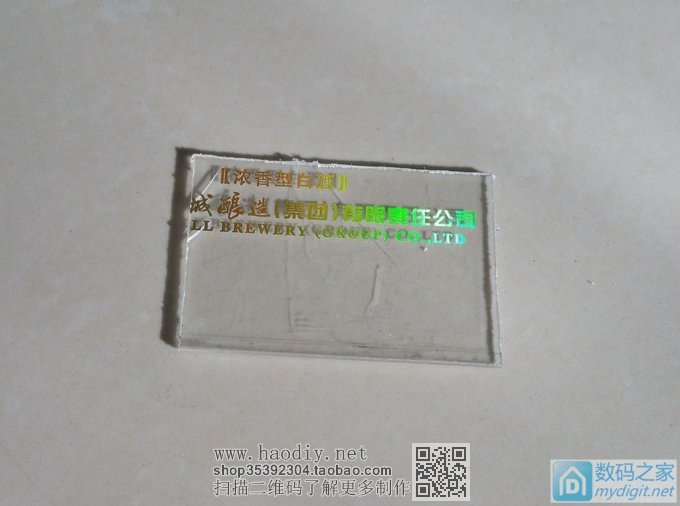

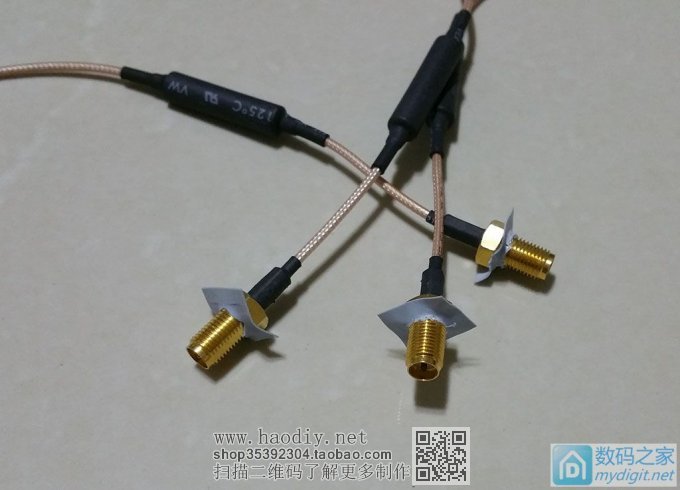

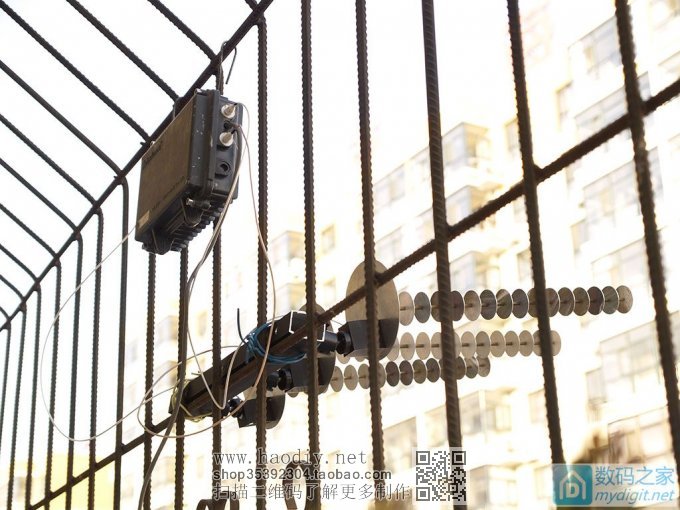

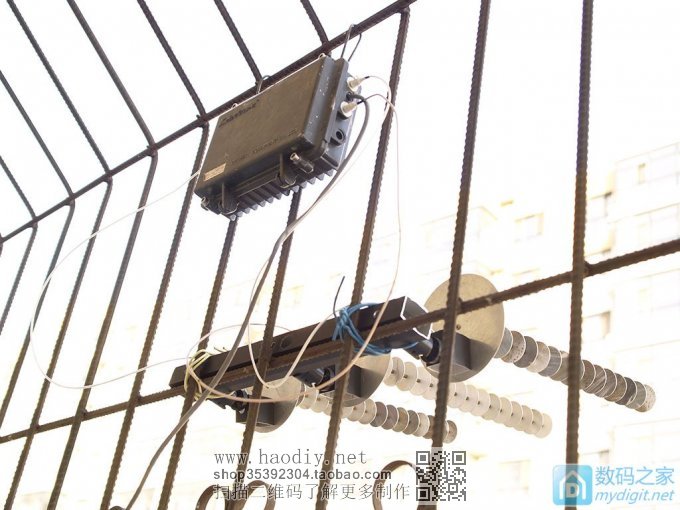

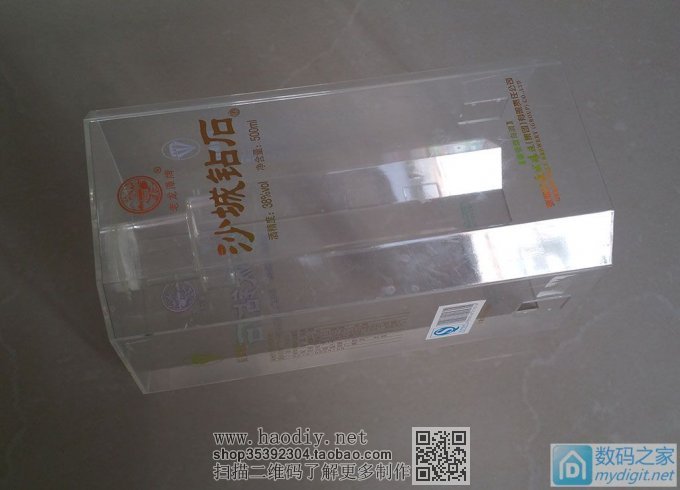

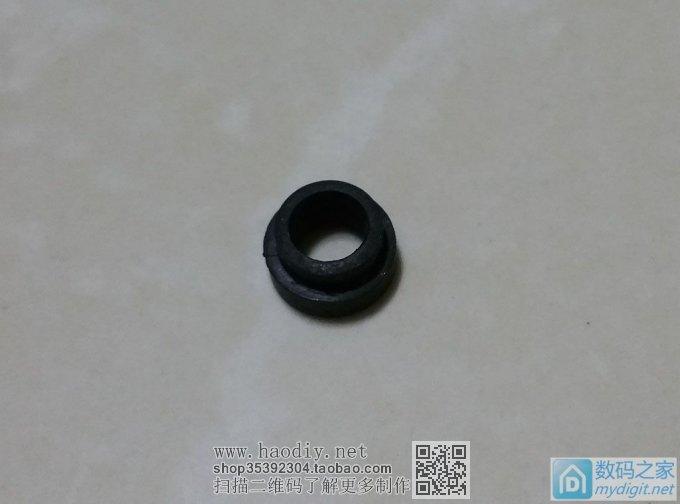

(责任编辑：admin)  AB胶伺候    找来几个导热硅胶片做SMA接头防水垫片     导光片哈哈白酒盒子利用上了就是有点薄厚点就好了  切割一小片  按941灯的距离锯开导光片  防水盒上开口用于装导光片  导光片用防水胶固定在防水盒上  装上941主板  通电后的效果   防水盒上多余的孔做下防水哈哈一次性注射器推进器上的硅胶又用上了    网线口防水处理找来一个硅胶套筒装在防水盒上插入网线紧紧的，忘记拍一张插入网线的图片了   还记得上次DIY的圆片八目天线吗  天线延长线  拧紧螺丝做个挂钩准备上机  完工哈哈有电信AP的感觉吧  |
