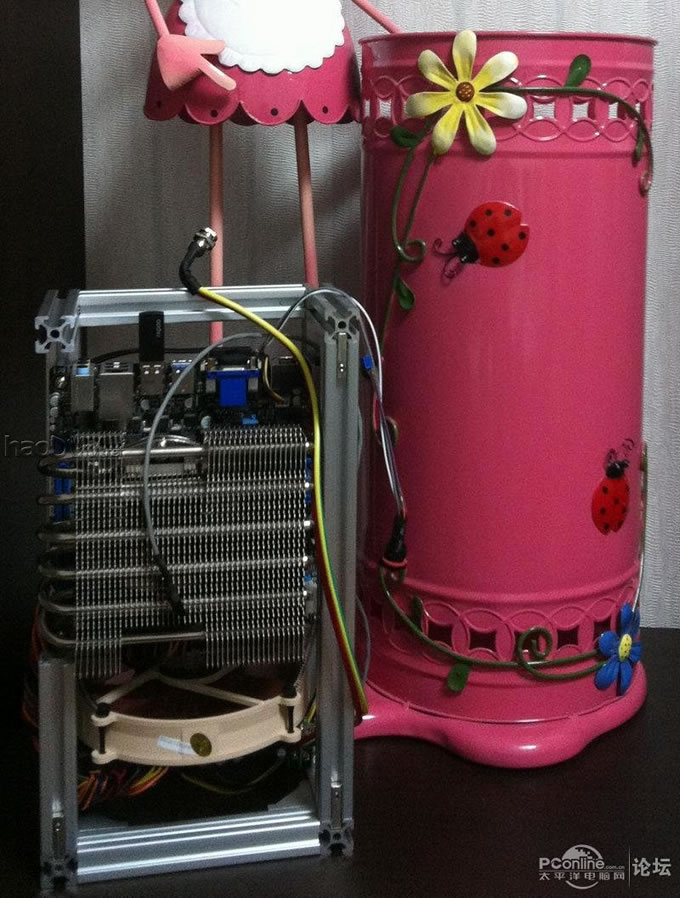

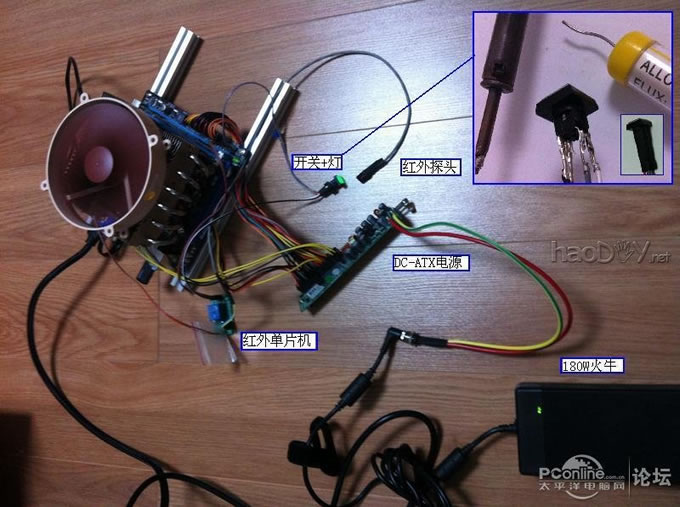

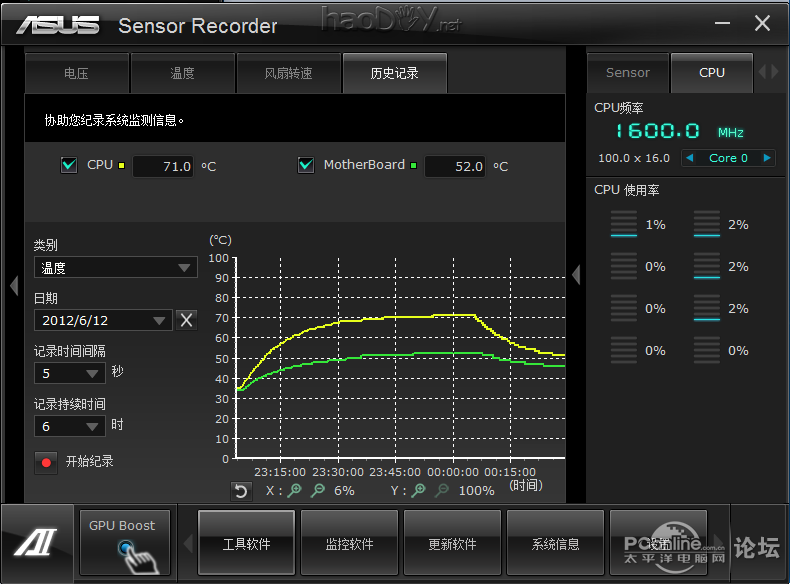

吐槽结束，继续测试。人品好，一次点亮，来个全家福： 自己做机箱的麻烦在于，电源开关、指示灯、前置接口统统要自己做。于是……请无视我渣一样的焊工，呃好吧，我用热缩套管掩盖它。这个带灯轻触开关3.5元，购于中发电子市场，幸亏买了两个，因为我神经大条的认为3.3V的发光二级管接到5V电源应该没事，结果爆了一屋子烟。只好换掉，又串了个1K电阻。 测试阶段不敢大意，风扇还是放上了。硬盘在主板背面，图里无情被挡。注意到那个小小的红外单片机没？那可是亮点哦，一个贴片的SOC，一个继电器，一个红外探头，再加点简单的外围电路，从电源或者USB的+5V常开电源取电，然后连到主板的Power on上面，就可以遥控开机了。而且这是个学习型红外模块，我把电视遥控器上平时不用的按键定义给它，就可以用电视遥控器打开电脑或者关机了，是的，我讨厌一大堆遥控器。 那么，立正站好，关掉风扇，到桶里去做个压力测试：  自然对流的风道一目了然：花筒下部自有一排开孔，正好进风，花筒上口不封闭，热空气自然上升排出。测试结果令人满意，室温35度没开空调，用AIDA64满载全部4C8T，CPU自动睿频到3.1G，1小时后桶内气温51.1度，CPU核心71度，主板52度，温度不再升高。此时CPU睿频仍然在2.8-2.9G之间游荡。如果同时满载显示核心，温度也不会变化，但CPU会跑回默频2.5G。3770T的功耗控制很智能，猫头鹰C12P功不可没：  停止压力测试后，CPU自动进入节能，降频为1.6G，温度迅速下降。实际使用时，不可能有什么应用能把CPU满载1小时，所以这个被动散热方案相当安全。也正是这个测试，让我发现这个PCH不仅散热不靠谱，温度检测还有问题，散热片烫得都不能摸，它才测得个52度？温度检测咱左右不了，换散热器是必须的，当然换成无声散热也是必须的。换成超频三花无缺2，比华硕原配散热器要低7度左右。 好的，先把你捞出来，咱们折腾一下架构的细节。背板走线已经不fashion了，甭管正面背面，能藏起来的绝不露出来。主板附赠的SATA线足有半米长，淘宝了一条20cm的，紧凑。 (责任编辑：admin) |
