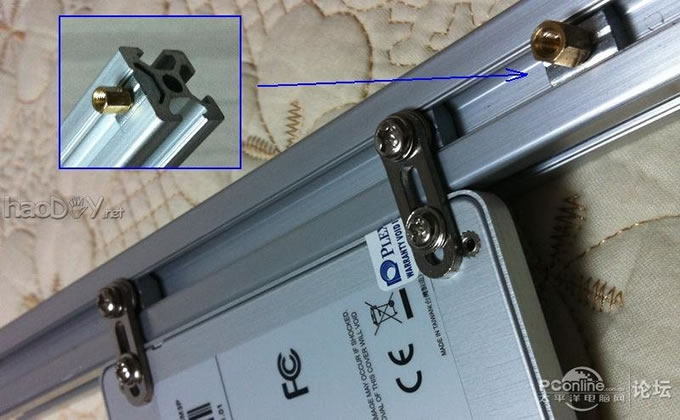

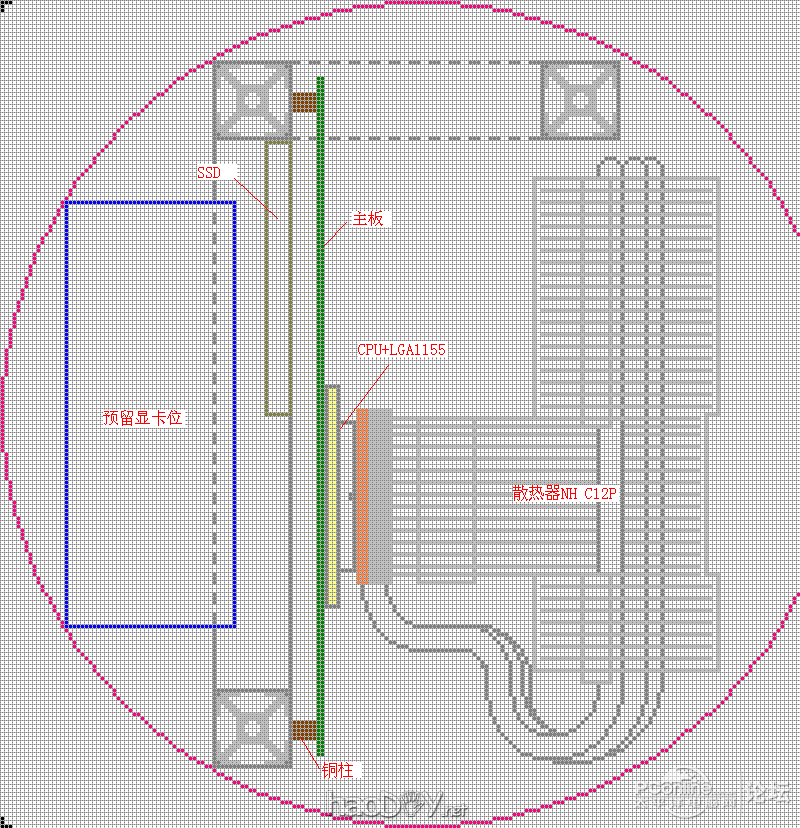

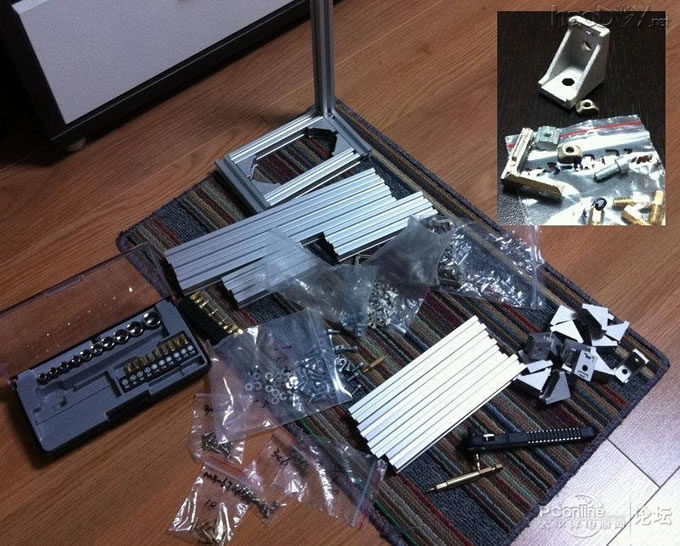

其实最限制散热器选型的因素是机箱尺寸。好吧其实最限制一切HTPC部件选型的因素都是尺寸、尺寸还是尺寸。所以画图纸是必要的：  这是花筒的俯视图，1格=1mm。是的，这是用Windows画图做的……犯不着AutoCAD吧。花筒直径大约20.5cm，高47cm。这里又看到socket guide的重要性了，CPU和插座的尺寸都来自它，实际上我还查了ITX主板的白皮书，只为了确定它的孔位。同志们，只有强迫症纠结帝才适合玩MOD，真的。由于圆筒空间实在紧张，主板接口必须朝上放置，实际上ITX的孔位并不对称，所以像我这样的支架，也必须把主板接口朝上。 看了图纸就知道，最矮的塔式散热器超频三mini系列也无法装在这个桶里，经过在各大散热器厂商网站的人肉搜索，我确定了猫头鹰C12P SE14是可供选择的最大的散热器。圆筒啊圆筒，离开学校这么多年了，我头一次这么集中的使用勾股定理…… 主板的CPU插槽距离边缘的位置可以从宣传图片上算出来，我放弃华擎H77M-ITX的原因是它的CPU插槽太靠边了，散热器无法安装。放弃索泰H77ITX-A-E则是艰难的抉择，它的mSATA让人心动，但仅支持SATA2，而且它的文档实在差劲，最后只好选了华硕。 ITX主板尺寸是17*17cm，初看下20.5cm的筒径似乎很足够，但主板和各大部件总不能在里面裸奔吧？于是，支架计划开始。 这里给没有车床可用的MOD DIY同好们提供一个替代品：欧标铝型材，灵活好用，价格便宜，实乃自制机箱及各种支撑结构之佳品。铝型材的编号含义是其截面尺寸，我用的2020铝型材的截面是20*20mm。计算好尺寸之后还要估计一下需要多少紧固件、连接件，淘宝找个卖家下单即可，他们可以切割出你要的铝型材长度。  硬盘必须先于主板安装，这个时候我忽然很希望有个mSATA硬盘，哎。下图蓝框里的紧固件是固定主板用的，滑块螺母上面的螺纹是M4，把它拧紧后承重能力惊人。但是！主板孔位只能通过M3！纠结啊！我找遍淘宝，终于找到一家有卖外M4内M3的铜柱，眼泪哗哗地，一激动在他家买了好多各种螺丝，几分钱一个，100个起售，结果就是……剩了一大盒子螺丝。固定硬盘用的长垫片我找了好久，最后在一家卖水冷的淘宝店找到了。  (责任编辑：admin) |
