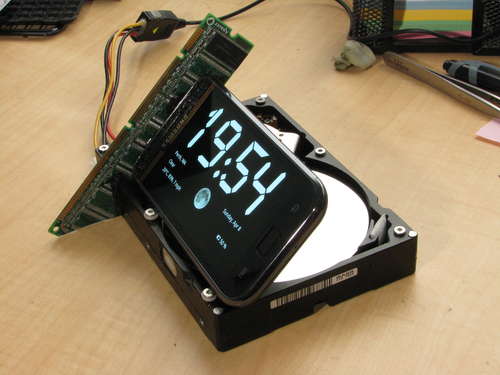

我想要为手机制作一个办公室里用的底座,而且要与挨踢(IT)公司的氛围相匹配。 于是我就决定用硬盘作底座,内存条作底座的插口。 手机可以通过一根改造的USB线连接到Molex牌连接器上来充电,音频输出则通过一个3管脚插头来实现(位于主/从选择器管脚上)。 我一开始想给它增加USB数据传输的功能,这样我就能在手机和计算机之间拷贝数据了,但我的手机似乎不怎么喜欢我设置的带状电缆和Molex牌连接器的接口,我无法向它传输数据。于是就只剩下了充电功能。这对我来说并不算什么问题,不过,如果你很需要给底座添加数据传输功能,那么就一定不能使用Molex牌连接器了。我之所以使用Molex,是因为它看起来要比直接将USB电缆插在内存条上霸气得多。 ![]() 1 材料和工具![]()
○ 硬盘(我用的是2001年产的废旧硬盘)。

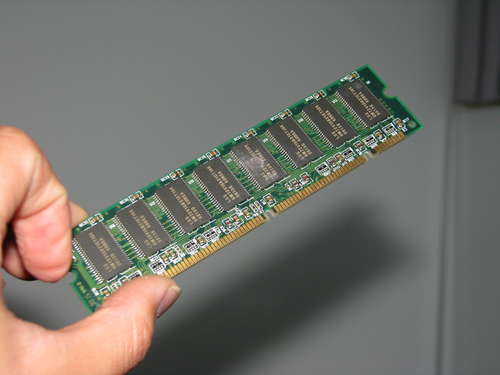

○ 内存,我用的是一根旧内存(2001年产的SD内存)。
○ 微型USB公插头。
○ 3.5mm耳机3或4管脚公插头。
○ 环氧树脂粘合剂(最好是黑色的)。
● 角向磨光机。
● 螺丝起子T6。
● 热熔胶枪。
● 电钻和钻头。
● 护目镜和面罩。
○ 另外,我手头没有黑色的环氧树脂粘合剂,但又希望让它看起来是黑色的。于是我就从一台废弃的激光打印机里找到了一些墨粉,然后混合在蓝色/红色的环氧树脂粘合剂中,将它变成了黑色的。你要特别小心这些墨粉微粒,因为它们非常细,所以普通的面罩可能挡不住它们。

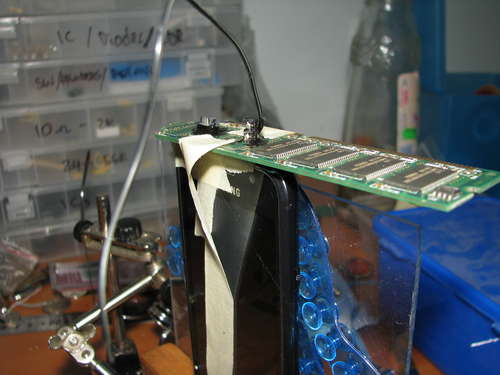

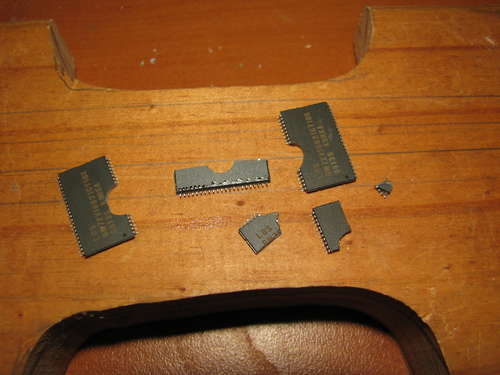

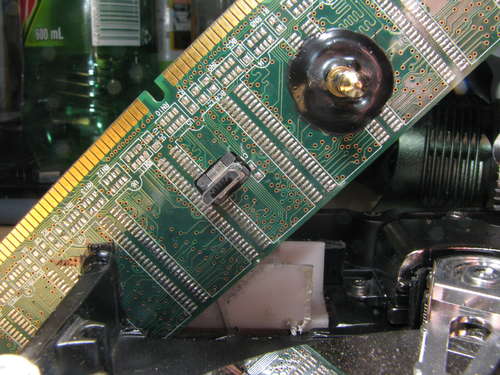

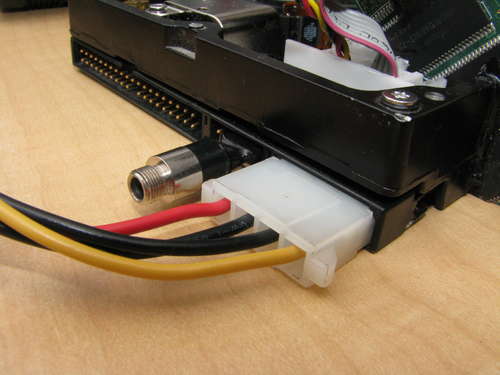

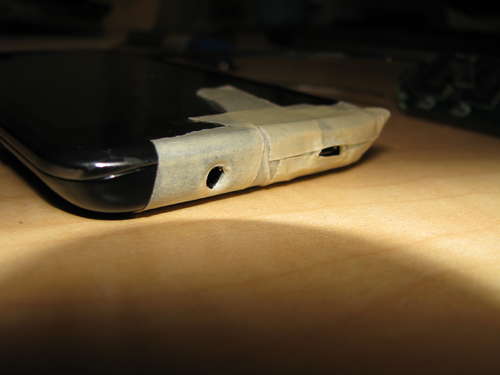

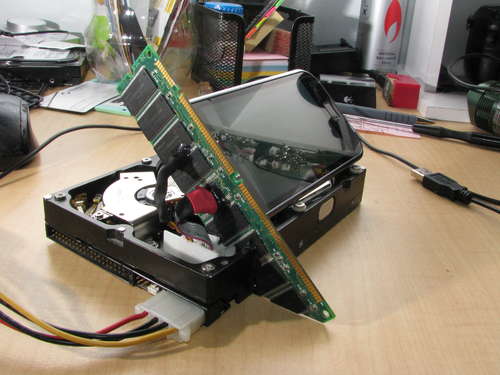

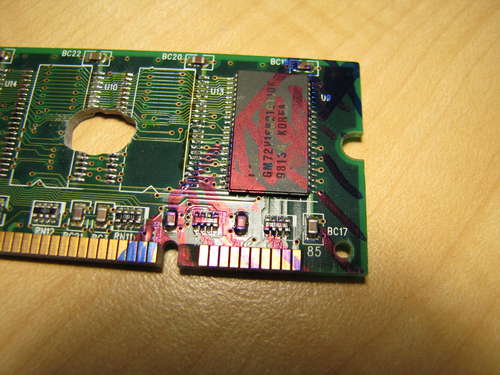

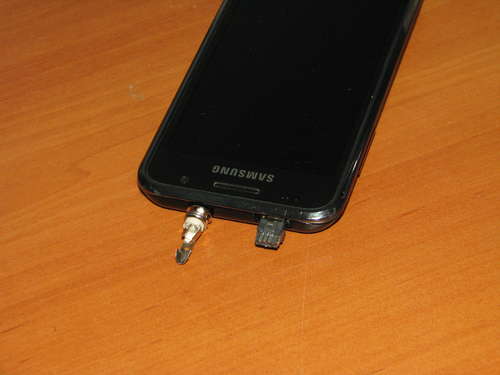

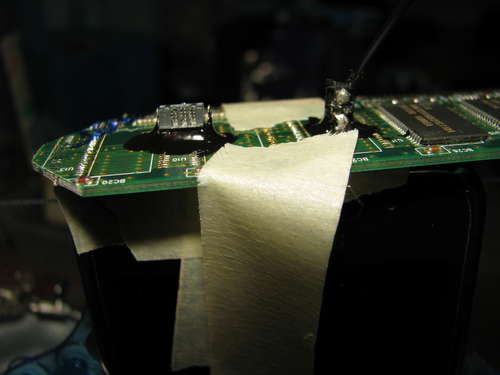

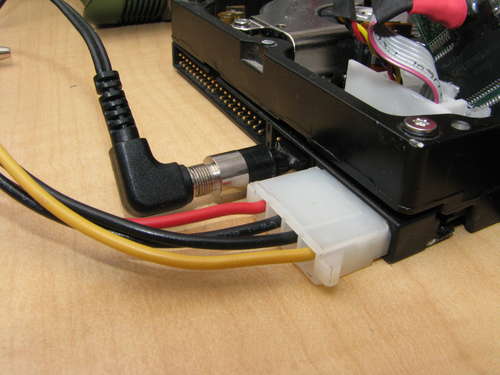

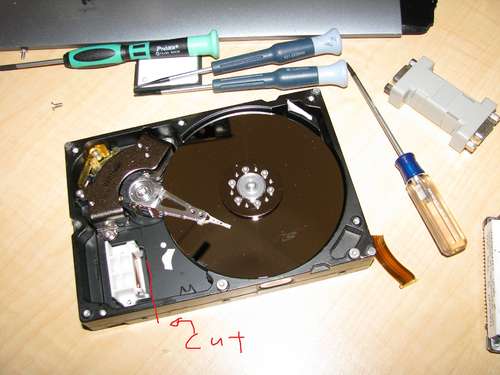

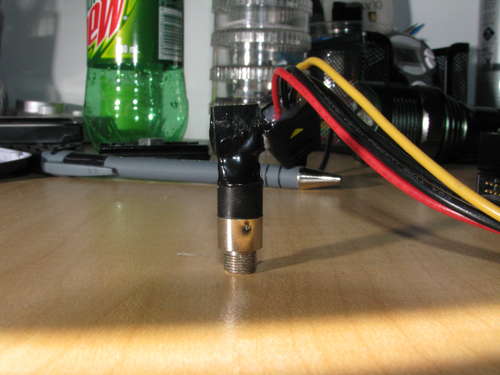

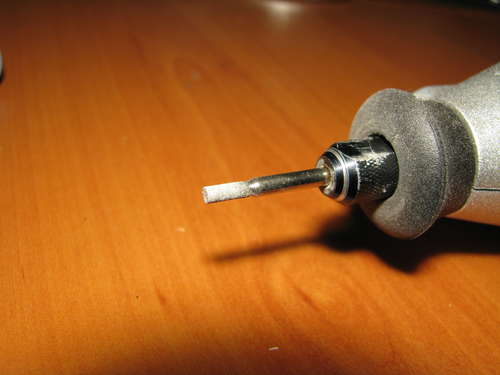

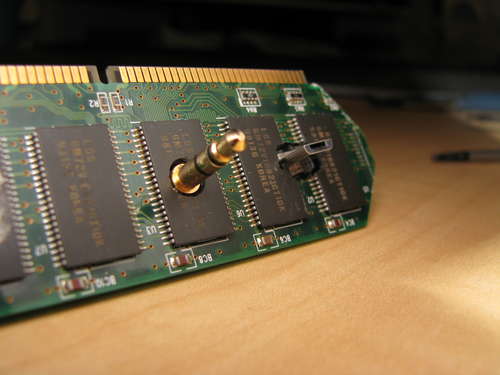

2 在内存上钻孔![]() 金刚石尖端。 ![]() 内存上打小孔。 ![]() 拆下来的芯片。 测量一下手机上面微型USB插头和3.5mm插头的位置,然后在内存上的对应位置上钻孔。 先钻穿,然后用金刚石尖端(越小越好)的旋转工具加工出光滑平整的切口。 抱歉,我忘记给最后打完了两个孔的内存拍照片了。这里所给出的照片都是我第一次尝试时拍的,因为没弄好,所以后来重来了一次。 你可以在最后一步看到成品底座的照片。 在钻完孔以后,你就可以测试一下孔的大小是否合适,将手机和内存都插进去,看看是否一切正常。 我发现先将内存芯片拆下来的话,钻孔时会方便一些。我是用热熔胶枪和一副“好帮手”小鳄鱼夹和镊子拆芯片的。 3 将插口粘在内存上![]() 遮护胶带。 ![]() 用上环氧树脂。 ![]() 将手机立起来。 ![]() 这是我的第一次尝试。真的很难看。第二次做得比它好多了。 ![]() 这样的配合就贴合得很紧密! 首先用遮护胶带将手机插口旁边的区域都遮起来,这样就不会让胶水意外滴下来,将手机和内存粘到一块儿了。使用环氧树脂粘合剂将微型USB插口和3.5mm插口粘在内存上,此时需将内存安装到手机上,确保各部分都能很好地配合起来。 在等待环氧树脂凝固的时候,你要将手机垂直立起来,避免环氧树脂朝一个方向下陷,那样的话会很难看的。我是自己做了一个手机架子来支撑它的。 如果遮护胶带撕下来以后还留有残渣,你可以用棉布蘸变性酒精将它们擦掉。 4 接线![]() 音频。 USB连接线。 Molex。 将硬盘中的电路板拆下来,用侧刀将Molex插头卸下来。另外,你还要从主/从管脚上切下3个管脚。记得留下一部分金属,方便焊接,所以不要往塑料里切割得太深了。 拿出带状电缆(我一开始想要用屏蔽的USB电缆,但Molex插头只有4个管脚。屏蔽线和地线应该不能直接相连。),将+5V和地线焊接好,并找一条路径将它引导到电路板的反面。我使用的是硬盘读写头原本连接的地方。将本来的带状电缆剪掉,替换成新的。我发现必须钻一个孔才能将电缆引过去。音频电缆的做法也是完全相同的,只不过需要3根电缆(左+右+地)罢了。我还在焊接处涂了些环氧树脂粘合剂,确保连接的牢固,怎么拉也拉不坏。 抱歉,我又忘记在这一步拍照片了。 不过看了最后成品的照片你应该就会明白的。另外,接线其实非常简单,所以我相信并没有必要给出示意图,毕竟我自己做的时候都没有画过。 ![]() ![]() ![]() 你需要注意USB(普通的和微型的)引出线是否正确连接了。你可以参考下面这些资料: http://pinoutsguide.com/PortableDevices/micro_usb_pinout.shtml http://pinouts.ru/Slots/USB_pinout.shtml 另外,我还在这里找到了些资料: http://forum.xda-developers.com/showthread.php?t=820275 ,可以让手机进入“主屏底座模式”,当插入底座时就会将所有东西以水平方向显示。该链接里面有相关说明。 5 切割硬盘![]() 切割。 将硬盘的外壳拆下,露出里头所有的器件。 为了将内存结结实实地安装在硬盘上,就一定要用角向磨光机挖出一个槽来。槽的位置就要看你手机的具体尺寸了。在照片中,我用红线示出了我切割的位置。切割时要把电路板也挖穿。 6 将内存插入硬盘中![]() 切割! 硬盘上的切口应该足够你把内存插进去。如果不够的话,就再用磨光机挖得宽一点。将手机插进去,看看角度什么的如何,是否与你的预期相符。你应该将它们放在桌子边缘,让内存的零件能露出来,方便标记和切割。 (责任编辑:admin) |
