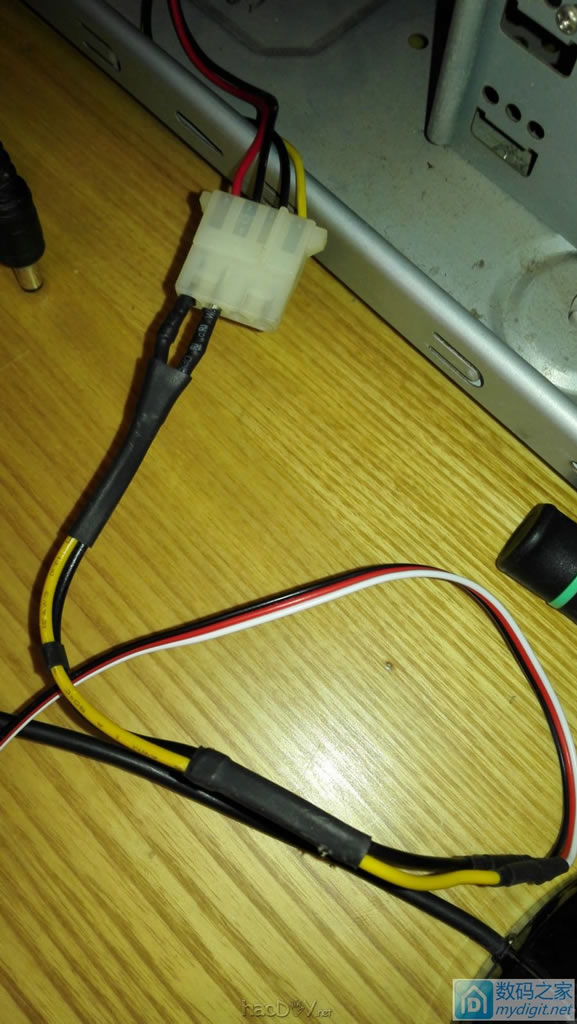

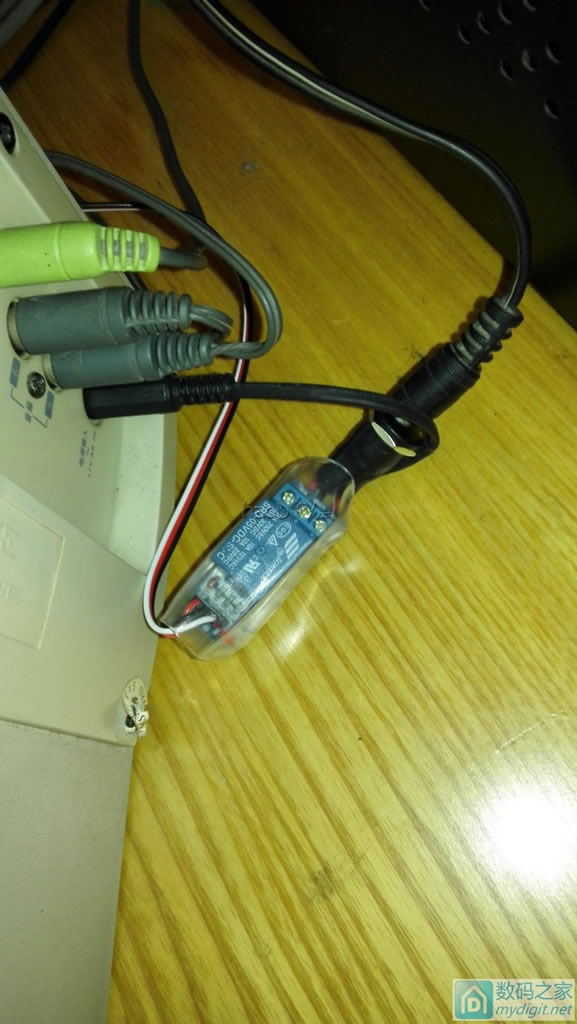

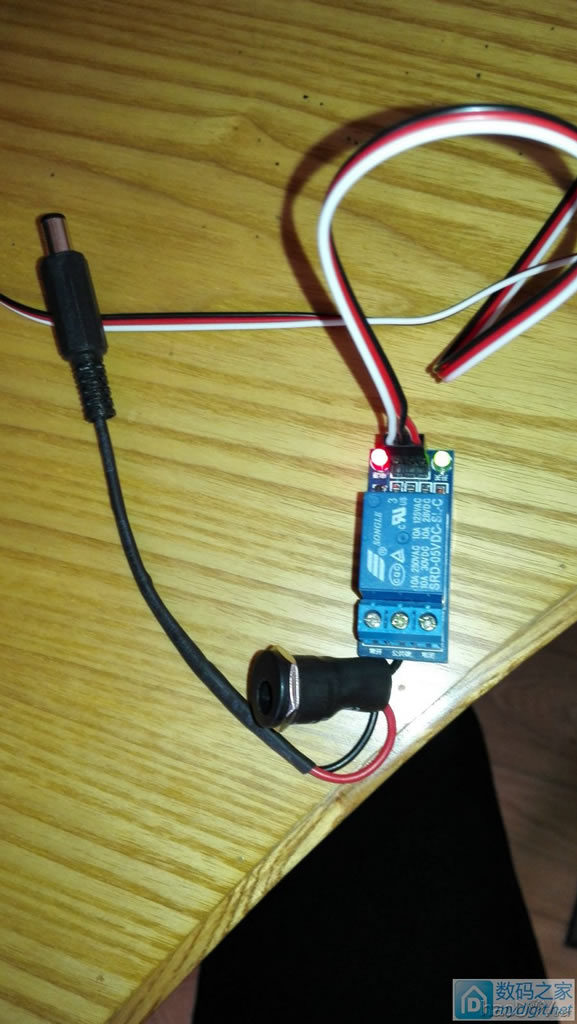

家里的台式机的音箱经常忘了关电源开关,导致24小时开着。 所以想做个简单的小东西,能够在电脑关机的时候自动关掉它。 手头有一个继电器模块,刚好用上。顺便加了一个DC插头和插座来连接。 ![]() 原理很简单,就是从机箱里面引3根线出来。 继电器是5V驱动的,所以引2根5V,一根地线出来即可。 这里红线和白线都焊到+5V上。黑线焊地线。 ![]() 音箱的一根电源线,接继电器的公共端,然后从常开再接到音箱上。 当电脑打开的时候,继电器来电吸合,音箱正常供电。 当电脑关闭,继电器因为断电而断开,音箱也跟着被关掉电源。 为了好看,弄个了热缩管套上,还可以防止意外短路。 ![]() 东西虽然简单,但是非常实用。 (责任编辑:admin) |
