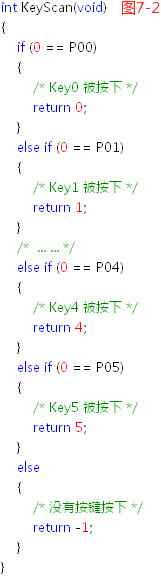

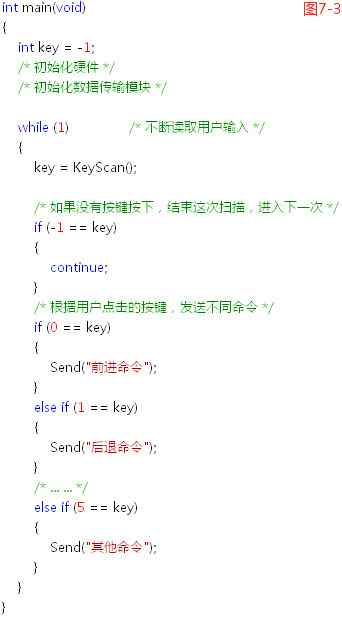

根据原理图我们可以看出当按键没有被按下是，单片机对应的IO引脚为高电平，当有按键按下时候，单片机对应的IO引脚为低电平，根据这一原理，我们的程序可以不断去读取IO引脚的状态来判断是哪个按键被按下了，请看图7-2。  图7-2是一段按键扫描程序，这段程序会返回被按下按键的编号，最后根据按键的编号发送对应的控制命令。系统程序运行起来后我们只要不断的调用这个按键扫描函数，就可以不断的读取用户输入，发送控制命令，如图7-3。  至此程序部分的基本原理已经介绍完毕了，有了这些程序我们已经可以控制我们的坦克完成预计的功能了，如果后面再需要其他功能我们会在这个程序上进行扩展，另外这里给出的只是框架性的内容，为了不影响对整体程序功能的理解，我们略去了部分技术细节。 有些朋友可能对单片机编程或者对一些芯片、模块的使用不太熟悉，这些涉及到具体细节的问题我们可以另外进行讨论，这里还是以原理为主。 软件部分的“解密”基本完成了，下一回我们要开始进行结构与外观的设计了，敬请期待
遥控坦克DIY过程解密(08)
>>>>>>>>>>2013-01-17<<<<<<<<<<

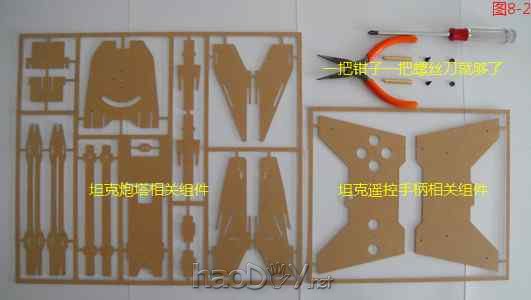

 前面介绍了很多专业内容，估计大家看的有些不耐烦了，今天换换口味，欣赏一下我们拍摄的照片，之前一直有朋友反映视频看的不是很清楚，很多细节没有看到，今天给大家上几张图，我们也正在翻录新的视频，希望能做的更好，话不多说开始上图喽，图8-1：  上面这张图，是我们用铜柱和螺母拼出的“DIY”和“ZiShi”字样，图中这两样东西，是我们拼接外壳的主要连接件。他们都是很常见的零件，相信常常DIY的朋友对这种零件并不陌生。在看下一张，图8-2。
