- SPEAKER32自界说语音盒子

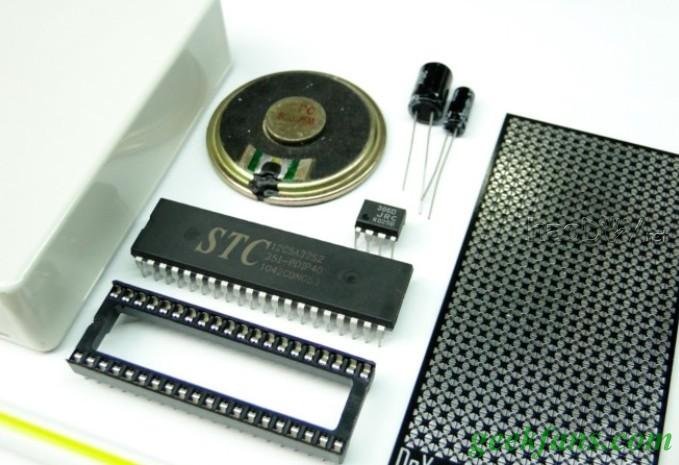

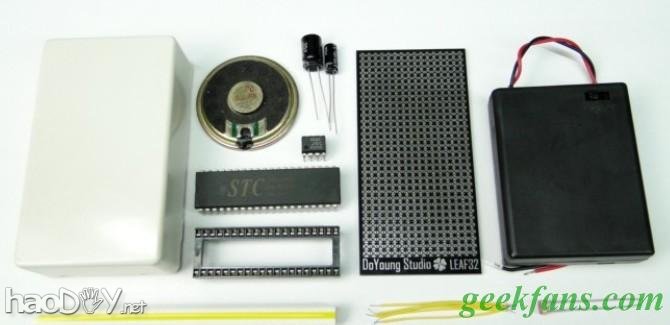

　　- 全部元器件

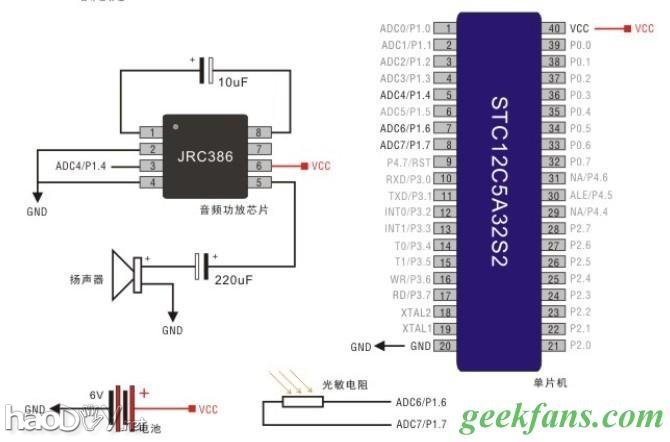

　　- 电路道理图

　　- 行使单片机直接发生语音，无需语音芯片

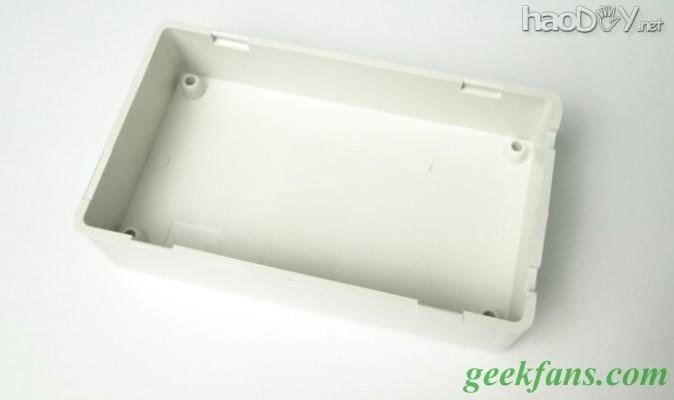

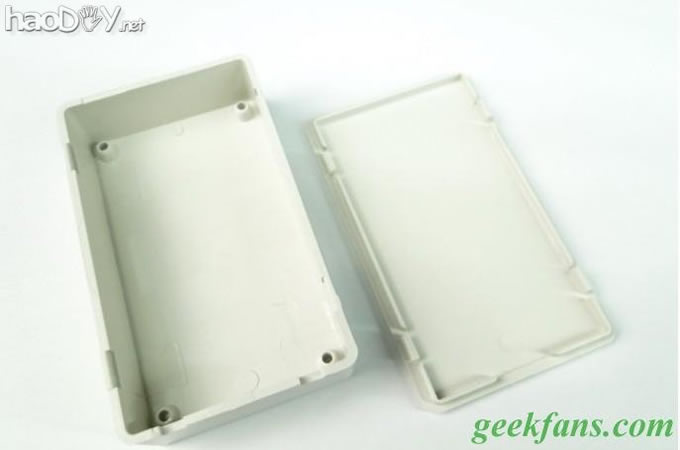

　　- 选择巨细得当的外壳

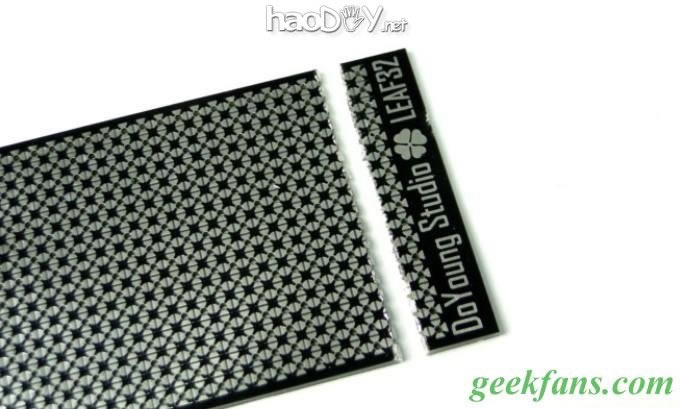

　　- 将LEAF32板剪短一块以使其与外壳尺寸完全同等

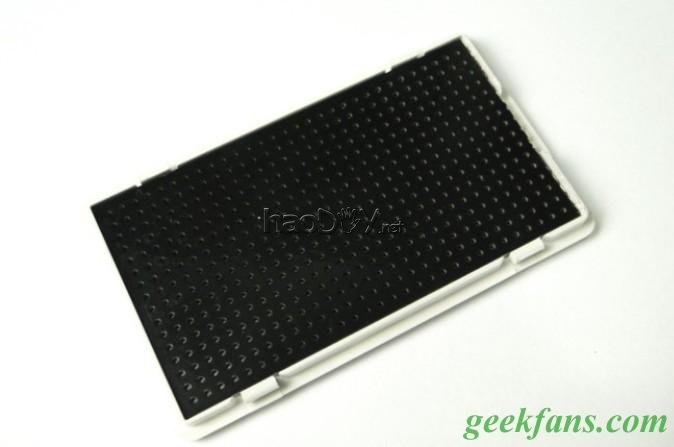

　　- 剪短后的LEAF32洞洞板正好可以装入外壳后盖中

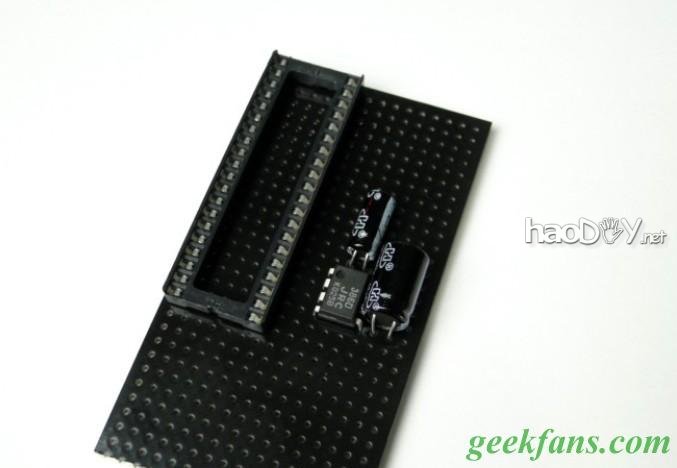

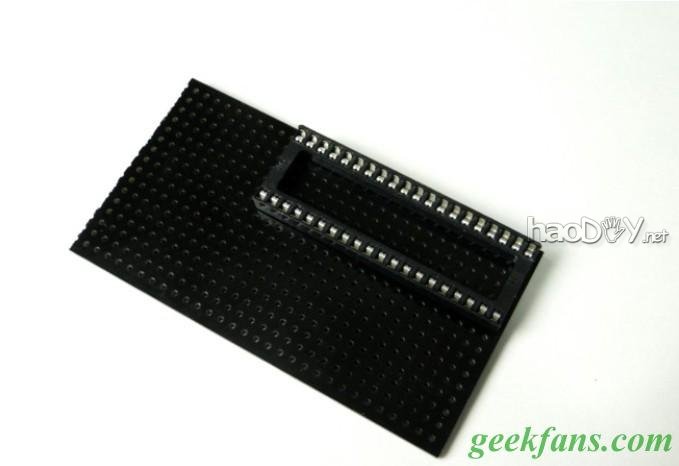

　　- 将单片机座焊接在洞洞板的右上角

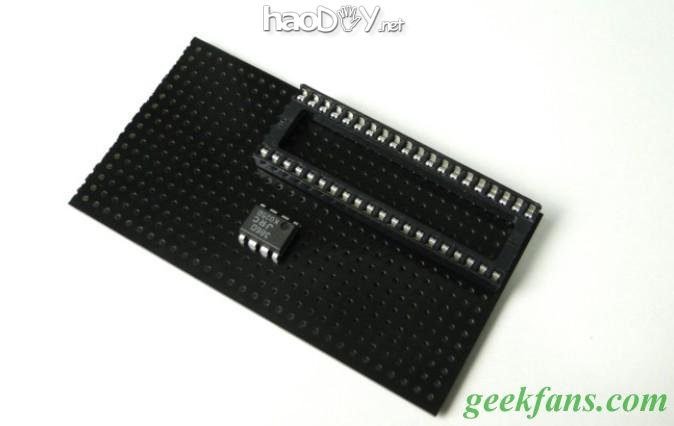

　　- 按上图沟通的位置焊接JRC386芯片

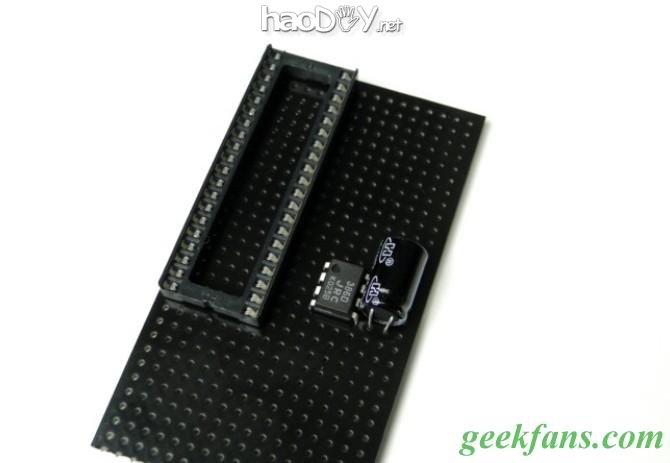

　　- 按上图沟通的位置焊接220uF电容

　　- 按上图沟通的位置焊接10uF电容

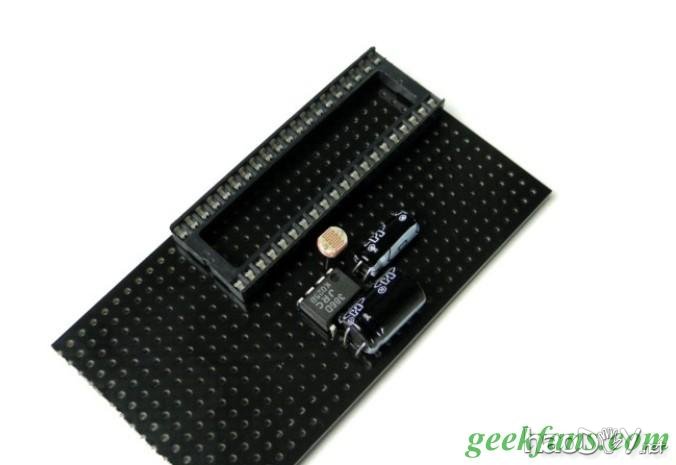

　　- 按上图沟通的位置焊接光敏电阻(5506型)

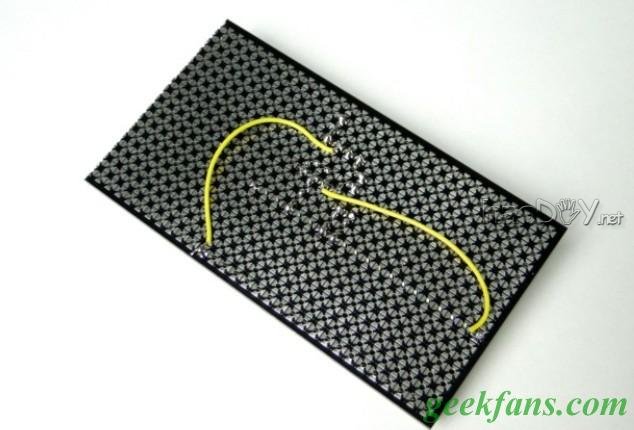

　　- 按电路道理图在不和焊接

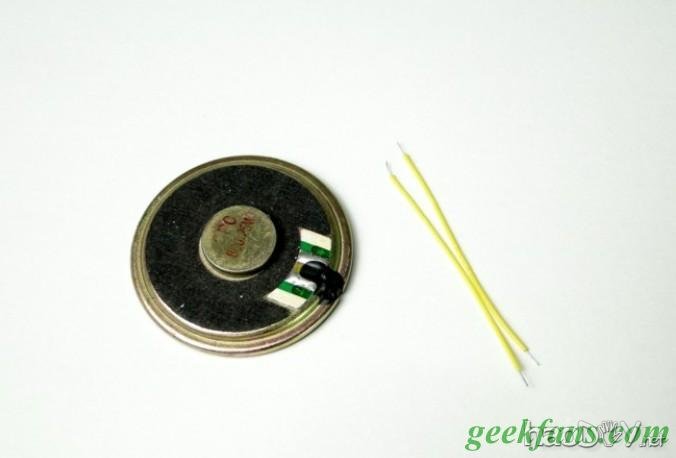

　　- 下面焊接扬声器

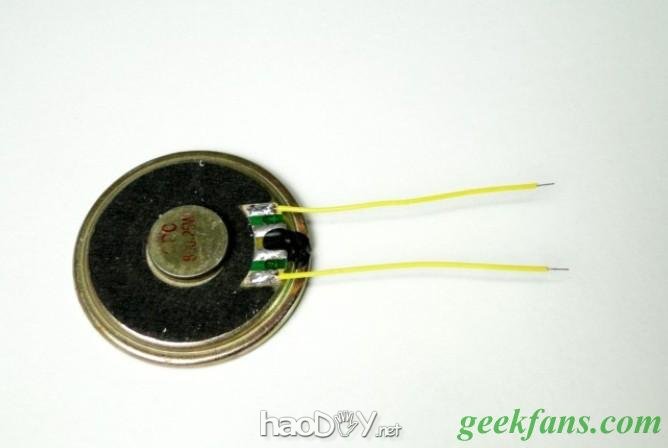

　　- 把导线焊上 留意区分正负极

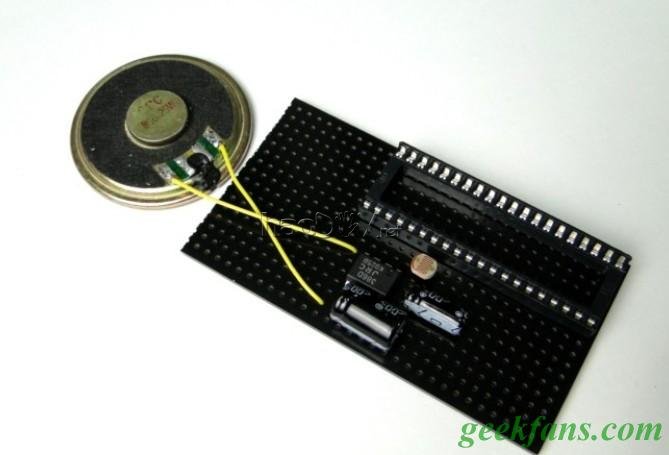

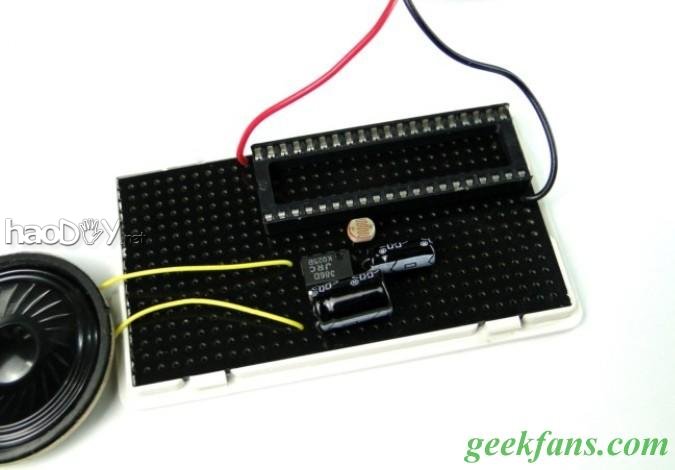

　　- 把扬声器焊接在电路中

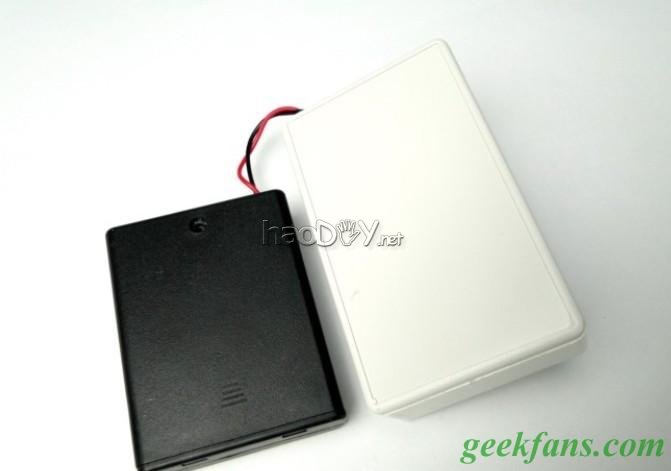

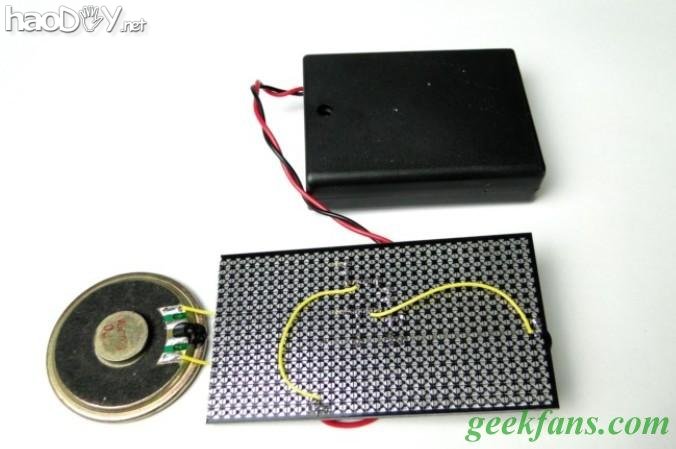

　　- 把电池盒焊在电路中

　　- 如想行使外接电源可行使5V电源同时有电源上并联0.1uF和220uF电容

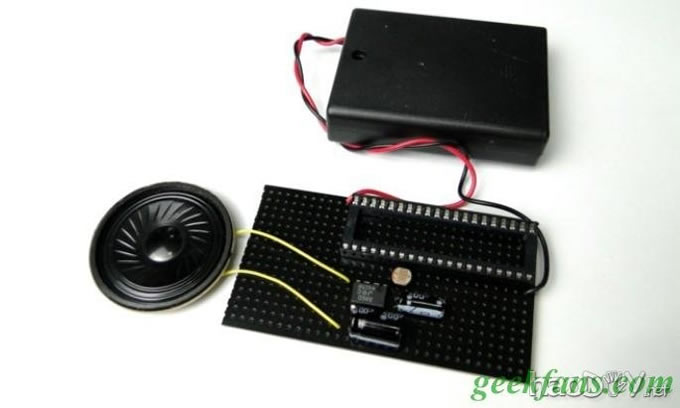

　　- 完成后的不和结果

　　- 单片机回收STC12C5A系列 行使内部RC时钟 以是没有外部晶体

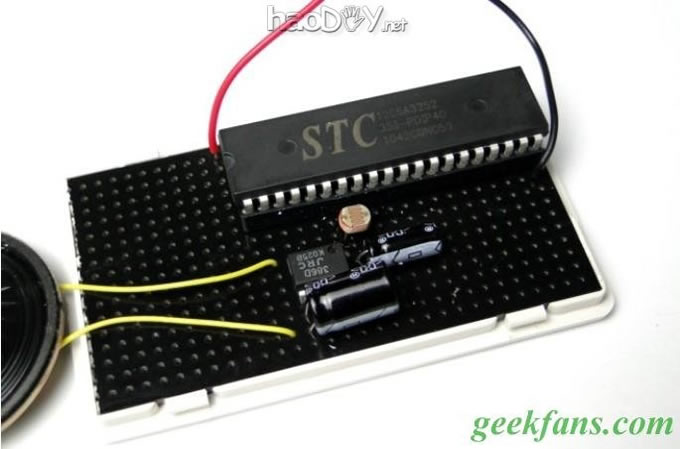

　　- 把自界说的语音内容写入单片机后 插上单片机

　　- 下一步在外壳上钻孔

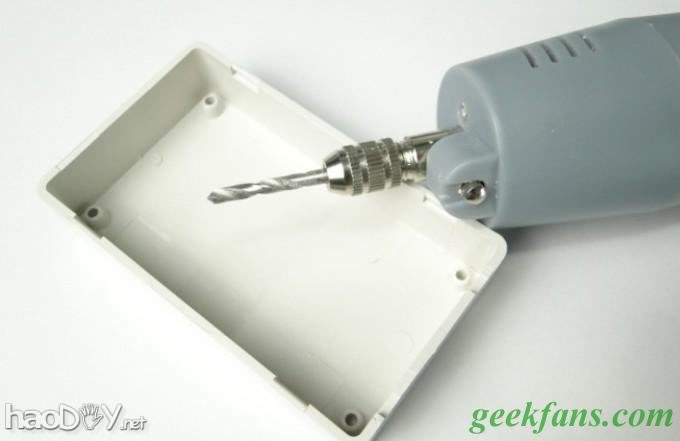

　　- 行使较粗的手钻钻头

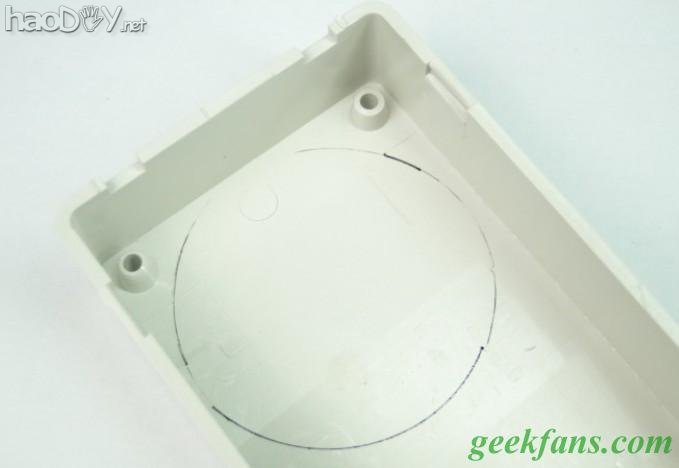

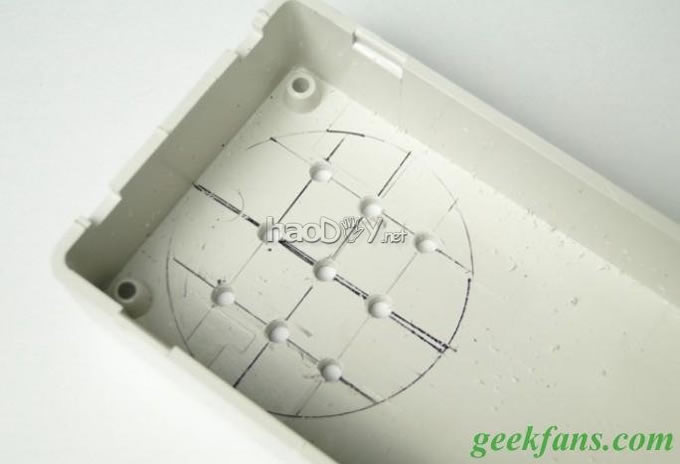

　　- 在盒子内侧画好扬声器的尺寸

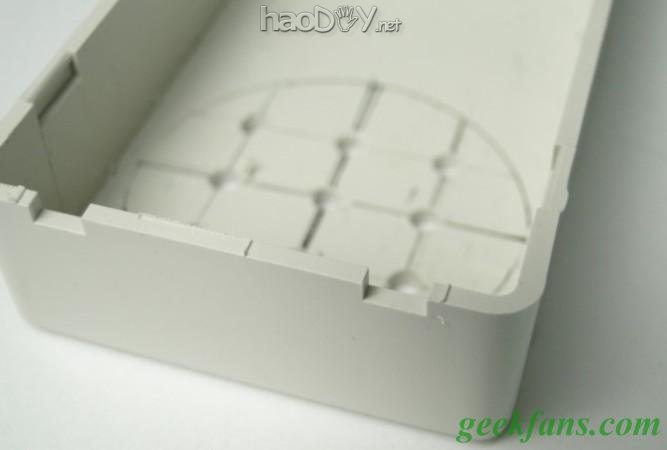

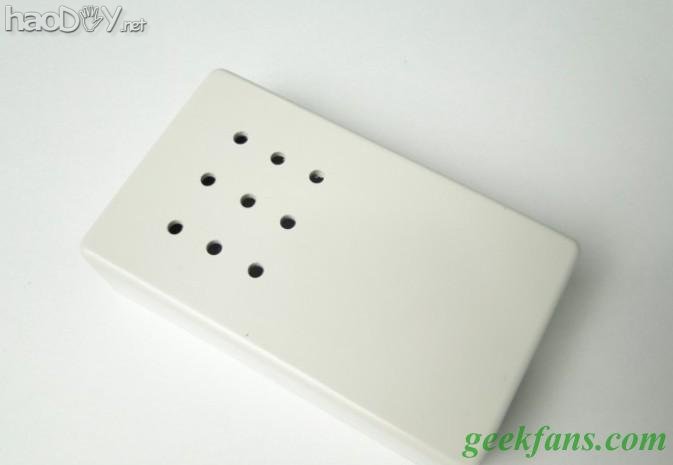

　　- 通过支解划线可钻出9个孔

　　- 用于扬声器的发音

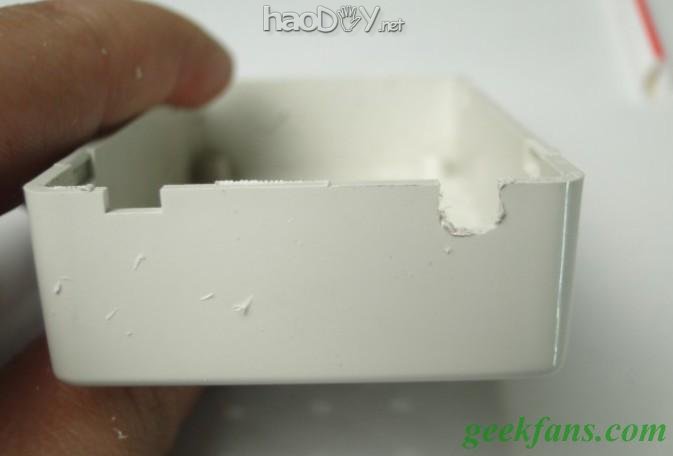

　　- 还必要在盒子侧面扩孔

　　- 电池盒的导线将以后处穿出

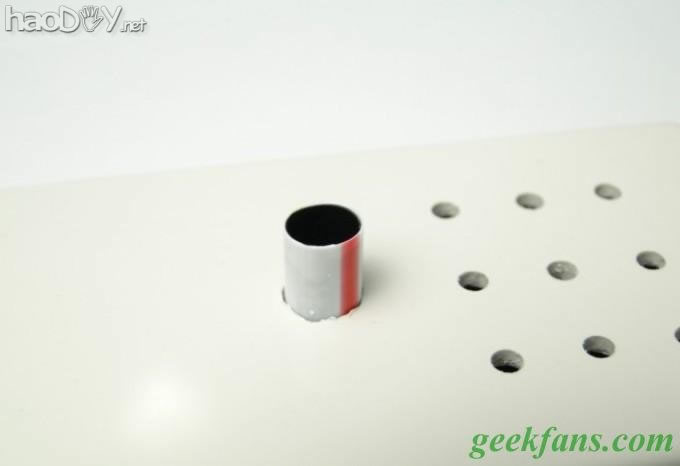

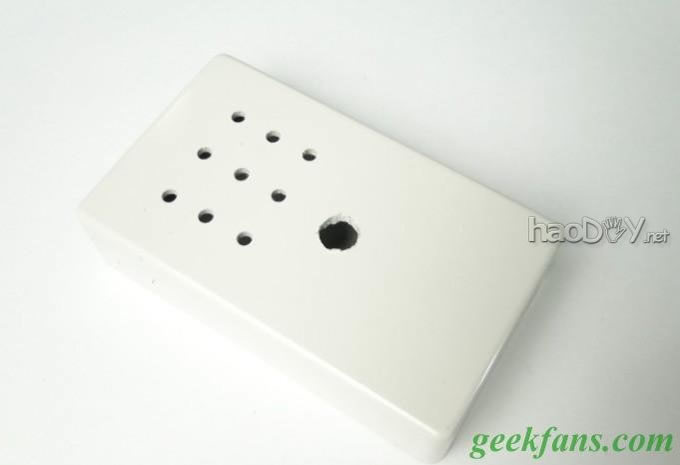

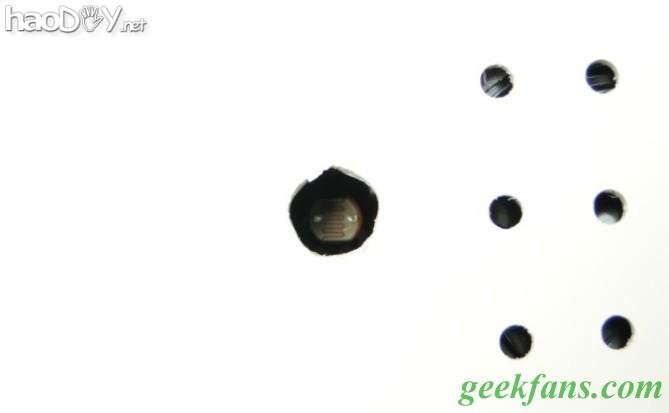

　　- 在扬声器孔的正下方再钻一个大孔

　　- 孔的直径要可以容下一个塑料吸管

　　- 同时担保光敏电阻正亏得大孔的正下方

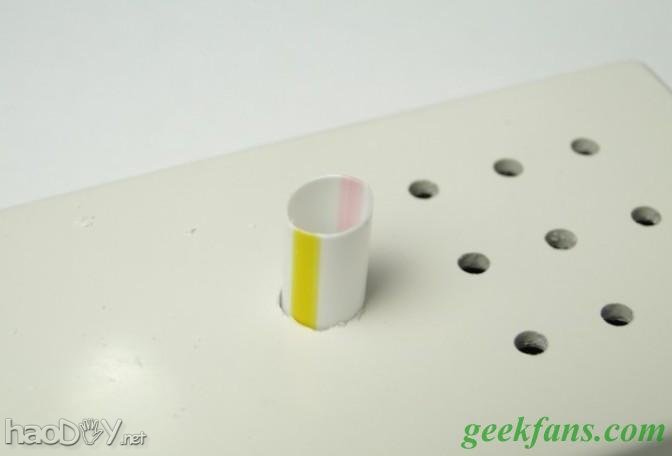

　　- 可以把光敏电阻完全的套在吸管傍边

　　- 用玄色绝缘胶带或玄色不透光纸粘在吸管的内侧

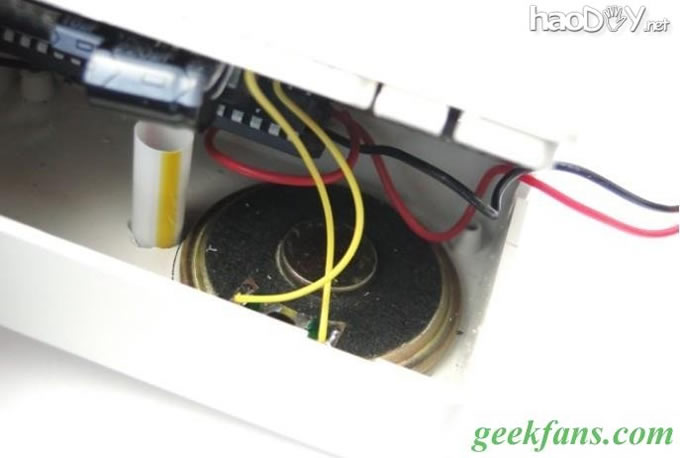

　　- 把扬声器和PCB装到指定的位置 扣好后盖

　　- 本计划回收4节7号电池(6V)

　　- 也可以用4节5号电池或3节5号电池取代

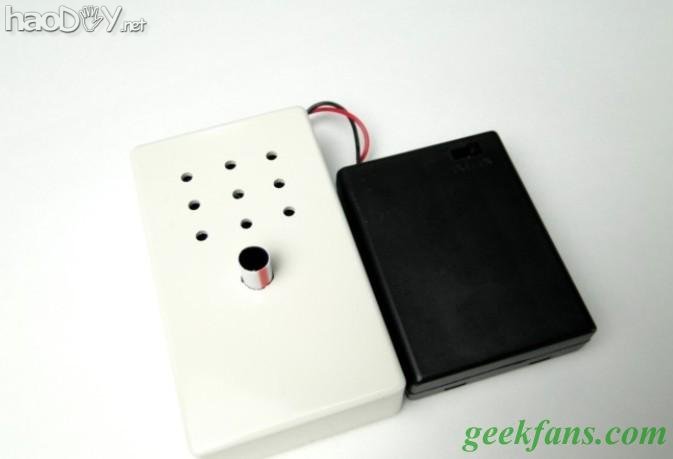

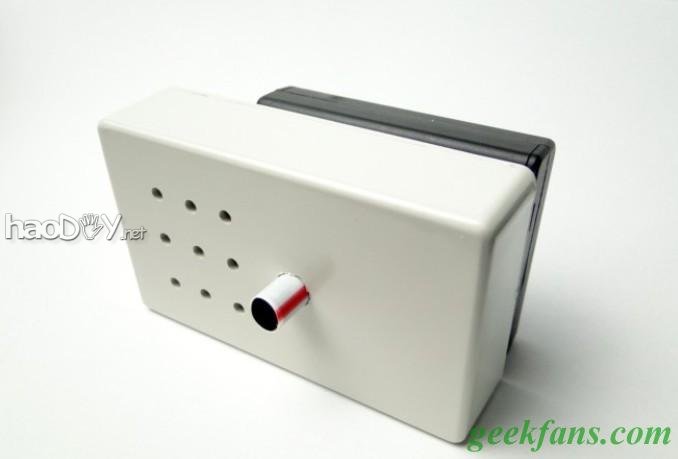

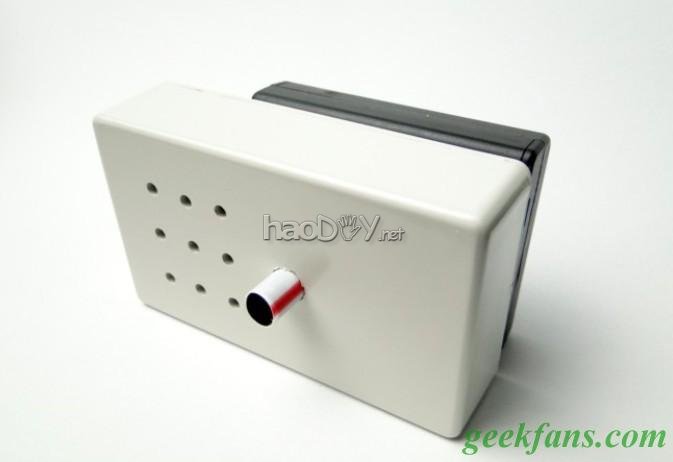

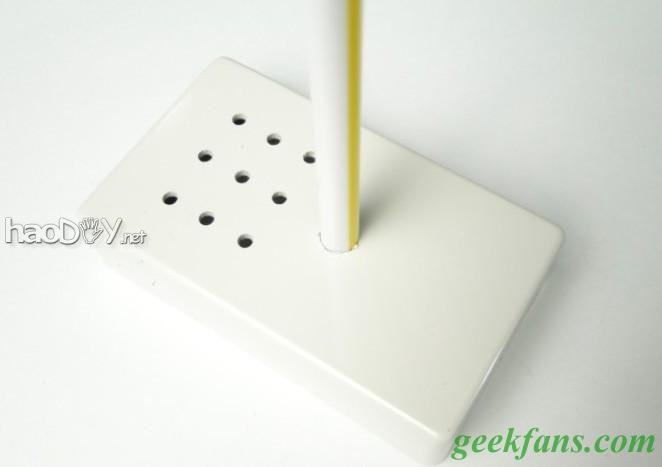

　　- 完成后的不和结果

　　- 打开开关 当有物体从吸管前通过期即可播放语音内容

　　视频

　　【留意事项】

　　-----------------------------------------------------------------------

　　# 当行使情形较暗时，取下遮光管可以获得更好的感到结果

　　# 如需行使5V外接电源供电，则必要在电源上并联220uF和0.1uF电容

　　# 不要在闪烁的光泽下行使，也许会导致语音失灵

　　# 可以回收STC12C5A32S2或STC12C5A60S2来完成制作

　　-----------------------------------------------------------------------
