TFT液晶显示屏

测量工作环境

温度：5~50℃，湿度：20%~90%RH，大气压：1 kPa

测量方法

甲醛：电化学原理   PM2.5：激光散射法   燃气：半导体

检测方式

自动

超标提示

按照国标设置预警值，蜂鸣器报警

甲醛测量范围

0~2mg/m3,  数字分辨率：0.001mg/m3,精度：±5%F.S

PM2.5测量范围

0~999ug/m3,分辨率：1ug/m3, 精度：±10% F.S

燃气检漏范围

0~25%LEL，等级：无泄漏，轻微泄漏，中等泄漏，严重泄漏

湿度测量范围

25%~90%RH

温度测量范围

-20~55℃

通过图来解说下整个设计的过程，以及使用的资料及驱动文件分享给大家。

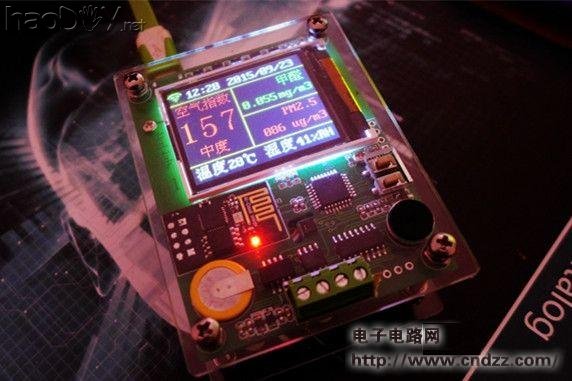

总体图

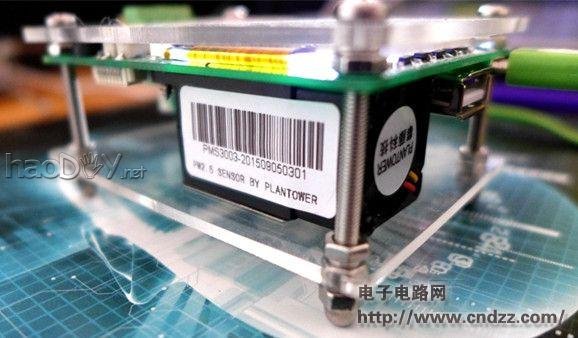

侧面PM2.5传感器

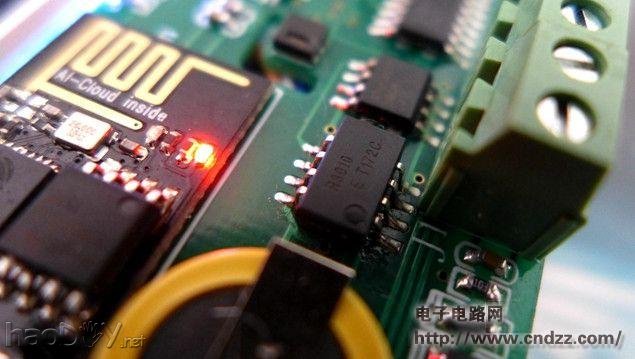

ESP8266和RX8010

ESP8266是现在成本较次的WiFi连接方案之一，之前用它做项目，现在将它的功能进行了深入的挖掘，现在用的是ＡＴ指令进行的联网和数据交换的任务，可以满足自己ＤＩＹ的乐趣，如果是用于产品响应时间很让人担忧，所以最近研究ESP8266的固件，看看能否通过ESP8266的片内编程解决响应时间及IO资源的问题。因为ESP8266的程序量交大，主要是最数据的上传交互，和其他的程序交叉使用，提取较为麻烦，有需求的朋友可以留邮箱或者QQ进行交流，也可添加本人QQ：1214814488或加群302341668进行交流。可提供APP和联网教程。

RX8010SJ是爱普生出的一颗时钟芯片，内部集成了时钟晶振，所以用起来较为方便，也不用担心晶振的选型。

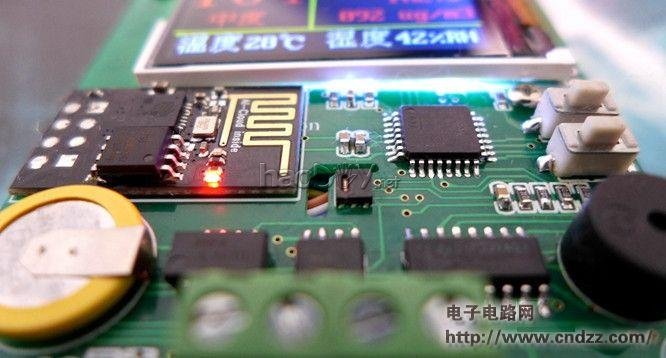

温湿度SHT20和STM8S005

SHT20应该是现在市面精确测量温湿度较为常用的器件，价格也相当的靠谱，当时想用TI的HDC1000，发愁如何进行焊接，所以放弃的使用。

由于SHT20、RX8010SJ、HDC1000都是IIC通讯的，所以附件驱动程序包括SHT20、RX8010SJ、HDC1000<span style="font-family:宋体;mso-ascii-font-family: Calibri;mso-ascii-theme-font:minor-latin;mso-fareast-font-family:宋体;mso-fareast</body></html>
