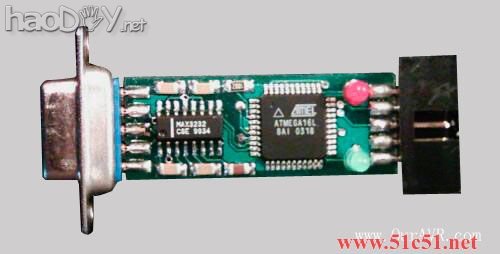

JtagICE 是一款经典的仿真器。它支持的芯片清单为：ATmega128, ATmega128L, ATmega16, ATmega162, ATmega162V, ATmega165, ATmega165V, ATmega169, ATmega169V, ATmega16L, ATmega32, ATmega323, ATmega323L, ATmega32L, ATmega64, ATmega64L 。 固然它不支持Mega8/48/88/168等较新的常用芯片，但却无损它的适用性。我们可以用这款 JtagICE仿真Mega16芯片举办开拓，开拓乐成后，才移植到M8/48/88/168上。只要开拓时留 意一下，移植并不会有坚苦。 行使贴面IC的结果图：

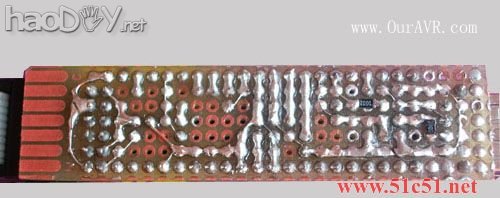

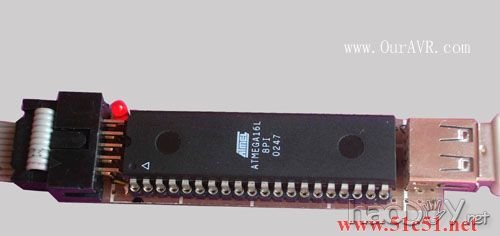

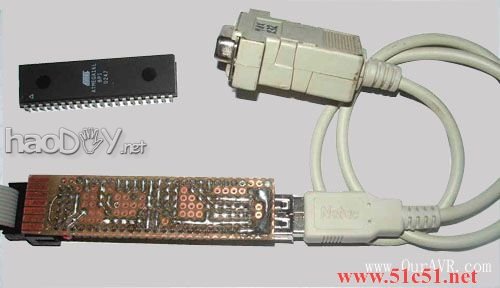

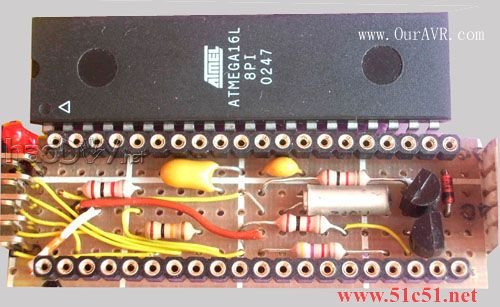

但行使贴面IC一个欠好的处所是，芯片无法拆下来(假如我们要从头烧录芯片的ROM，能拆下 来就利便多了)。以是，这个勾当，我们保举行使DIP40封装的Mega16. 以下是红日制作的实 物图：

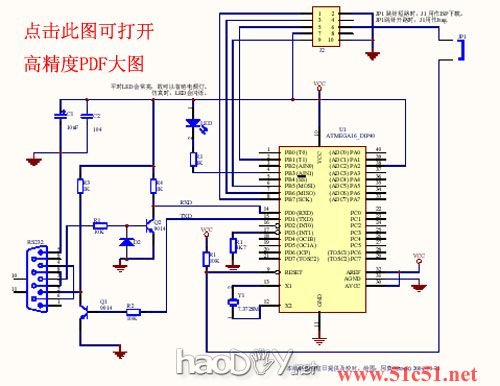

网上关于廉价Jtag的线路有很多种。红日按照汇集到的资料，计划出本文先容的最浅显、制 作最轻易的 JTAG。RS232接口是用分立件制作，当场取材，简朴靠得住. 本线路的J1双排十针座，既可以做Jtag，又可以做ISP(通过跳针JP1节制)。JP1跳针短路 时，J1用作ISP下载，利便更新本Jtag的ROM。J1 跳针开路时， 用作JTAG.

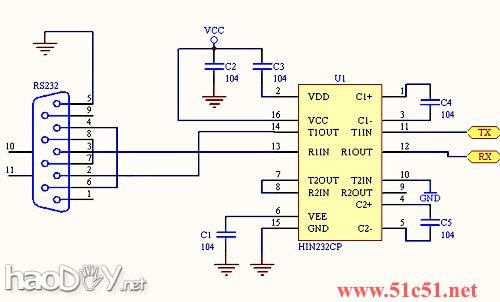

假如你有232芯片，可以按以下线路取代上面的分立件RS232部门：
烧录文件： 按以上的硬件制作好PCB后，搜查焊接无误，就可以举办烧录了。 烧录的要领有许多，我(armok)保举的一个要领是：将M16芯片从JTAG板上拆下来，放到平凡 的带ISP口的尝试板，行使SL-ISP1.32 软件，将本文附录所带的将AVR Studio 4.10 Rom 烧 录文件中的flash.rom 及 epprom.rom 直接烧入到Jtag ATmega16 就可以了。
|
