唱放在下倒也做过几台，但见识和经验都还太少太少。论坛上高手如云，实在不敢造次。但雀仔斑竹却点了在下的名，恭敬不如从命，只好胡说乱弹一气，不当之处，敬请大家批评指正。

    看到雀仔斑竹的点名后，我沉思了许久，20多年来玩LP的经历可以用“情迷黑胶、资深菜鸟”概括。记得第一次听LP应该是小学，是当时中国老百姓家里常见的那种薄膜唱片，高中时，随父母工作调动，搬家后的一位邻居是位“薄膜爱好者”，在他那里我蹭听了许多唱片，如各种样板戏、革命歌曲，外国的音乐属于封资修，很难看到，但我的邻居大哥似乎很有办法，我们还是在一起听了许多如拉威尔的《阿莱城的姑娘》、比才的《卡门》、《鸽子》等令我至今记忆犹新的东西。我自己的第一张黑胶唱片是大学毕业后在北京王府井外文书店买的，有《梁祝》、《春江花月夜》、《尼太。戈尔》等，从此就开始LP折腾，利用到上海出差，买了台中华206，价格是70元（接近我两个月工资），接在我DIY的晶体管放大器上开了声，当时那股高兴劲儿就别提了！
    之后是磁带和CD盛行的年代，黑胶唱片越来越不好找，我后来也就在一套先锋的组合音响上附带的LP唱机断断续续地听着唱片，其间也DIY过一些分立元件和IC的唱头放大器。
    差不多是4年前，我买了一台松下的1200MKII，这才真正开始了黑胶的探索之旅。松下的1200MKII是一台普及型的直驱唱机，最大特点是声音纯正、结实耐用，当时为它配套的是用伺服电源+场效应管以及土炮Marantz7的DIY唱放。

松下1200MKII唱机（该图片为借用）

    3年前，到广州工作，将那台1200送给了成都的好友。工作繁忙，一直就用CD系统对付着，直到2年前购入了THORENS的321。321是一台经典的带驱软盘，为了它，我先后DIY了一台并联稳压电源+场效应对管的唱放和以SV-6为蓝本的电子管唱放。
    那台场效应对管的唱放是参照安玉景老师推荐在2002年第7期《电子世界》上的文章制作的。采用了NS公司的NPD5564孪生JEFT管，论坛发烧友制作、赠送的印板，但是我没有采用原文推荐的蓄电池供电，而是用了以前制作CD解码器的R型变压器和并联稳压电路板。

安老师推荐的文章

场效应管唱放制作过程

    这台唱放我是抱着试验的想法制作的，使用的元件大多为手头现有的东西，但是，效果却出乎我的意料，它的声音准确，速度快，瞬态好，各段频响也很平衡。这应该是和它的衰减式RIAA网络采用计算机模拟软件技术设计的较为精确有关。
    后来，许多同学建议我上电子管的唱放，小笼馒头兄还不远千里借给我他的唱放，一试之下，我这个胆迷立刻喜欢上了电子管唱放。它的声音与我那台场效应对管的唱放最大的区别在于高频的细致度和飘逸感好。

    电子管唱放的制作：我当时首先考虑的是采用何种均衡网络的线路。众所周知，唱头放大器的均衡补偿网络有反馈式、衰减式和混合式之分，在晶体管和IC唱放中，很容易做出这3种形式，而电子管唱放很少使用混合式。

     综合各种因素和大家的建议，我最终选中了SV-6这个线路，同时按照李永活、河泊兄的建议在原线路的12AX7屏极输出的后面增加了12AU7的阴极输出级（最终使用了12BH7）。

#p#分页标题#e#

    结合有限的制作谈几点体会：
    1）选择适合自己的线路：LP有着悠久的历史，各种经典的线路有许多，但每个人的听音取向和情况都不同，应该结合自己的爱好选择和/或设计；
    2）均衡补偿网络的参数应该精确：均衡补偿网络参数的计算方式很多，目前虽然是以美国广播协会的RIAA为主，但是也存在一些其它的流派和方法。这在网上有许多介绍并可下载。但无论什么方法，都应该在参数的计算和元件的选择上精确。当然，在经验积累到一定程度时，完全可以根据自己的喜好改变均衡补偿网络的参数，做一台自己风格的唱放。
    3）注意屏蔽、防止干扰：唱放是微弱信号放大器，且处于系统的最前端，必须严格注意屏蔽，采取防止干扰的措施。如：分体电源、屏蔽、减震、点对点搭棚焊接等

放大部分电路

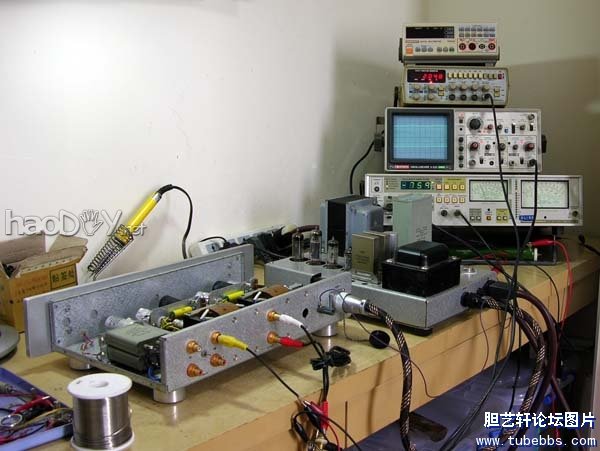

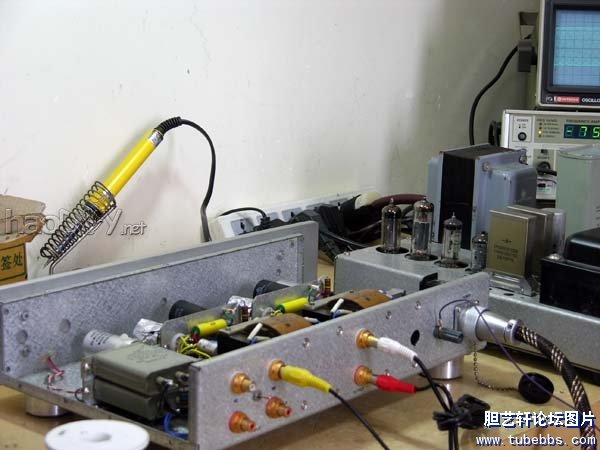

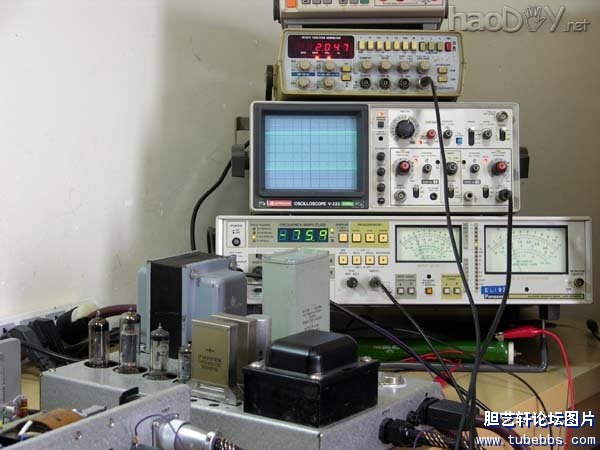

近年来，玩黑胶唱片的同学越来越多了，做LP唱放的人随着多了起来。从制作要求上说，唱放应该是音响系统中难度较大的一种放大器，它的电压放大倍数大，一般为100倍（mm，40db），而如果要连mc一起干的话，需要60db。相对于我们常用的前、后级放大器个人观点它的难度有三： 1.处于系统最前面，轻微的失真和音色、音质变化将对整个系统声音影响很大； 2.高倍数放大器的噪声控制； 3.RIAA均衡网络。 前两个问题与一般前级放大器是共通的，而RIAA唱头放大器特有的东西。是教科书上，网络上都有许多RIAA的阻容元件设计计算公式，也有一些名机的成熟线路。但是，是不是按照公式计算出来、精选元件数据装上去就万事大吉了呢？窃认为不这么简单。 先放下RIAA不谈，一个放大器都有它特定的频响曲线，各种单元放大器又有它不同的工作点和相配合的阻容元件，而在一个特定的放大器线路和一堆阻容元件中插入RIAA网络，那么最终的唱放频响曲线将是这3者的联合作用。不同的线路插入相同的RIAA网络最终的频响曲线势必不同。打个不十分贴切的比方，就象需要根据不同的扬声器来设计、调整不同的分音器，而不是用一个“标准”的分音器去套用各种扬声器的道理一样。 前些日子，在下测试自己DIY的唱放的RIAA曲线并进行了调整。发现原来的曲线偏差和前后元件数据变化还是很大的。 所以建议大家在完成了自己DIY的唱放之后，兴奋之余，别忘了花点时间测试一下它的频响曲线。 具体的测试方法和前级放大器接近，在业余条件下可以： 1.对高阻输出的唱头放大器，按10K~20K加负载，对低阻者，可以按照其输出阻抗加负载（比如600欧姆）， 2.对mm唱放，调整信号发生器输出信号为1KHz、5mV， 3.将信号输入唱放，将此时输出端的输出信号电平记录下来，设定为0db， 4.将标准中规定的各频率信号输入唱放，记录输出电平，计算后就可以得到唱放的频率响应曲线； 5.将曲线与标准的曲线（可参考下表）比较，即可得出两者的偏差。       下面的几个照片是在下实际测试和调整时的情况。 请大家批评指正。
