这是一个项目，我一直想做的事，但推迟很长一段时间。这一年多一直在做。部分原因是因为有这么多优秀的唱机前置放大器的存在，我有点担心，这是超出了我的设计技能。花了一年多的时间得到它，让我满意的。沿途有几个迭代和很多的挫折。我的目标是做一个前级放大器不会尴尬的建设者，性能较差。我用了许多商业产品进行比较。我的想法是何苦来设计和建造的东西，已经可以以较低的成本。事实证明，这是不便宜也不复杂的，我第一次希望。我想在0.5 dBV的RIAA曲线，低失真和-90 dBV的噪声信号的回应。前两个很容易的，对噪声的信号不是。RIAA曲线和唱机前置放大器固有的各种问题，我做了很多的研究。我试图主动，被动和主动和被动相结合的均衡。所有的工作都有着积极的特点和所有有负功能。我尝试了多种配置和管类型。最终的设计使用我熟悉的东西。输入级是一个对称的SRPP。它助长了的无源均衡网络。几乎是相同的与所述第一和第二阶段，是直接耦合到第三阶段，这是一个阴极跟随。我最终使用黄金的引脚JJ ECC83S在两者的的SRPP阶段和一半的ECC81（12AT7）用于阴极从动。在45分贝的增益足够我用的高输出MC唱头（我使用一个Dynavector的10X5天龙DL-110的替代品）来驱动被动式音量控制，要养活一家对Oddblocks。最初的设计尝试使用其他管，但没有足够的增益的SRPP配置中。ECC803S管JJ的性能几乎是一样好作为黄金引脚JJ ECC83S的，是一个成本较低的选择。配对，但一定要问清楚。第三阶段，几乎是可选的，是足够低（14K），以推动大部分线路的阶段前置放大器和一个100K的被动音量控制功率放大器的输出阻抗的SRPP。我加了那个阶段，因此，这将有可能推动长的电缆及以下的设备，低阻抗输入。它实际上是可能的，足够的量去推动一些高灵敏度300欧姆阻抗的耳机。的前置放大器被设计用于移动磁铁（MM）和高输出的动圈（MC）墨盒的信号电平超过2.0毫伏。我认为最好的方式来处理低输出MC唱头的输出变压器，所以没有试图处理这个项目。在原理图中，我的方式来获得高达3 dB的增益，但一个微小的牺牲更多的噪音。该项目的名称来自另一个DIYer们（谢谢你，肖恩）。我的建议和要求，他是最好的。他赢得了一个“Oddwatt T-恤”的想法。
照片1：Groovewatt III型DIY管RIAA唱机前置放大器警告：本项目采用危险和潜在的致命的电压水平。如果您不熟悉或感觉不舒服的电压工作，我强烈建议你不要试图项目。
设计目标 - 管（阀）RIAA唱机前置放大器的项目
几乎是模块化的，几乎是相同的两个增益级的实际设计。均衡部分的电路值是确切的需要和电阻器的情况下，你可能会需要几台小型系列，以获得所需的值。有些偏差是可能的，它会改变的RIAA响应，实际的偏差量将最有可能是听不见的。我发现11k的电阻零件快速 我用我所有音响级电容（在这种情况下，詹特伦）旁路电容和质量electolytics。输出电容应是一个“聚”上限为最好的结果。我所用詹特伦银Z为我喜欢他们的声音。这些体积较大，所以记住这一点，在设计布局时。然而，在这两种情况下我用了一个Auricap级间耦合电容，优质的品牌应该是令人满意的。在这两种情况下，的电容往往会“味道”的整体声音。如果你知道他们的声音，像其他一些品牌，通过各种手段使用它们。
零件，可快速， 在较早的版本中，我想有能力做单记录以及立体声。所以，我包括一个开关，连接两个通道的输入（见下面的照片是较早的版本）。

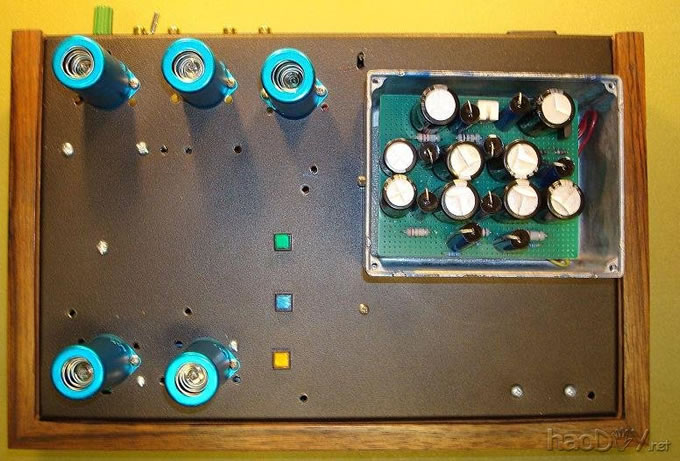

照片2：Groovewatt阀门RIAA唱机前置放大器，突出管
#p#分页标题#e#实际上有两种不同的放大器的照片显示。一个机箱顶部的管子（照片2）是第一个建立和前置放大器在照片1所示的是第三的构建。第一次构建展示了如何分离和屏蔽的低噪声（照片5至7）的各种preampifier部分。第三个构建采用屏蔽不同，有一个更紧凑的布置的有源电路。我不能过分强调这个项目的屏蔽和良好的接地措施的重要性。两个前置放大器是电相同，除了不同的价值和品牌的输出电容。使用一个4.7uF的WIMA和后来的一个1.0 uF的输出耦合詹特伦银Z的原始版本。除非你需要驱动低阻抗前置放大器（以下10K左右）的1 uF的输出电容是相当足够让响应20 Hz范围内。另一个区别是使用金襟针的JJ ECC83S管到位的JJ ECC803S。JJ黄金的引脚ECC83S管约1〜1.5分贝安静的。这让我达到-90伏分贝的噪音水平，我所追求的。
电源供应器 - 管RIAA唱机前置放大器电源是相当简单的设计。它采用了廉价的变压器Edcor。磁环最有可能会更好，但我无法找到一个便宜的和适当的小。我没有找到近3磅，直径约5英寸。高电压经过整流的离散固态整流器。指定的（UF4007）是一个快速的恢复品种和不应该使用标准整流器。该过滤器的部分被分成两个单独的字符串，一个用于每个通道。这样做是为了增强信道分离。电解过滤器盖绕过音频级的多边形。在一个版本中我用LR8N的固态稳压器的高电压串。他们工作得很好，但他们似乎并没有提高整体的S / N和并发症，我觉得是没有道理的。个别信道滤波器的部分以外的主电源壳体和机箱前部附近，可以看出在矩形PCB。一个LED电源指示器位于正下方的右侧顶端格栅。烧烤BTW从五金商店，是一个“踢面板的屏幕门”的部分。

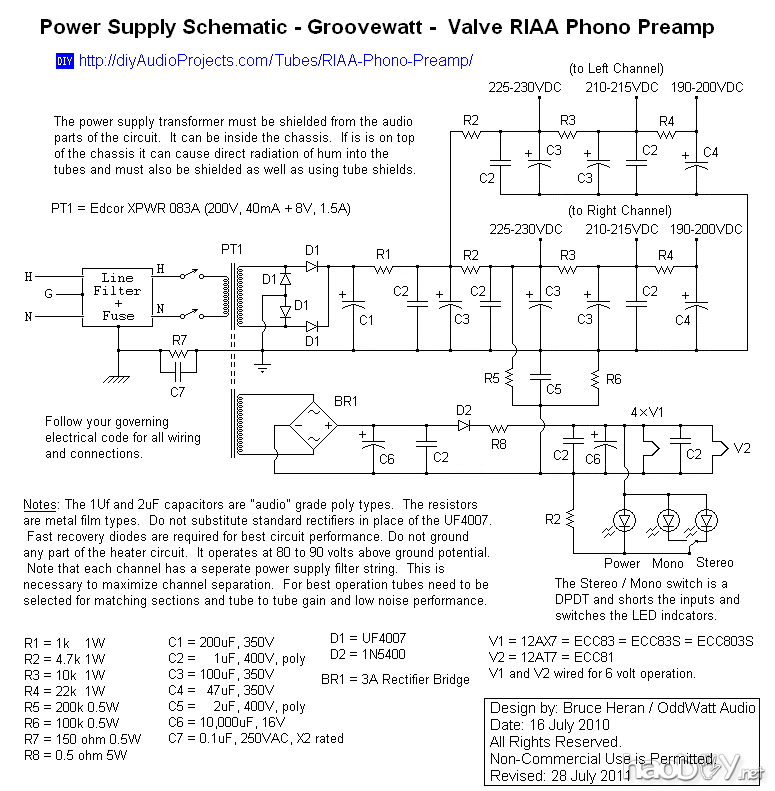

图1：电源原理图 - Groovewatt管（阀）RIAA唱机前置放大器
加热器电源 - 管RIAA唱机前置放大器我采用了DC上的加热器。8.5伏绕组的变压器是由一个全波桥式整流和滤波。然后，它被路由通过一个单一的固态整流器（下降约0.7伏的直流电压）和一个1.5欧姆的电阻器的第二过滤器，然后施加到管加热器。原理图上所示的值的电阻为0.5欧姆，在这些值之间的实际值可以是。这是一定程度上取决于整流器，滤波电容和变压器。当然，你可以使用一个6伏的稳压器，如7806。这将需要处理约1.5安培，并需要一个散热器。加热器接地回路不得。我申请一个正电压约80伏的加热器电路保护的SRPP管从过度阴极加热器电位。他们会失败，如果你不这样做。得到的正电压从一个分压器串源自B +。两个阶段的过滤是必要的，以减少噪音水平至令人满意的水平。不要省略分频器字符串中的聚上限，并使用较大的值，这是不必要的。几乎没有由分频器字符串（超过由分频器自己使用少量）绘制的电流，并从加热器电路有没有返回路径。的电压只提供了一个参考的加热器。下面的照片显示了电源。请注意，电源被载于额外的铝enclosue和盖在此照片中除去。PCB的照片是从另一个项目。

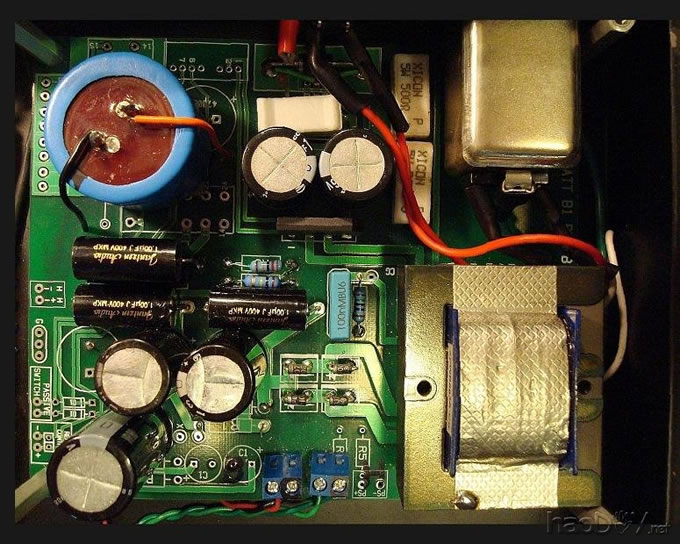

照片3：电源 - Groovewatt管（阀）RIAA唱机前置放大器
建设 - 管RIAA唱机前置放大器这是一个高增益电路，并需要作这样的处理。开环增益（忽略RIAA部分的损失）是在60-70分贝范围内，因此它是相当敏感，拿起噪音和嗡嗡声。布局是非常重要的。输入插孔的信号路径的第一个SRPP要短。如果超过约1-2英寸（25到50毫米），它需要以被屏蔽。被动均衡部中的组件需要被从电源分离。我建议，底盘部分被分隔成。电源线和信号线和组件时，应分开可能和交叉成直角时，他们不能分开。可能会出现问题，因为它是无屏蔽的电源变压器。管屏蔽的使用是必不可少的，即使在管是机箱内部的，因为它们容易拾取环境噪声。电源的主要组成部分中包含的金属壳体内。即使交流开关是该领域内。有一个单点附近的电源输入，所有的机箱上的理由来。我总是用三线IEC连接器和组合AC /线路输入滤波器和积分熔断器组件。您可以选择有一个电源开关或没有。这将取决于你的系统。如果您选择不有，一个B +待机开关是为了。我有一个电源开关。

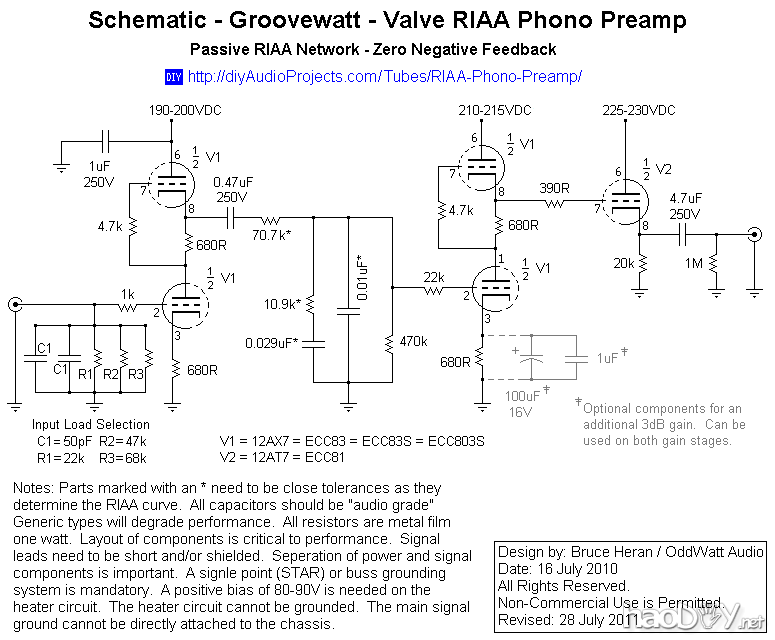

图2：的原理 - Groovewatt管（阀）RIAA唱机前置放大器对于额外的管放大器的设计和施工提示，请参阅真空管放大器的设计和施工技巧和建议。另外，我已经发布了一个#p#分页标题#e#电子管放大器配线颜色代码，您可以使用在施工期间的一些建议。

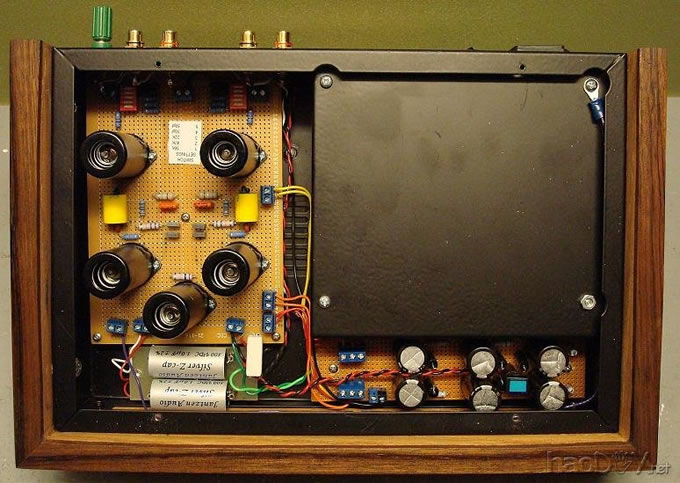

照片4：PS量在的地方Groovewatt管RIAA唱机前置放大器的内部视图
大会的验证和启动首先看是否有松动的电线和元件。打开机箱倒过来，摇晃它。你可能会惊讶有多少垃圾掉出来。插入保险丝和管。不要连接到任何立体声齿轮（以防万一出现灾难性的故障）。将电源线连接到前置放大器，并打开开关。不要将电源线连接到AC电源，直到后来。这保证了，你不会成为电路的一部分的事件，有一个短的底盘。电压表连接到引脚6上的第一个阶段SRPP。这是中点和适当的初始操作是最好的指示。设置的范围（如果没有自动检测仪）300-500伏特。将电源线插入交流电源插座。观看抄表。 它应该在80-120伏的范围内，约30秒后。如果它仍然是零，或者是大大超出该范围，拔下电源线从电源插座和，寻找某种接线错误。如果是在适当的范围内移动的“热”探头教的SRPP管（引脚6）依次应该是，一般的电压范围内。的变化是因为在管的两个三极管之间的增益的差异。然后，检查引脚8和引脚3上的ECC81。读数应在同一范围内。如果有任何的读数，或有电弧，火花等，断开电源线，并查找错误。下一步检查加热器电路上的电压。引脚之间的4个或5和9上的ECC83s它应该是接近6伏直流电压。一点点（最多至约0.25伏）的上方或下方的罚款。然后测量直流电压从引脚9任何管上的B +接地。它应该是在70伏和90伏之间。任何时候，任何的读数有很大的不同，你应该停止，并确定故障发生的原因。如果所有的读数下降到适当的范围内，您现在可以尝试在您的系统中的前置放大器。如果有过多的嗡嗡声，噪音或不会发出声音，那么你就需要去查找错误。 下面的照片显示（以较早者为准）Groovewatt建设，突出在照片2所示管内部的意见。
照片5：卸下外盖的顶视图PS - Groovewatt管RIAA唱机前置放大器

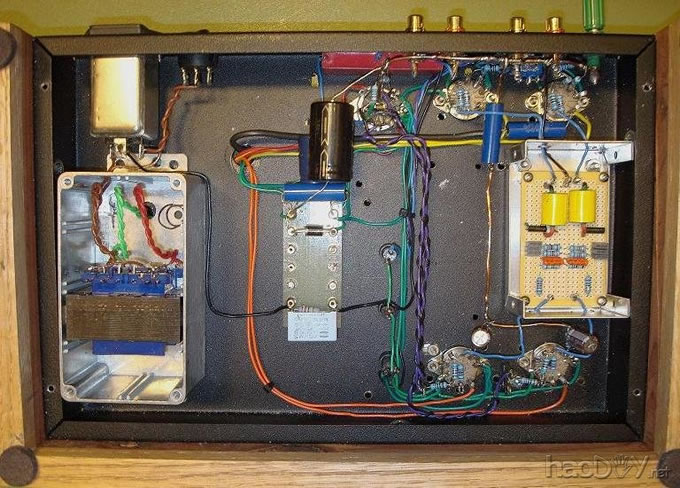

照片6：里面还包含了已删除 - Groovewatt管RIAA唱机前置放大器的

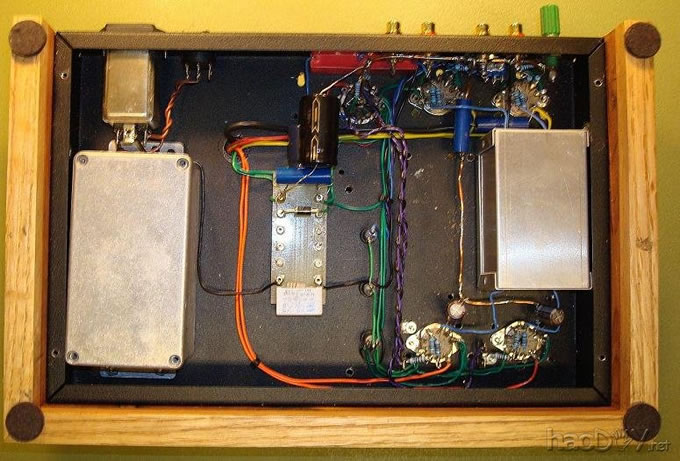

图片7：内部视图覆盖的地方 - Groovewatt管RIAA唱机前置放大器
实测性能 - Groovewatt管RIAA唱机前置放大器此前置放大器的测试一直是个挑战。我试过很多的方法来验证，RIAA标准是满足，实际上什么是S / N等。我不知道，我提出以下符合“行业标准”，但它应该给你一些感觉的整体表现。 性能测试设备的设置包括：
失真度：（包括嗡嗡声和噪音）：0.6％至0.7％之间的任何频率20 Hz到20 kHz，在1伏RMS输出为10K的电阻性负载。失真是不变到超过20伏的输出。 信号噪声，包括哼道：优于85分贝以下一伏RMS输出，宽带，加权。的第二个构建的测量表明一个信号噪声比（SNR）约91 dBV的。 频率响应：符合RIAA标准从20 Hz至18 kHz在0.3分贝。在20 kHz和减3分贝在27 kHz的是零下0.8分贝的。在上频极端的是有些管的偏差取决于不同品牌和类型（例如的NOS 12AX7s，与欧洲规格的新的生产）的建设和在某些情况下，米勒电容的差异部分是由于有一些不同的响应曲线。 在1 kHz 增益：增益为45 DBV。 阻抗：输入阻抗（和电容）通过DIP开关设置，以适应不同的墨盒。输出阻抗是250欧姆左右。
听注意事项 - Groovewatt的管唱机前置放大器一如往常你的结果可能会从矿山和什么不同，可能有所不同，怎么听。我的主要系统包括一对马丁·罗根特斯（实是由一对的Oddblocks采用#p#分页标题#e#蓝色玻璃的JJ EL34L管，一对7立方英尺低音炮的15英寸驱动器供电的放大器100 ）驱动（所以我使用了一块SS齿轮为这个应用程序，它的工作原理），信号分离处理的马尔尚24 dB /倍频程电子分频设置为50赫兹，一个Forewatt管线级前置放大器（通常在被动模式下），一个OPPO的BDP83SE的数字信号源，双701的直接驱动转盘与Dynavector 10X5 MC唱头和唱机前置放大器的一个Simaudio月球LP3（用于比较的GrooveWatt）的备份。音频互连是由Audioquest。声音随着在GrooveWatt，是非常顺利，但不缺乏细节。它是全范围内与固体定义良好的低音。声场是在月球LP3约宽。只有在全增益前置放大器在主动模式下是没有任何背景噪音。流淌的乐曲中顺利地从一个完全黑暗的背景。这是比任何我自己的LP安静。月亮是安静，但它是其中最安静的唱机前置放大器（约-105 DBV）。 UPDATE - 2011年11月22日-布鲁斯的股份详细的听力笔记6唱机前置放大器，包括Groovewatt。非正式六RIAA唱机前置放大器的比较详细的资料。
其他信息所有DIY项目，它是一个过程，最终的结果，我非常希望能够做一些优化。敬请关注的Groovewatt管RIAA唱机前置放大器的支持和更新线程在论坛上的变化（如果有的话）将显示第一。您也可以使用线程来提出问题或发表评论。这不是一个简单的项目，但同样是在专家级。它适合于一些轧管。我试图6N1P管的阴极跟随和不喜欢的声音尽可能多的ECC81类型。不同的品牌将颜色的声音。一定要使用低噪声和增益匹配管，以获得最佳性能。我希望这个项目能够给你听，因为它确实对我很高兴 (责任编辑：admin) |
的10.9k的地方，不会弄乱符合RIAA曲线多。电容应具有公差接近，你可以得到。我用一个电容米，从大批量样品的选择我。同时与电阻器和电容器，更接近的值的性能就越好。
