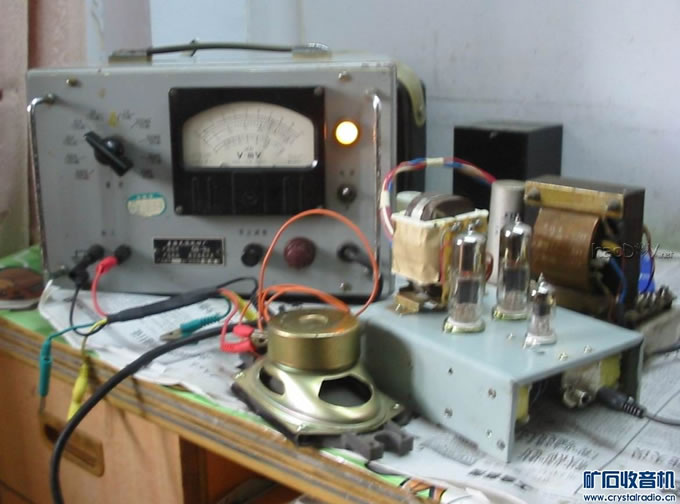

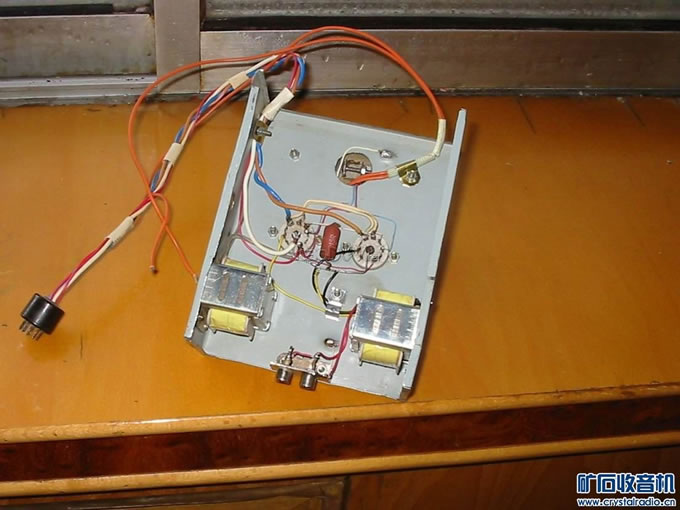

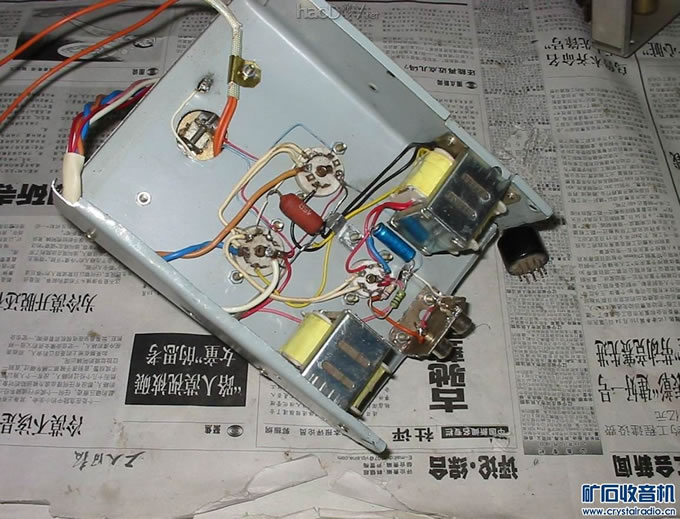

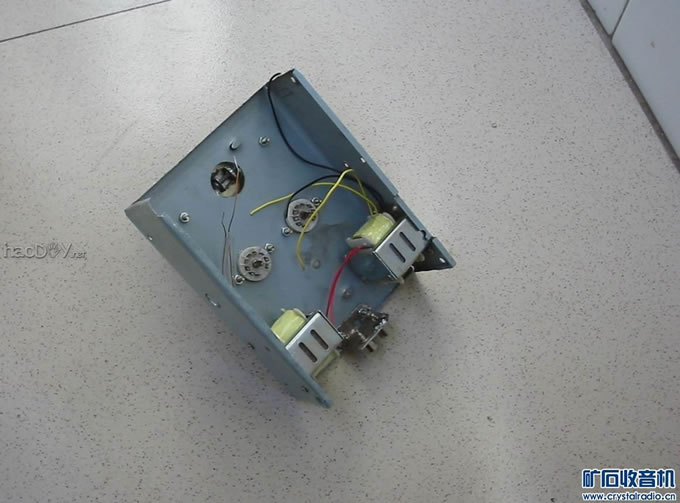

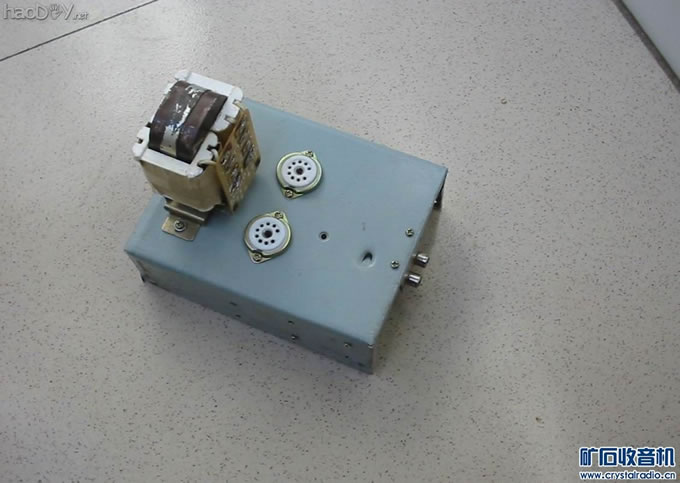

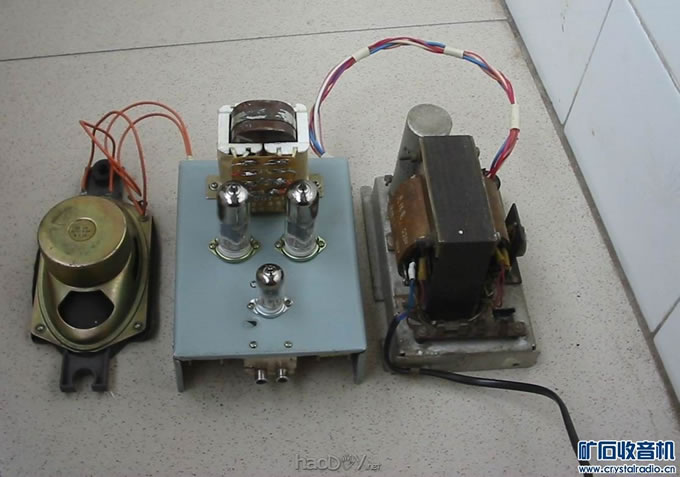

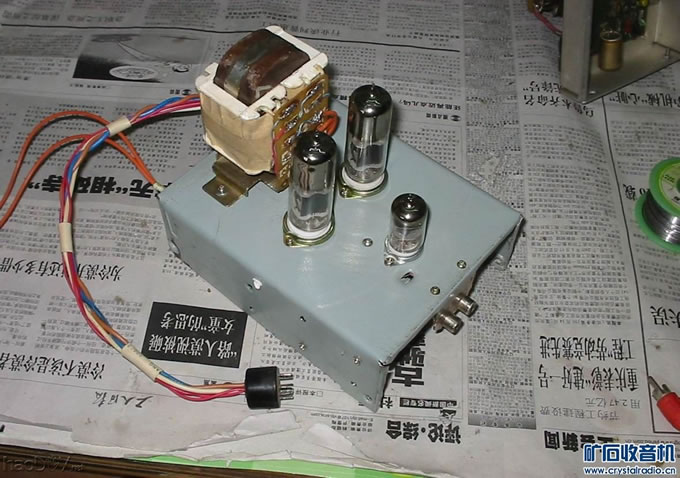

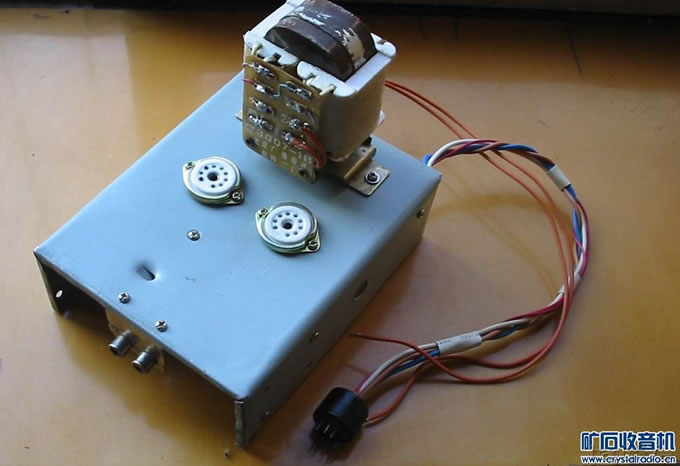

6，组装接线 （未设推动级，只有输出级，结果音轻，效果不理想）。 图     7，改动 增加一只6J1做推动级（接成三极管用），基本成功。 图    五：指标 因信号发生器不在手头，用电脑放MP3，用GB-9B电子管电压表测量喇叭两端，最大输出时 7 V。估计应在5W左右。 图  输入变压器数据为直径0.09线初级2000圈，次级2000X2即可。 输出变压器我用的是6S6管，（其输出功率约5W）故其铁芯用20W左右的铁芯，您若用6P3推挽，其输出功率约25W，故铁芯应采用65W以上的，6P3推挽输出变压器的数据请您在网上查一下，另外，您所用的直流高压是多少，高压的取值会影响到6P3的内阻，输出阻抗，则变压器的参数亦应随之变化 (责任编辑：admin) |
