混搭的乐趣——西电WE106/WE20A+TANGO牛电子管胆前级制作

时间:2013-02-11 18:41来源:未知 作者:ecc32 点击:
四、试听 听的过程断断续续持续了一个月,使用了CD、LP音源进行,其间也根据试听进行了多次元件、参数调整。

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(上)



    一.实践和观点


    前置放大器(以下简称“前级”)是Hi-Fi系统中重要组成部分,也是发烧友颇为重视、甚至引发种种争议的一个东西。在叙述本人的制作之前,我想引用《前置放大器设计发展史》(【日】是枝重治著韩昌升译袁橹林校,以下简称《前史》)的文章,结合个人在前级放大器方面有限的实践,谈谈对前级的一些看法。作于1985年、发表于1987年的《前置放大器设计发展史》从前30年前级的各种线路设计、音质评价入手,分析了各种前级的电路、声音特征,是截止目前我读过的最全面、客观的关于前级的文章(如果说有些许不足,那就是对颇为重要的WE系列前级研究的没有提及)。虽然,作者仅仅是一位业余研究家。但其一些观点在时隔20多年后的今天读来还时时令人拍案叫绝。
    按照《前史》作者的预测,随着密纹唱片的出现而发展起来的前级。对于广泛使用的CD唱机、不再需要通过RIAA均衡器的情况。势必分成两个方向来发展:

    第一个方向是专搞选择功能和音量调节功能而成为所谓“选择箱(select box)”式的存在。
    第二个方向是设置十分讲究的音质调整电路,借以维持前置放大器的存在。

    (以上斜体字为《前史》原文摘抄,下同)
    前级经过了20多年的技术发展,十分准确的印证了是枝重治的预言。
    在目前,我接触的发烧友中,持上述两种观点并身体力行的都存在。甚至更有人认为,只要放大器的放大倍数足够、能调音量,前级就是一个可有可无的东西。
    而在下的实际听音和分析认为,夹在CD机(或其它声源)与功率放大器之间的变压器或电位器无源前级能否出好声,不仅仅取决于它本身,还和前面的CD机的输出特性和能力有关。电压的增益与功率的放大实在是两回事情。一部分无源前级在播放小作品时柔媚动人、但大作品时显得动态不足,相对较柔弱也是这个原因。
    “只要放大器的放大倍数足够,有可以调整音量的后级放大器或在CD、DAC输出端可以调整音量,前级就是一个可有可无的东西。” 的观点,在下不敢苟同,这个观点是片面的,持这个观点的人可能还没有理解前级存在的根本意义所在。
    至于在下本人,因为以交响乐为欣赏主体,故一直在学习、实践有源前级,试图将前级作为一种音质调整器件对待。



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(上)



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(上)
线路与电源图


    《前史》作者的某些观点十分富于见解并有趣,比如:


    1)设计前置放大器的必要条件
    在前置放大器设计家中,是不乏性格独特的人物的。笔者以为,只有对于事物很执著、具有躁郁气质的人,才能制作也良好的作品来,如前所述,前置放大器这种东西只靠在电路下工夫是并不能做得好的。它要求设计者必须是入迷的音乐爱好者,同时又是能对事物进行系统性分析,从人-机之间的有机结合的角度来对待机器的人。笔者基至认为考虑前置放大器的电路和考虑前置放大器整体在本质上是互不相关的两码事,并且还要断然地讲这一点是最重要的!有趣的是,在有名的前置放大器设计家中,很少有专门搞电路的人。像最著名的S.B. Marantz就是如此。他曾是一名美工设计师。
    在下曾对这段话感到非常困惑,经过了这些年的前级实践。目前,对这个观点有了初步理解:
    在音响放大器系统中,前级是掌控重播声音神韵的主角。
    前级的作用除音量控制、功能切换和阻抗匹配之外,存在的最根本目的是掌控整个放大器系统的神韵!它决定了系统声音的音响性和音乐性。从HI-FI角度,发烧友常说的“线条、动态、声场、包围感、临场感………”都取决于前级。从这个意义上说,仅仅保证前级电路技术的正确性是远远不足够的!
    制作一部优秀的前级除了技术正确之外,对作者的音乐素养和对正确声音的把握能力要求比后级更高。电子技术,在放大器尤其是前级制作充当是“解决问题”的角色。而艺术修养对声音的正确与否的把握是“发现问题”的基础。所以,在前级的制作中艺术性优先于技术性。在目前的技术条件下,试图仅靠电路技术、仪器测试就可以做出好前级是不可能的。


    2)稳压电源在前级的应用
    然而如果从设计思想来看,首位又应该给哪一个呢?我认为应属于辰口肇氏的针对包络失真采取了措施的前置放大器。这是一个革命性的前置放大器,是本着“放大器不过是电源的调制器”这一想法出发设计的先驱。本机的特点是全部废除了去耦电路和采用了稳压电源。辰口氏的意见是,去耦电路的能力随着频率的下降而下降,当接近直流时更是如此,会产生不可忽视的包络变动。因此,他给交流放大器用上了到那时为止主要是用于直流放大器的稳压电源,并在设计交流放大器式前置放大器时,特别注意了耦合时间常数的选取。辰口氏前置放大器是和前述和田氏放大器同样都提出了重要的设计思想,而且是提出了更为重要的设计思想的。辰口氏前置放大器可以说是奠定了今天具在代表性的电子管式前置放大器美国Audio Research公司SP-10基础。
    Audio Audio公司的SP-10从一切方面说都属于电子管式负反馈型均衡电路的最成熟的产品。可以说它把Marantz型电路发展到了登峰造极的地步。其均衡电路的初级与次级都采用了6DJ8两管并联。
    它最值得注意的地方是电源,十分讲究。它为均衡电路中两管并联的6DJ8分别设置了独立的稳压电路,仅均衡电路就总共用了6个稳压电源。稳压电路由半导体构成,可以说相当于并联去耦电路中的去耦电阻,而作为它们后盾的则是以6L6GC为调整管的稳压电源(图40)。这就完全消除了各级通过电源而产生的耦合。
    做得最彻底的是灯丝电源,也是由各自独立的稳压电路对左右声道各放大级供电的。
    是笔者极为喜爱的一种前置放大器。笔者认为它不失为最后装点重视均衡型控制放大器的极为成功之作。
    在发烧友的讨论之中,前级的高压电源用还是不用稳压电源一直争执不下,比较有代表性的观点是说用了稳压电源之后,声音会缺乏活力、会“死”、“硬”。甚至有人提出在市电稳定的情况下,根本不必用稳压电源。是这样的吗?#p#分页标题#e#
    姑且不论“放大器不过是电源的调制器”这句话是否说的过了头,我想,说电源与放大部分合在一起共同决定了放大器最后的声音应该是公认的事实。
    在论述稳压电源的传统教科书中,往往是从电路自身特点入手讲述的,关注的是负载变化调整率、内阻、纹波等参数指标,但这些指标又对声音造成了什么影响呢?教科书大多是不屑一顾的。从电路分析可知,一个典型的电子管串联稳压电源,从取样放大端看过去,就是一个深度负反馈的高倍放大器,它将来自负载端的变化放大、与基准稳压管比较以后,输出信号驱动调整管完成电压的稳定化调节。从这个意义上说,它也有频响范围和时间常数、内阻等一般放大器固有的特征,这些参数如何选择?如何与放大器配合最终就决定了放大器的音质和音色?具有足够宽的频响范围和足够低的时间常数、内阻的稳压电源是保证放大器HI-FI性能的必要保证。而在下的观点,稳压电源的频宽和时间常数、内阻等参数应该与放大部分保持相近,一个指标很好的电源配合一个不好的放大部分或反之都是一种失衡和不协调。
    在以往的实践中,在下也遇到过许多发烧友所说的稳压电源的种种弊端,在下看来,有两个可能性,一是稳压电源与放大器之间的参数没有实现良好的配合,二是没有设计、制作出技术基本正确的稳压电源的。在下前级实践的后期,试验线路的高压电源都无一例外地采用了电子管串联稳压电源。
    举例来说,使用了稳压电源导致声音干硬的放大器,多数是两者之一的频宽不够导致在中频、或中高频段能量堆积造成的;而低音不足的大多是电源的内阻不够低、或者放大器本身的频响不够。
    前级的灯丝使用直流还是交流?要不要稳压?也是许多发烧友争论的问题。在下的体会是:用什么样子的灯丝供电方式无论对直热、旁热管的声音都有至关重要的影响。
    而前级用交流灯丝,由于交流电的特征会对声音造成叠加交流噪声,如果认真处理,可能是不可闻的,但这不等于没有噪声,这个噪声及其谐波会对最终的声音造成影响。基于此,在下建议前级宜使用直流灯丝、如果高压稳压的话灯丝最好也使用稳压电源。同时,还应该注意直流灯丝的滤波方式,使用灯丝扼流圈相对C、CRC滤波可使供电波形更加圆滑而对声音有正面的作用。同一个放大线路中的各个电子管灯丝采用相同的供电方式也可使声音的一致性好。

    3)关于负反馈
    要说音色发暗而单薄,这并不只限于SA-X才如此,而是以玛克 · 雷文森为起点的许多现代型前置放大器的通病。不管是电子管式还是晶体管式,一般来说只要反馈加得深,就会表现出这一倾向。不论在负反馈回路或其他方面想什么办法,这种倾向也是绝对不会被改变的。
    笔者一直感到奇怪而不能理解的是,世上的前置放大器设计者在听到这种声音时难道就心安理得么?
    在以往的实践中,在下也曾经是深度、大环路负反馈的推崇者,它的声音厚实、稳重,可以有效地展宽频响、抑制噪声。但,同时又可能导致音色暗淡、缺乏活力。
    在这种情况下,小环路、局部、浅度负反馈是一条中间路线。
    此外,大环路负反馈不可忽视的问题是相移。对于使用变压器输出的前级这点尤为重要。





二.本次的前级制作



    1、线路选择
    有时,线路的选择实际上是管型的选择。常见的前级用管型有小9脚管、大8脚管、直热管(也有大小之分),还有较另类的----用功率管的。各自都有其声音特点。8脚管在声音的从容、宽松度上较9脚管有天生的优势。
    线路的第一级使用了最常见的五极管---6J7,对五极管的声音特点,论坛前段时间有过争论,有人认为它频响窄,声音染色大等,但在下认为,这是片面的。五极管应用得当的话,并不存在频响的问题,且动态强劲、声音浓郁,具有独特的味道。第二级管子采用单三极管6J5,接输出变压器输出。放大线路借鉴了WE106、稳压电源部分借鉴了WE20A。
    WE106是WE生产的一款铭机。



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)
WE106电路图



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)
WE106外形图


    而WE20A也是WE家族中一款非常有名和经典的稳压电源,它与WE1126前级配合后造就了颇有“帝王气”的雄浑声音。

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)

WE20A电路图

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)
WE1126外形图


    本次的线路按照WE106、WE20A的线路框架进行修改而成,同时,也得到了杭州的8148兄和上海天和兄的多次指导,参考了他们制作的线路。

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)
前级放大部分线路图




混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)
#p#分页标题#e#
前级电源部分线路图



    2)本前级的设计要点和关键零件选择
    综上述,在下设计、制作前级的基本概念是:
    音乐性和音响性兼顾,音乐性优先;
    高压采用稳压电源,直流灯丝或稳压。注重稳压电源与放大器之间配合的设计和调整;
    尽量采用小环路、较浅的负反馈;
    发烧友都知道,一个放大器在方案设计阶段需要考虑很多的问题:目前系统的状态、希望这个机器起到什么作用、音质音色要求、电路框架、元件可得性、机壳方案、造价等等。必须指出的是:考虑任何放大器的方案都应该站在系统的角度考虑。比如,我这次的制作是在211PP放大器完工的情况下开始的,做这个前级是为了能配合211PP推动TANNOY CanterburySE音箱。这个前级的核心考虑有:
    使用输出变压器:目的在于获得较好的声音密度,改善系统的音乐性;
    第一级使用五极管,试图获得较大的动态和浓郁的声音;
    稳压电源:试图获得频响宽、稳定的声音;
    本前级的放大、电源部分的线路构架与WE106\WE20A相近,但放大部分取消了输入变压器,因原WE106用途的缘故要求很高的增益,直接沿用的话并不适用家用。而线路的元件参数也根据试验做了修改,对五极管的帘栅极,采用了电阻分压式而非串联电阻降压式,这是试验后的决定;WE20A电源的取样放大管未采用6J7而使用了EF804S,主要原因是:一是WE20A的取样放大管的屏极电压取自输出端,在输出电压低(215V,原线路为275V)、无法找到313C(60V充气稳压管)的情况下无法建立适合6J7的工作点,而EF804S这个低噪声小管子用在这里非常合适,此外也希望籍EF804S得到细致的声音。
    本前级的关键部件----输出变压器采用了TANGO NP-126(),这是好友SUNNY的馈赠。在正式做机前,对它进行了全面的测试以求“胸有成竹”。通过测试,该变压器是一款频响宽、相移小的优秀产品。非常遗憾的是因电脑故障导致数据的丢失。一些发烧友对日本产品有负面评价。一说到日本的音频变压器,就有人说:味道平淡、没有灵性,但在我的实践中,这种情况是不存在的,一款技术正确、中性、音染低的变压器更适合DIY者使用,味道可以在线路、元件上进行调整。



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)



    3)试验
    正式装机前,先进行了试验



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)


    目的在于调整出最佳的声音和电路参数,试验过程试验了各种工作点组合、可得到RC元件、管子,进行了稳压电源、放大器参数的测试。此外用借的 Audio Note的M6进行了对比。



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(中)
Audio Note的M6


    通过实验,确定了主要的元件:
    整流后的滤波电容采用了WE 287A系列的4U油浸+BLACK GATE WZK系列的100U电解电容;
    扼流圈采用了WE205D老大复刻的WE RET1038A(10H);
    耦合电容采用了JENSEN的纸管0.1U/600V电容;
    6J7的阴极电容采用BLACK GATE FK系列的100U电解电容。而6J5的阴极电容做了多轮试验后确定为松下的270U电解;
    反馈回路中串联的电容对声音影响非常大,这是因为别的部位的元件产生的对声音的影响可以通过负反馈调整和弥补,但负反馈回路自身元件的声音是不可能通过负反馈调整的。做了许多试验发现:最好采用频响宽、本身无太多染色和个性的电容,最终按照手头现有的元件选用了MIT电容。
    稳压电源中的元件对声音的影响有时比放大器元件更大,其数据、种类对噪声抑制、稳压电源自身的频率特性都有很大的影响。在试验中发现,频响宽、本身无太多染色和个性的电容适用用在电源。




三、正式装机



    1、施工中



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下) #p#分页标题#e#

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)
施工图

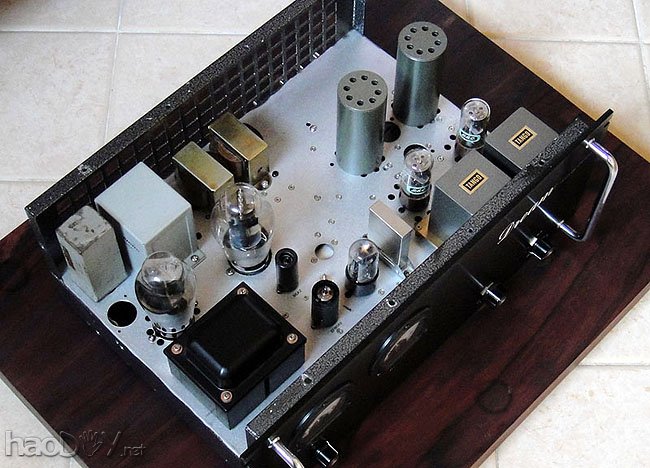

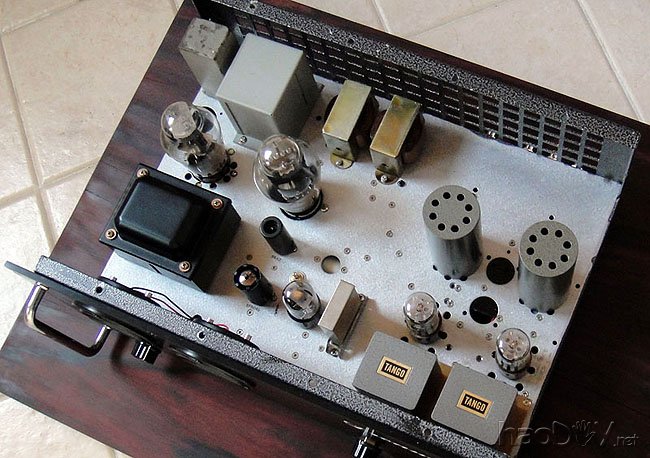

    2、再补两张俯视图



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)


3、测试



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

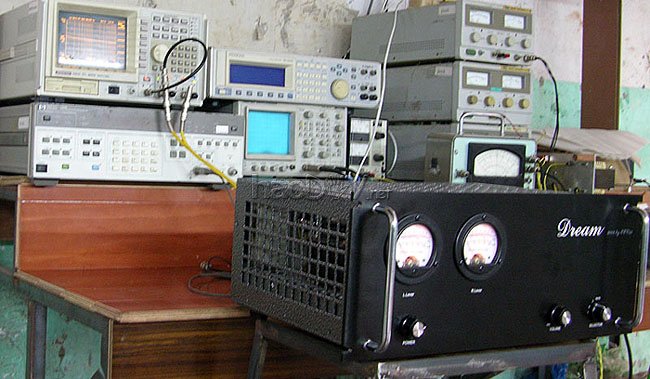

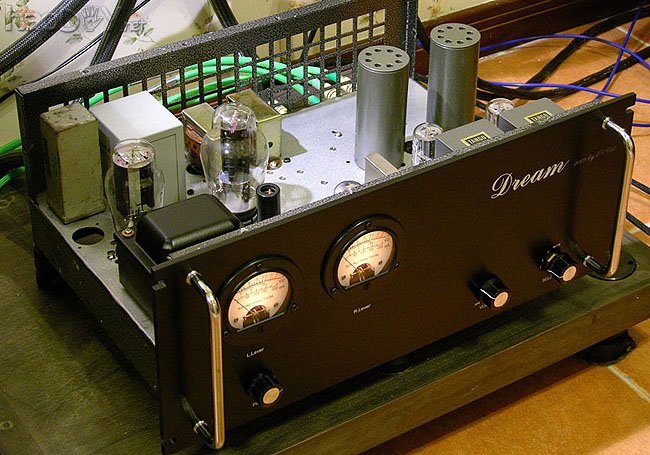

全景图



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

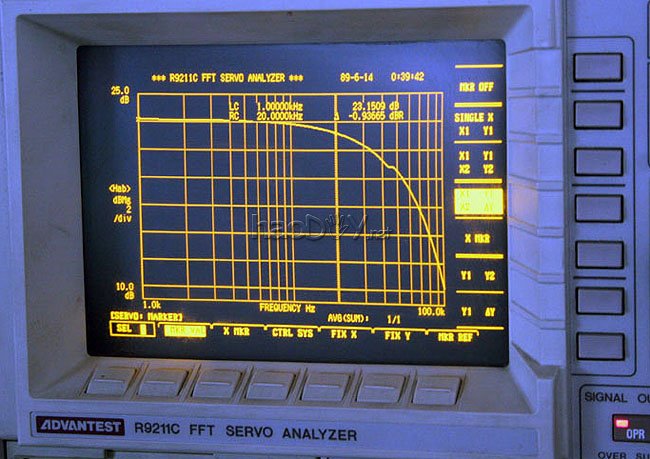

1K-100K频响


混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

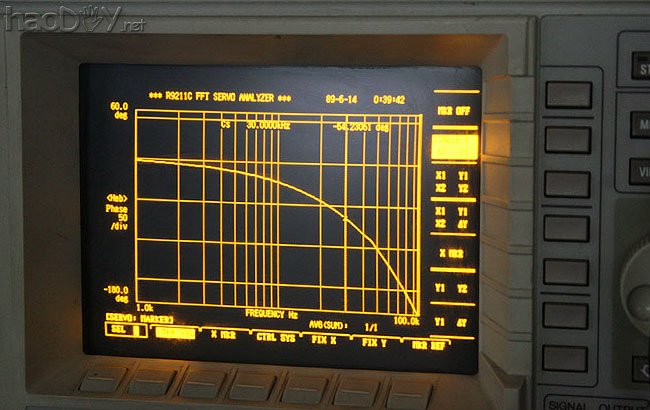

1K-100K相移


混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

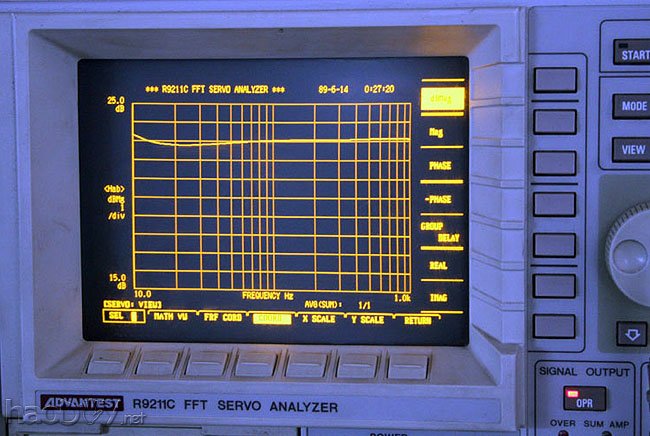

10-1K频响

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

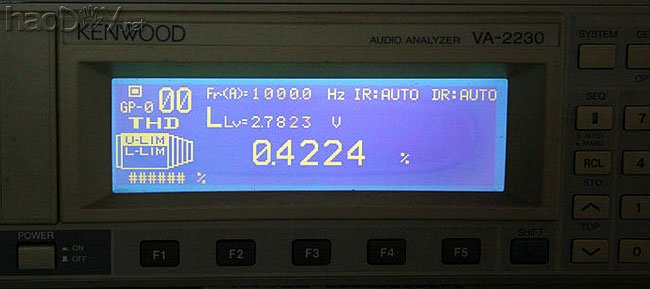

1K失真



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

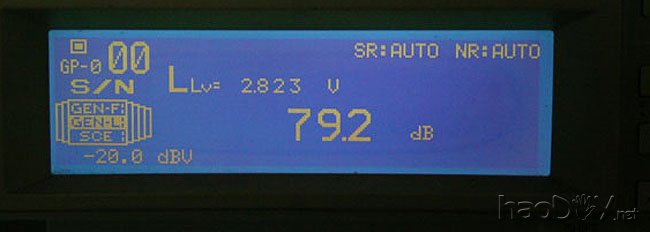

信噪比

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

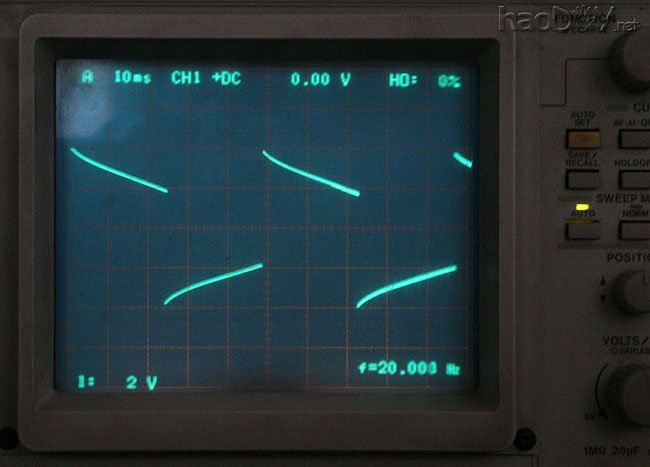

20Hz方波



混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

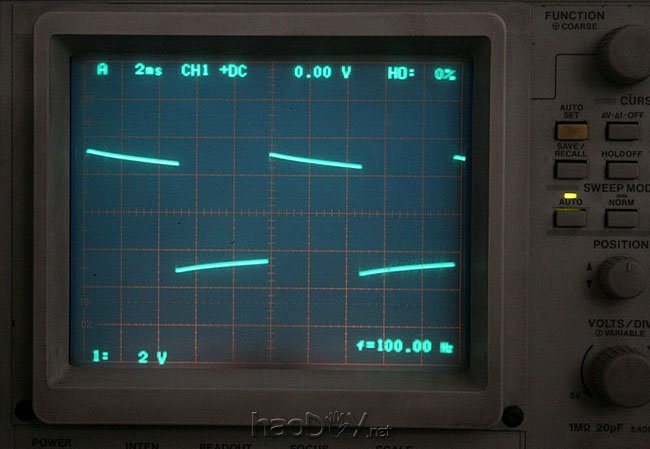

100Hz方波


混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

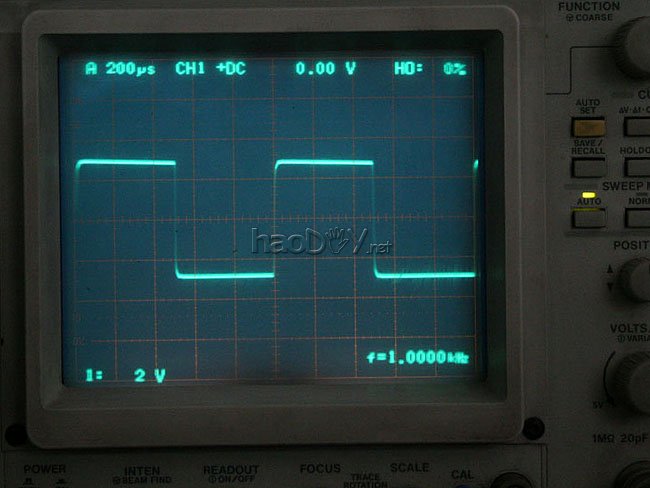

10KHz方波

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

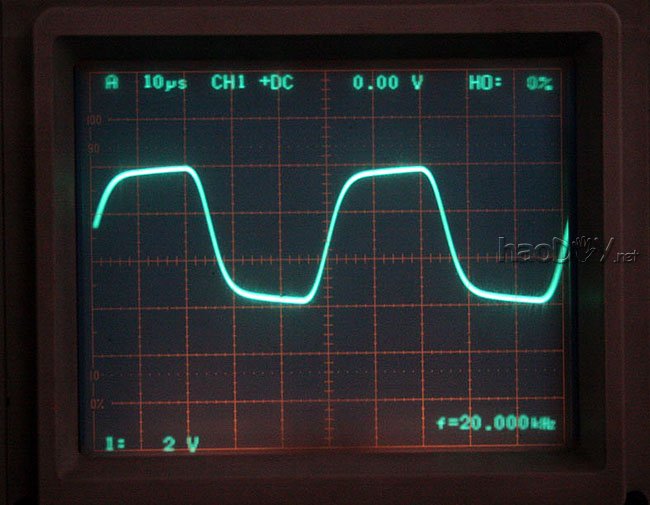

20KHz方波


    通过测试,本前级的主要技术参数如下:
    1。频响20Hz~20KHz(0~-0.9dB )、30KHz:-1.77dB、40KHz:-2.8dB
    2.信噪比(S/N):79dB
    3. 增益:23dB
    4.总谐波失真(1KHz):0.4%(奇次谐波0.06%、偶次谐波0.34%)、20Hz:0.8%、20KHz:0.32%。
    5.相移:20KHz时-44°、30KHz:-64°



#p#分页标题#e#四、试听


    听的过程断断续续持续了一个月,使用了CD、LP音源进行,其间也根据试听进行了多次元件、参数调整。


混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)

混搭的乐趣鈥斺擶E106/WE20A+TANGO牛前级制作(下)
