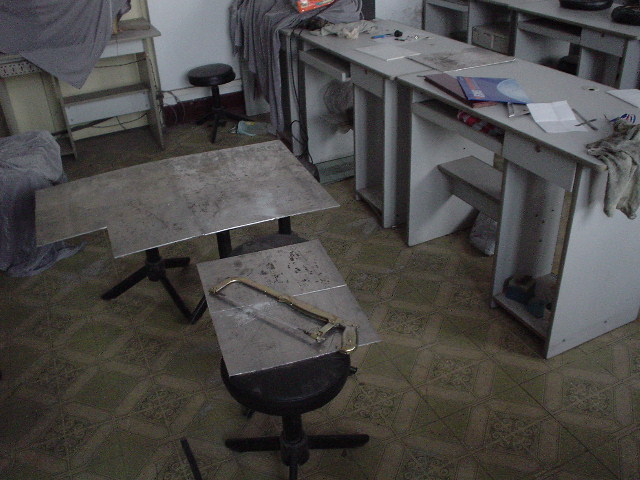

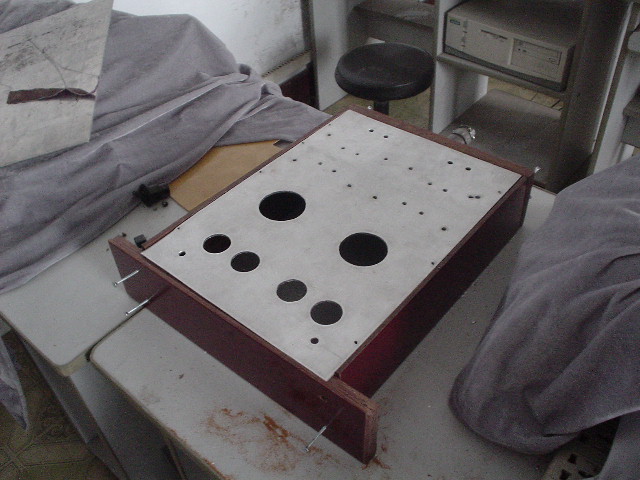

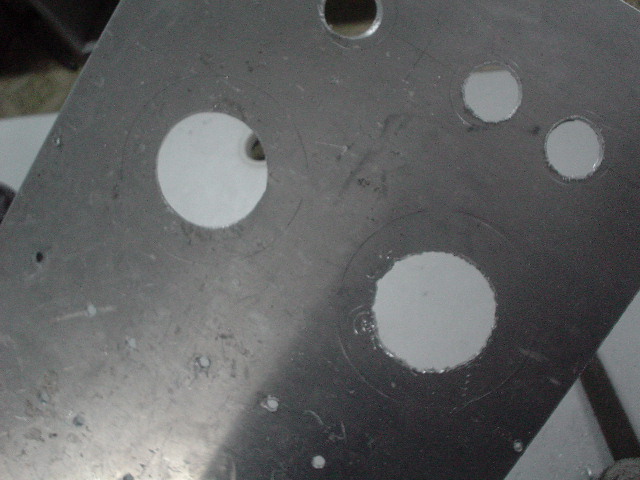

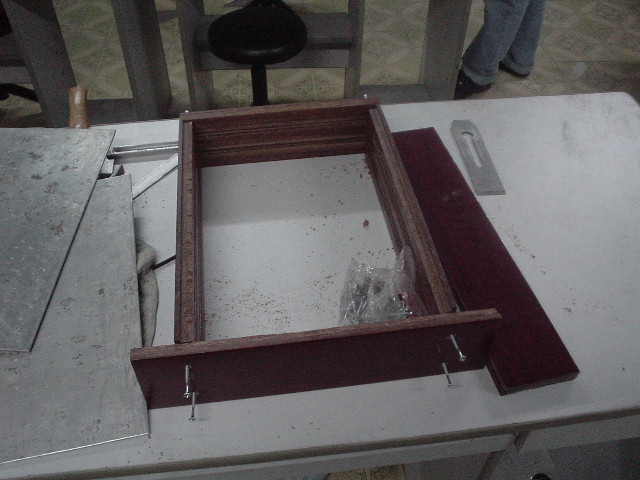

说起这次制作845得原因还得从白老大赠送输出牛谈起，之前我没有做过电子管的功率放大器，只做过一个电子管耳机放大器，电路都是参考牛哥这里的电路，稍加调整，有苦也有乐，慢慢对电子管产生了兴趣，其间最大的损失是调试耳机放大器的时候烧了一个ct－780，唉，不说也罢。对于845的评论就不用我说了，网上很多，因为供电电压比较高，做这个也算是一个尝试，挑战一下，电压问题，小心就是了。设计好了方案，就可以开始着手准备材料了。 下面开始正文 第一部分 机壳的制作 看坛子上的帖子，大家似乎对机壳很头疼，确实机壳是个问题，大小，样式等等，定做的费用高，自己做限于条件，外观也不容易做的很理想。制作前参考了很多烧友的作品图片，国内国外的大一点的胆机论坛，也逛了逛，最后还是觉得采用木头和金属板结合的方式比较好，一个是木头比较好找，现在那个家装建材市场没有卖木地板的啊？ 挑选木头我没有经验，首先肯定是要实木的地板了，木质一般比较硬，这样，在之后安装底版和变压器的时候，不容易出问题。至于颜色和花纹，看个人爱好了，我喜欢偏紫红的颜色，根据事先设计好的样子，锯开，我的设想是电源分立，所以是两个机壳，一共用了将近2米的木板，费用大概是100元左右（包括买刨子的钱）弄好的木框如下图：  注意利用木地板上的槽，这样安装底板的时候，就省事多了。下一步就是底板了，还要别人给了块铝板，这样买电钻和钢锯就是了。按设计好的尺寸锯开，打孔，我设想的是不把管座露在外面，这样虽然需要再做一层衬板，但是底版上就不用打用来安装管座的孔了。 锯铝板现场  铝板为 5mm厚开孔比较麻烦，市场上有开孔器，可以装再电钻上，可以开小九脚，大八脚管子的孔，开孔以后用锉刀修整，845的孔较大，只能先按大孔的形状打很多距离很近的小孔，再把中间弄掉然后修整，用来固定变压器和衬板的孔就好开多了，当然也需要用锉刀修整。 下面是开孔以后的图片（未修整）  修整的时候最好找一个大点的台钳，这样很方便把修整好的铝板用砂纸打磨，不然后面的制作过程中很容易划伤手的，偶就把手弄了好几个伤口，建议大家做这部分工作的时候带上劳保手套，把弄好的铝板用螺丝固定在前面做好的木框上，机壳就基本ok了。 放大部分的机壳最后效果：  待续。。。。 (责任编辑：admin) |
