前胆后石功放,又一项胡子工程上马
时间:2013-02-10 13:10来源:www.tubebbs.com 作者:苦胆2 点击:
次
要知后事如何,且听下回分解。
[ 本帖最后由 苦胆2 于 2008-8-28 15:35 编辑 ] |
-
-

业余制作的乐趣,也是寻宝的乐趣,只要善于利用身边的资源,一定会取得很多意想不到的成果。
下面是利用装饰材料制作防震机脚的例子,希望能对大家起到抛砖引玉的作用。所有材料均来自我偶然的一次逛百安居的发现。
[ 本帖最后由 苦胆 于 2008-4-10 09:51 编辑 ] |
-
-
这个是个合金法兰,外径30mm,用作机脚相当合适。

-
-
这个材质的缓冲块软硬适中,也有足够的强度。

-
-
特殊材质的毛毡,用于机脚内部的填充。

-
-
毛毡和缓冲块上面都有粘性极强的不干胶,粘一块儿很方便,然后盖上那个盖就OK。
#p#分页标题#e#
-
-

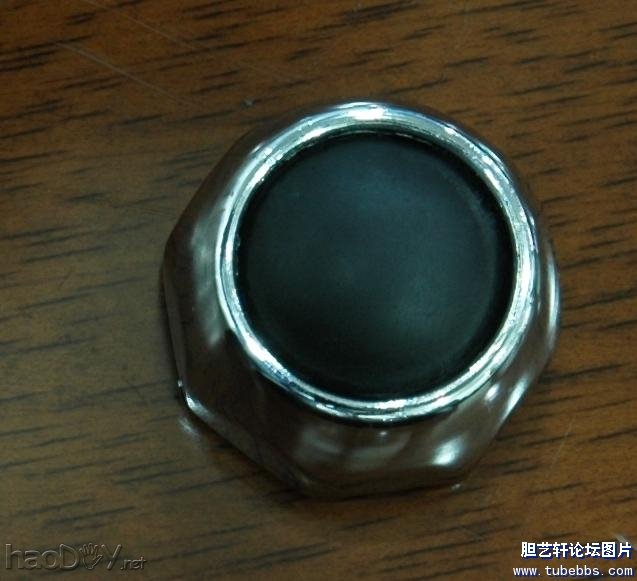

一个美观且具有防震功能的机脚就完成了,你觉得怎么样啊?

胡子工程进度搞笑版

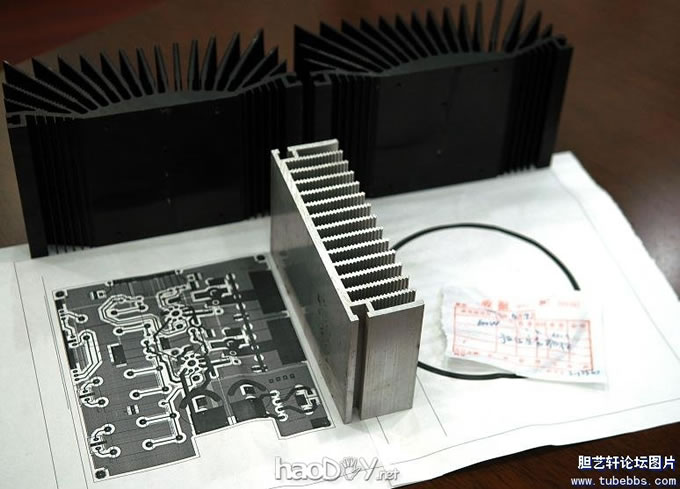

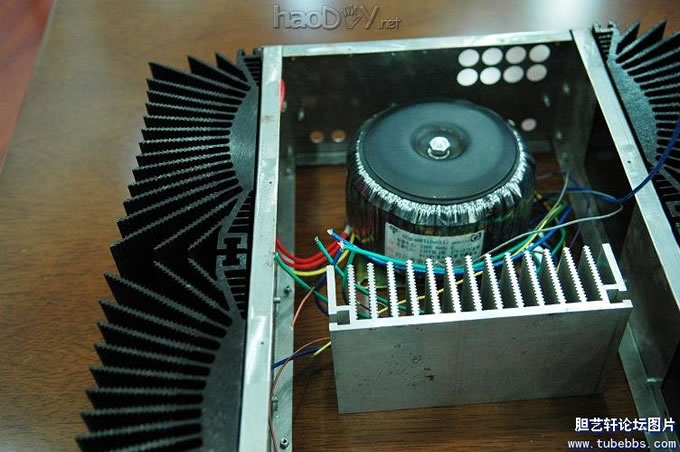

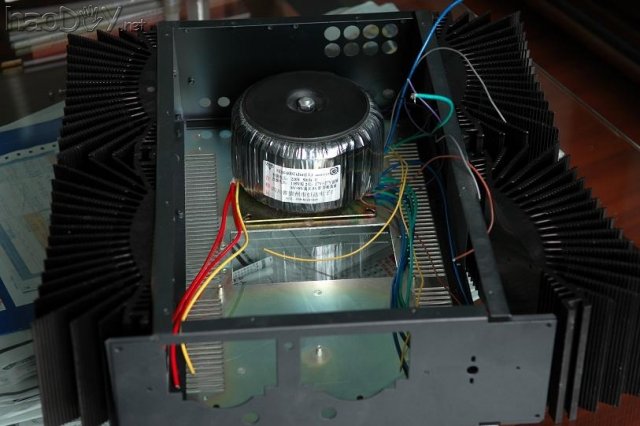

用于肖特基二极管整流部分的散热器已经找到,另外环变位置已经被环变的定单取代。
[ 本帖最后由 苦胆 于 2008-4-10 10:31 编辑 ] |
-
-
希望很快定单又会被环变取代:)还有,那黑色的散热器是4块哦,照相方便,拿掉了2块。

铝面板背板已送去广东加工

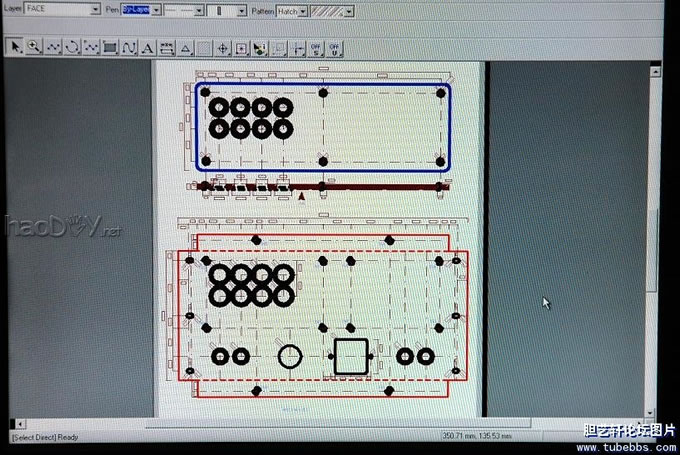

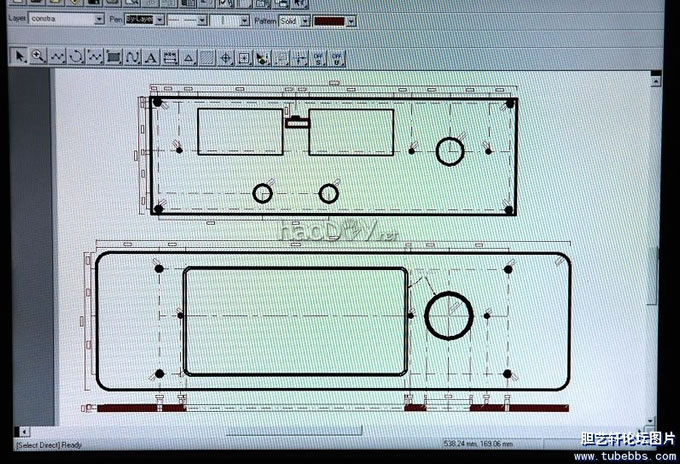

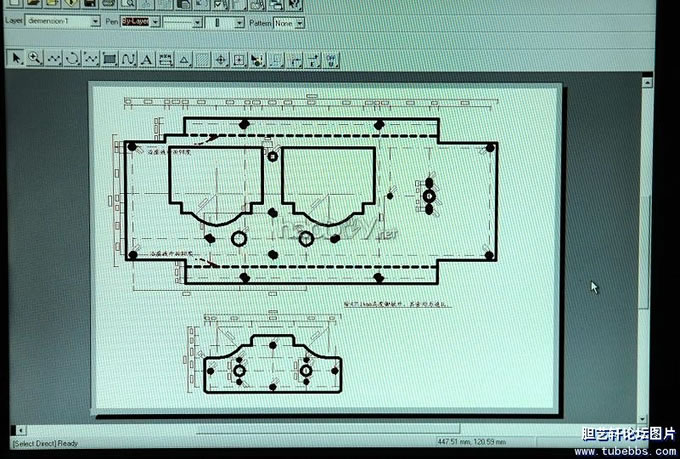

下面是一些设计图
[ 本帖最后由 苦胆2 于 2008-8-28 22:01 编辑 ] |
-
-

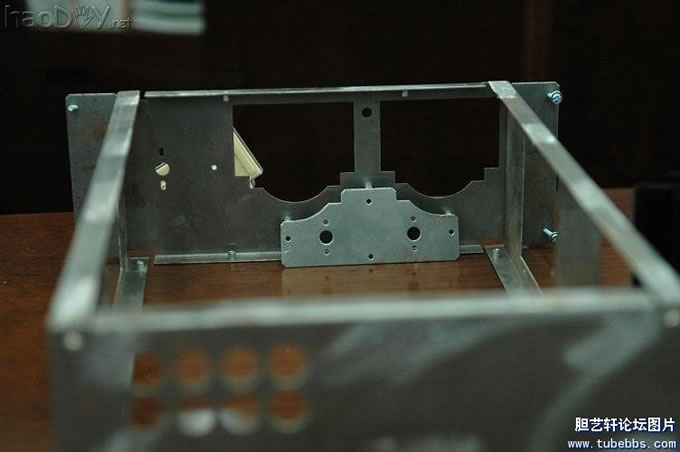

面板的金属结构件

-
-
铝面板,三明治结构

-
-
DSC_9904.JPG #p#分页标题#e#(332.26 KB)
背板组合

-
-

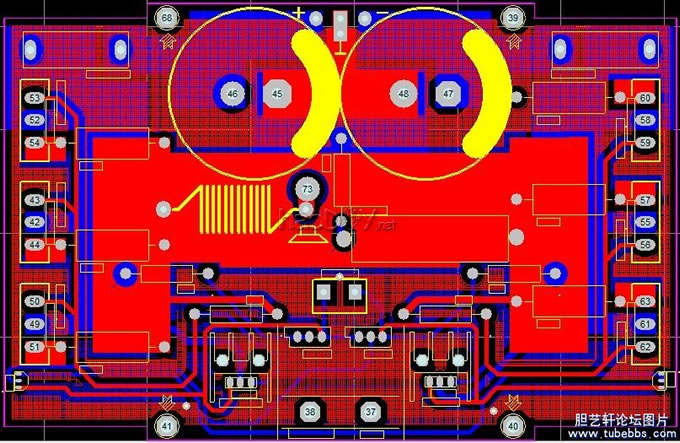

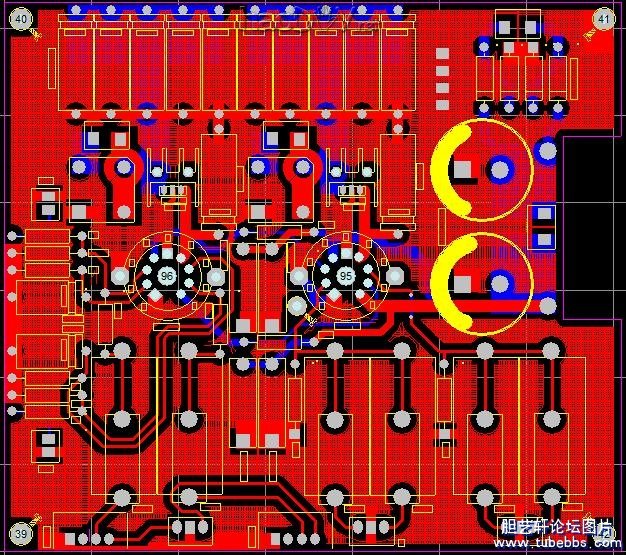

末级电路板

-
-

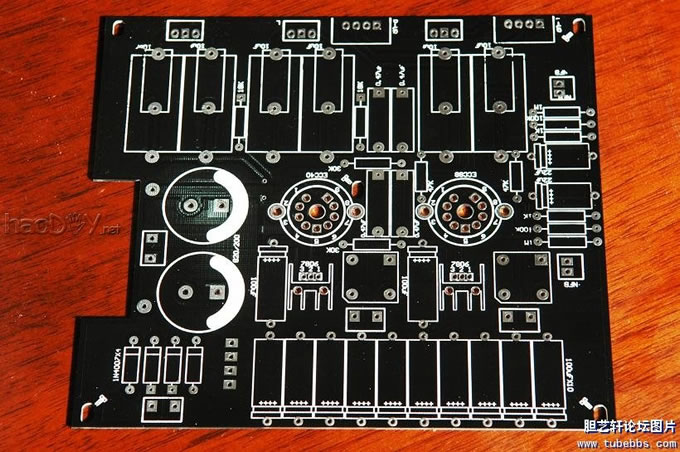

前级电路板

这次的胡子长得还算顺利
-
-

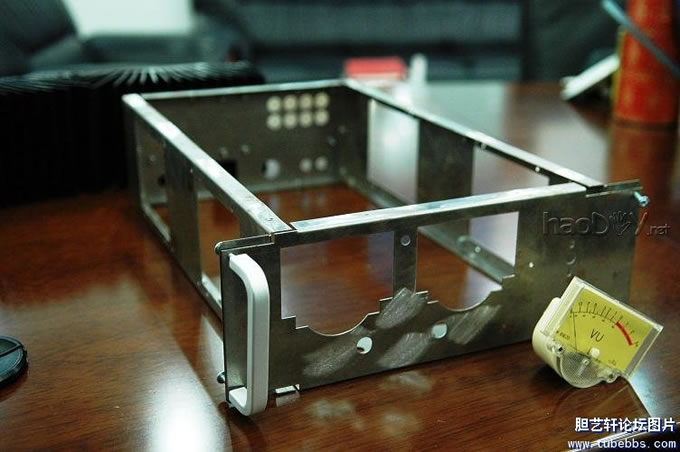

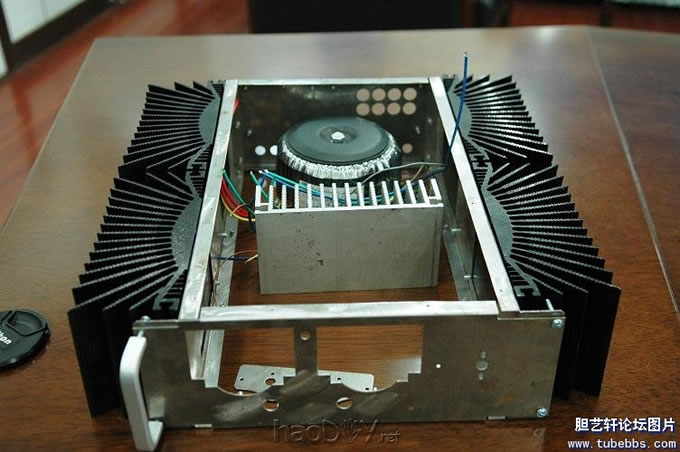

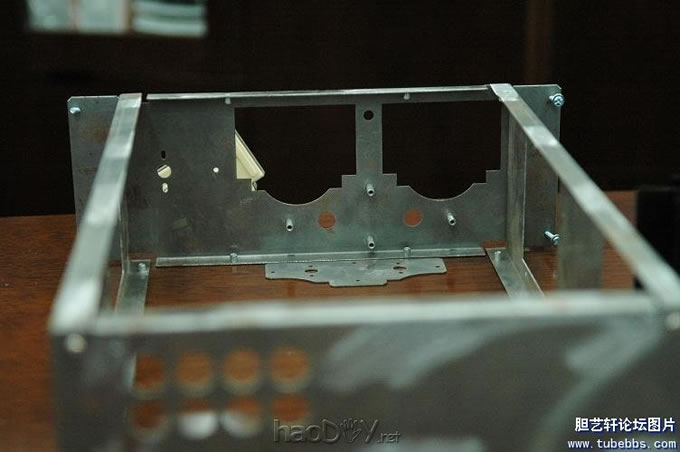

外观结构就这样

-
-

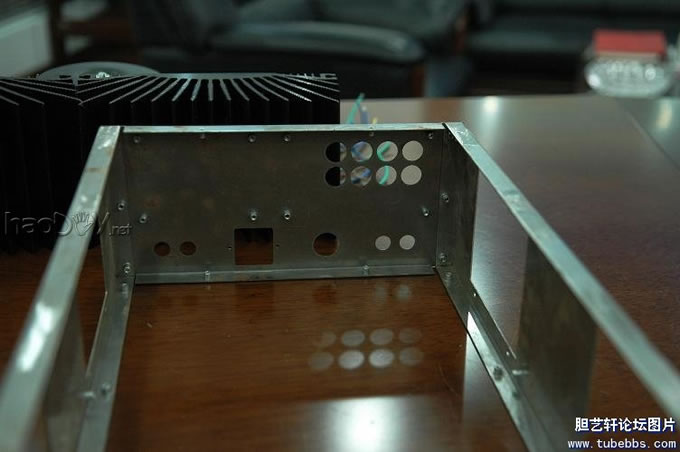

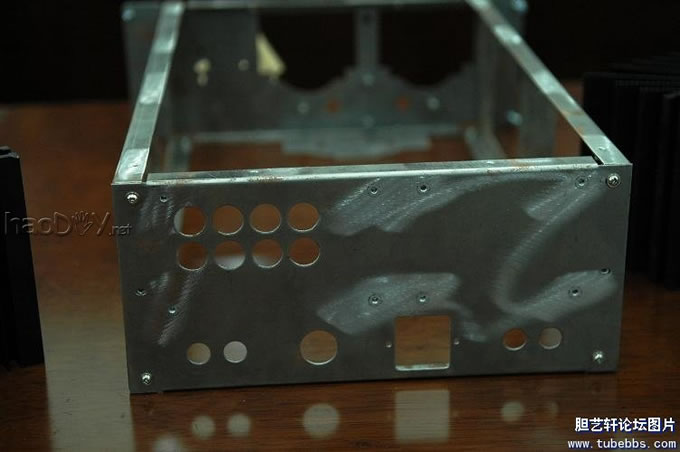

背板

-
-
这些打磨痕迹,喷塑后就看不到了

-
-
面板

-
-
固定VR的附件

-
-
哈,有点壮观哈

-
-
中间好象也很满啊

胡子胡子继续长
加工的PCB昨晚拿到,进入焊接阶段
[ 本帖最后由 苦胆 于 2008-4-25 09:50 编辑 ] |
-
-
电子管前放

-
-
晶体管功放

-
-
DSC_0090.JPG #p#分页标题#e#(118.34 KB)

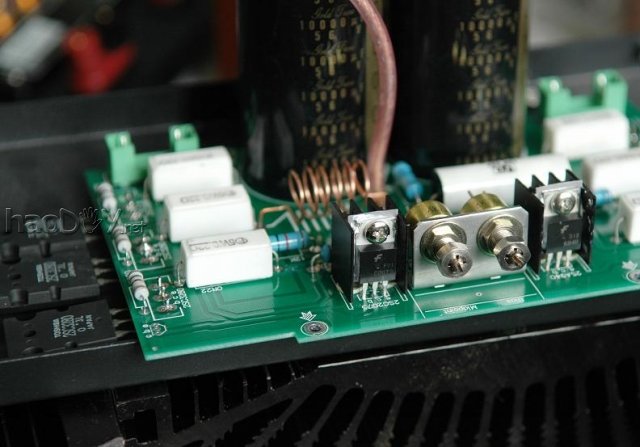

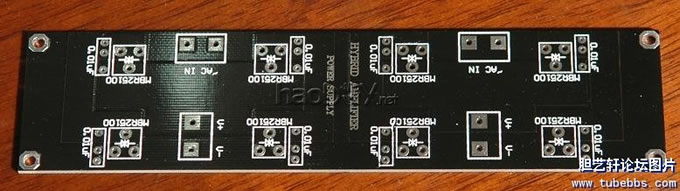

肖特基电源部分

-
-

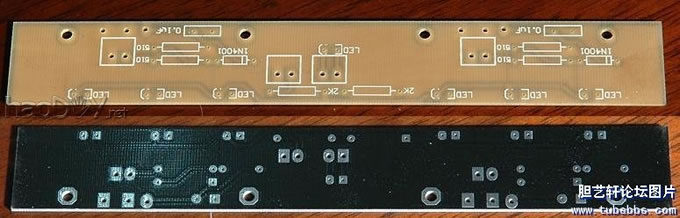

显示部分及照明部分

上大元件
-
-

-
-
特别感谢黄老邪提供的台独电阻

-
-

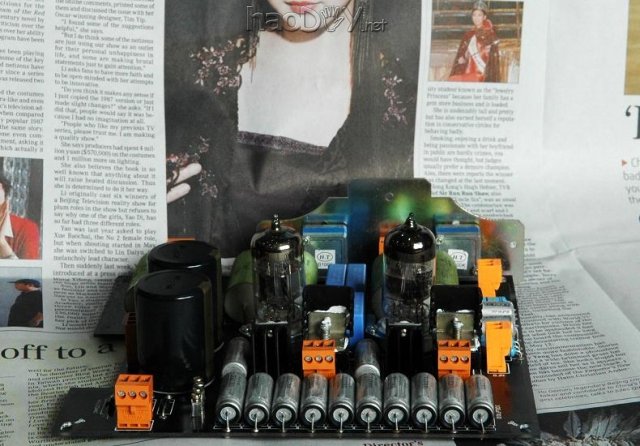

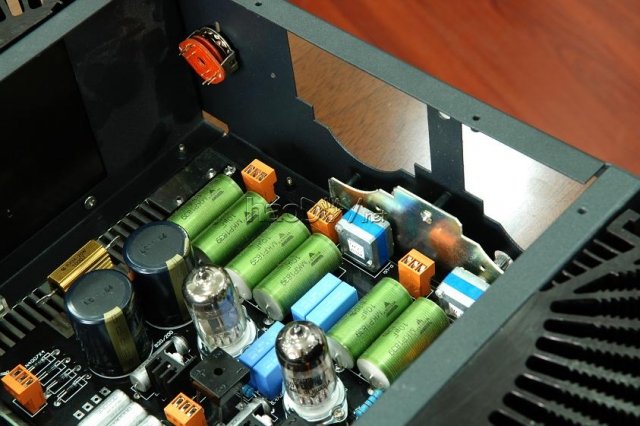

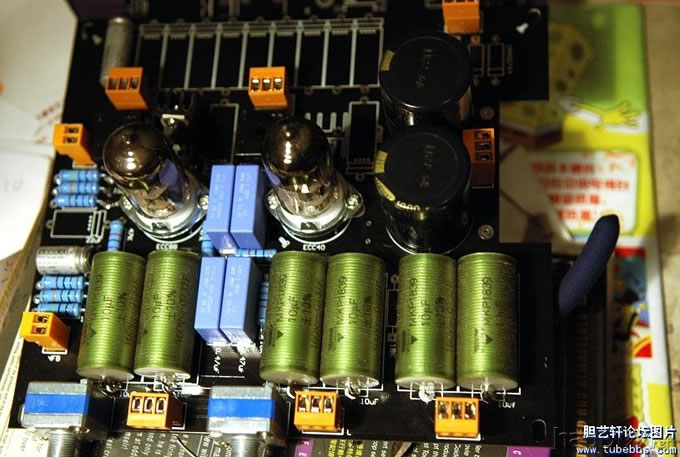

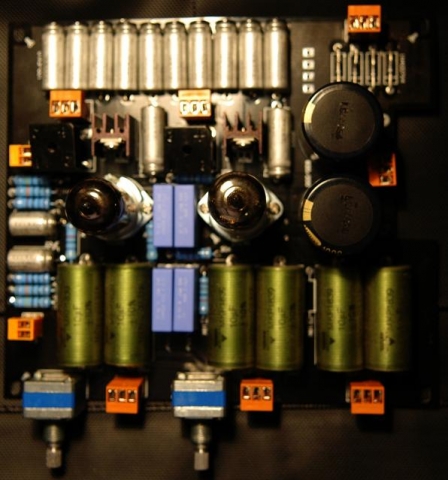

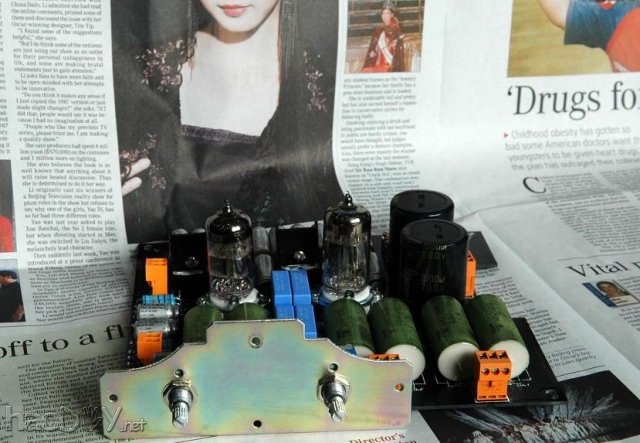

前放部分基本完成

#p#分页标题#e#
-
-

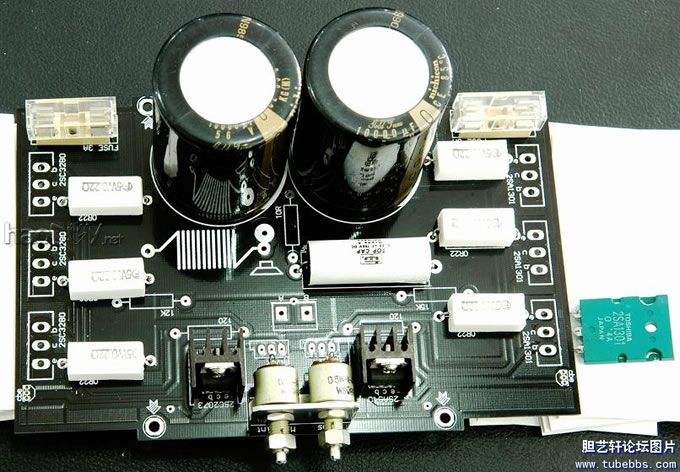

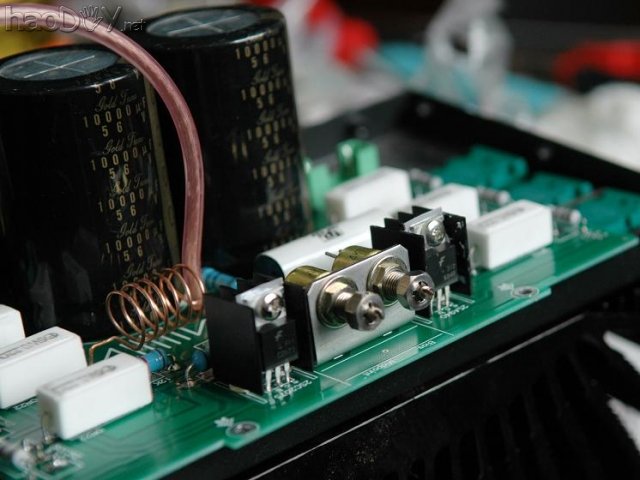

功放部分

-
-

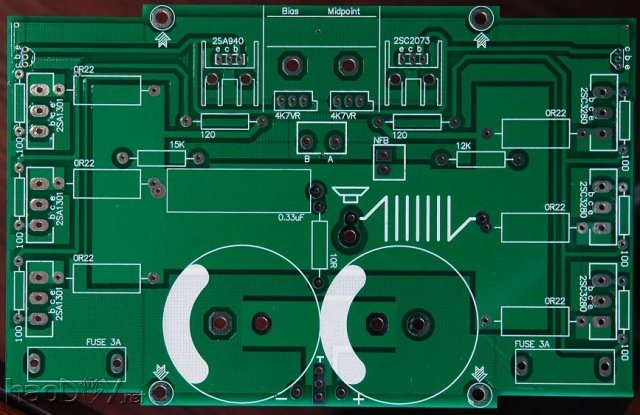

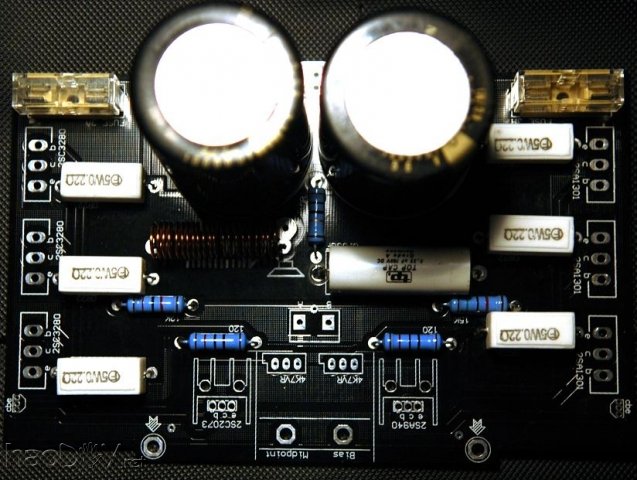

偏流及中点调整的设计方案

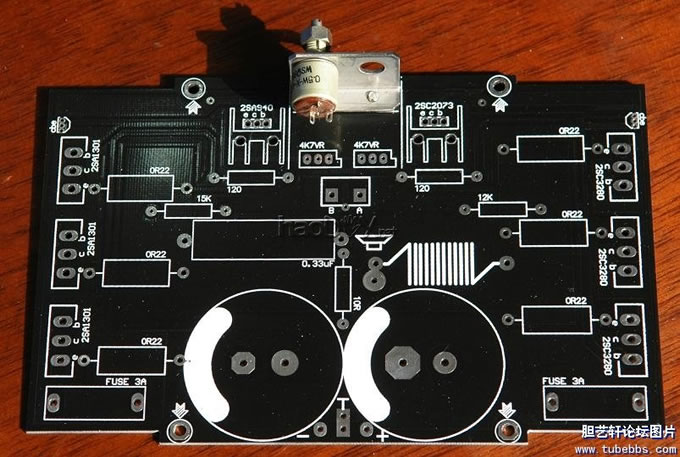

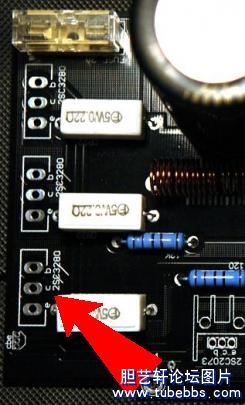

差不多完工才发现管脚做错!重新做PCB先
[ 本帖最后由 苦胆2 于 2008-5-10 21:30 编辑 ] |
-
-

地 震过后,胡子继续长

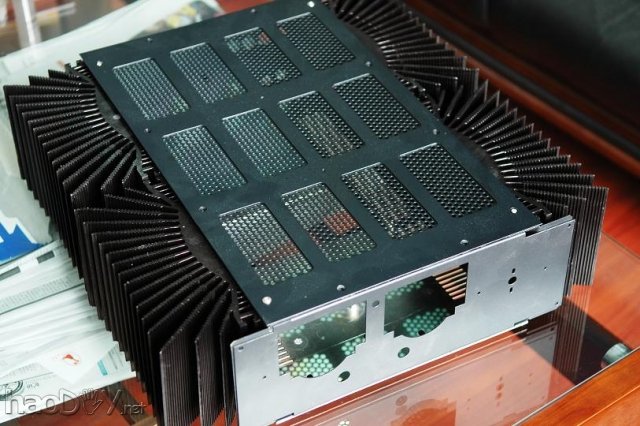

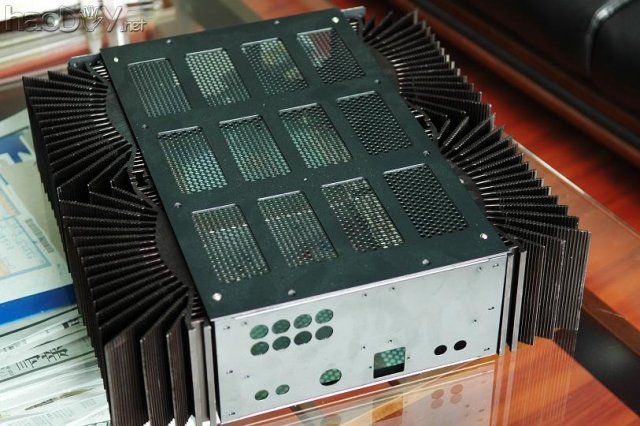

本来不想成为胡子,但是没想到人算不如天算,居然遇到大地 震。连续单位值班,工厂停工,胡子被迫长长。还好,那个以赚钱为己任的工厂居然在震后3天就开工,几天把喷塑和镀锌处理后的机壳拿到了。怎么样,是不是比不穿衣服靓多了? |
-
-

-
-

#p#分页标题#e#
-
-

-
-

今天在办公室值班,一不做二不休

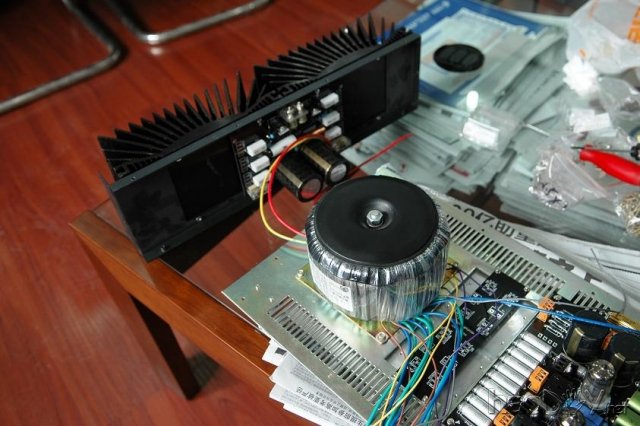

索性干私活吧,开始试着装配。注意,这不是正式装配,只是试试看各个组件的配合和空间关系有没有问题。试的结果,没有任何问题,证明俺的设计是高瞻远瞩滴~~赫赫 |
-
-

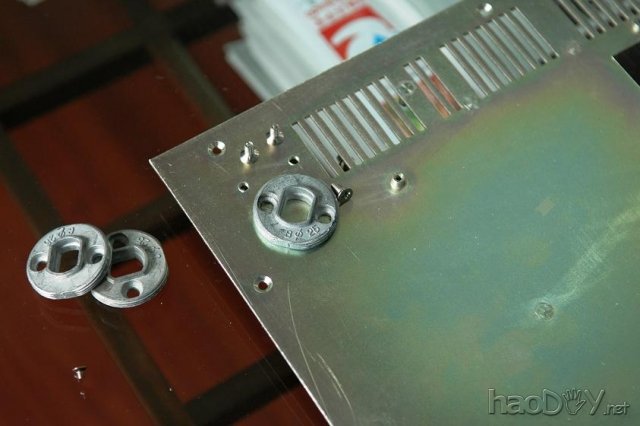

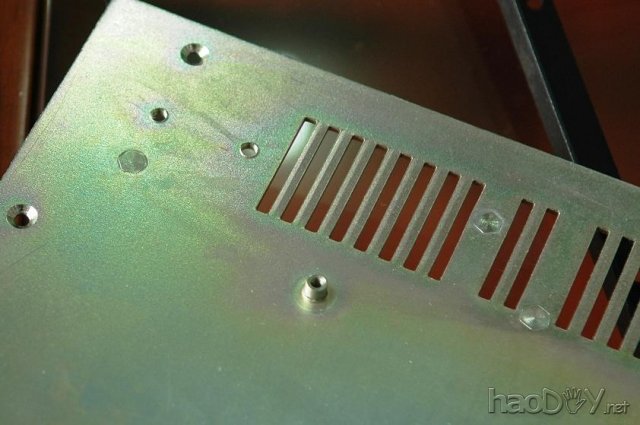

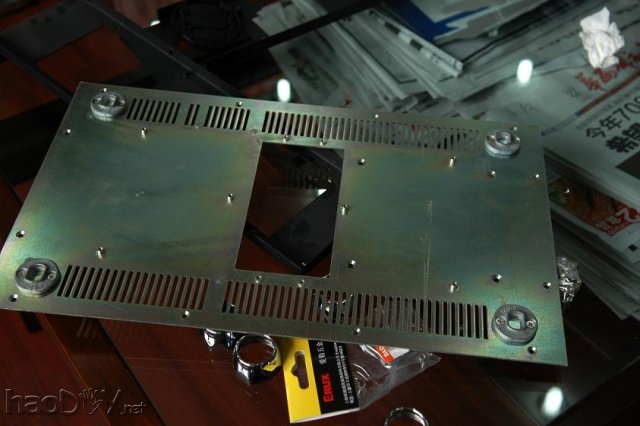

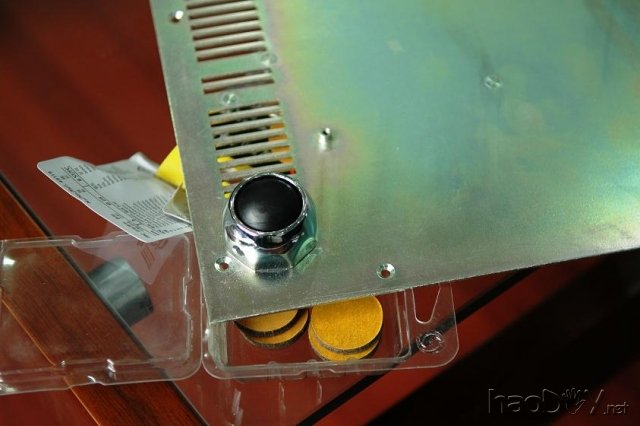

第一步准备上机脚。我的底板厚达2mm,已经在上面攻了M4的丝。

-
-

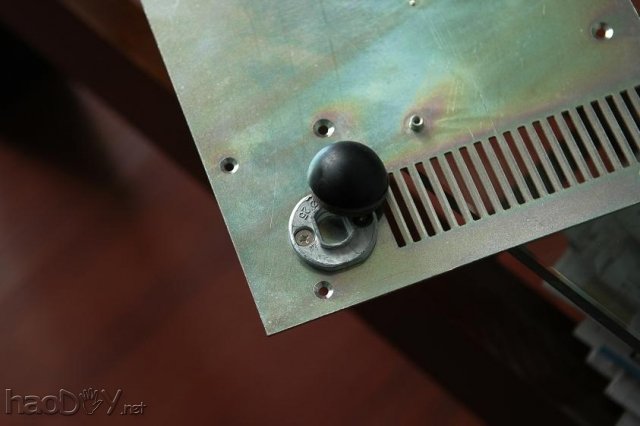

看看,就这么简单,螺丝拧上就OK了。

-
-

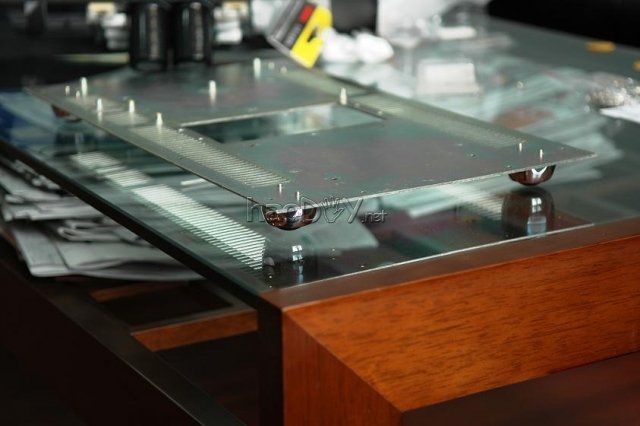

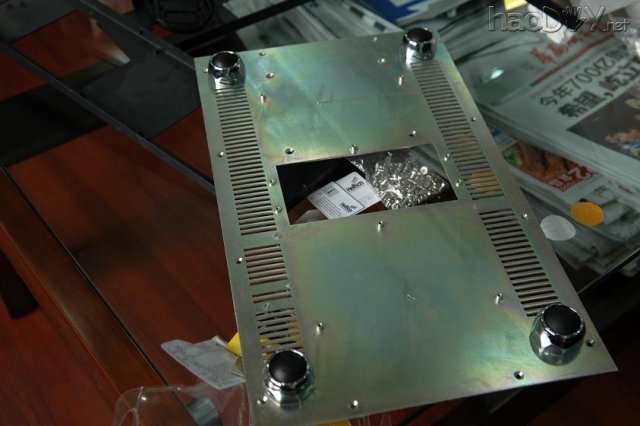

4个机脚的基板只花了7分钟就搞掂了。

-
-
这个就是我前面提到的缓冲块。

#p#分页标题#e#
-
-
装入缓冲块,拧上外面的法兰。

-
-
成了,这种特别的机脚不赖吧!

-
-
万丈高楼平地起。

-
-

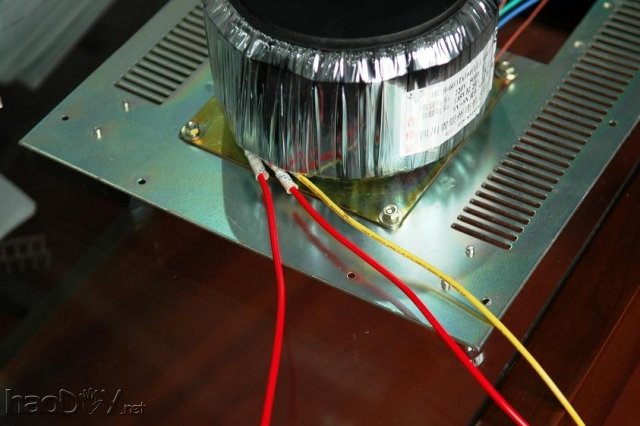

安装这个家伙稍微多花了点时间。

-
-

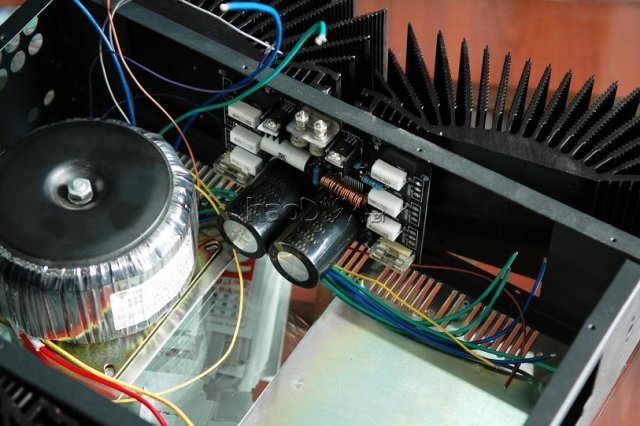

跟电源PCB和前放PCB的关系没有冲突。

-
-

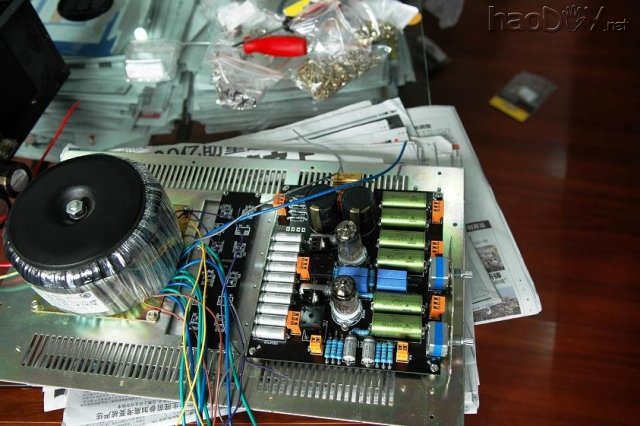

各个组件准备组装。

-
#p#分页标题#e#
-

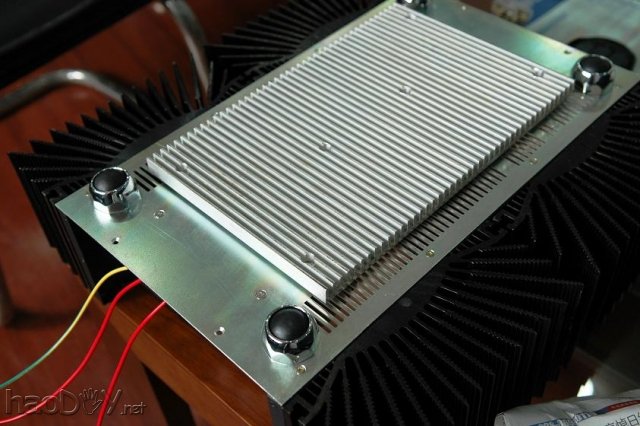

什么?有没有搞错,底板上还有块SINK??没错,给整流的肖特基二极管散热用的。

-
-

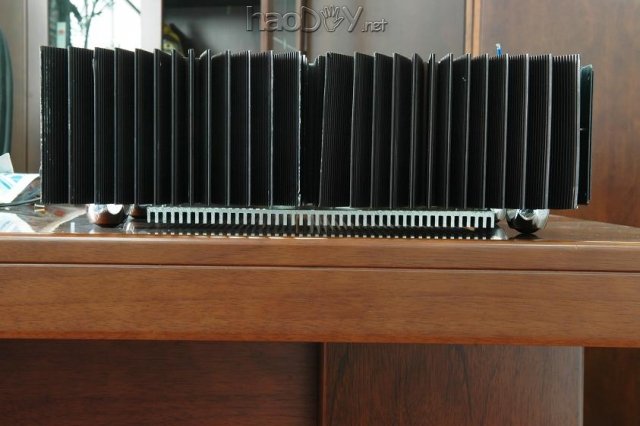

机脚足够高,所以底板上的SINK安装也没问题

说是整体组装,其实工作还是拧螺丝~~ |
-
-

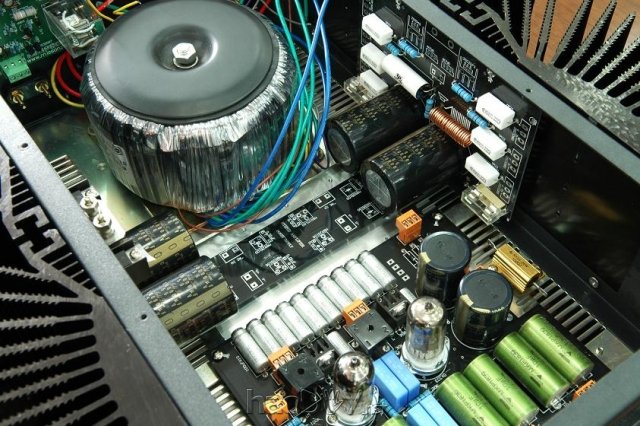

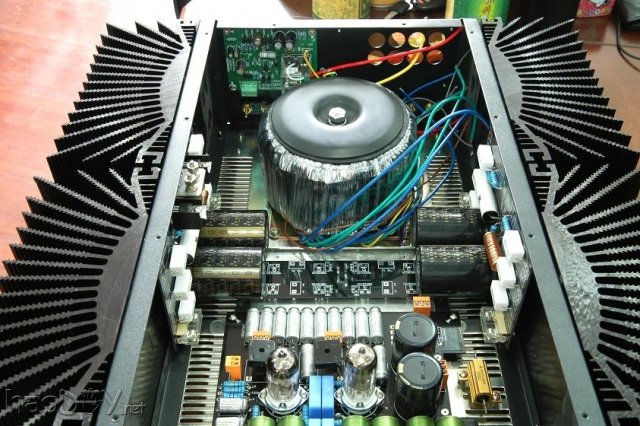

满满当当啊。

-
-
换个方向看。

-
-
再换个方向。

-
-
局部。

-
-
#p#分页标题#e#

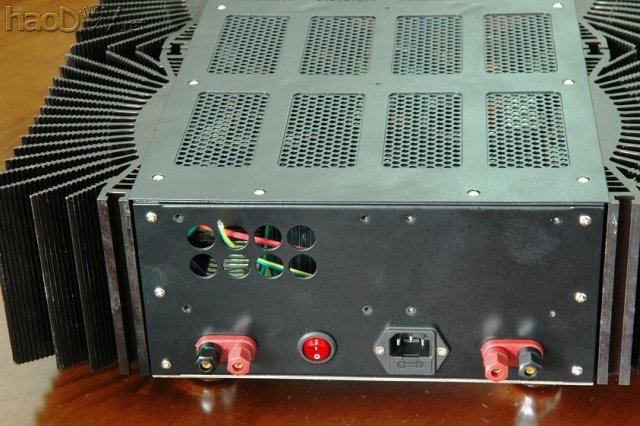

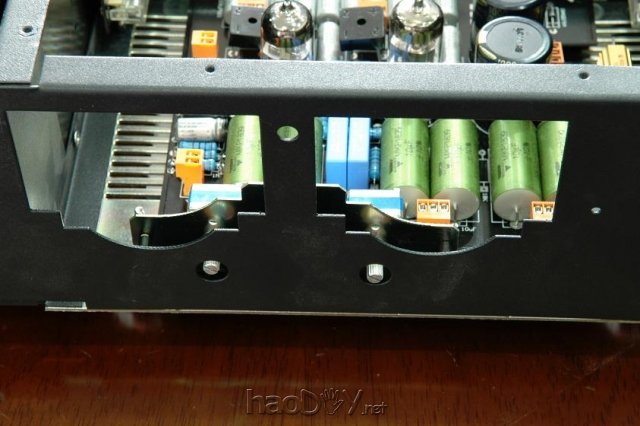

背后,等铝装饰板到了装上更漂亮。

-
-
前面,还是那句话,等铝装饰板到了装上更漂亮。

-
-
这工艺,不比厂机差吧:)

昨天才拿到修改后的PCB,但是到今天,在广东加工的铝装饰板都没有到,唉! |
-
-

跨越地 震,在广东做的铝面板背板终于收到!!
好家伙,前后两个多月啊,跨越生死,这胡子长得也太不容易了。今天没带相机,先用手机拍个看个大概吧。 |
-
-

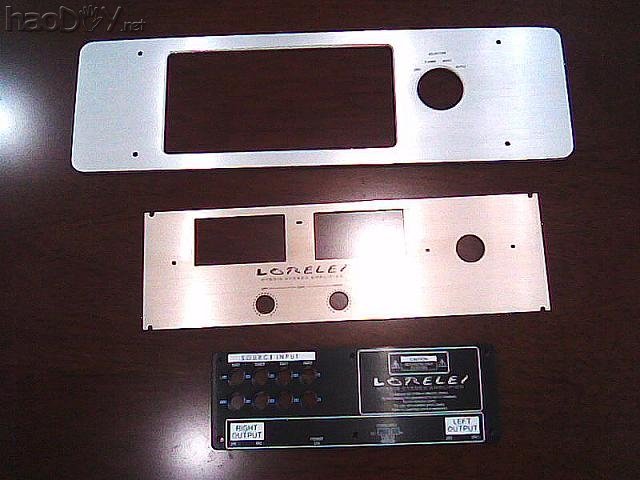

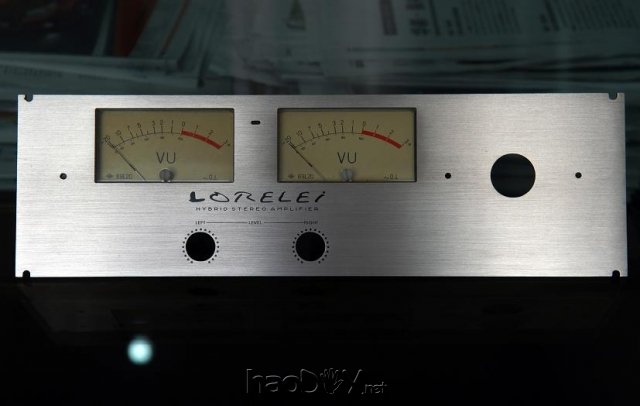

面板背板,手机照片质量太差了:(

-
-
#p#分页标题#e#

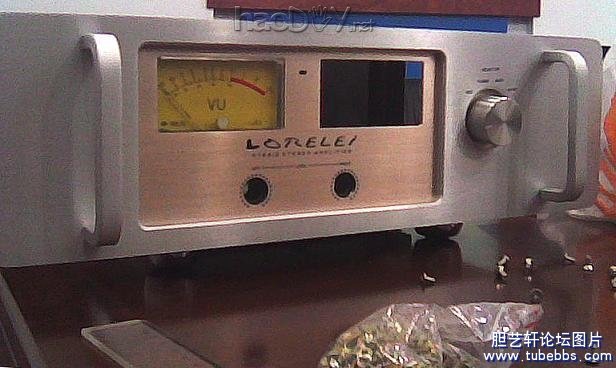

装上后的大概样子,表头也只带了一只,独眼龙:)

悄悄关上门,轻轻拉上窗帘......

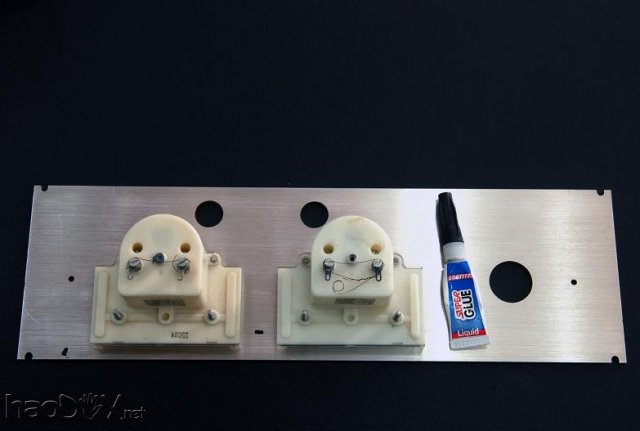

呵呵,其实就是用胶把电平表粘到面板上面去~~ |
-
-

这胶开始怎么也不粘,不得不放了很多书在上面压住,我靠,就粘上了!原来这胶这么受虐狂呵 |
-
-

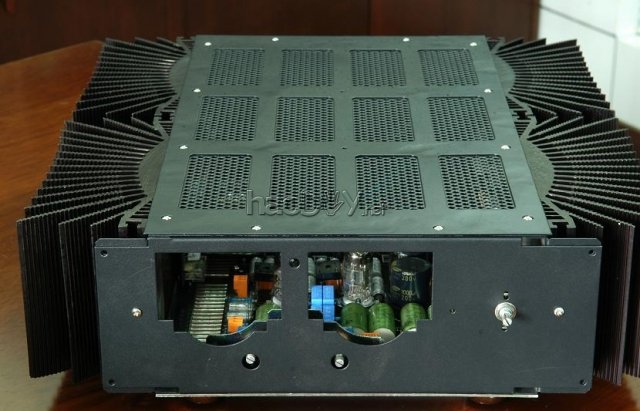

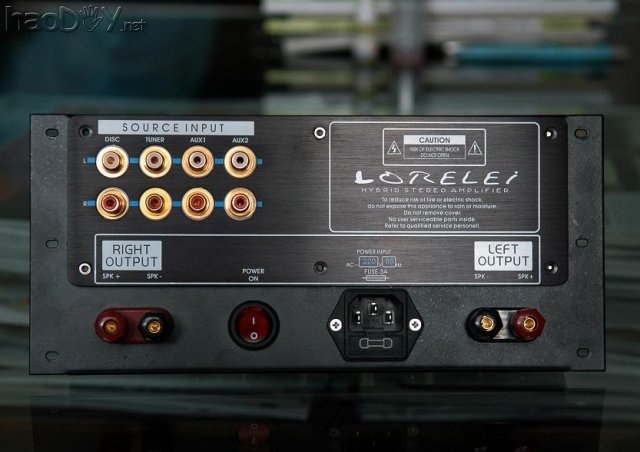

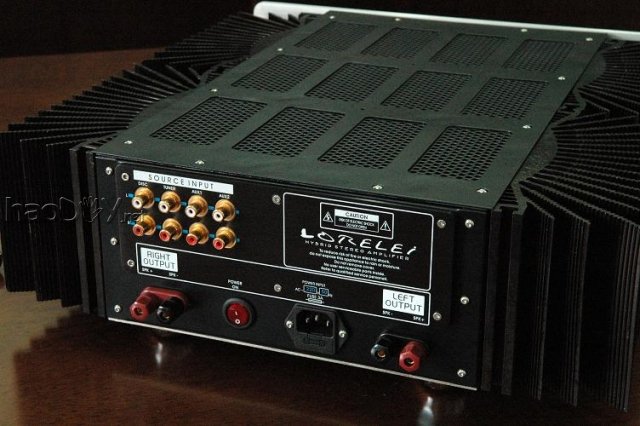

后背
尽管很多人都不喜欢,我还是固执己见把电源开关设计在了后背上。 |
-
-

今天开始正式组装
设计这个机器时,就采用的模块形式。便于组装及将来的维修。

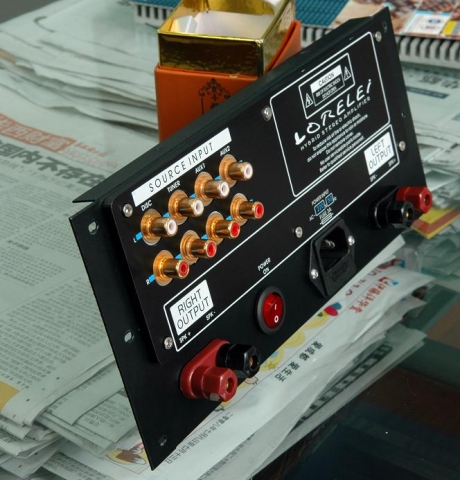

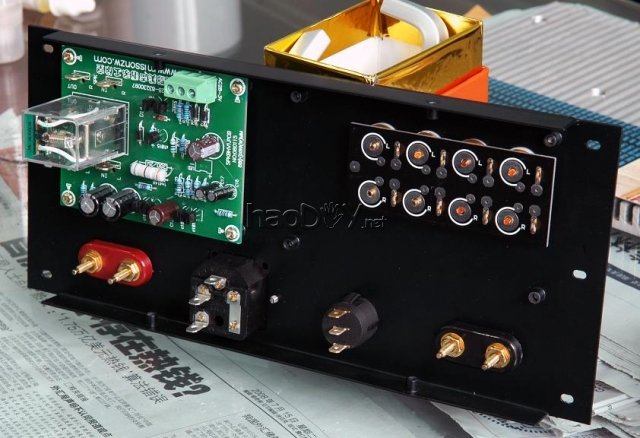

这个是背板。背板也没闲着啊,输入输出电源进线开关的活全包了,外带一个喇叭保护电路。当然,这里我偷了一个懒,去城隍庙买了个成品电路板,接上就可以用的 |
#p#分页标题#e#
-
-

基本上还算清新 |
-
-

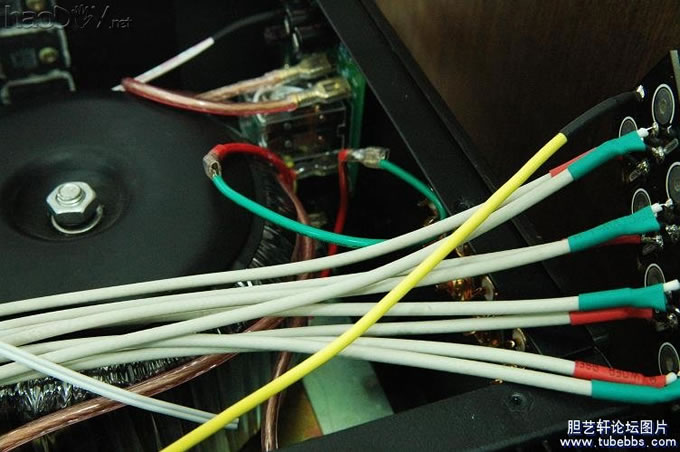

细节决定成败,如果把每一个细节都处理好,要想不成功都很难哦
[ 本帖最后由 苦胆2 于 2008-7-20 15:31 编辑 ] |
-
-

-
-

一定要点进去放大看哦,利用那个滚轮,可以取得最好效果。 |
-
-
#p#分页标题#e#

-
-

-
-

-
-

胡子工程进入尾声......
-
-

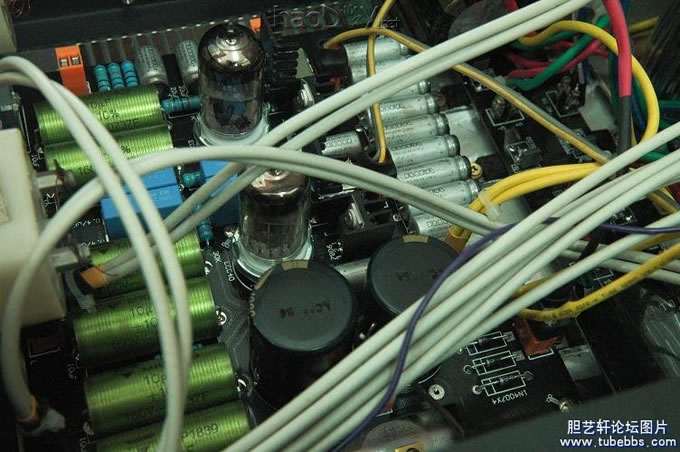

线路放大部分

-
-
换个角度

-
-
细节是本人最注意滴~~
#p#分页标题#e#
流着冷汗说:胡子工程真的名符其实
龟儿子藏独,害得我不停地往康定跑,耽误了我大把的做机时间。今天中午一横心,就在办公室把机器调了,每对管子的静态电流为500mA,中点纹丝不动,OK了!
当然中间还是出了些状况,不过都算好解决。胡子,到点了。 |
-
-

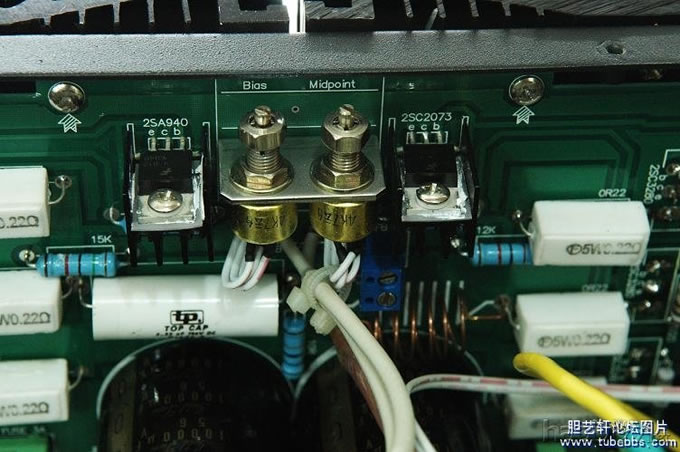

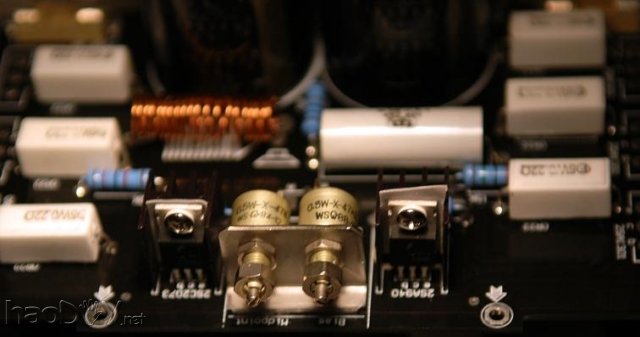

设计时充分考虑了电位器的位置,所以调试非常方便。

-
-
扬声器保护电路正常工作。

-
-

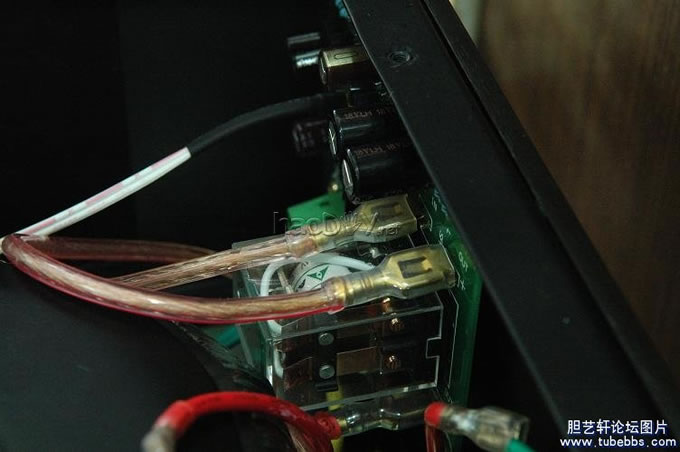

在尾部的电源开关,莫名其妙就坏了,只好临时拿线连起来。

-
-
M记的三端也不好使啊,只得5.5V直流输出,还得加焊个硅二极管把电压垫起来:(

-
-

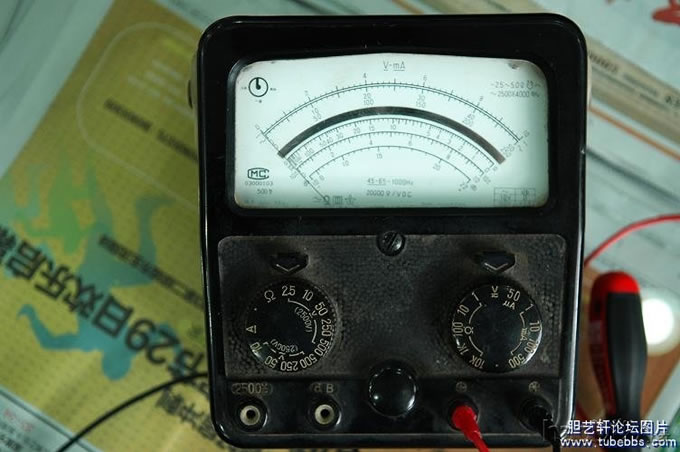

帽子送的万用表,这次就用这个调的。我不喜欢数字表,最烦那数字不停地跳!

今天中午继续做收尾工作
#p#分页标题#e#
-
-

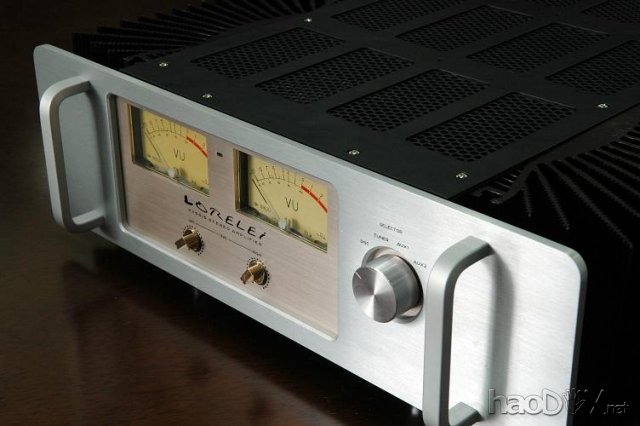

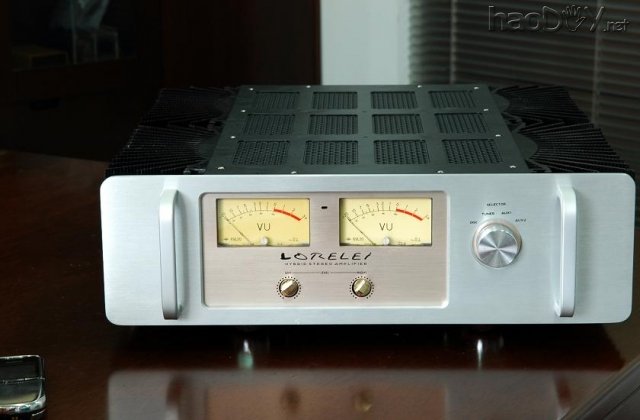

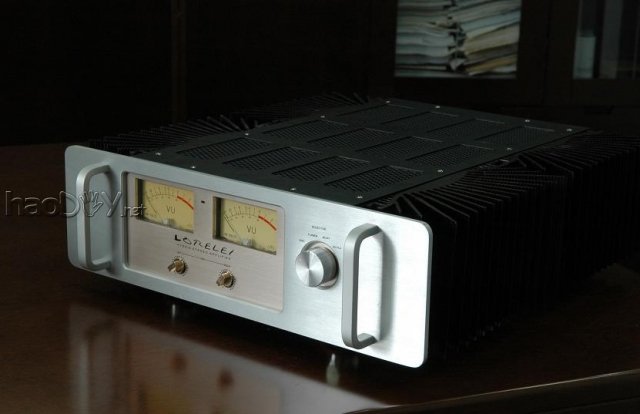

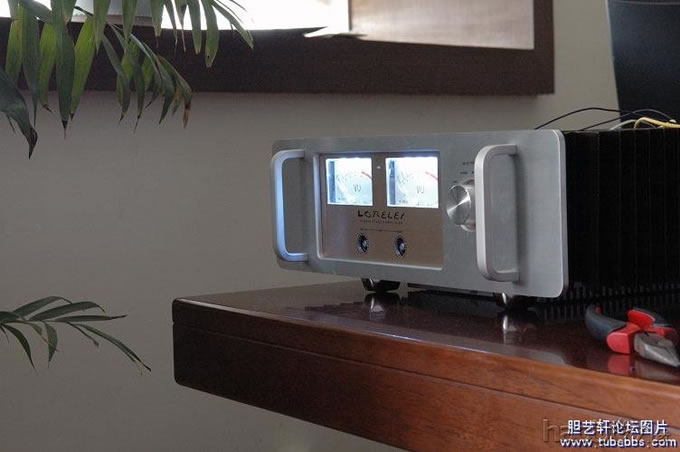

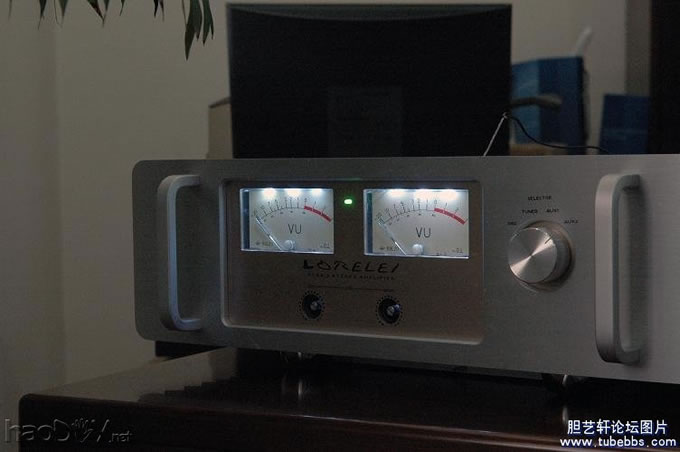

亮灯了

-
-
把喇叭保护电路的LED也接上了
