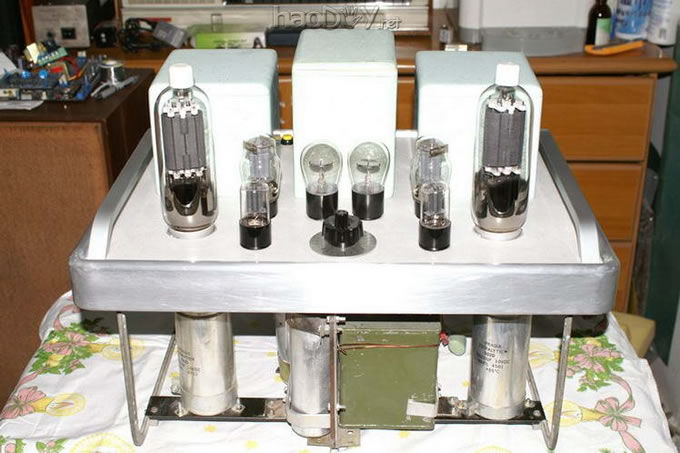

历时一年做成的大理石805电子管胆机(3)

时间:2013-02-09 21:58来源:www.tubebbs.com 作者:北京DXG 点击:
PICT5859.jpg (75.38 KB) PICT5857.jpg (80.43 KB) PICT5834.jpg (70.13 KB) 感谢太大胆兄提供的电路图! 太大胆兄提供的线路图非常好用,调节输出功率和屏流非常方便, 但电路选用的管子稍有改变, 为6C5推6P3阴极





历时一年做成的大理石805电子管胆机






历时一年做成的大理石805电子管胆机






历时一年做成的大理石805电子管胆机

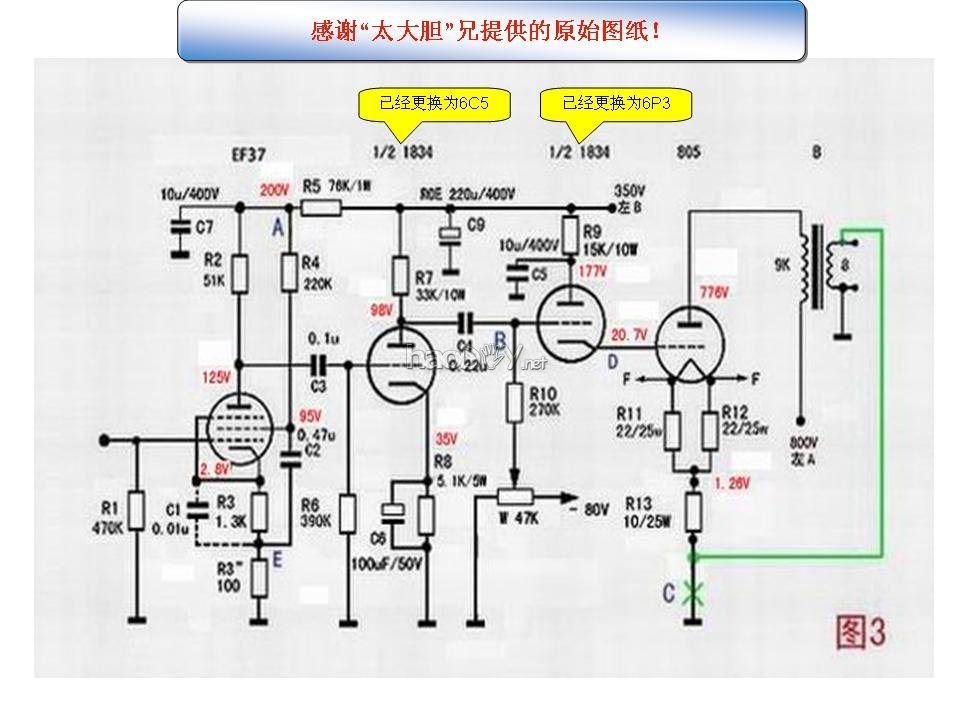

感谢太大胆兄提供的电路图!

太大胆兄提供的线路图非常好用,调节输出功率和屏流非常方便,
但电路选用的管子稍有改变,为6C5推6P3阴极推805

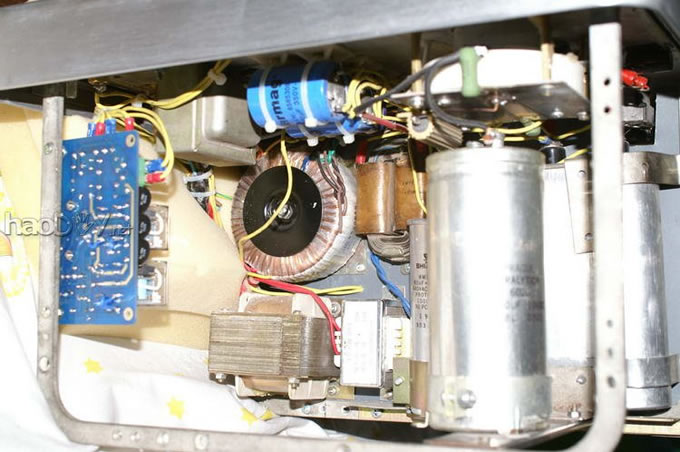

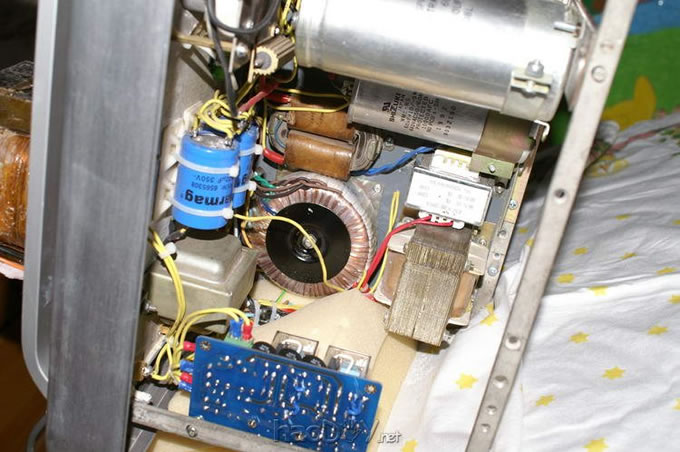

本机全部为直流供电,805灯丝滤波用了两只96000UF的电解电容,805屏压为830V,
高压用了两只100UF/1000V的大油罐作为滤波。6P3的高压也是用了2只100UF的油罐。
刚做好后交流声很大,后经过两次改进后就基本上交流声全无(改进方法待续)。

[ 本帖最后由 DXG 于 2007-1-16 17:35 编辑 ]





历时一年做成的大理石805电子管胆机 (责任编辑:admin)
