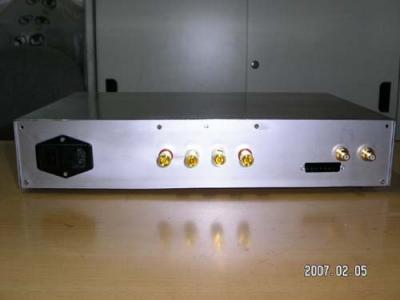

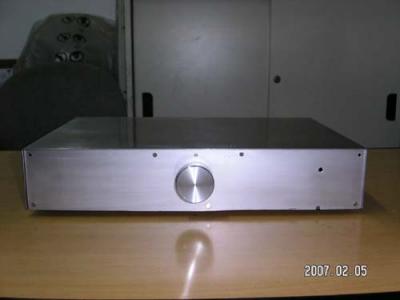

电位器用了ALPS八脚电位器，装好前后头板后如下图：（后头板上谁人并口孔又是个缺陷，真想找个并口接上，再在内里加个并口通讯板，用电脑节制胆机。。。。。。） 装好前后头板－正面.jpg (27.85 KB)

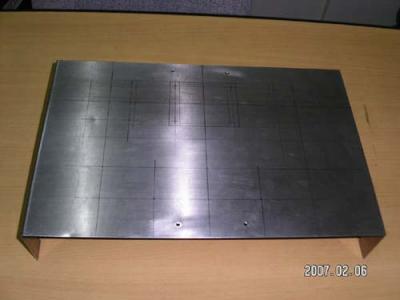

第三步：机壳开孔这个是不锈钢，要开孔真是有难度呀，亏得公司里有台钻，哈哈，一点题目也没有。先在机壳上画好部署线路，确定打孔位置，如下图： 开孔前.jpg (30.96 KB)

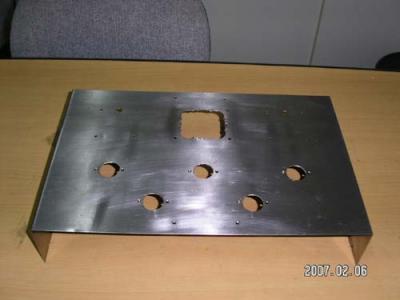

接着图上符号用台钻直接打孔就行了，一秒钟打一个孔，爽呆了。电源牛哪里用扩孔器打了五个洞，再用小钻头打，搞得难挺丢脸的，不外装上电源后就看不到了。 开孔后.jpg (33.19 KB)

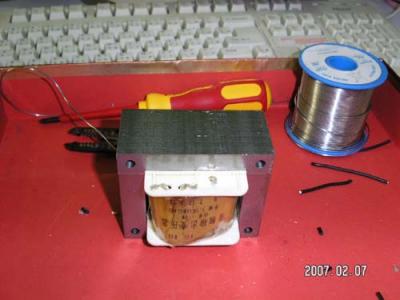

第四步：开始焊接开好孔后可以开始焊接了，然则我订的电源牛的输出牛的引线和屏障罩没有装，只能本身装了，装输出牛用了不少时刻，我用的是边罩，只能先把输出牛的螺丝给拆下来再装边罩，而边罩太小了，顶着输出牛的引脚，装不下去，忧郁呀，只能把引脚弯曲再装，搞死人了，老板下次记得装好才发货呀。输出牛引线.jpg (43.03 KB)

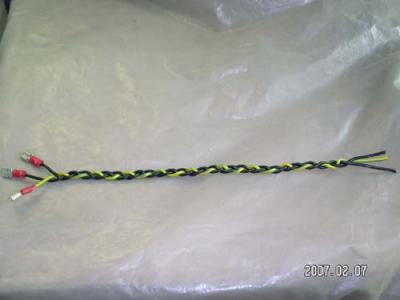

我本身做的三芯绞线用在220V电源上，绞合起来可以镌汰自身滋扰，这让我想起小时辰编竹苗的景象…… 以上这些事变都是在晚上放工后本身在公司加班的，真恨时刻不足呀，无奈还得慰劳本身的肚子，在公司这边只能吃这个了，吃饱饭后继承格斗。 廉价电源三绞线.jpg (30.19 KB)
