大胆GM100的单端胆机制作

时间:2013-01-18 15:36来源:www.tubebbs.com 作者:vtube1 点击:

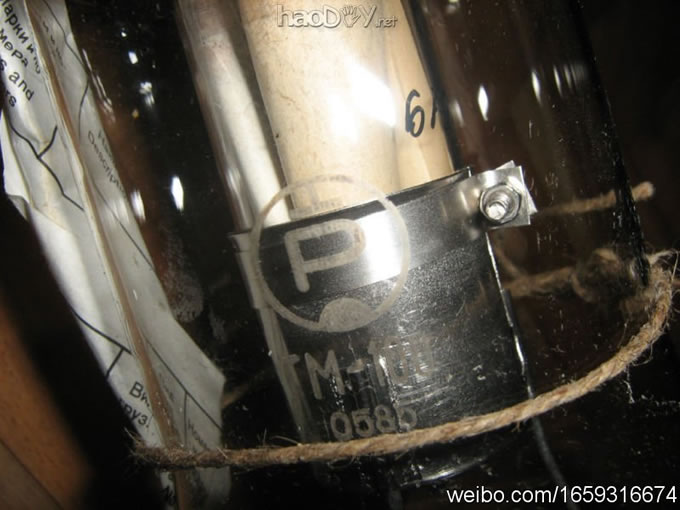

在纲上構入了這隻GM100的超等斗胆,看形状巳覚得有气勢,有股把它顺从的激动, 开始構思 单端 制作,先捜集資料,屏压可到5KV,屏流1600ma,功耗1000W,屏阻3.5K, 灯丝17V,电流16A,先接上GMI-30的1900V 电源 看看它的事变点,屏有少量微红,得出負13V柵压 屏流约100多ma
在纲上構入了這隻GM100的超等斗胆,看形状巳覚得有气勢,有股把它顺从的激动,大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
开始構思单端制作,先捜集資料,屏压可到5KV,屏流1600ma,功耗1000W,屏阻3.5K,
灯丝17V,电流16A,先接上GMI-30的1900V电源看看它的事变点,屏有少量微红,得出負13V柵压
屏流约100多ma,接入敦促级,单声道巳很是好坏,比GMI-30強劲,但此时功率還可以加高,
下一步上2500V屏压,看看這时约屏红3分2我信托差不多,单端功率应可到120-150瓦之間,
呵呵,準傋制作2500V电源,

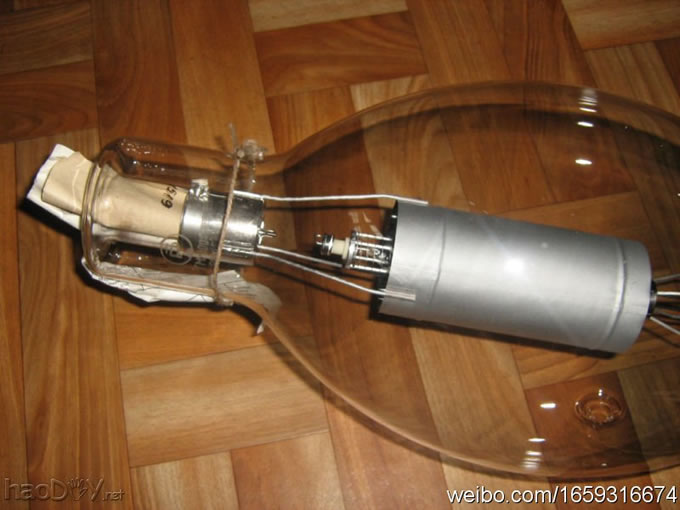

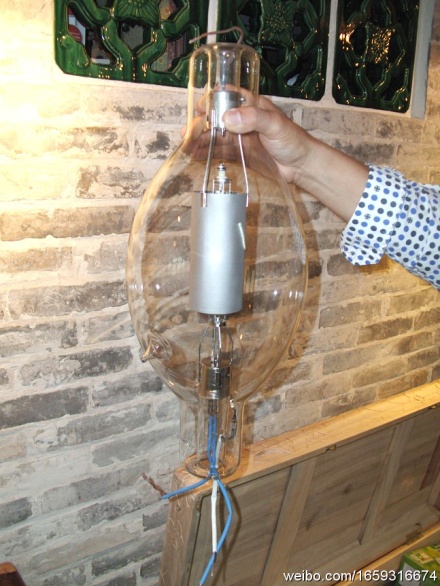

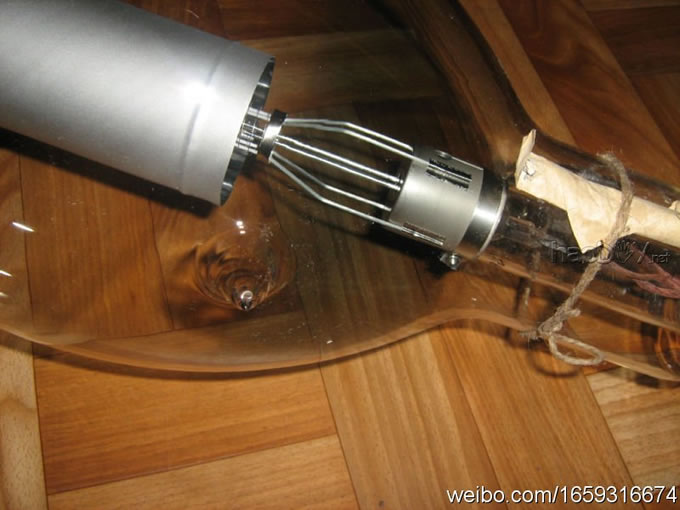

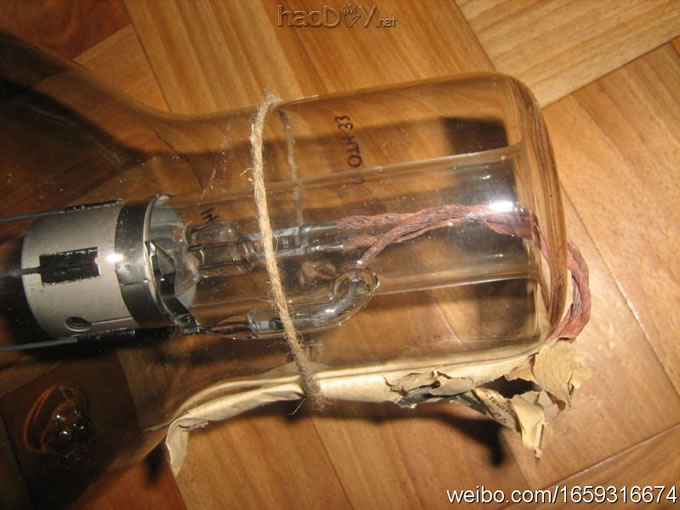

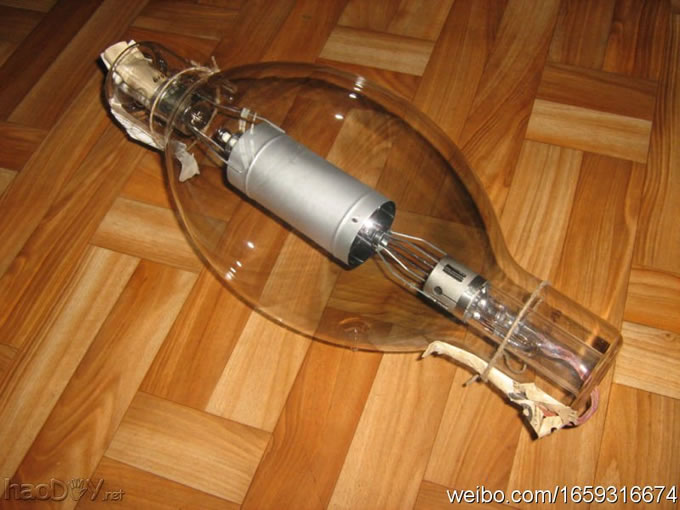

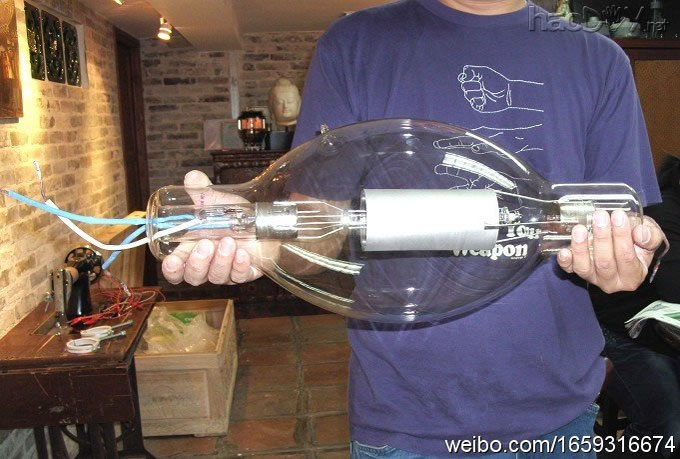

這只巨蛋真的超巨,要双手捧起,誇張大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
有二尺多高,好骇人,大胆GM100的单端胆机制作
大胆GM100的单端胆机制作

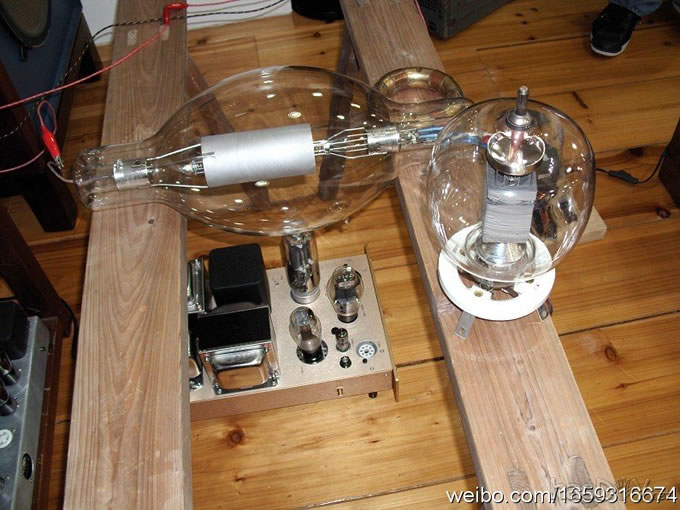

和7092对比一下,和下面的805比較真的小巫見大巫,大胆GM100的单端胆机制作
大胆GM100的单端胆机制作

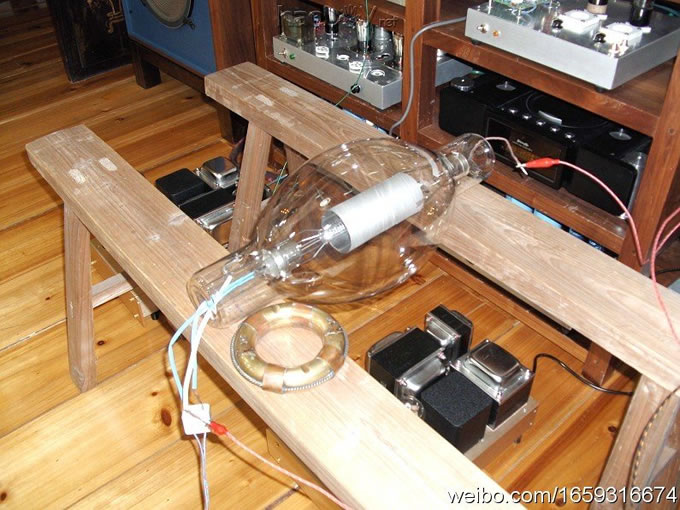

先用兩張木櫈把它架起,
大胆GM100的单端胆机制作

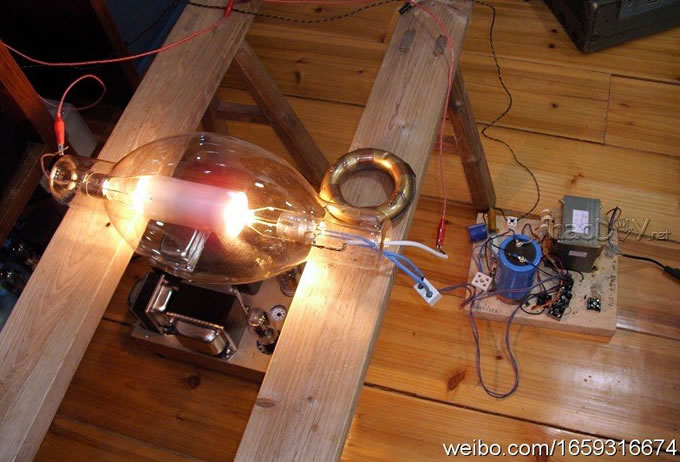

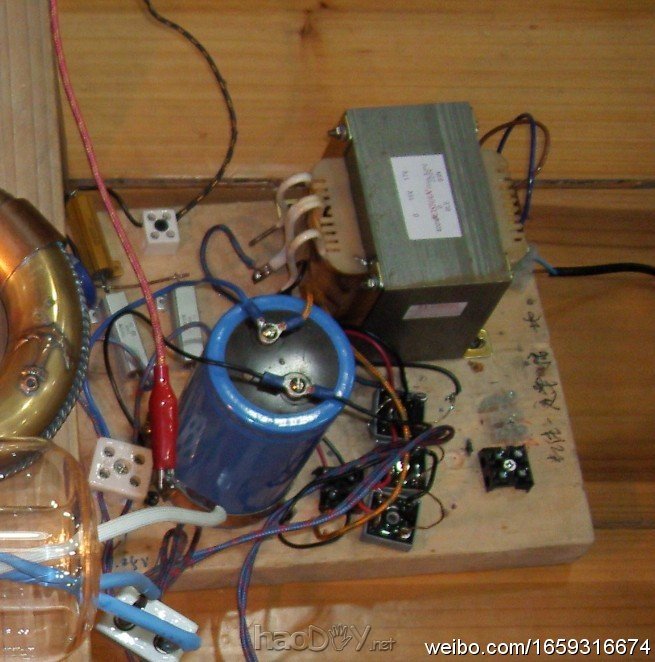

新胆回來,先要和灯丝热热身,搭个400瓦的灯丝电源,13万UF电容濾波,亮灯,
大胆GM100的单端胆机制作

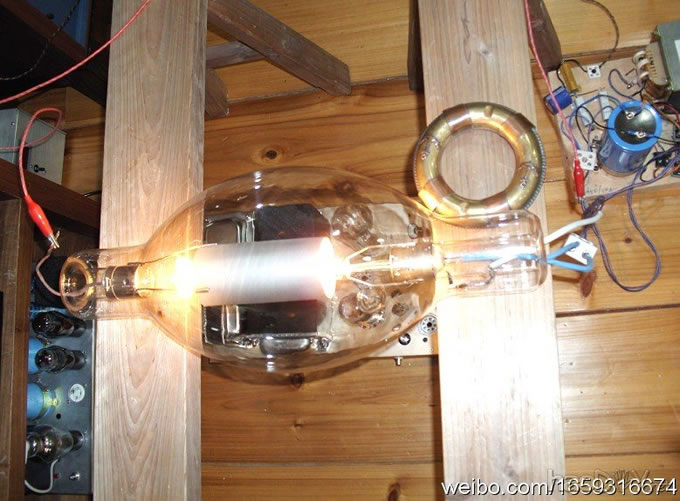

亮灯典礼大胆GM100的单端胆机制作 要戴’黑超‘,
大胆GM100的单端胆机制作

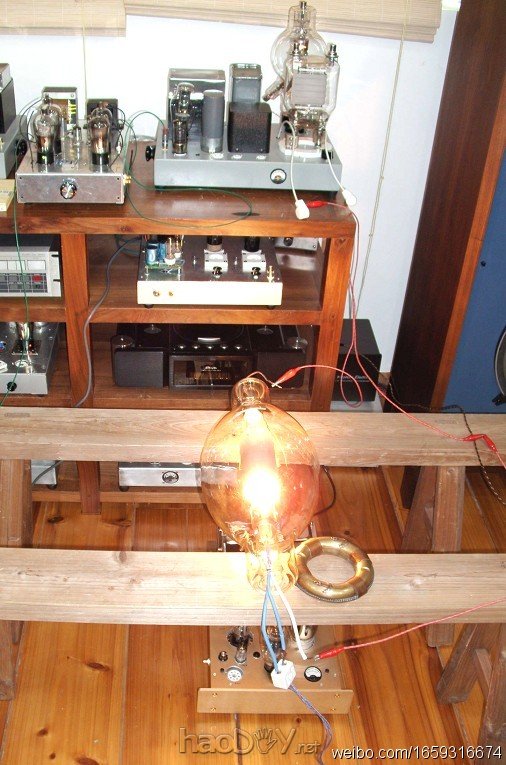

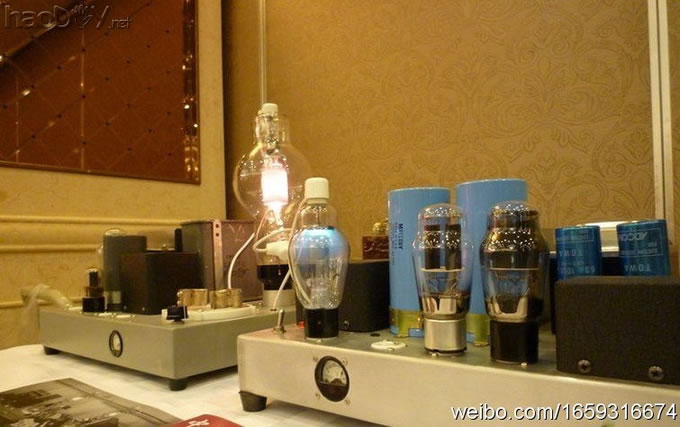

有如探射灯大胆GM100的单端胆机制作 在TMN30和FU33眼前,GM100有如晚年迈,大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
先試試這巨蛋的威力,先用台TMN30的2000V高压,敦促级作輸入源开开声先,哗不得了音場宽闊,比TMN30更宽,正,单声道巳有這种威力,
大胆GM100的单端胆机制作

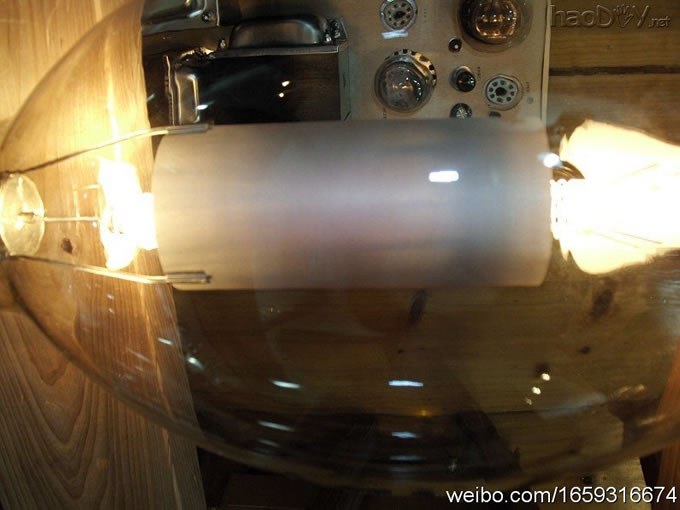

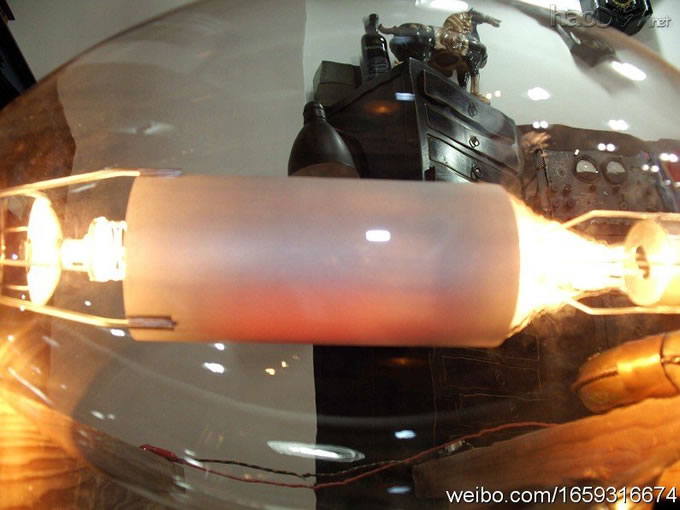

煲了10多分鈡,屏才开始微紅,在2000V屏压下面不改容,力大旡窮,和未屏红时作一比較,
大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
在2000V屏压驅动下,TMN30已到了頂点,全屏红得燦爛,和GM100比較,GM100還有许多餘力,太好坏了,可以上3000V以上,
大胆GM100的单端胆机制作
大胆GM100的单端胆机制作
