6L6 / 5881单端(SE)电子管放大器

照片1:DIY 6L6 / 5881单端电子管功放
刚刚过去的这个夏天,我看到变形金刚:堕落者的复仇,我的灵感,打造一个外壳的真空管放大器,霸天虎的标志。该管的管前置放大器驱动放大器取代了固态放大器。对于电子管功放电路,我用了一个截止五极管(6SJ7或6SD7)驾驶束的功率五极管(6L6或5881)的单端电路(A类操作)。该放大器的原理是非常相似的,我用我的第一个电子管放大器。

图1:单端(SE)6L6 / 5881电子管放大器原理图
放大电路是非常简单的以下基本应用笔记。变压器(OPT)的音频输出的质量将具有对声音质量的影响最大。允许超线性模式,你可以考虑OPT以43%的屏幕网格自来水。使用质量好的电容(电影,PIO)C3。

图2:电源原理图 - 6L6 / 5881单端(SE)电子管功放
该管放大器的项目使用高电压和高电压接触可能会导致严重的人身伤害或死亡。如果你没有经历过高压的安全性和高电压工作,这是不是你的项目。请认真对待电气安全。按照当地的电气规范的电源,地线,保险丝,开关连接完成。
高压电源(HT)是固态,使用廉价的UF4005“超快速”硅整流二极管。因为我没有使用电抗器,电容被用来创造一个安静的HT供应。对于加热器电源,我使用的直流(DC)被调节到6.3VDC由LM338K的可调电压调节器。LM338稳压器变得相当热,所以一定要使用合适的散热器。咨询的数据表,以确定所需的散热片。当然,你可以使用交变电流(AC)的管加热器,但它可能会导致更高的噪声水平。
6L6 / 5881管放大器(阀门)建设
管放大器外壳采用铝,因为它是易加工,与。对于一个C-通道两侧部分被砍掉的角落削减的角度(L)第一并举行。用于铝板的顶部和底部的底盘。如果你把你的时间,它可以建立一个非常有吸引力的外壳,带最少的工具 - 一个手电钻,钢锯,文件和砂纸。这里有一些照片的底盘结构。

照片2:建设铝电子管功放机箱的工具

照片三:电子管功放底盘零件
我前面提到的变形金刚电影,我希望把音频输出变压器(OPT)封面上的标志。对于巴勒斯坦被占领土,包括我用覆铜箔板。该标志被画在黑板上,我用小手,锯切的标识列,被粘在OPT盖。

照片4:霸天虎的艺术品音频输出变压器(OPT)封面
巴勒斯坦被占领土盖盒也用覆铜箔板和使用焊接和胶一起举行。通过钎焊小铜腿与OPT覆盖的铜包层的“接地”和用于屏蔽输出变压器。结束在巴勒斯坦被占领土盖是一种银金属制品喷漆,然后在炎热的阳光烘烤。

照片5:音频输出变压器(OPT)覆盖

照片6:干管件管接头和电容器组
我用的电路自制手蚀刻电路板,但管放大器是那么简单,它可以很容易地连接点与点布线,特别是如果你选择使用AC热管。LM338K安装(带电气隔离)依次连接到足够的散热器的铝框架,这使得它是铝角。

照片7/5881 6L6电子管功放电路板和铝合金底盘结构
您可能已经注意到,在底盘上有三个驱动管。我另一个插座(9针微型插座未连接),所以我以后可以尝试使用一个额外的电压增益级或驱动放大器,一个双三极管管(如12AX7或5751)。

图片8:成品管放大器外壳/底盘
声音 - 6L6 / 5881单端电子管功放
在给一点时间管燃烧,我真正回暖从这个电子管功放的声音。我使用的新老股票(NOS)Tungsram 6SJ7GT驱动程序与新的生产的Sovtek 5881WXT功率管的管。#p#分页标题#e#的Sovtek 5881WXT工作与吉他摇滚音乐,但更精致的音乐如爵士乐的JJ /特斯拉的6L6GC电力管听起来很不错。单端电子管放大器是一个值得欢迎的更换的固态放大器,我一直在使用。

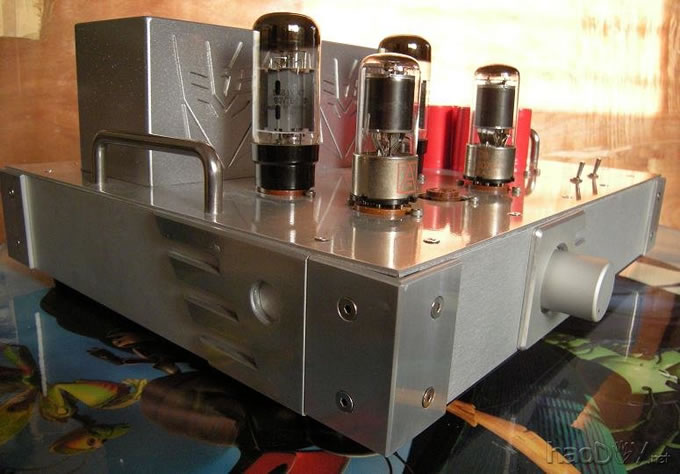

图片9:完成5881 / 6L6单端(SE)电子管功放

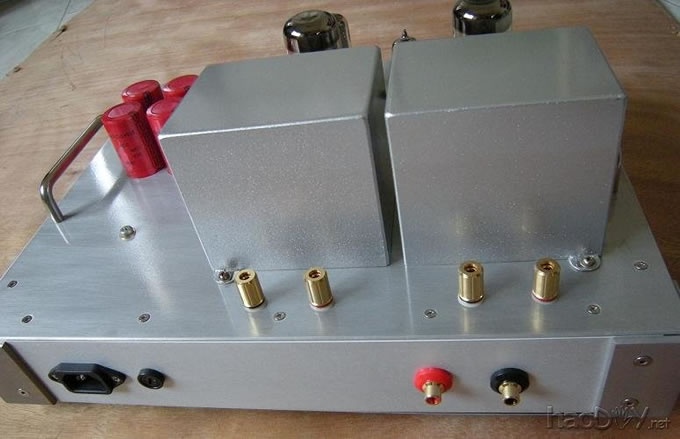

图片10:后视图 - 5881 / 6L6单端电子管功放
单端5881 / 6L6电子管放大器的高清晰度照片的照相馆。
