6N2+6P1电子管不锈钢饭盒胆机小功放

时间:2013-04-01 12:45来源:www.crystalradio.cn 作者:漫步听音 点击:
机壳是业余烧友做胆机的第一个难题。最近在网上淘了一些小零件,经过一番折腾完成了这台6N2+6P1不锈钢饭盒小功放。在此与烧友共析共赏。 机壳加工只是三个胆孔费点事。不到0.5的厚度,转圈钻小孔,用园挫挫成大孔,很快搞定。用1.2不锈钢和注射器胶塞制作了
机壳是业余烧友做胆机的第一个难题。最近在网上淘了一些小零件,经过一番折腾完成了这台6N2+6P1不锈钢饭盒小功放。在此与烧友共析共赏。
6N2+6P1电子管不锈钢饭盒胆机小功放

6N2+6P1电子管不锈钢饭盒胆机小功放

6N2+6P1电子管不锈钢饭盒胆机小功放

6N2+6P1电子管不锈钢饭盒胆机小功放

6N2+6P1电子管不锈钢饭盒胆机小功放6N2+6P1电子管不锈钢饭盒胆机小功放
6N2+6P1电子管不锈钢饭盒胆机小功放

6N2+6P1电子管不锈钢饭盒胆机小功放

6N2+6P1电子管不锈钢饭盒胆机小功放

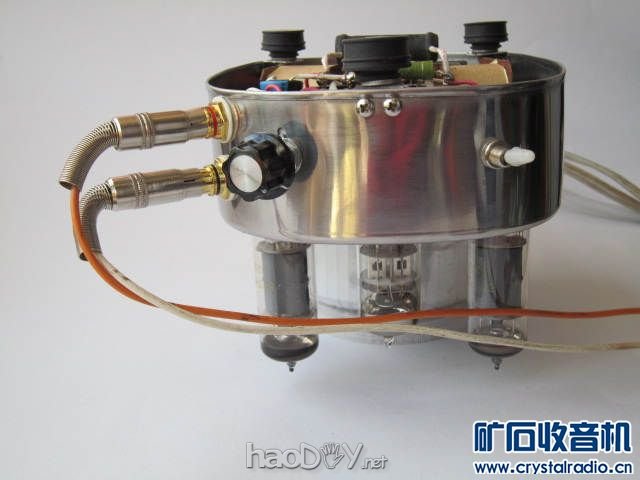

机壳加工只是三个胆孔费点事。不到0.5的厚度,转圈钻小孔,用园挫挫成大孔,很快搞定。用1.2不锈钢和注射器胶塞制作了三个减震支脚,

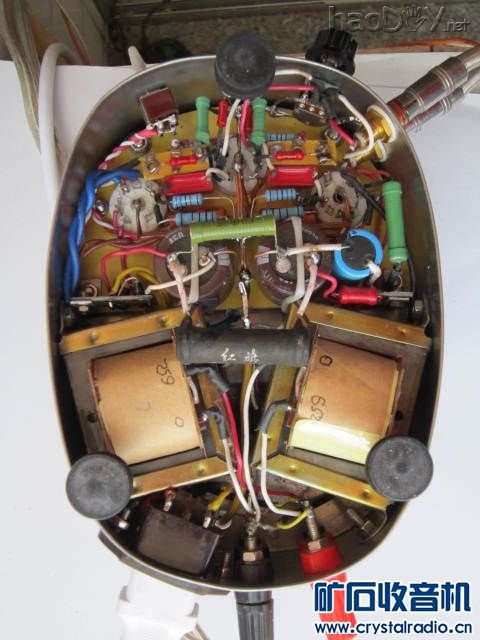

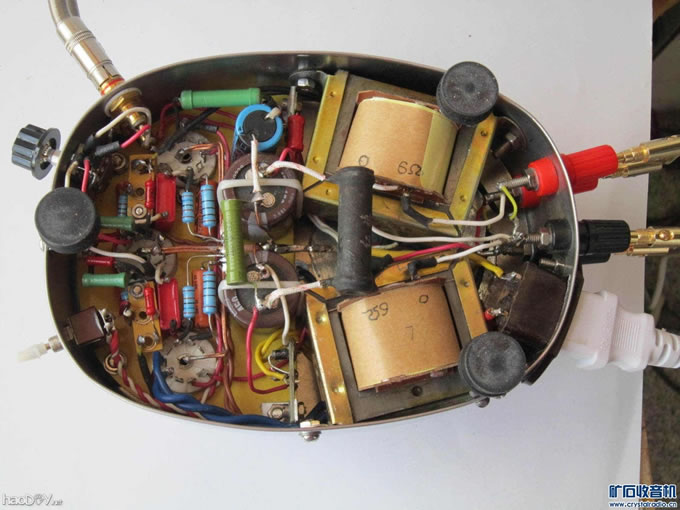

零件装在2毫米绝缘板上,4个螺丝固定。

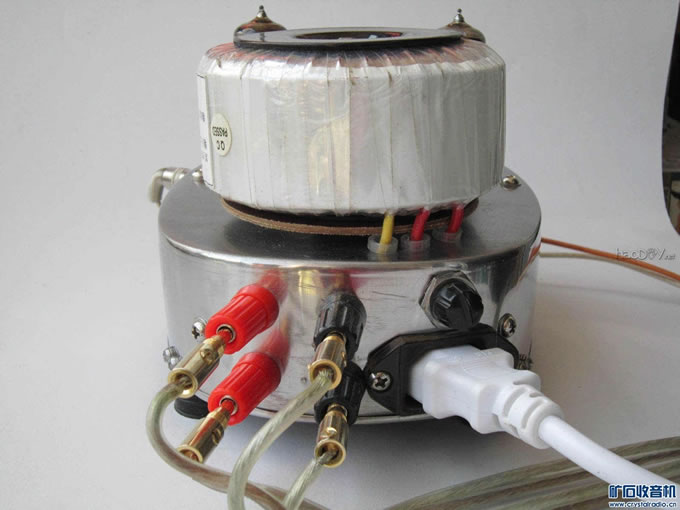

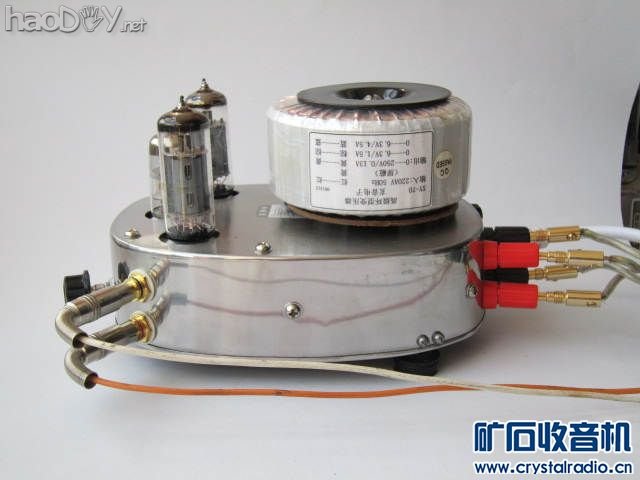

电牛是网购成品,当然也可用86*45的片子自绕,地方完全可以放得下。高压绕一组230V即可,用石桥整流。

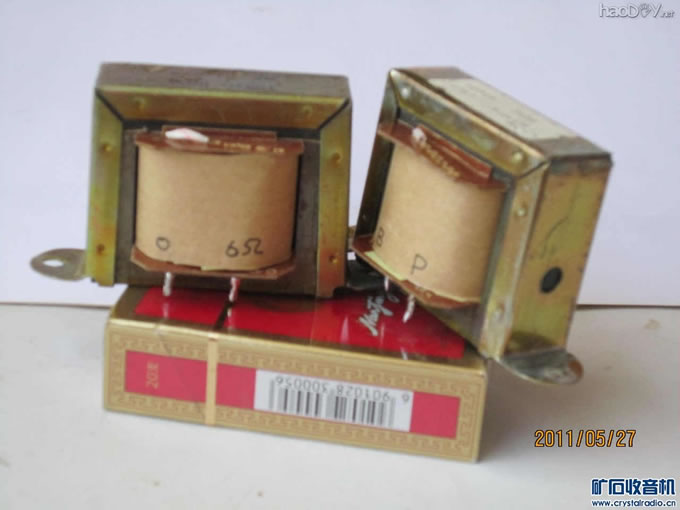

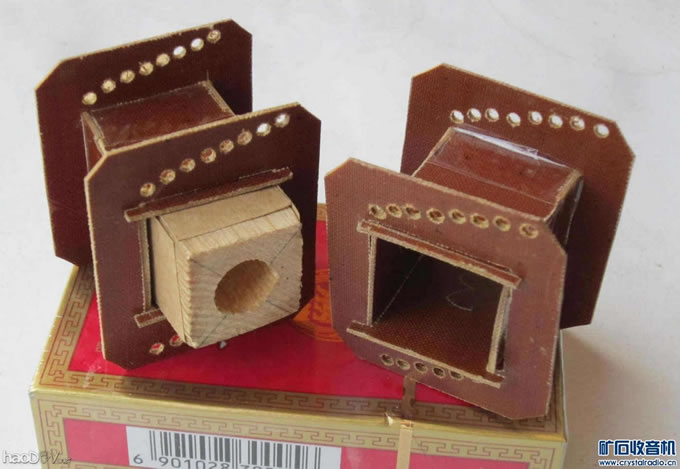

输出牛自绕:19*19的进口铁心,初级用0.12的线绕3120匝,次级用0.6的线,绕120匝。5000欧/6欧,次3夹初2。
整个结构,可丁可卯,几无空处,颇费不少心思。
6N2+6P1线路大同小异,上一个。
