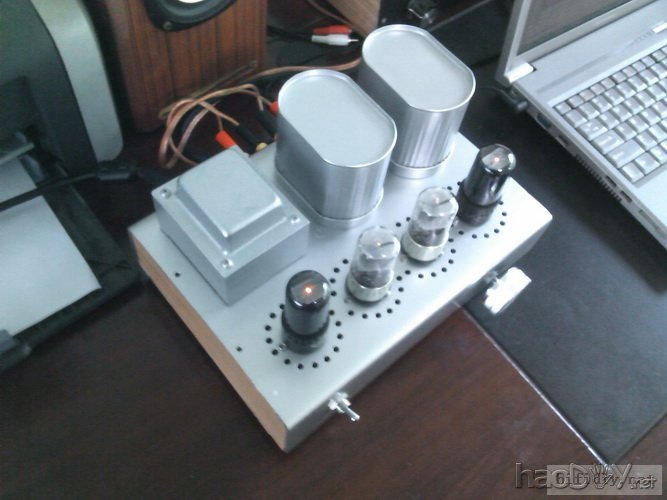

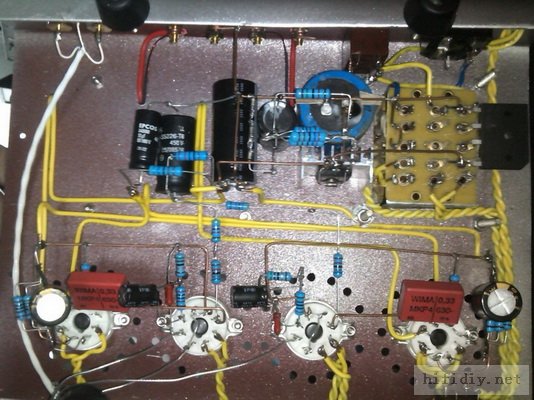

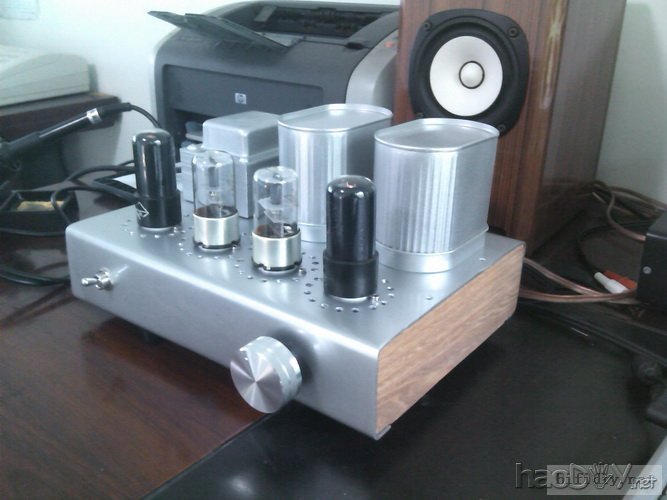

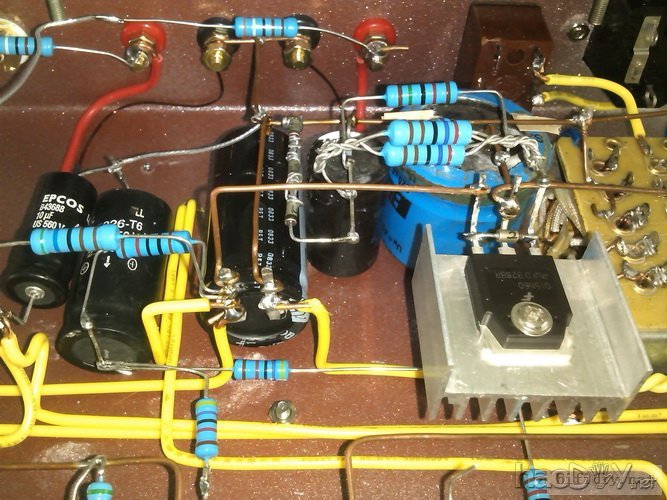

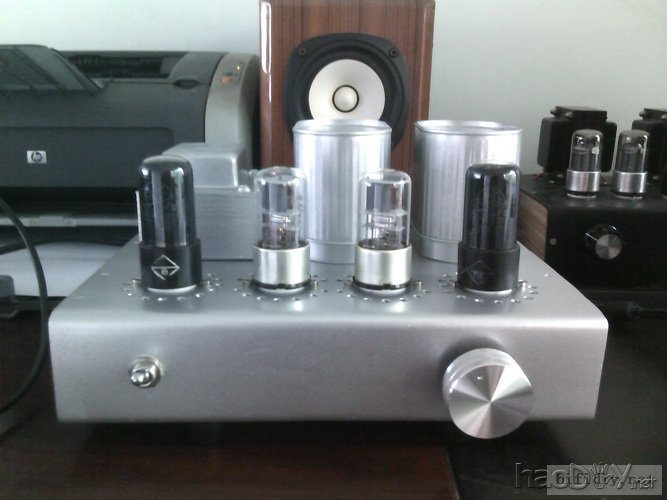

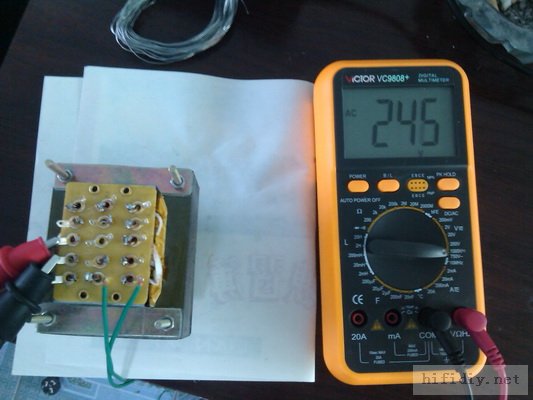

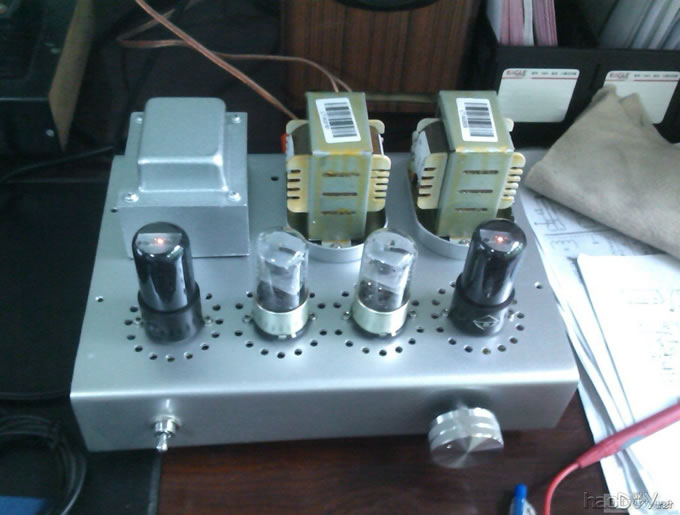

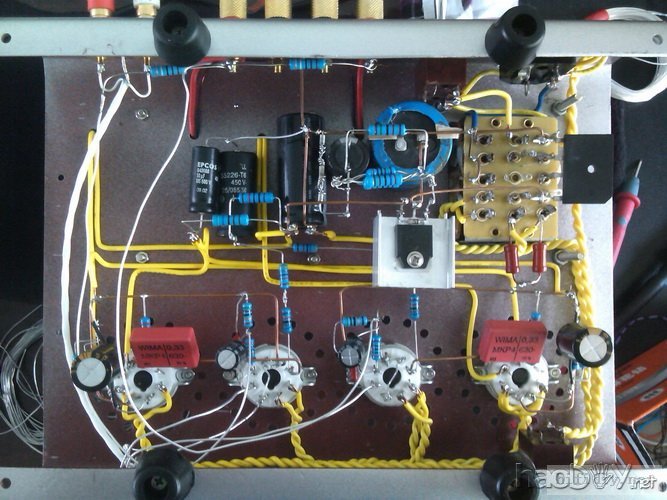

次级高压都比设计高了10v，因为没有负载应该正常吧！ 235V的空载电压245V，250-260,265-275,280-290v  现在可以确定牛没被烤坏，第一次用面包机烤牛，怕温度太高烤短路了就废了 今天把线都接完了，开机声音就出来了，正常，但是电压还要调整，偏低了，反馈也没有加，明天再加上，无信号输入的状态下，有噪音，一边大一边小，这是接下来主要攻克的问题，离音箱20cm就听不到了，音箱灵敏度89，但是是在电脑上用的，所以音箱离人比较近，所以还是要把噪音想办法调到最低，因为功放在公司里，所以下了班就没法折腾了，只能明天再弄，有问题再发上来请教大家， 先上个图，内部连接比较山寨，有些电阻不全，有些功率不够，都是用不同阻值的电阻并联的。凑合着先看吧！在慢慢调   今天调整完了，晶体稳压还是很好，屏极帘栅级电压都稳定在275和265v，噪音贴在音箱上声音开到最大才能听到热噪音，很安静。还有些小插曲，回家用电脑再汇报上图！ 今天主要是调整晶体管稳压前的电压，查出噪音的来源，把噪音减到最小！ 提高次级高压很简单，换个高压输出就是了，最后调整到次级高压250V，整流后在315V左右，稳压后基本保持在298V-300V之间，稳压线路中的R1调整为10K。 在这个过程中要注意几点，在调整晶体管稳压电路中任何元件的时候，一定要将电容里的电放干净才行。我今天吃了这个亏，除损坏了一个G15N60，还差点把电源给烧掉。 情况是这样的，在我调整好了电压和噪音后，觉得稳压电路里的场效应管也就是G15N60发热量太大了，太靠近主滤波电容，怕长时间使用把电容烤坏，于是我就将场效应管的三个脚掰弯了，让散热器悬空离主滤波电容远点，结果电容里的电没有放掉，当我用尖嘴钳碰到场馆的G，D脚的时候，打了个火花，我觉得应该没什么事，结果买下了祸根。 调整好场效应管的散热器之后，开始通电再次测试电压，结果发现没有高压输出，为0，但是管子的灯丝亮着，我还在想是怎么回事呢，结果不到5秒钟，我闻到了一股刺鼻的味道，很明显是电源变压器的绝缘漆的味道，然后电源开始冒烟，我立马把电源线拔掉，一摸变压器铁芯，烫手，我郁闷了，变压器烧了的话，才郁闷死我呢， 于是我接下来，把整流桥，检查了一下，正常的，几个主滤波电容检查了一下，都是好的，但是第一个主滤波电容正负极电阻为0，但是电容拆下来测量又是正常的，所以可以肯定是场效应管的问题了，于是换了一个。再接上变压器，开机后正常了。原因就是场管坏了后，高压电输出后直接接地了，也就是次级短路了，所以变压器升温很快，不迅速断开，变压器肯定就烧掉了。 所以在这里建议大家在调整电路的任何元件的时候，一定要让电容里的电都放掉了，再动手，否则一个不小心就可能短路了，打火后就可能埋下隐患。 其实放电也很简单，关机的时候，把音乐开着，一直听到音箱里不再唱了为止，一般关了电源还能唱10多秒，这期间就是用的电容里的电了。没声了应该就是用完了。 调整后的电路走线，还是比较乱，反正自己用，只要噪音低就行了。  这个场管的发热量很大，就是因为要把他的散热架掰成这个样子，害我差点把变压器烧掉，还损失了一个场管，呵呵  再拍几个外观照臭美一下，呵呵！ 都是手机拍的，不是很清楚！将就看吧    接下来开始长时间使用，看看电源变压器的升温情况如何！看看86*40的电牛会不会升温很高。再磨磨里面的电容。 把实际电路再贴出来，请大家帮忙看看，那里需要调整，有些电阻不是按照原电路来的，有些差别，主要是手头没有合适的电阻，使用不同阻值的电阻并联的。 (责任编辑：admin) |
