最近在备料想再做部6V6的单端。

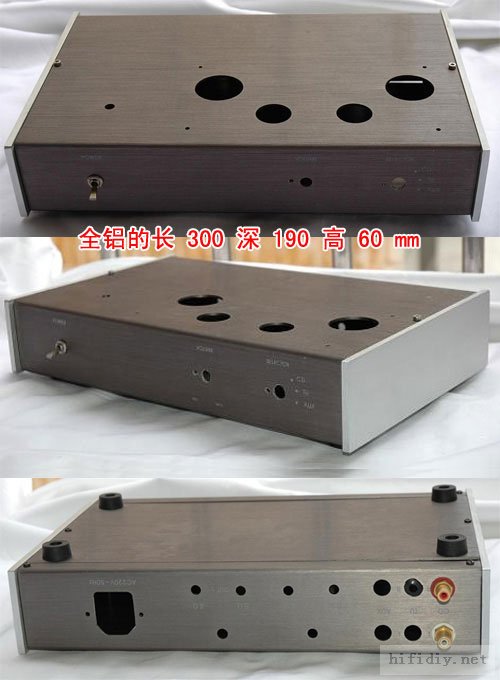

机箱是在坛里淘的半成品，管子孔已开两大两小，不想再改了。故6V6的推动管只能在九脚管里选。
请高手指点用什么管推 6V6 ？有什么电路可借鉴。
另因我的输出牛没有超线性接法的抽头，所以考虑6V6还是采用标准接法。
谢谢！

在等电牛。

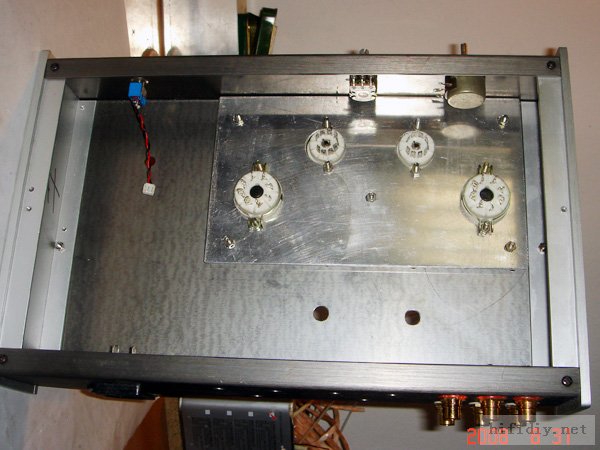

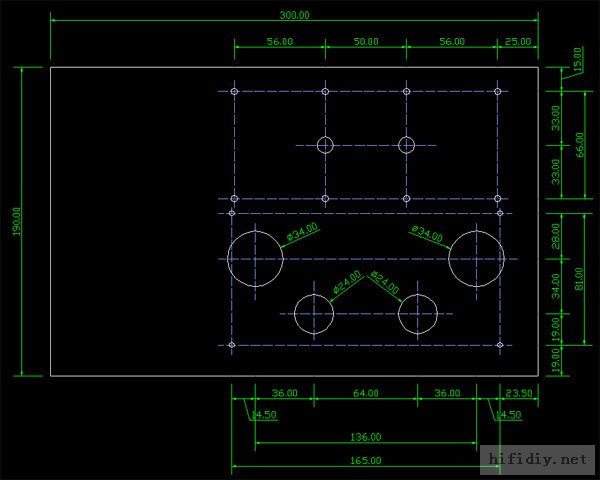

今天把原来买来时机箱带的管子衬板重新做了一下。原来的衬板上的开孔和机箱上的管子开孔有较大偏差。

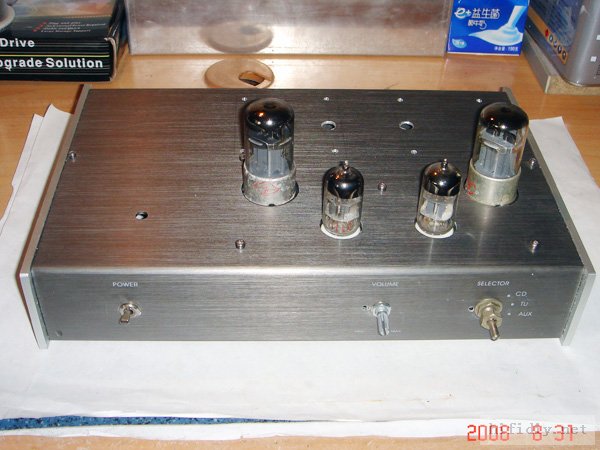

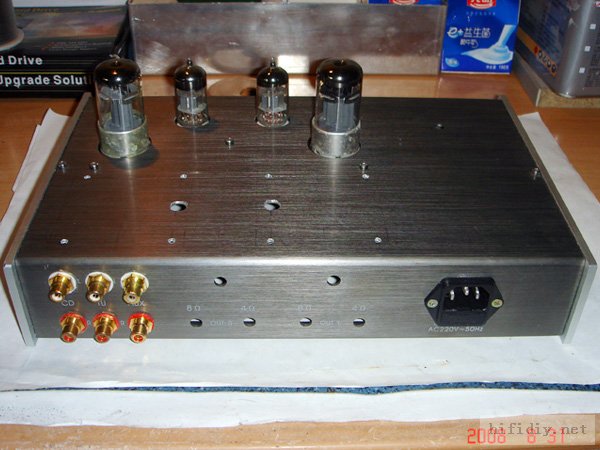

上两张摆位的图片。

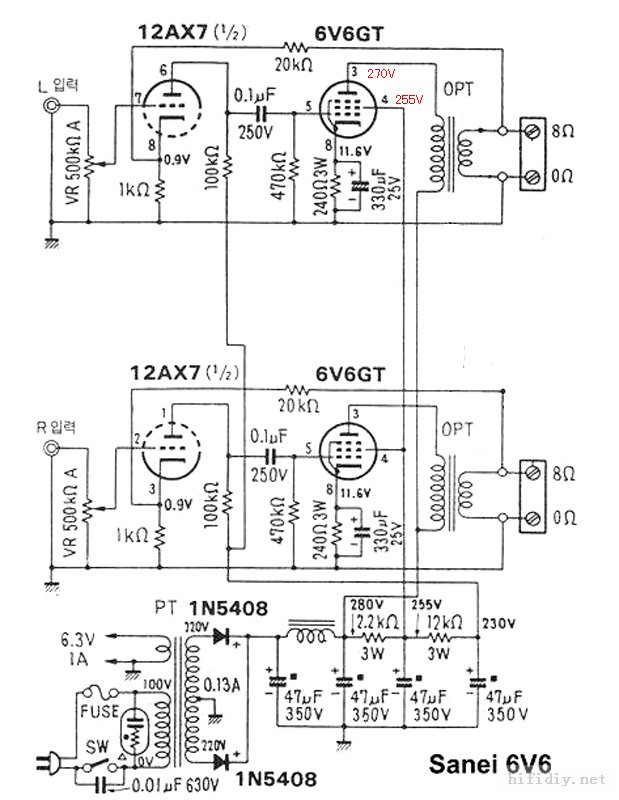

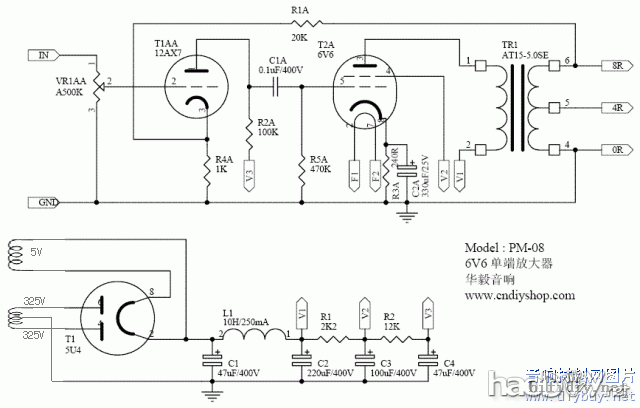

初步定下来选用12AX7推6V6GT的线路

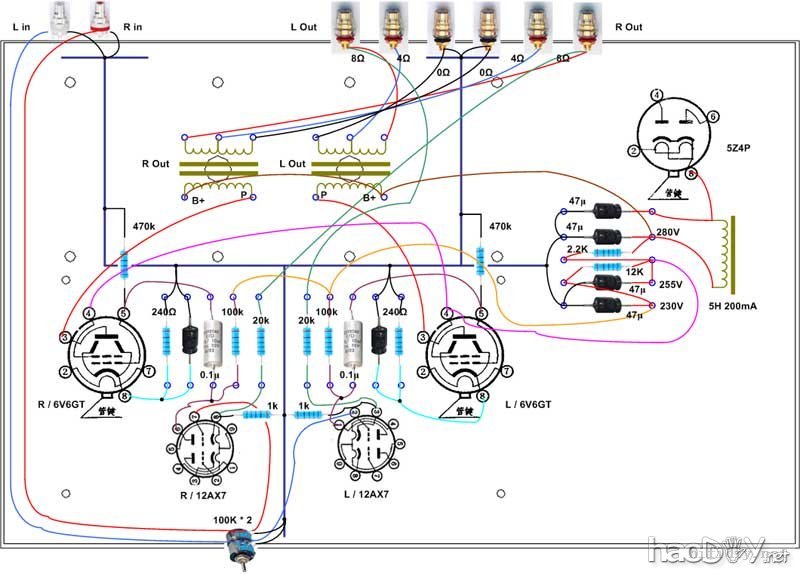

根据线路图画了个搭棚布线图，灯丝部分没画，电源部分从整流输出开始画，整流之前没画好。

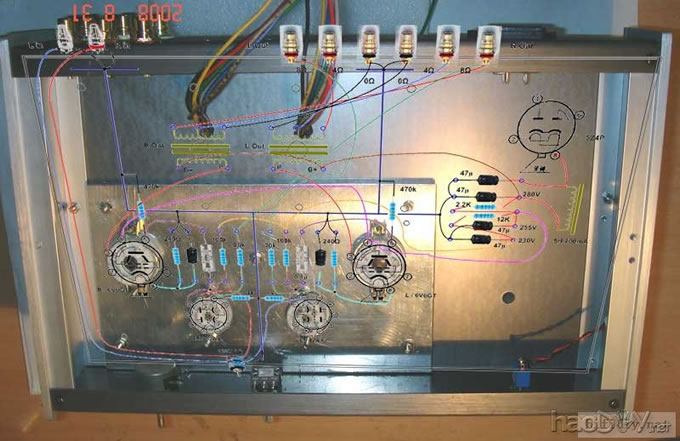

再贴一个机箱内部模拟搭棚的图准备做个 12ax7+6V6(6p6p) 单端胆机功放

请高手指点

搭棚布线图

准备做个 12ax7+6V6(6p6p) 单端胆机功放

图纸上的电源部分是220V,经 1N5408 石整流和滤波后进扼流之前的电压可以到近300V左右.

准备改原线路的石整流为胆整流,即去掉两个 1N5408 , 改用 5Z4P 准备做个 12ax7+6V6(6p6p) 单端胆机功放

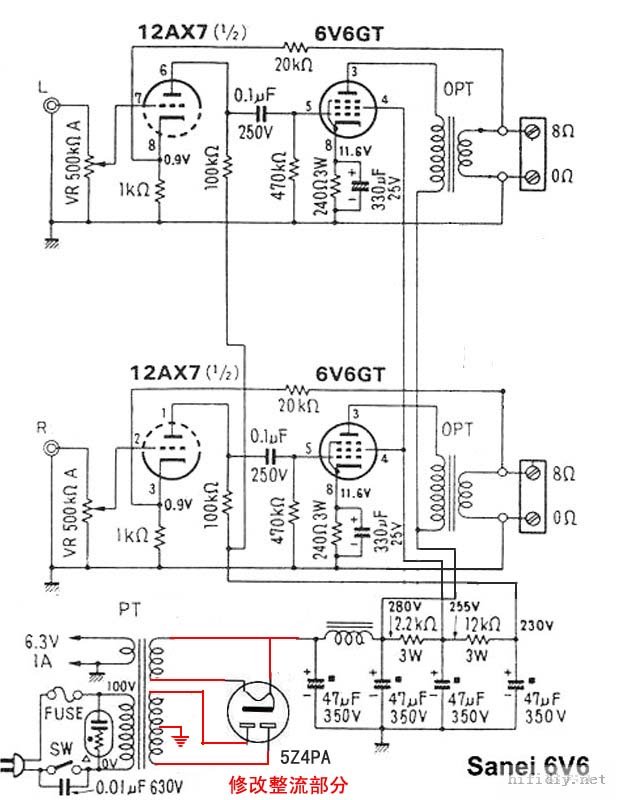

修改整流部分

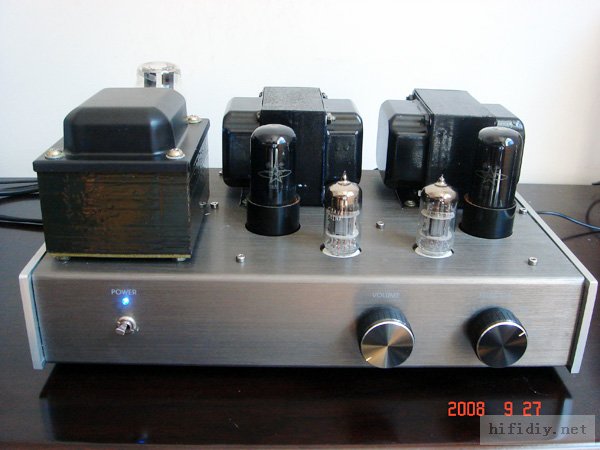

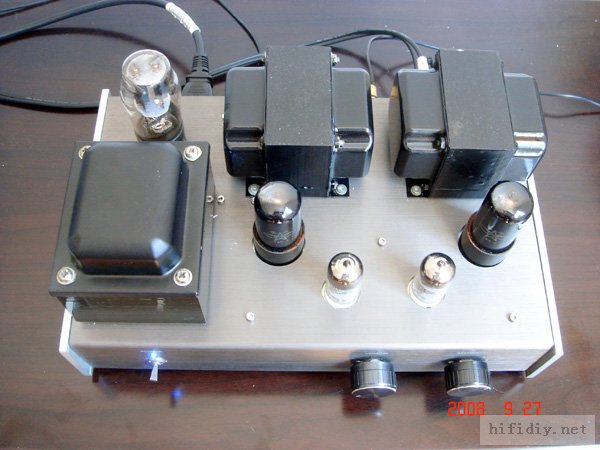

昨天终于抽空把 12AX7 推 6P6P 单端做好了. 准备做个 12ax7+6V6(6p6p) 单端胆机功放

声音还不错(偶的木耳听来如此准备做个 12ax7+6V6(6p6p) 单端胆机功放

)

基本按图纸制作,重点在电源部分作了些修改.

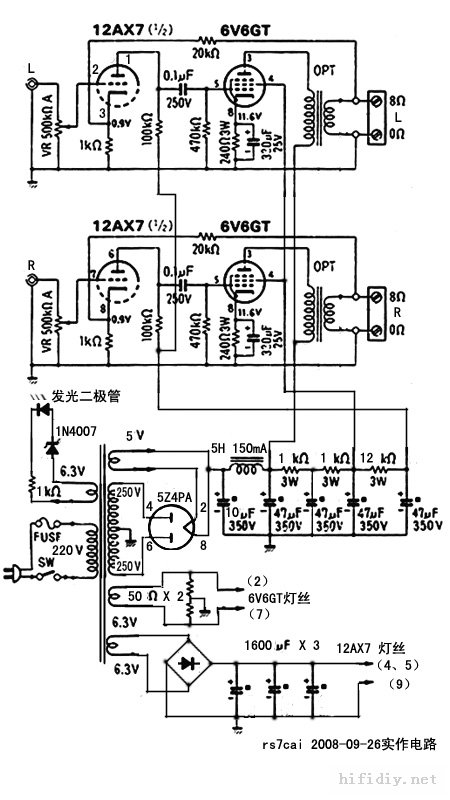

12AX7-6V6GT实作电路
