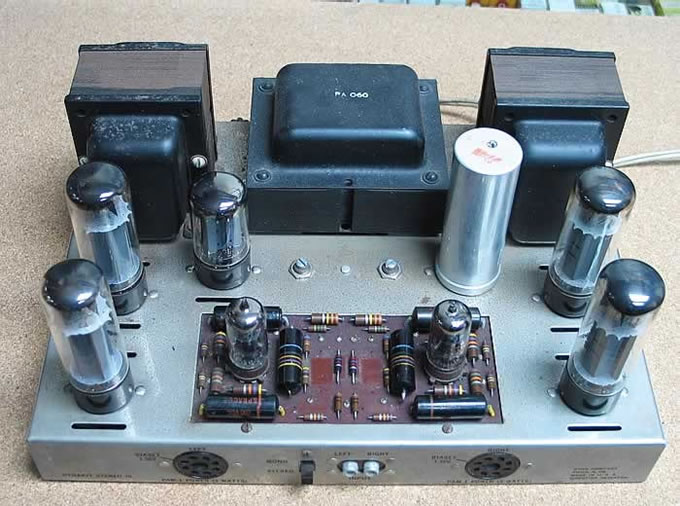

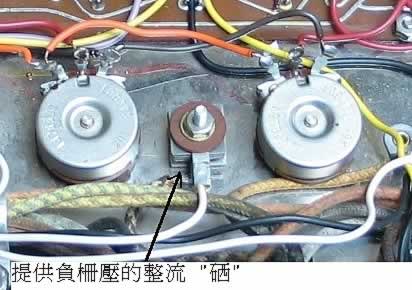

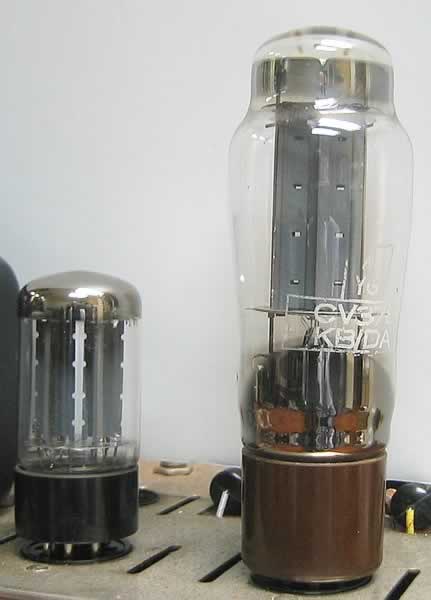

調偏壓： 改機的三步曲已大致完成，現可進行調校偏壓和測試，圖(7)ST-70 的正面有兩個「大8腳」膽坐，是為前級PAM-1預留供電之用或作調校偏壓的測點，看見這插座有1.56V-DC的測試位，即是用直流DC電壓錶的正棒在這測試點量得1.56V；負棒接機殼。 圖(8)機內每聲道各有一支15.6 ohm電阻串聯在一對EL-34的陰極與接地之間，即是每聲道的EL-34在這超線性推挽電路，在靜止電流值是100ma(0.1A)，數式是歐姆定律的I電流 = V電壓 over R電阻。 提供調校EL-34的柵極負偏壓元件是整流硒，年紀不輕的老機較容易出現調校偏壓的問題，問題多是出於這整流硒組圖(9)，調偏壓的可調電位器VR在機內的頂部，每聲道各有一粒。若能肯定現用的EL-34是處於良好狀態，調VR反時針方向調至最低時，看電壓錶所得的電壓點也不能調低於1.56V時，很大可能是整流硒老化，若找不到這硒組，亦可改用矽質二極管1N 4004，這負偏壓整流對聲音並不直接影響。相反，若順時針方向調至最高也不能超過1.56V時，可能是EL-34衰老或整流管5AR4/GZ34老化所致，可嘗試更換以找出原因。 圖(9)  圖(10)  圖(11)  這一支5AR4是Mullard 5AR4，原裝盒NOS.的售價仟多元一支，價錢可令人乍舌？錢包可有點忍忍作痛？或可改用較高質素而價錢相宜的CV-378 /GZ37，圖(10)可比較兩膽的外形和高度，特性方面是完全相同並可代用，亦會提升音質，但留意CV-378的體型十分高宨，若使用後就難以裝回這機網。在此一提，GZ32/5V4或5U4是不足夠應付長時間處於超過200ma電流的。而且5U4或5R4的Dropping電壓分別是44V和56V；GZ32、GZ34、CV378/GZ37的Dropping壓是22V，就是整流後的有效值電壓不同，亦是跟不同整流膽有不同的內阻有關，即是5U4或5R4的輸出電壓會比GZ34…..等管子較低的輸出電壓。 圖(11) 是經精心改良後的ST-70，雖仍保持不惹人注目的面貌，但卻有內涵和難以估計的實力得予釋放，現時它比8B更能重播真實有「血肉質感」而活生的音樂吸引力，ST-70可說不枉此生；至於8B應在原裝的狀態下繼續服役，高身價與名牌效應也足以叫它在市場屹立不倒。
