年终总结:我的805电子管单端胆机


作者:小谷

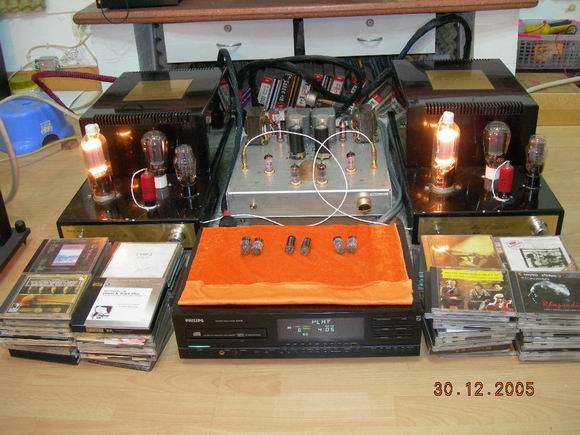

一, 外观篇
继续采用习惯的2毫米冷轧板交加工厂加工。也继续采用喜爱的进口黑色金属烤漆。变压器,滤波电容,电感等大件元器件均安装于底版之上。然后还是习惯用一大罩将之与电子管分隔。
管位的排列,灯丝,推动,主电源变压器及推动,输出变压器都经优化定夺。现整体外观比较成熟大气也算四平八稳。

年终总结:我的805电子管单端胆机

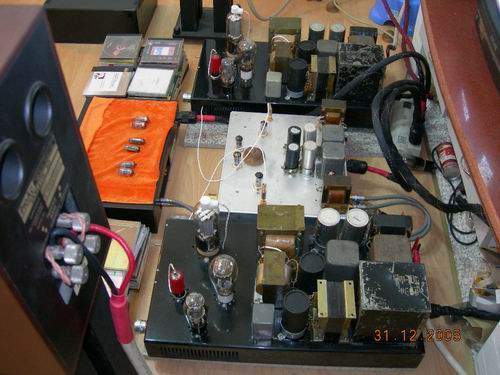

二, 电路篇
因在此之前先后制作了多台单端与推挽机一直对单管单端超过30瓦的直热式电路想再试身手。
综合以前211/845的制作经验,参考诸多相关资料最终电路结构为:EF37A+300B+牛推805。其中805级屏压取830,电流110毫安,输出变压器3.5K有反馈绕组;推动级300B屏压取420,电流60毫安。推动变压器为3.5K:2K;电压放大级取典型值。整机取适量负反馈。

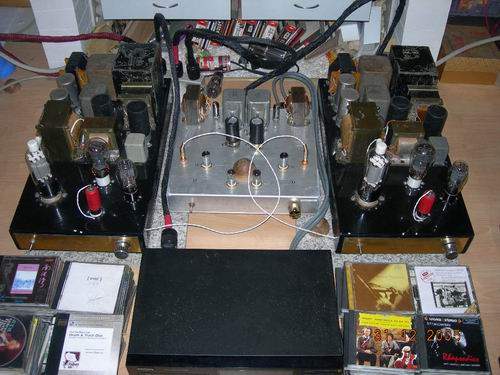

三, 元器件篇
805的选择肯定铁屏管好于石墨管。300B为曙光300BS-B无字管。EF37A为菲力谱。
滤波电容采用思碧纸筒;耦合,退耦,电阻等都尽量用好一点。
一对主电源变压器三对电感均为美帝牛,灯丝推动级各用一对拆机牛;推动输出为左氏牛。
机内接线采用西电线,镀银线搭配。接插件CMC.
四, 音效篇
音源:菲力谱850CD机/金诗醉DAX-2转盘解码;数码线超时空The ONE/dcs各一
前级:双单声道12AX7并管(大盾)+12AT7(西门子)并管 信号线CMC
后级:805一对 信号线 超时空The ONE
音箱:ProAc T50 Rogers LS3/5A 电源线从略
软件:Tutti / STOKOWSKI狂想曲/卡拉杨贝多芬第九/安塞美 天方夜潭
谢菲尔德实验室(鼓)/夏韶声/蔡琴老歌/民歌/机遇/央金玛/山西民歌等

试听时不论是大动态的古典还是或幽怨或激情的爵士;无论是质朴悠远的民歌还是精雕细作的流行;不论是hifi感极强的试音碟还是老调新唱的Newage都能让人感到爆膨时电光火石的凌厉动态,当仁不让的大家霸气。音乐的细节,音乐的激情在良好功率的支撑掌控下纤毫必露源源不绝;而浅唱低吟时又是娇媚百态风情万种。音乐的神髓,音乐的步伐在良好的频宽和较好的失真控制支持下轻松自然而毫无侵略性。
经搭配上列不同的音源,不同的音箱,此系统出声已超出小小4/5寸扬声器单体的物理属性。全频均衡,两极延伸自然。其高频段纤巧透明,中频顺滑丰韧,低频干练震撼。整体质感强烈声底健康贵气。对音乐步伐的把握得当动静皆宜。而且最突出的一个优点是它不会在hifi表现淋漓的同时分散对音乐气氛的表达与营造以及所谓音乐味感动你的主次。

年终总结:我的805电子管单端胆机


当然,限于目前的条件,更限于本人的知识水平如在此大放溢美之词之时贻笑大方万请各位海涵,更诚请诸位批评斧正。 (责任编辑:admin)
